Technischer Index
Eingangsspannung: DC10-60V Ausgangsspannung: linear unter Last
Ausgangsgrenzstrom: 20A (Verwenden Sie 10 A über einen längeren Zeitraum innerhalb von 450 W. Achten Sie darauf, dass das Modul frei bleibt und die Wärmeableitungsbedingungen gewährleistet sind)
Ultimative Leistung: 1200W
Art der Geschwindigkeitsregelung: aktuelle Regulierungsgeschwindigkeitsregelungsmethode: Potentiometer (linear)
Arbeitszyklusbereich der Geschwindigkeitsregelung: 0-100 % Steuerfrequenz: 25 KHZ
Art der Verdrahtung: Barriereklemme, Knopfdrahtlänge: 20CM
Modulgröße: Länge * Breite * Höhe 77MM * 45MM * 28MM netto
Motherboard-Installationsgröße: Länge * Breite 73 mm * 40 mm Potentiometer-Einbauöffnung: 7MM
Schaltplan
Stellen Sie vor dem Einschalten sicher, dass die positiven und negativen Verbindungen korrekt sind.. Berühren Sie nicht den Kühlkörper mit der Verkabelung, die die Leiterplatte verbrennen kann. Beachten Sie, dass es sich hierbei nicht um ein Stromversorgungsmodul handelt. Es muss an den Motor angeschlossen werden, um die Geschwindigkeit anzupassen. Der Ausgang des Multimeters ändert sich nicht, wenn der Motor nicht angeschlossen ist.
Eingang ist DC innerhalb von 9-60V

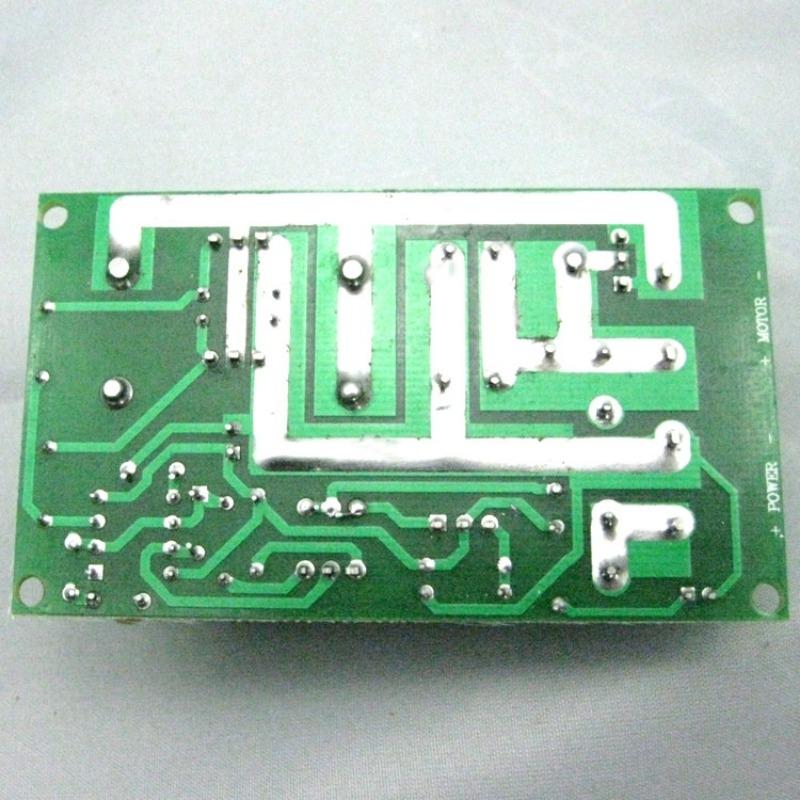

Stromversorgung: POWER+ POWRE-
Motor: MOTOR+ MOTOR-
bitte beachten Sie:
1. Dieser Drehzahlregler wird für DC-Bürstenmotoren verwendet.
2. Es ist nicht für die Drehzahlregelung von bürstenlosen Gleichstrommotoren geeignet; es kann auch nicht als Spannungsregler oder Regler verwendet werden!
