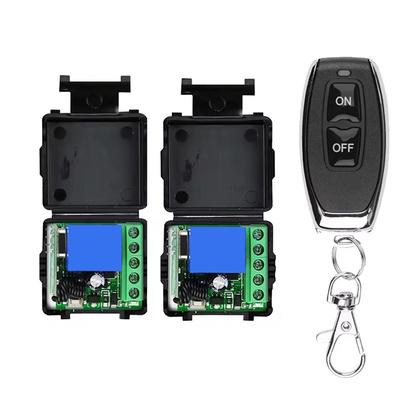

Produktname: EV1527 Lerncode RF-Relais-Empfängermodul
Modultyp: Fernsteuerungsschalter
Betriebsfrequenz: 433 MHz
Ausgangsstrom: Max. 10A
Arbeitsstrom: Weniger als 10mA
Empfangsempfindlichkeit: Mehr als 95 dBm
Betriebsspannung: DC 12V
Merkmale:
- Die Betriebsart des Produkts ist einstellbar. Extrem einfach einzurichten und zurückzusetzen. Es stehen 4 Betriebsarten zur Auswahl: Momentaner, Umschalt-, verriegelter, Verzögerungsmodus. Sie können die Einrichtung je nach Bedarf ganz einfach selbst durchführen. Dieser Artikel wurde bereits im verriegelten Modus eingerichtet. - Drahtloser 433-MHz-RF-Fernbedienungsschalter, Hochfrequenzsignalübertragung, stabile und zuverlässige Leistung, geringer Stromverbrauch, hohe Empfangsempfindlichkeit (>95 dBm), Starke Anti-Interferenz-Fähigkeit, große Übertragungsentfernung und starke Durchdringungsfähigkeit. Es kann Wände, Böden, Türen, Bretter usw. durchdringen. Es kann im offenen Bereich innerhalb einer Entfernung von 100 Metern gesteuert werden. Sie können jede Maschine, die an den Relaisempfänger angeschlossen ist, über die Fernbedienung fernsteuern.
- Premium-Relais, die mehr als 100.000 Mal verwendet werden können, machen das Produkt langlebiger und stabiler. Der Hochleistungsanschluss hält einem Strom von 15 A stand, sodass dieses Produkt auch bei instabilem Strom noch eine gute Leistung erbringt.
- Ein Empfänger kann etwa 20 Sender speichern. So können Sie die Sender an Familie/Freunde weitergeben. Sie können das Gerät fernsteuern, indem Sie es mit dem Relaisempfänger verbinden. Und ein Sender kann auch mehrere Empfänger steuern.
- Dieser Empfänger verfügt über ein 10-A-Relais, das leistungsstarke Elektrogeräte laden kann, um eine langfristige Stabilitätskontrolle zu gewährleisten. Es gibt 3 Anschlüsse für das Funkrelais: Normalerweise offen, gemeinsam, normalerweise geschlossen. Die Spannung dieses Empfängers beträgt 12V. Die Operation ist sehr sicher. Das Terminal ist eine Schraubschnalle, bequem und sicher.
Eingangs-/Ausgangsspannung: 1 - 250 V
Betriebstemperatur: -40 - +80 Grad Celsius
Arbeitsmodus: Momentan, Toggle, Latched, Verzögerungsmodus
Empfangsbereich: Mehr als 100m (Offene Fläche)
Unterstützt Fernbedienungstyp: 1527 Lerncode, 2262 Festcode
Verdrahtung Anweisungen:
- +: Angeschlossen an den Pluspol einer 12V-Stromversorgung.
- -: Angeschlossen an den Minuspol des 12V-Netzteils.
- NEIN: Ausgangsterminal; Der normalerweise offene Port des Relais.
- COM: Ausgangsterminal; Gemeinsamer Anschluss des Relais (Kann an 1V – 250V angeschlossen werden).
- NC: Ausgangsende; Das normalerweise geschlossene Ende des Relais.
Beschreibung der Betriebsart:
- Momentaner Modus: Durch langes Drücken der Fernbedienungstaste wird das Relais eingeschaltet; Lassen Sie diese Taste los, das Relais wird ausgeschaltet.
- Umschaltmodus: Drücken Sie die Taste, das Relais schaltet sich ein; Drücken Sie diese Taste erneut, das Relais wird ausgeschaltet.
- Verriegelter Modus: Drücken Sie die Taste „A“, das Relais schaltet sich ein; Drücken Sie die Taste „B“, das Relais wird ausgeschaltet.
- Verzögerungsmodus: Durch Drücken der Taste wird das Relais eingeschaltet, die Taste losgelassen und die Zeitmessung gestartet. Nach 5s / 10s / 15s / 20s (4. Gang), Das Relais schaltet sich automatisch aus.
Lernmethode:
- Lernmethode für den Momentanmodus: Drücken Sie einmal die Code-Übereinstimmungstaste der Steuerplatine, und die LED-Anzeigelampe blinkt einmal. Nachdem die LED-Anzeigelampe eingeschaltet ist, drücken Sie die Fernbedienungstaste, die mit dem Code übereinstimmen muss, und die LED-Anzeigelampe der Steuerplatine blinkt dreimal hintereinander, um den Code erfolgreich abzugleichen.
- Lernmethode im Toggle-Modus: Drücken Sie die Code-Matching-Taste der Steuerplatine zweimal hintereinander, und die LED-Anzeigeleuchte blinkt zweimal. Nachdem die LED-Anzeigeleuchte eingeschaltet ist, drücken Sie die Fernbedienungstaste, die mit dem Code übereinstimmen muss, und die LED-Anzeigeleuchte der Steuerplatine blinkt dreimal kontinuierlich, um den Code erfolgreich abzugleichen.
- Lernmethode im Latched-Modus: Drücken Sie die Code-Matching-Taste der Steuerplatine dreimal hintereinander, und die LED-Anzeigelampe blinkt dreimal. Nachdem die LED-Anzeigeleuchte eingeschaltet ist, drücken Sie die Fernbedienungstaste, die mit dem Code übereinstimmen muss, und die LED-Anzeigeleuchte der Steuerplatine blinkt dreimal kontinuierlich, um den Code erfolgreich abzugleichen. Der erste gelernte Schlüsselwert dient als „Ein“-Funktion und der zweite gelernte Schlüsselwert als „Aus“-Funktion.
- 5-Sekunden-Verzögerungs-Lernmethode: Drücken Sie die Code-Matching-Taste der Steuerplatine viermal hintereinander, und die LED-Anzeigelampe blinkt viermal. Nachdem die LED-Anzeigeleuchte eingeschaltet ist, drücken Sie die Fernbedienungstaste, die mit dem Code übereinstimmen muss, und die LED-Anzeigeleuchte der Steuerplatine blinkt dreimal kontinuierlich, um den Code erfolgreich abzugleichen.
- 10-Sekunden-Verzögerungs-Lernmethode: Drücken Sie die Code-Matching-Taste der Steuerplatine fünfmal hintereinander, und die LED-Anzeigelampe blinkt fünfmal. Nachdem die LED-Anzeigeleuchte eingeschaltet ist, drücken Sie die Fernbedienungstaste, die mit dem Code übereinstimmen muss, und die LED-Anzeigeleuchte der Steuerplatine blinkt dreimal kontinuierlich, um den Code erfolgreich abzugleichen.
- 15-Sekunden-Verzögerungs-Lernmethode: Drücken Sie die Code-Matching-Taste der Steuerplatine sechsmal hintereinander, und die LED-Anzeigelampe blinkt sechsmal. Nachdem die LED-Anzeigeleuchte eingeschaltet ist, drücken Sie die Fernbedienungstaste, die mit dem Code übereinstimmen muss, und die LED-Anzeigeleuchte der Steuerplatine blinkt dreimal kontinuierlich, um den Code erfolgreich abzugleichen.
- 20-Sekunden-Verzögerungs-Lernmethode: Drücken Sie die Code-Matching-Taste der Steuerplatine siebenmal hintereinander, und die LED-Anzeigelampe blinkt siebenmal. Nachdem die LED-Anzeigeleuchte eingeschaltet ist, drücken Sie die Fernbedienungstaste, die mit dem Code übereinstimmen muss, und die LED-Anzeigeleuchte der Steuerplatine blinkt dreimal kontinuierlich, um den Code erfolgreich abzugleichen.
- Datenlöschmethode: Einschalten und dann den Code löschen. Drücken Sie die Lerntaste auf der Steuerplatine acht Mal hintereinander, um alle Fernbedienungen, die den richtigen Code gelernt haben, automatisch zu löschen. Nach dem Löschen ist die Fernbedienung, deren Codierung zuvor angelernt wurde, nicht mehr steuerbar.
- Methode zum Löschen von Schaltflächen: Einschalten und dann den Code löschen. Halten Sie die Lerntaste auf der Steuerplatine 6 Sekunden lang gedrückt, warten Sie, bis das LED-Licht fünfmal blinkt, und schalten Sie es dann aus. Dabei werden automatisch alle Fernbedienungen gelöscht, die den richtigen Code gelernt haben. Nach dem Löschen ist die Fernbedienung, deren Codierung zuvor angelernt wurde, nicht mehr steuerbar.
Ort der Antragstellung: - Elektrische Türschlösser, Alarmglocken, Garagentorsteuerung, Beleuchtungssteuerung, Lüftungsgeräte, Fernvorhänge, Zugangskontrollsysteme und verschiedene Motorsteuerungssysteme usw.
Hinweis:
- Relais-Absaugung, LED-Licht an; Relais getrennt, LED-Licht aus.
- Dieser Controller kann 20 Fernbedienungen mit unterschiedlichen Codes und jeder beliebigen Taste lernen. Wenn der Grenzwert überschritten wird, wird die älteste eingelernte Fernbedienung nacheinander gelöscht.
Paket inklusive:
1 x RF-Relaisempfänger
1 x Fernbedienung
Produktgewicht: 30 g / 1,06 Unzen
Produktabmessungen (L*B*H): 42 * 38 * 26 mm / 1,65 * 1,50 * 1,02 Zoll
Paketgewicht: 32,0 g / 1,13 Unzen
Verpackungsmaße (L*B*H): 44 * 40 * 28 mm / 1,73 * 1,57 * 1,10 Zoll
Retail-Verpackung: Ja, farbige Box
