Besonderheit:
1. Vollständige Isolation der Kommunikation: Das Repeatermodul verfügt über ein Industriedesign mit vollständiger Kommunikationsisolierung, stabiler und zuverlässiger Leistung und einer Übertragungsrate von bis zu 300 Kbit/s.
2. Isolierte Power-Modul: Das Repeatermodul verfügt über ein integriertes, hervorragendes, DC-DC-isoliertes Stromversorgungsmodul, um eine elektrische Isolierung zwischen den Ports zu erreichen.
3. 2-Kanal-Ausgang: Das Repeatermodul unterstützt 2-Kanal-Ausgabe und die Kommunikation mehrerer Maschinen. Bis zu 256 Knoten können an einen einzelnen Kanal angeschlossen werden und die längste Übertragungsdistanz beträgt weit.
4. Automatische Steuerungstechnik: Der 2-Kanal-Repeater verfügt über eine automatische Datenübertragungssteuerungstechnologie, die die Datenübertragungsrichtung automatisch unterscheidet und steuert.
5. Mehrere Schutzmaßnahmen: 2-Kanal-Repeater verfügt über positiven und negativen 15-kV-ESD-Schutz, 600-W-Dual-TVS-Schutz und 2,5-kV-Kommunikationsisolierung.
6. Breite Stromversorgung: Der 2-Kanal-Repeater verfügt über einen weiten Stromversorgungsbereich von 9–36 VDC mit Verpolungsschutz und unterstützt die Montage auf einer Standardschiene.
Spezifikation:
Gegenstandsart: Repeater-Modul
Material: PP
Betriebsspannung
Typischer Wert: Gleichstrom 9-36V
Grenzwert: Gleichstrom DC40V
Nennleistung
Typisch: 0,36 W (9V/35mA; 12V/27mA; 24 V/15 mA)
Grenzwert: 0,5 W
Betriebsumgebung
Typisch: Temperatur: -30℃ bis 80℃ Luftfeuchtigkeit: >95 % relative Luftfeuchtigkeit
Grenzwert: -40℃ bis 85℃
Isolationsspannung
Typisch: 2000 V
Grenzwert: 2500 V
Schnittstellenschutz
Typisch: 600W
Donner
Anstieg
Limit: 600W
Ladekapazität
Typisch: 1-128 Knoten
Limit: 256 Knoten
Kommunikationsdistanz
Typisch: 0-1500m
Limit: 2000m
Kommunikationsgeschwindigkeit
Typisch: 300 Bps-115,2 Kbit/s
Grenzwert: 300 Kbit/s
Für dich: Ca.. 100 x 54 x 32 mm / 3,9 x 2,1 x 1,3 Zoll
Die Bedeutung der Statusanzeigen auf der Vorderseite ist wie folgt:
Betriebsanzeige: Rote Betriebsanzeige, leuchtet nach dem Einschalten immer
Datenanzeige: Grüne Datenanzeige, blinkend, wenn Daten auf dem Bus vorhanden sind

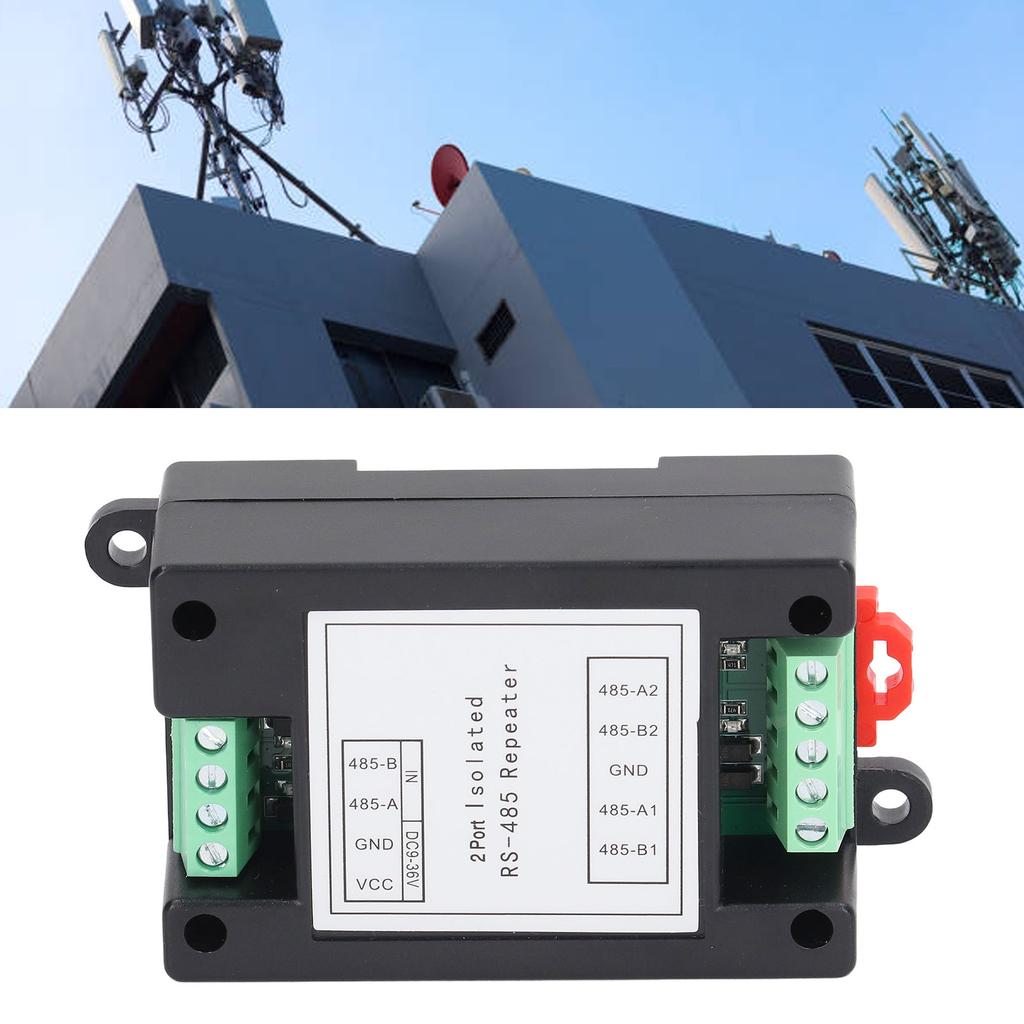

Die Schnittstelle am Terminal der Verdrahtungssäule ist wie folgt definiert
VCC: Stromversorgungsschnittstelle (Gleichstrom 9-36V)
GND: Negativer Stromversorgungsanschluss
485 A: RS485-Signaleingang oder -ausgang, positiver Anschluss
485 B: RS485-Signaleingang oder -ausgang negativ
485 A2: Zweiter RS485-Signaleingang oder -ausgang positiv
485 B2: Zweiter RS485-Signaleingang oder -ausgang negativ
GND: Isolierte RS485-Anschlusserdung, kann mit Erde oder Abschirmkabel verbunden werden
485 A1: Erster RS485-Signaleingang oder -ausgang positiv
485 B1: Erster RS485-Signaleingang oder -ausgang negativ
Wie benutzt man:
ZU. 485 Verdrahtungshinweise:
1. Die 485-Kommunikationsleitung muss ein abgeschirmtes Twisted Pair sein, vorzugsweise mit mehreren Ersatzlitzen, und die Gesamtlänge sollte 1500 Meter nicht überschreiten.
2. Die Verkabelung sollte möglichst weit von den Hochspannungsleitungen entfernt, nicht parallel zu den Stromleitungen und nicht gebündelt verlaufen.
3. Der 485-Bus muss eine Hand-in-Hand-Busstruktur haben. Sternverbindungen und Gabelverbindungen müssen unbedingt vermieden werden.
4. Bei mehr als 30 Controllern oder einer Leitungslänge von mehr als 500 Metern wird die Verwendung des 485-Repeaters empfohlen.
5. Mit Wechselstrom betriebene Geräte und Chassis müssen ordnungsgemäß und gut geerdet sein.
6. Verbinden Sie die GND-Masse aller 485-Geräte mit abgeschirmtem Kabel.
B.. Kommunikation über RS485-Bus – Anforderungen für die Kabelauswahl:
Verwenden Sie ein 2-adriges geschirmtes Twisted Pair-Kabel
Kupfer, Drahtdurchmesser 0,5 – 0,75 Quadratmillimeter.
Impedanz 38 – 88 Ohm/km.
Kapazitiver Widerstand von 30 bis 50 nF/km.
Verseilabstand von 20 mm bei 2-adrigem geschirmtem Twisted Pair (Wenn die Entfernung der Leitung 500 Meter nicht überschreitet, können entsprechend reduzierte Leitungsstandards verwendet werden, es muss sich jedoch um Twisted Pair handeln)
C.. Busgrenzen:
Bestehend aus zwei oder mehr Geräten mit physikalischer Verbindung zueinander, dürfen maximal 256 Geräte an den Bus angeschlossen werden und die Buslänge beträgt ohne Hinzufügen von Repeatern nicht mehr als 1500 Meter. Der Systembus sollte keine Abzweige haben, und wenn Abzweige unvermeidbar sind, müssen die folgenden Anforderungen erfüllt sein:
1. die Astlänge beträgt nicht mehr als 10 Meter; die Summe der Buslänge beträgt nicht mehr als 800 Meter; Es wird empfohlen, dass die Gesamtzahl der Geräte auf der Abzweigleitung nicht mehr als 50 beträgt.
2. Alle Kommunikationssignalleitungen sollten so weit wie möglich von der Störquelle entfernt sein. Signalleitungen sollten in die schwache Quelle gehen, nicht mit starker Leistung (wie 220 Volt Hausstrom) oder HF-Signalleitungen (wie CATV, Großsignal-Audioleitungen) Bei parallelen Linien sollte der Abstand größer als 0,5 Meter sein.
3. Alle Leitungsverbindungen müssen dicht verschweißt oder verdübelt und wasserdicht behandelt werden, beispielsweise die Stumpfschweißungen mit wasserdichtem Klebeband oder einer Epoxidharz-Versiegelung.
D.. Signal-Gemeinschaftsmasse:
1. Alle Geräte im selben Netzsegment müssen über eine einheitliche Signalmasse verfügen, um Gleichtaktstörungen zu vermeiden.
2. Zentralisierte Stromversorgung, alle Stromversorgungen im selben Netzsegment (einschließlich Kommunikationsgeräten mit eigener Stromversorgung) des negativen Gleichstromanschlusses direkt miteinander verbunden, um eine gemeinsame Signalmasse zu bilden. Die Signalmasse ist die Gleichstrommasse.
3. Bei einer einzelnen unabhängigen Stromversorgung muss die Erdung (schwarze Linie) Die Pins aller Busgeräte im selben Netzsegment sind miteinander verbunden und bilden so eine gemeinsame Signalmasse.
Paketliste:
1 x Repeater
