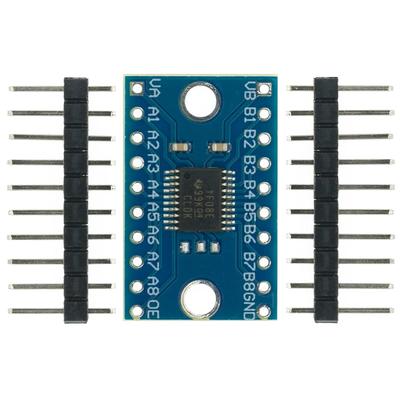

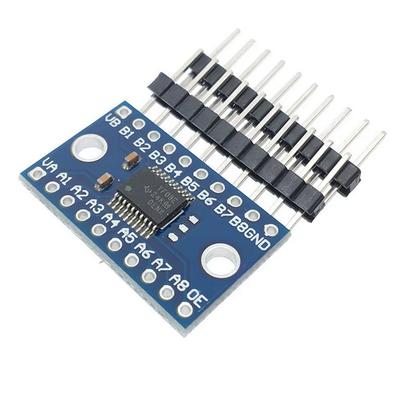

TXS0108E Modul:
Dieses Modul verwendet den TXS0108E-Chip, einen 8-Bit nicht-invertierenden Translator mit zwei unabhängigen konfigurierbaren Spannungsversorgungen.. Der A-Port ist für die Überwachung von VCCA ausgelegt und akzeptiert jede Versorgungsspannung von 1,2 V bis 3,6 V.. Der B-Port ist für die Überwachung von VCCB konzipiert, der jede Versorgungsspannung von 1,65 V bis 5,5 V akzeptiert.. Dies ermöglicht eine bidirektionale Spannungsübersetzung zwischen beliebigen der folgenden Niederspannungsversorgungs-Knoten: 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V und 5 V. Wenn die Ausgangsfreigabe (oE) Eingang ist niedrig, alle Ausgänge befinden sich in einem hochohmigen Zustand. Um einen hochohmigen Zustand während des Ein- oder Ausschaltens sicherzustellen, sollte OE über einen Pull-Down-Widerstand nach Masse gezogen werden.
Produktspezifikationen:
1.Verwendeter Chip: TXS0108E
2. Hochgeschwindigkeits-Duplex-8-Kanal Pegelübersetzungsmodul
3. Bietet bidirektionale Kommunikationsfähigkeit
4. Port A unterstützt 1,2 V bis 3,6 V, und Port B unterstützt 1,65 V bis 5,5 V (mit VCCA≤ VCCB).
Produkt-Anwendungen:
1. Kommunikationskompatibilität zwischen 5V-Mikrocontrollern und 3,3V-Modulen sowie 3,3V-Mikrocontrollern und 5V-Modulen.
2.Pegelübersetzung für die Kommunikation zwischen Mikrocontrollern und SD-Karten.
3.Pegelübersetzung für die Kommunikation zwischen Mikrocontrollern und seriellen I2C-, SPI-Geräten.
Hinweis: Das OE-Enable-IO ist High-aktiv und sollte mit dem IO-Port der Niederspannungsseite verbunden werden, um einen hochohmigen Zustand während des Ein- oder Ausschaltens zu gewährleisten.

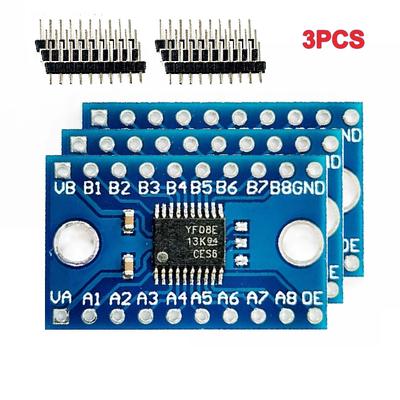

Verpackung: 1/3/5 Stück
