DIN-Schiene LED-Spannung Ampere Wirkleistung Leistungsfaktor Zeit Energiespannung Strommesser AC 220V 380V 0-100.0A Amperemeter Voltmeter
Benutzerhandbuch
DIN-Schiene Multifunktions-Digitalzähler kann Wechselspannung, Wechselstrom, Leistungsfaktor, Wirkleistung, elektrische Energie und elektrische Energie der kumulativen Zeit messen.
Technische Indikatoren
In der Tat
1. Genauigkeit: 1%±2 Wörter
2.Display-Modus: Wechselspannung und Leistungsfaktor verwenden vier rote LED von 0,31 Zoll
Wechselstrom und elektrische Energie der kumulativen Zeit verwenden fünf rote LED von 0,31 Zoll
Wirkleistung, elektrische Energie verbrauchen fünf grüne LED von 0,31 Zoll
3.Range: AC Spannung: AC 200-450V
AC-Strom: AC 0.0-100.0A Genauigkeit ist 0.01A
Aktive Leistung: 0,0-45000W
Elektrische Energie: 0.000-99999kwh
Elektrische Energie der kumulativen Zeit: 0.00 - 999.59h
Leistungsfaktor: 1.000-0.000
4.Speed: 2 mal pro Sekunde
5.Size: 54 * 80 * 64mm

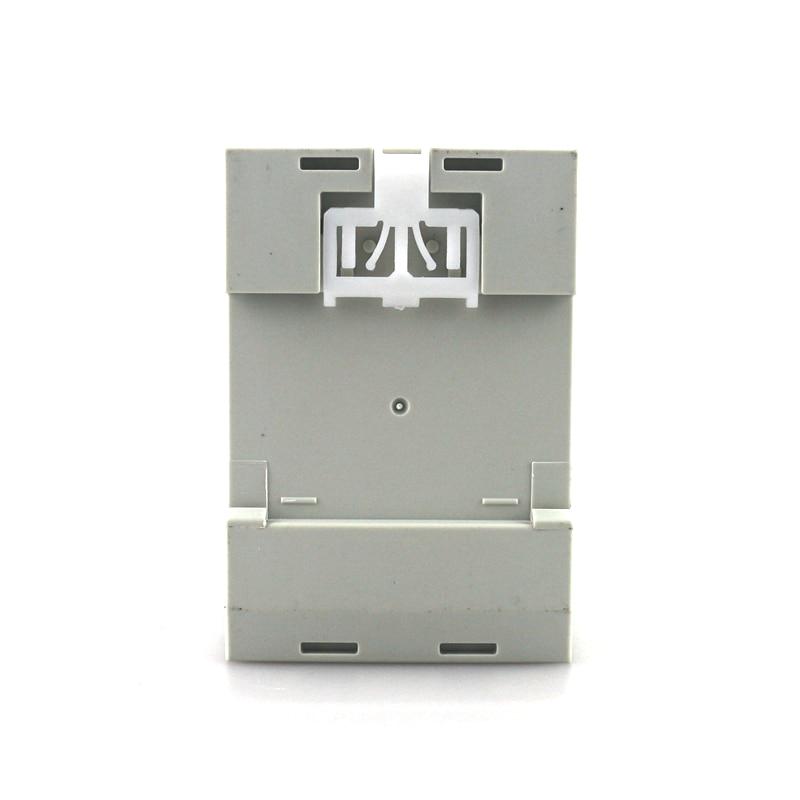

6.Installation: Din-Schiene
Anwendungsmethode
1.Schließen Sie die Messspannung an die 1- und 2-Klemme an.

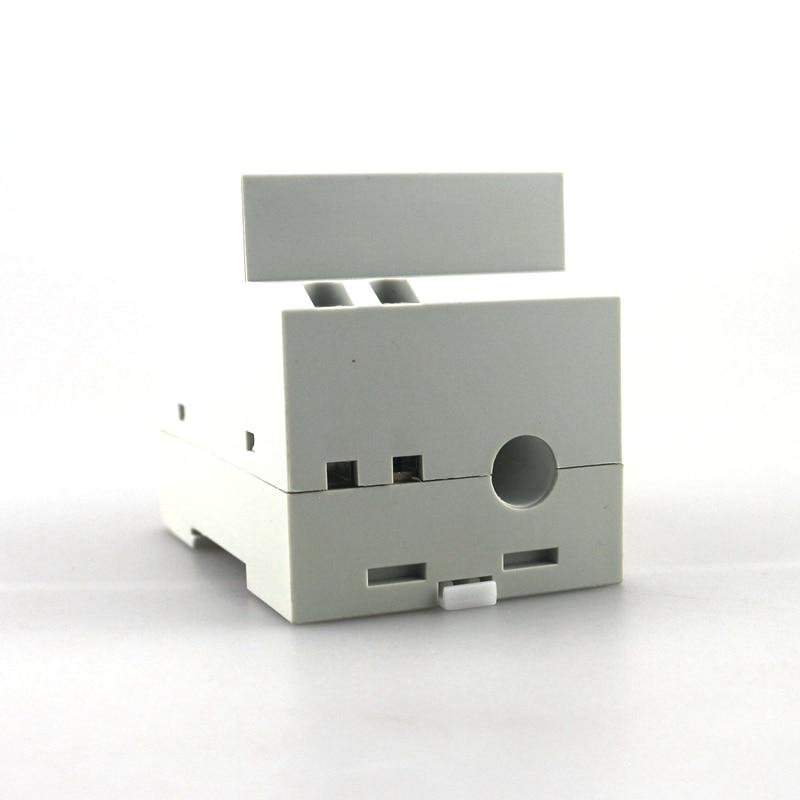

2.Anschlüsse des Zählers mit internem Stromwandler wie Grafik 1. Machen Sie den Draht durch das Loch im Messgerät und die richtungsregien wählen Sie.
3.Verbindungen des Zählers mit externem Stromwandler wie Grafik 2. Machen Sie den Draht durch das Loch im Messgerät und verbinden Sie die beiden Drähte des Sekundärtransformators mit der 3- und 4-Klemme.
4.Beim Einschalten zeigt das Messgerät das Messergebnis der Wechselspannung (V), des Wechselstroms (A) und der Wirkleistung (W) an und die korrelative rote LED leuchtet auf.
5.Wenn Sie die Taste von SAM CK (rechts vom Zähler) nach unten drücken, ändert sich das Messgerät, um das Messergebnis des Leistungsfaktors (cosΦ), der elektrischen Energie der kumulativen Zeit (h) und der elektrischen Energie (kwh) anzuzeigen, und die korrelative rote LED leuchtet auf.
6.Wenn Sie die Taste von SAM CK erneut nach unten drücken, zeigt das Messgerät das Messergebnis der Wechselspannung, des Wechselstroms und der Wirkleistung an.
7. Beim Ausschalten kann der Zähler den Wert der elektrischen Energie und der elektrischen Energie der kumulativen Zeit speichern und beim nächsten Einschalten des Zählers Daten kumulieren. Wenn das Messgerät elektrische Energie anzeigt, können Sie die Taste von SAM CK zuletzt fünf Sekunden lang drücken, dann ist die elektrische Energie und die elektrische Energie der kumulativen Zeit Null und beginnen sich zu kumulieren, wenn Sie die Taste loslassen.
Beachtung:
Das Messgerät kann nur verwendet werden, um 50Hz / 60HZ AC Stadtstrom zu messen, es wird zerstört, wenn es verwendet wird, um Rechteckwelle, Ausgang von Wechselrichter oder nicht standardmäßige Sinuswelle zu messen
Bitte wählen Sie den Bereich, den Sie benötigen.
In der Tat
Paket Inhalt:
1x AC Voltmeter Amperemeter (CT im Produkt enthalten)
