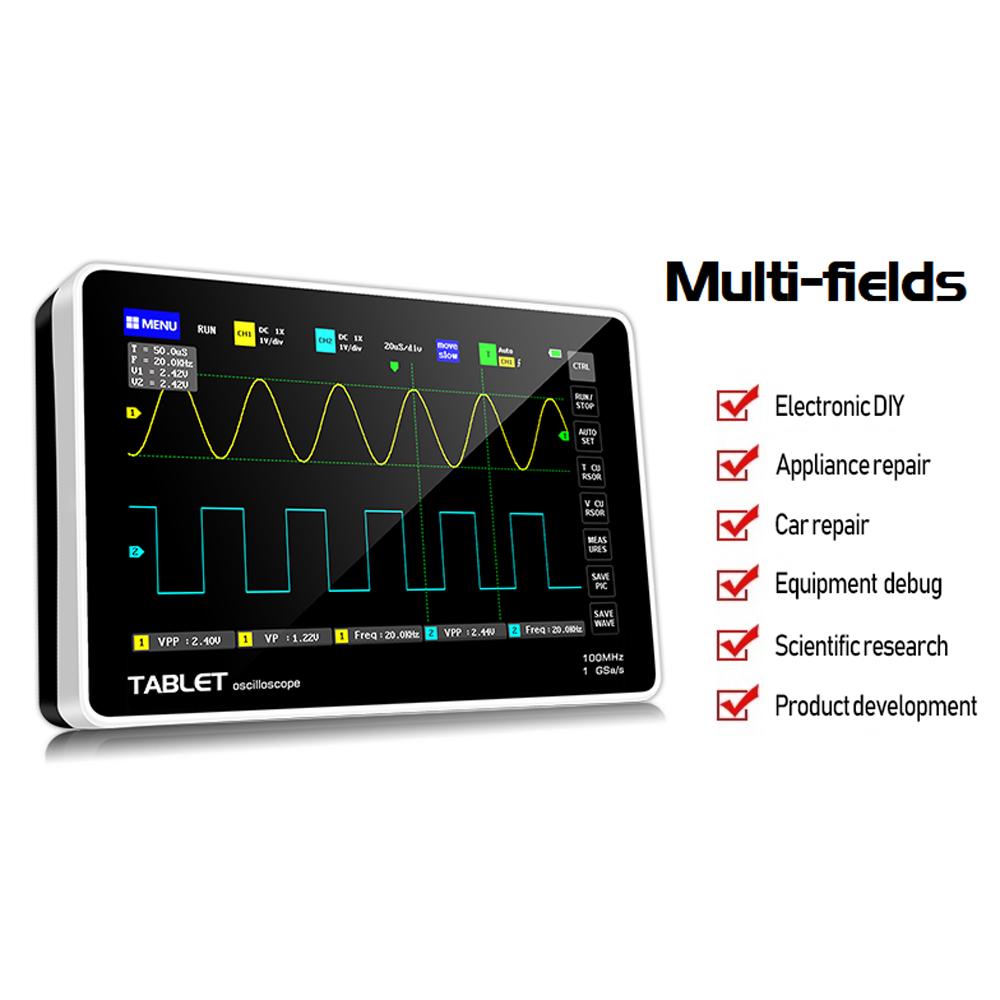

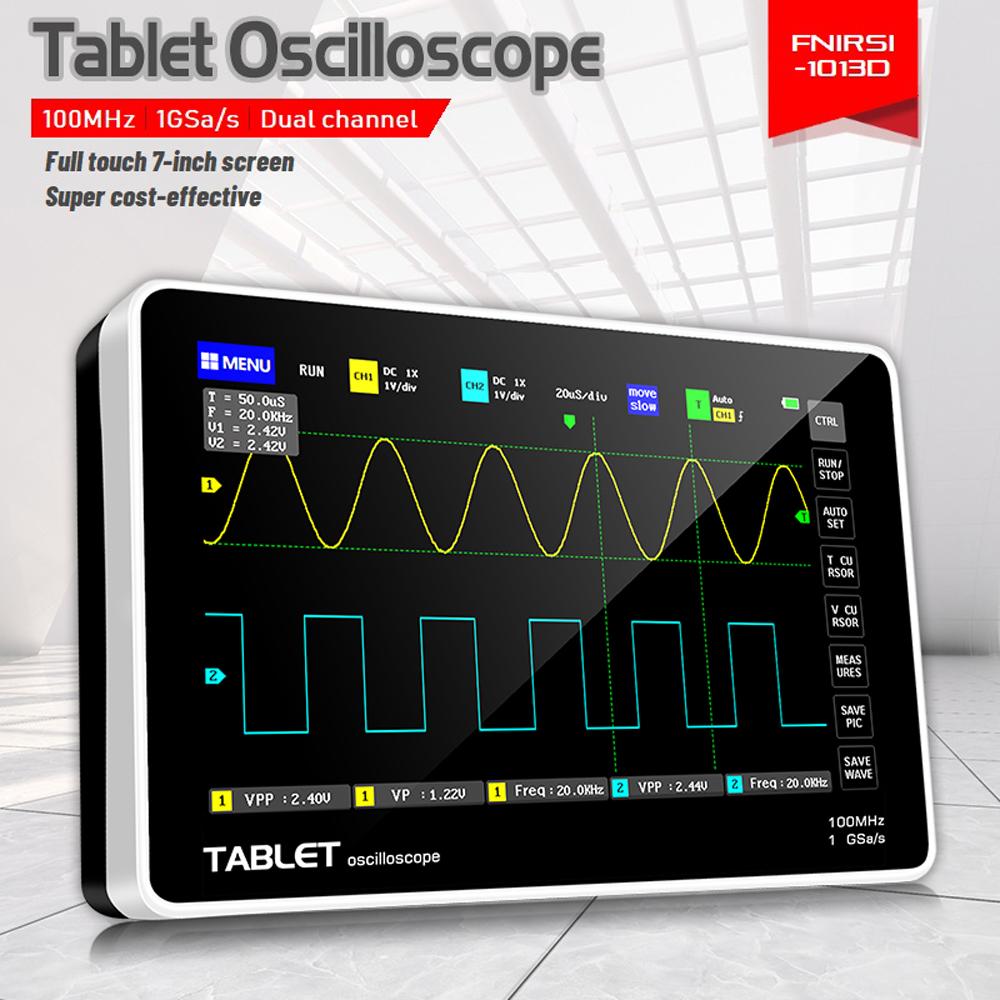

1013D ist ein voll ausgestattetes, äußerst praktisches und kostengünstiges Zweikanal-Flachbildoszilloskop für die Wartungs- und F & E-Industrie.
Merkmale:

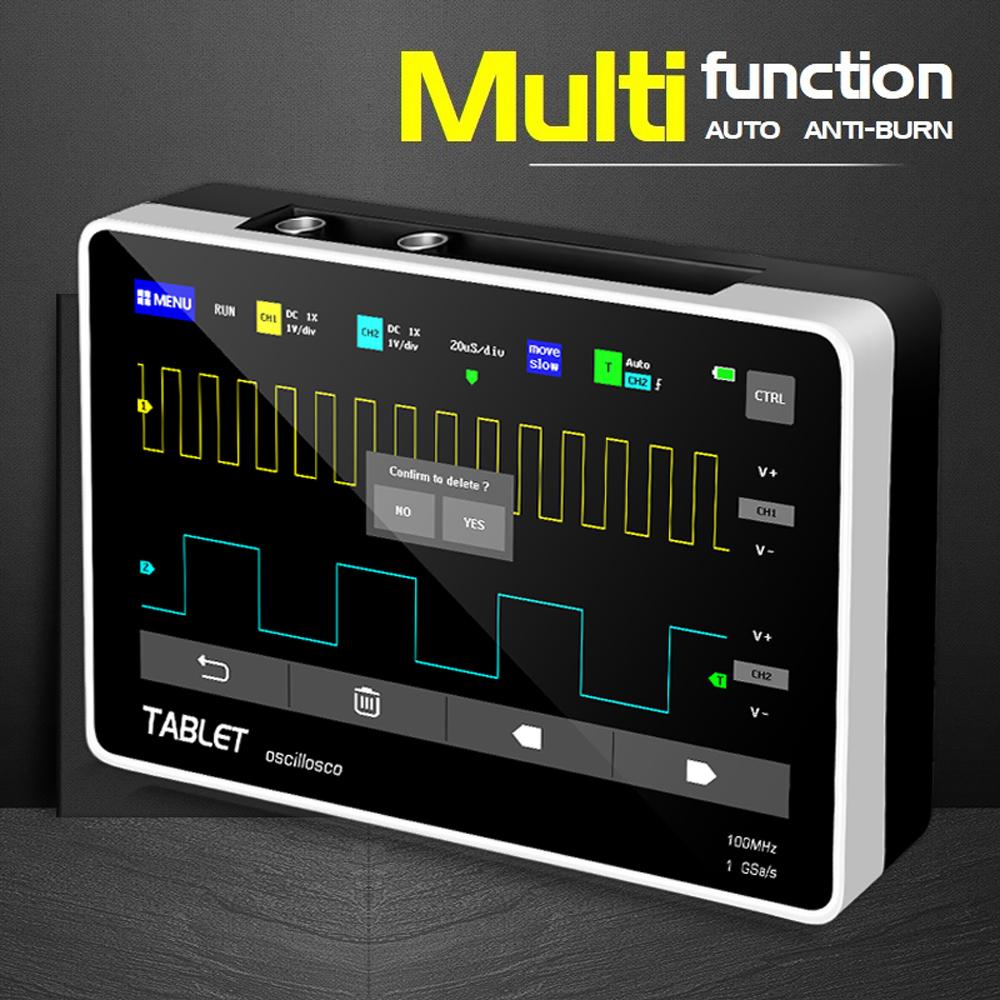

Intelligente Anti-Verbrennung, 1X kann einer Spannung von bis zu 400 V standhalten.
100 MHz analoge Bandbreite bei 1 GSa/s Abtastrate (1X = 5 MHz, 10X = 100 MHz).

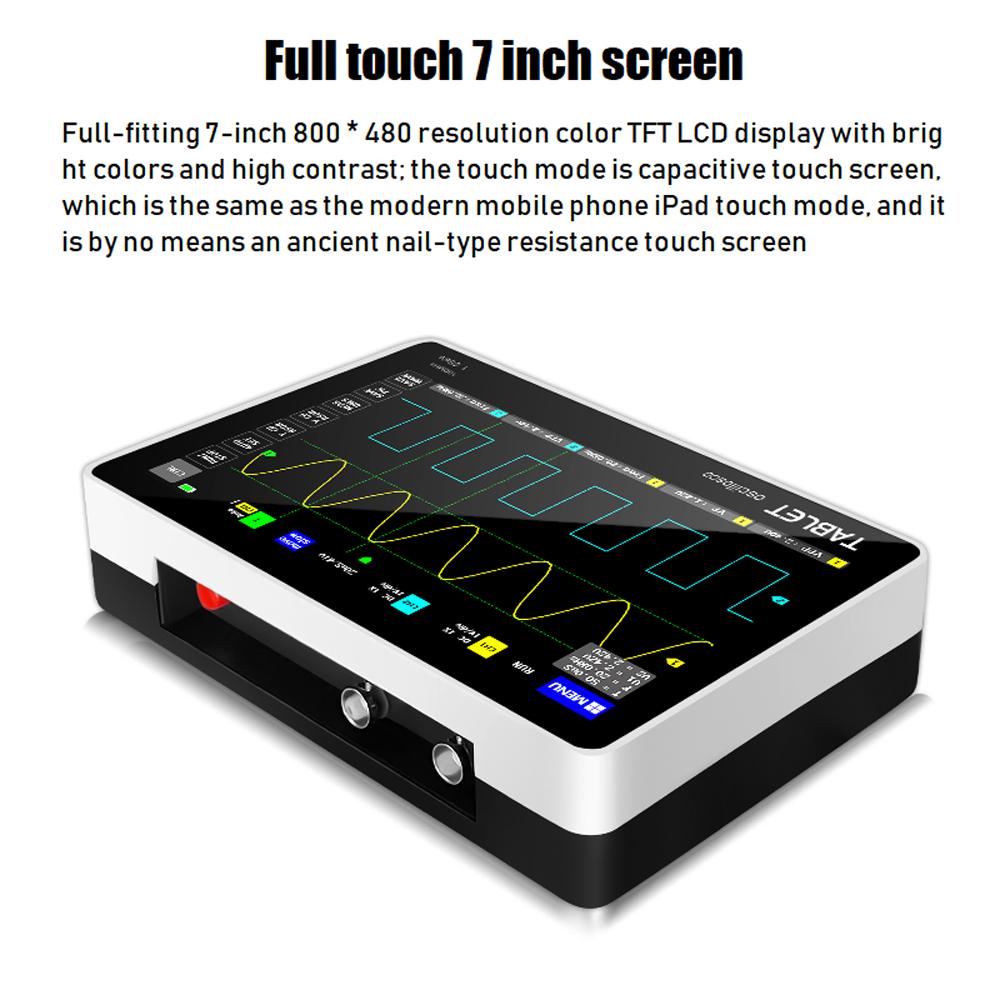

Voll fit 7 Zoll 800 * 480 Auflösung Farbe TFT LCD-Display mit hellen Farben und hohem Kontrast.
Kapazitiver Touchscreen, der gleiche wie der Touch-Modus eines modernen mobilen Tablets, ist kein resistiver Touchscreen mit alter Nagelbedienung.
Hoher Messspannungsbereich, 1X kann 0 bis 40V messen, 10X kann 0 bis 400V messen, 100X kann 0 bis 4000 V messen.
Messung von bis zu 12 Parametern: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Period.
Cursor-Messfunktion, es ist bequem, die Periode und Frequenz und Spannung manuell zu messen.
Komplette Triggerfunktion (einfach, normal, automatisch).
Die Wellenformanzeige (Pause-Funktion) ist jederzeit eingefroren.
Ausgestattet mit hocheffizientem Ein-Knopf AUTO.
Ein-Knopf-Wellenformspeicher und Screenshot.
Eingebauter 1GB Speicherplatz, kann bis zu 1000 Screenshots + 1000 Sätze von Wellenformdaten speichern.
Leistungsstarker Wellenformbild-Manager unterstützt das Durchsuchen, Anzeigen, Detaillierte Anzeigen, Umblättern, Löschen und Wellenform-Zoomen, Verkleinern, Verschieben usw..
Ausgestattet mit einer USB-Schnittstelle, die an einen Computer angeschlossen werden kann, um seine Screenshots mit dem Computer zu teilen, was für die sekundäre Analyse bequem ist.

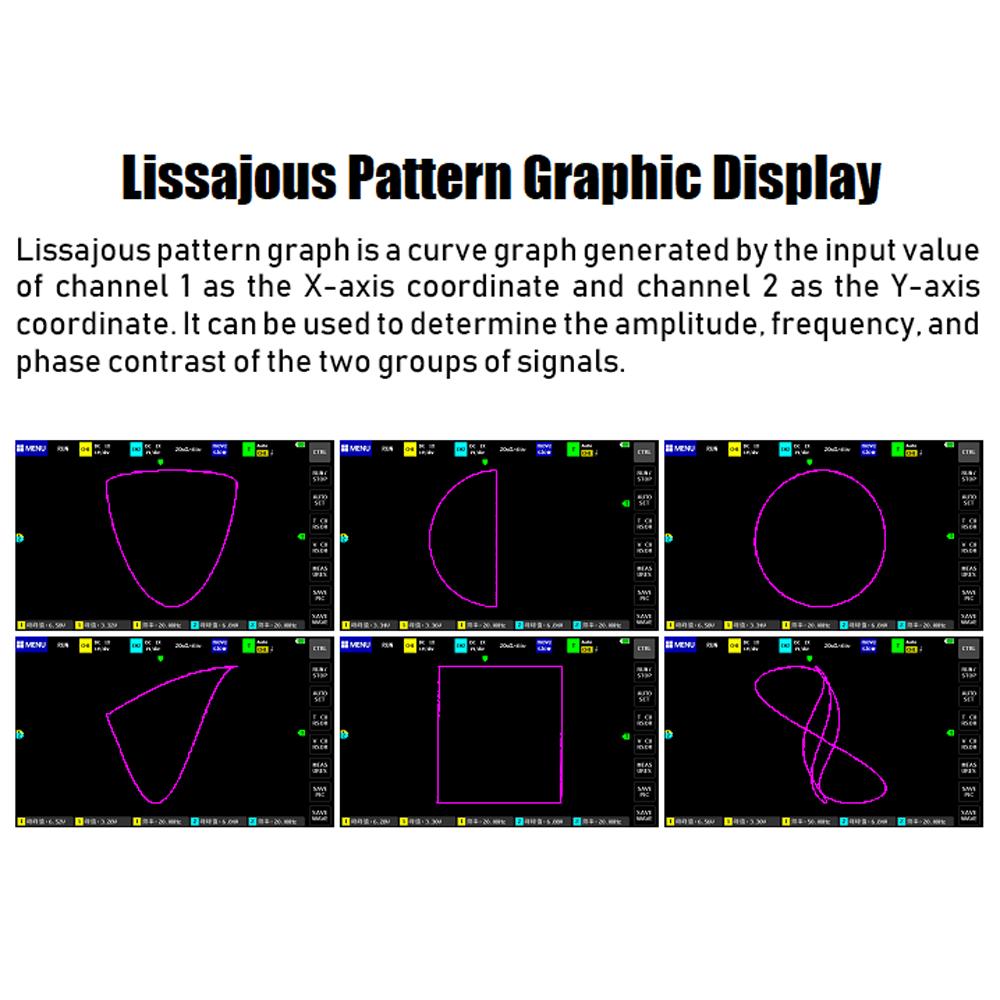

Die grafische Anzeigefunktion von Lissajous-Figuren kann verwendet werden, um die Amplitude, Frequenz und den Phasenkontrast von zwei Signalgruppen zu bestimmen.
FFT-Anzeigefunktion, kann die spektralen Eigenschaften des Signals analysieren.
Eingebauter wiederaufladbarer 6000-mAh-Lithium-Akku, vollständig aufgeladen für 4 Stunden Dauerbetrieb bei höchster Bildschirmhelligkeit.
Speichertechnologie, Wellenformaktualisierungsbildschirm flackert nicht.
Einstellung der Display-Helligkeit.
Helligkeitsanpassung des Hintergrundrasters.
Ultradünn, leicht zu tragen.

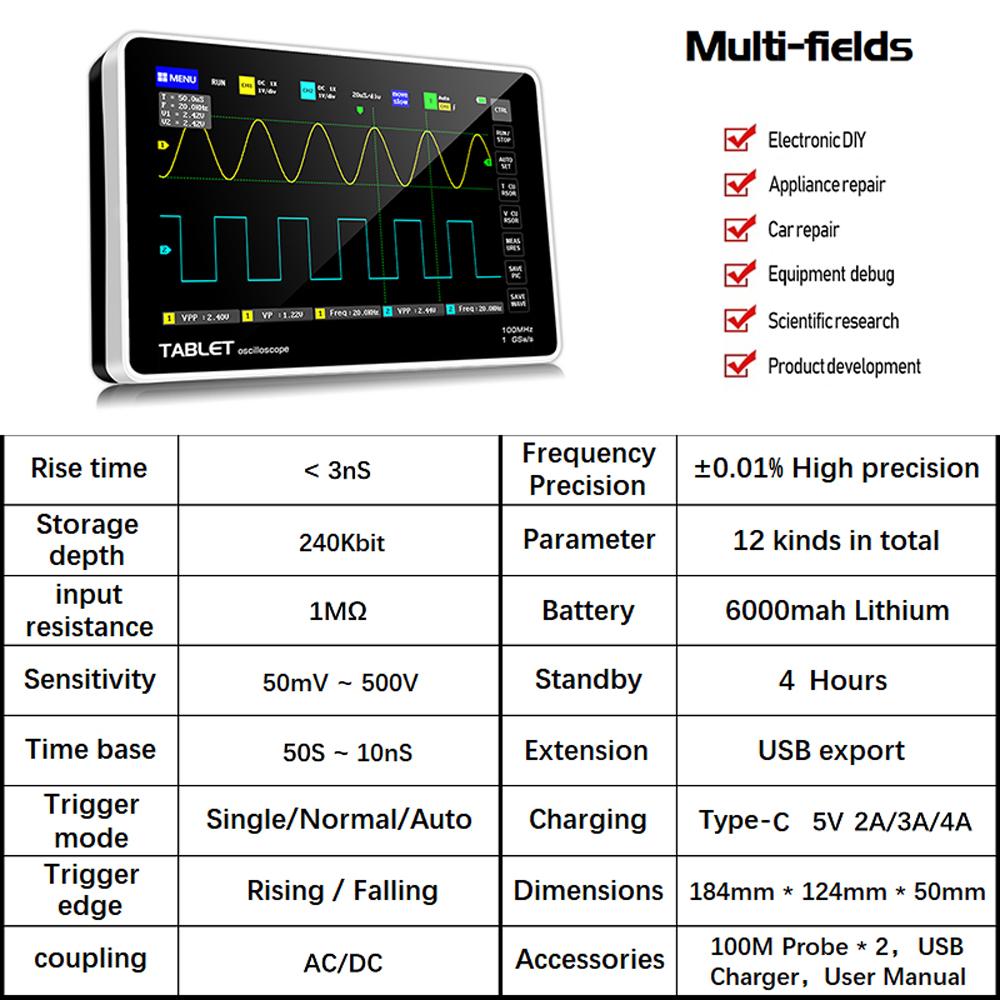

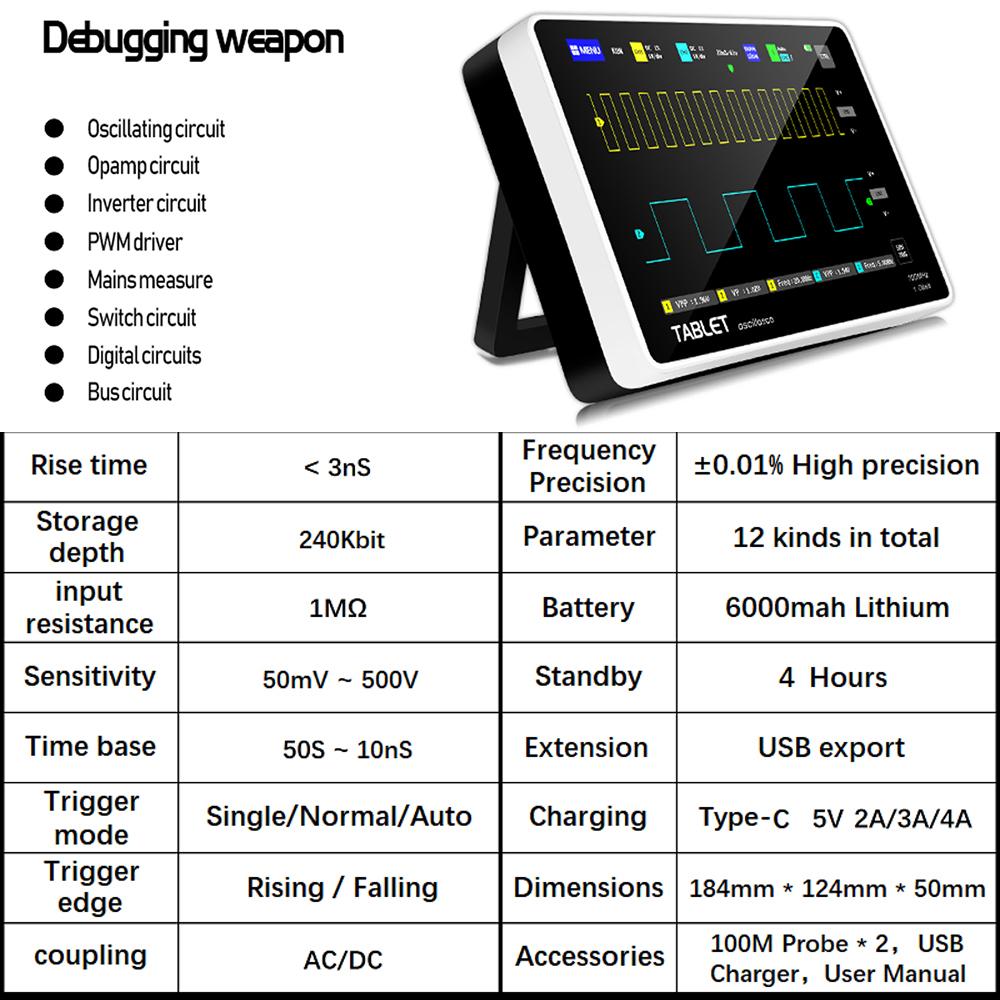

Spezifikationen:
Material: ABS
Farbe: schwarz + weiß
Analoge Bandbreite: 100MHz * 2

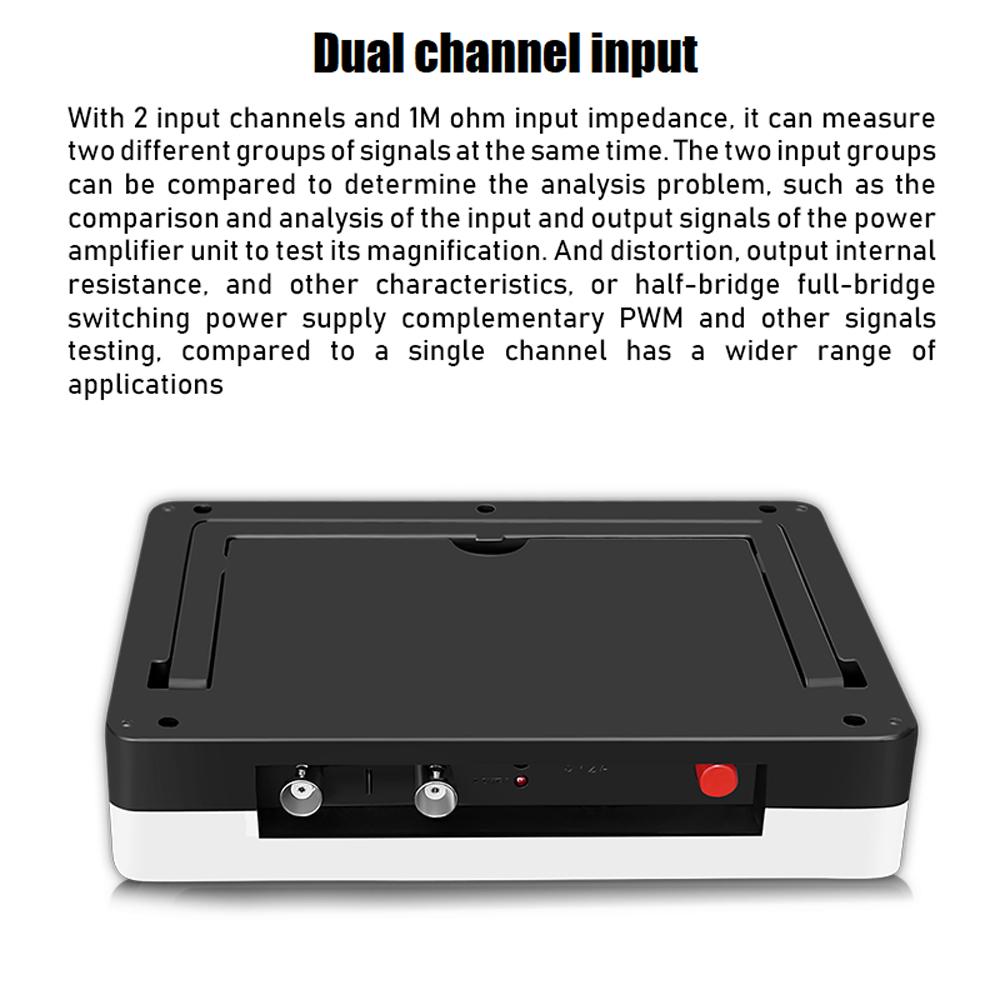

Anzahl der Kanäle: 2 Kanäle
Maximale Echtzeit-Abtastrate: 1GSa / s
Vertikale Empfindlichkeit: 50 mV/Teil ~ 500 V/Teil
Horizontaler Zeitbasisbereich: 50S / div ~ 10nS / div
Maximale Prüfspannung: 40V (1X Sonde), 400V (10X Sonde)
Speichertiefe: 240Kbit
Eingangswiderstand: 1M
ADC-Genauigkeit: 8 Bit
Koppelmodus: AC / DC
Trigger-Modus: Single, Normal, Auto
Triggerkante: Steigende Kante / Fallende Kante
Externe Triggerspannung: 0~40 V
Anzeige: 7 Zoll - 800 * 480
Bedienung: Kapazitiver Touchscreen + Geste
Erweiterungsanschlüsse: USB-Bildexport
Stromversorgung: 1 * Lithium-Batterie, 6000mAh (im Lieferumfang enthalten)
Einzelteilgröße: 184 * 124 * 50mm / 7.2 * 4.9 * 2.0in
Verpackungsgröße: 230 * 150 * 60 mm / 9,1 * 5,9 * 2,4 Zoll
Paketgewicht: 1000g / 2.2lb
Packliste:
1 * 1013D Oszilloskop Host
2 * Passende 100MHz Sonde (1X und 10X)
1 * USB-Datenleitung
1 * Benutzerhandbuch (Englisch)
