Besonderheit:

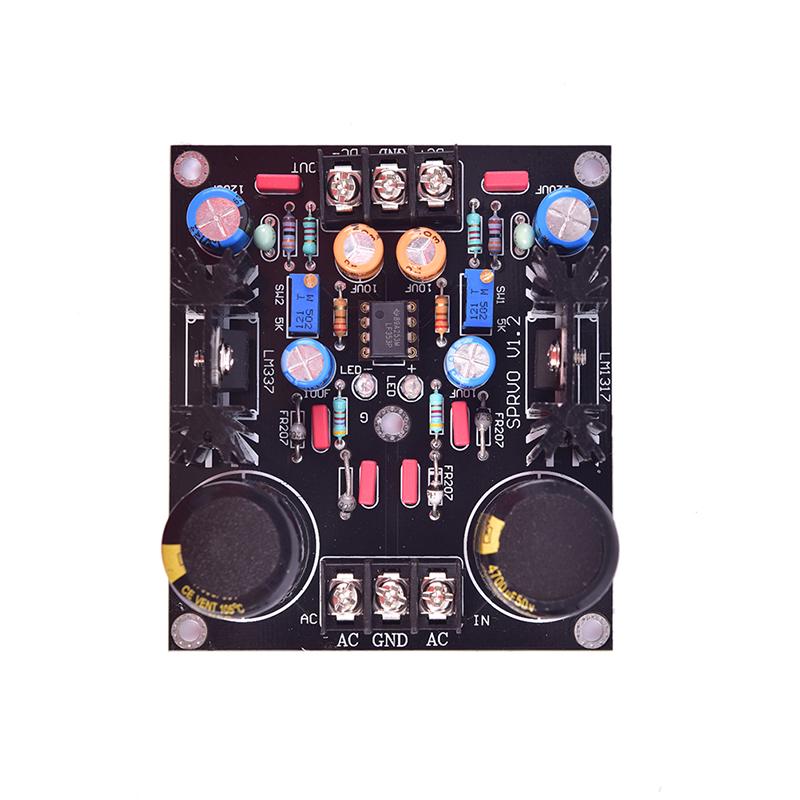

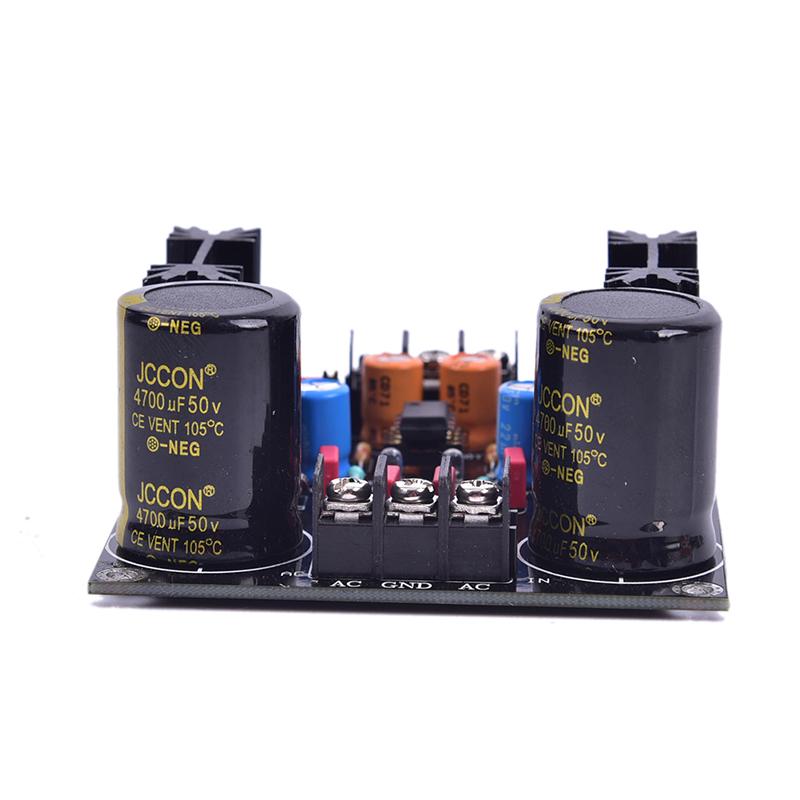

Die Platine besteht aus hochwertigem 1,6 mm doppelseitigem Glasfasermaterial, zwei Spezifikationen 22*30, 50V 4700UF Filter großer Kondensator,
Das Layout verwendet eine klassische Erdung, die beiden Seiten des symmetrischen Layouts, schön und großzügig.
Anforderungen an die Eingangswechselspannung: 24V oder weniger - 0-24V oder weniger
Ausgangs-Gleichspannungsbereich: 1,5 V- (Eingangs-AC x 1,4-fach = maximaler DC)
Maximaler Spitzenausgangsstrom: 1,5A
Anmerkung 1: Diese PCB-Power-Platine ist eine Buck-Reglerplatine, die keine verstärkende Wirkung hat. Wenn die 18V AC Gleichrichtung 25V DC ist, dann ist die höchste einstellbare Spannung 25V.
Anmerkung 2: Die werkseitige Ausgangsspannung wird standardmäßig auf plus oder minus 5V eingestellt. Der Käufer kann die Spannung nach Erhalt der Ware nach Bedarf einstellen. Die Anpassungsmethode besteht darin, die 3296-Feinabstimmungskomponente zu finden, sie für Buck nach links zu drehen und sie für Boost nach rechts zu drehen.
Anmerkung 3: „AC IN“ ist der AC-Eingangsanschluss, „DC OUT“ ist der DC-Ausgangsanschluss. Achten Sie bei der Installation darauf, die Ein- und Ausgangsklemmen zu unterscheiden. Kehren Sie die Verbindung nicht um. Brennen Sie den LF353-Operationsverstärkerblock nicht ein.
PAKET:
1PC x Modul
