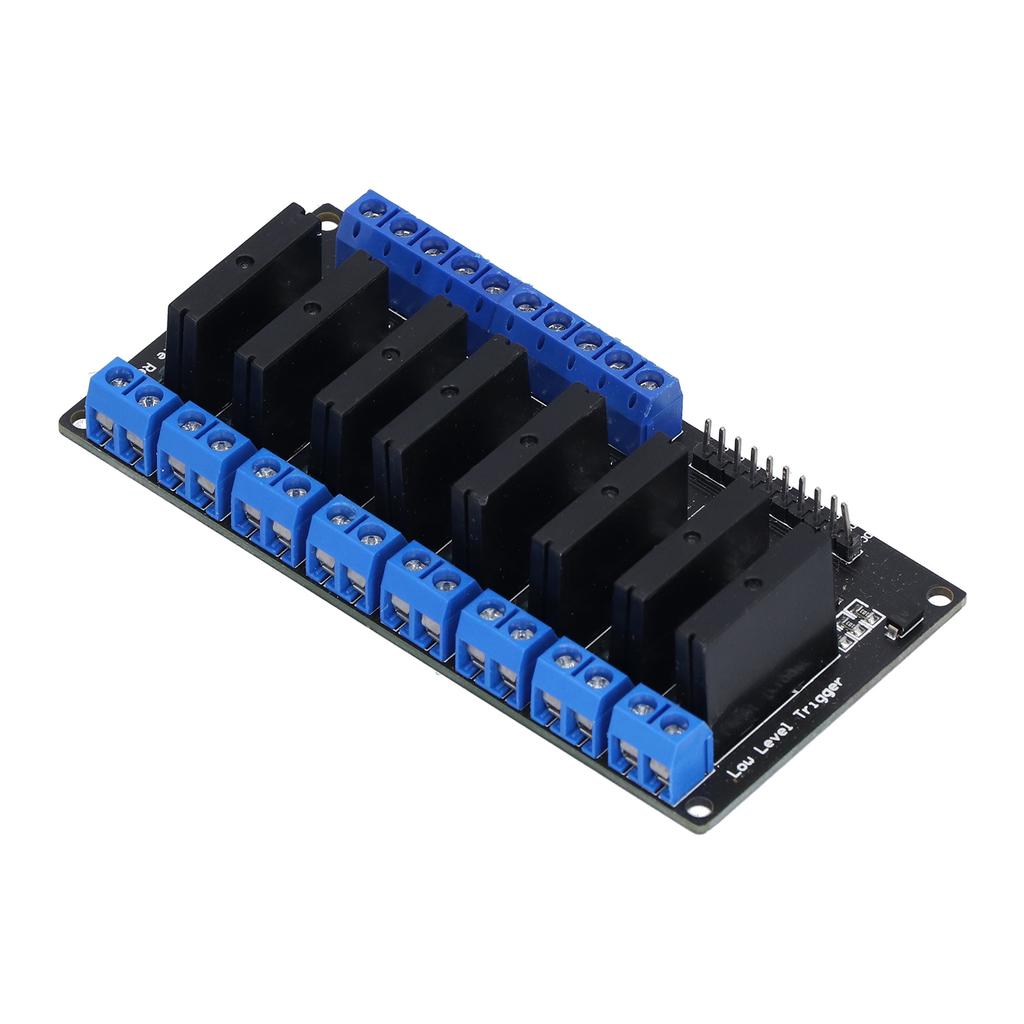

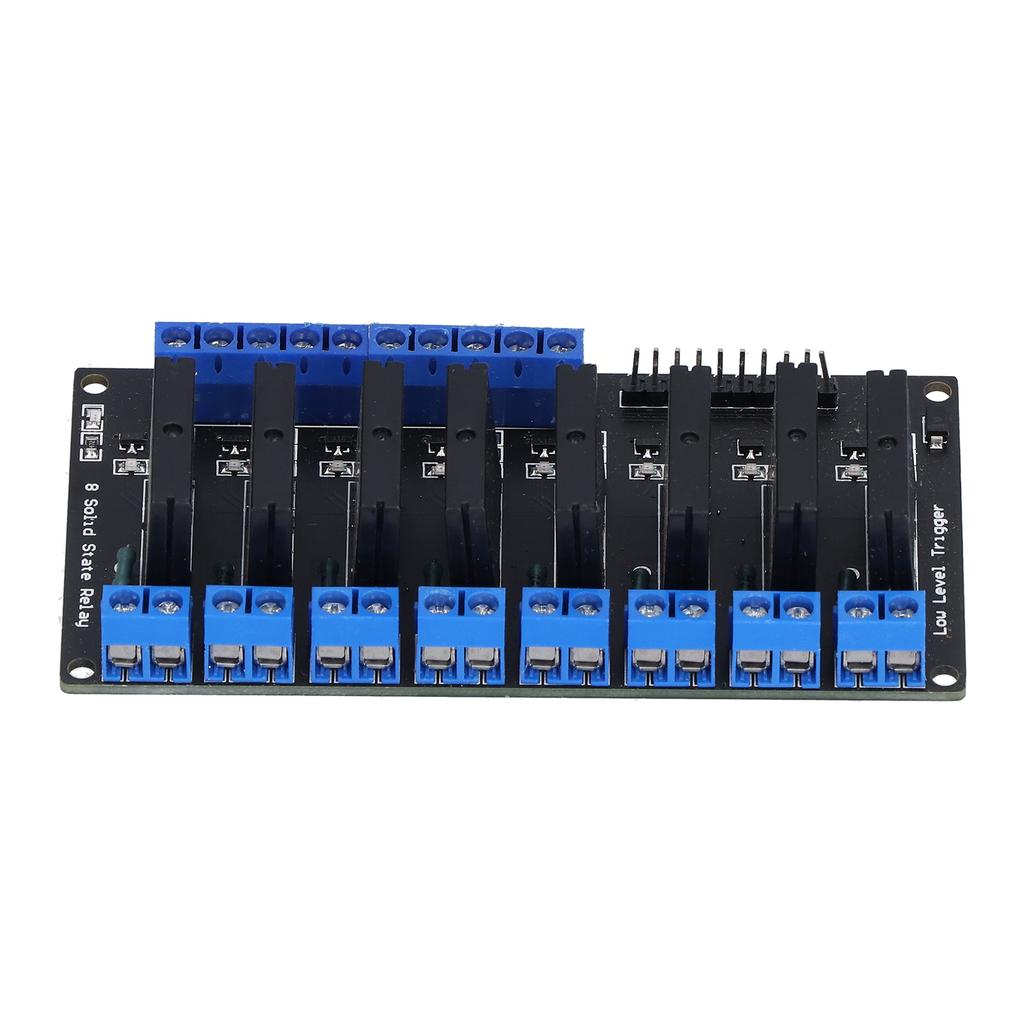

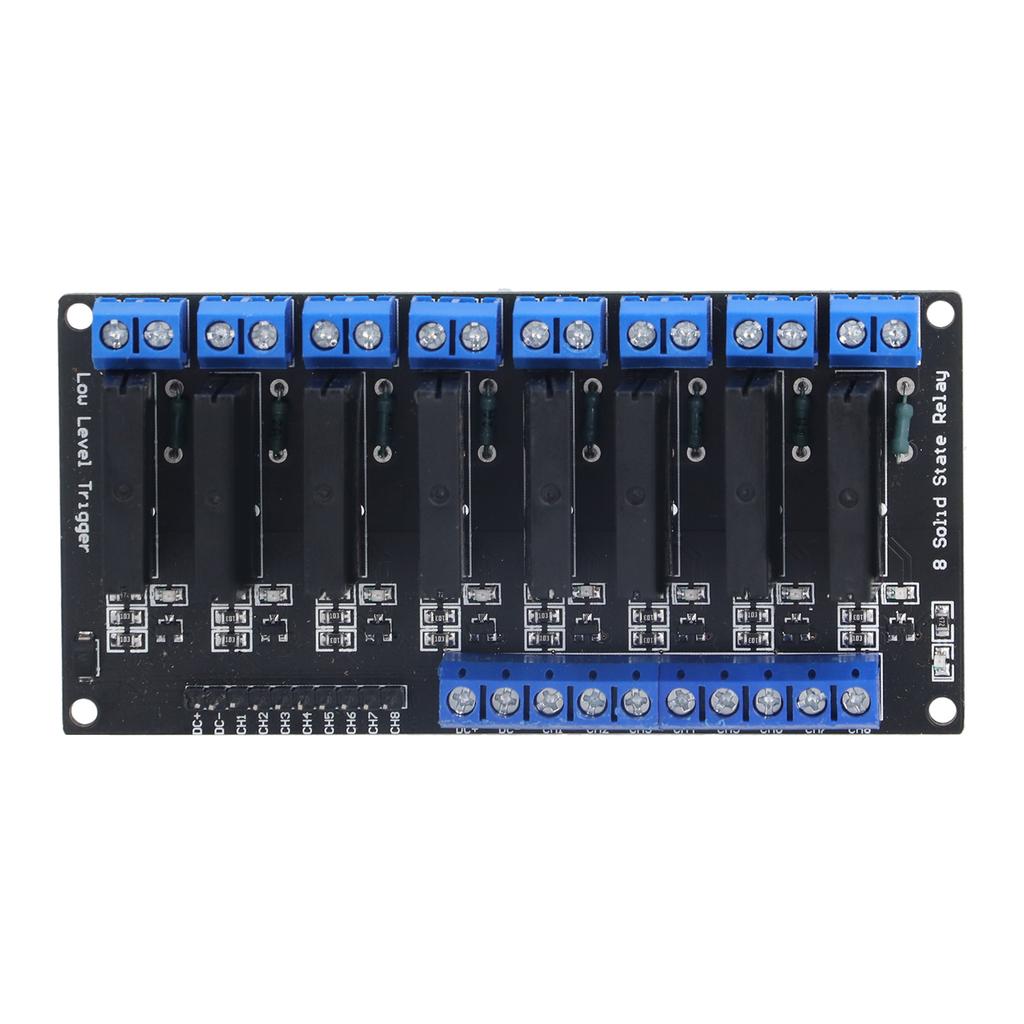

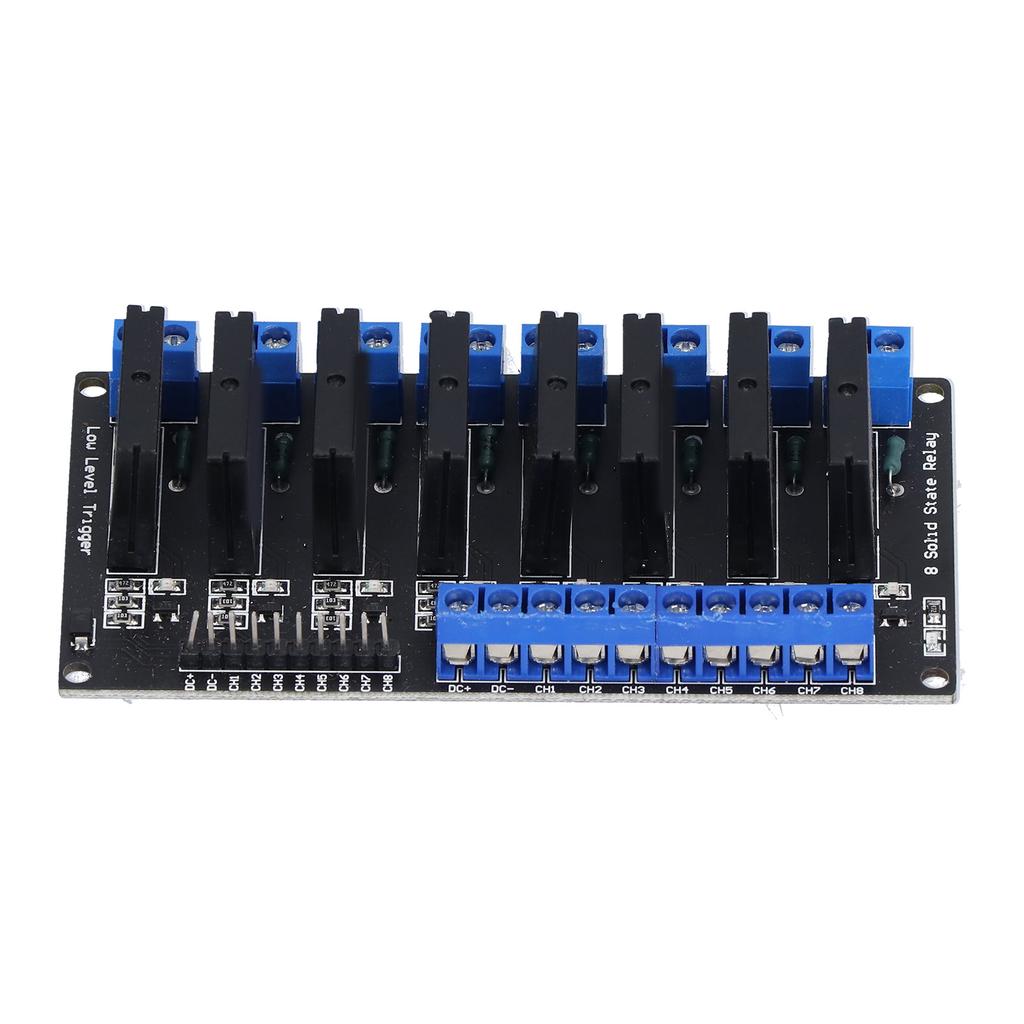

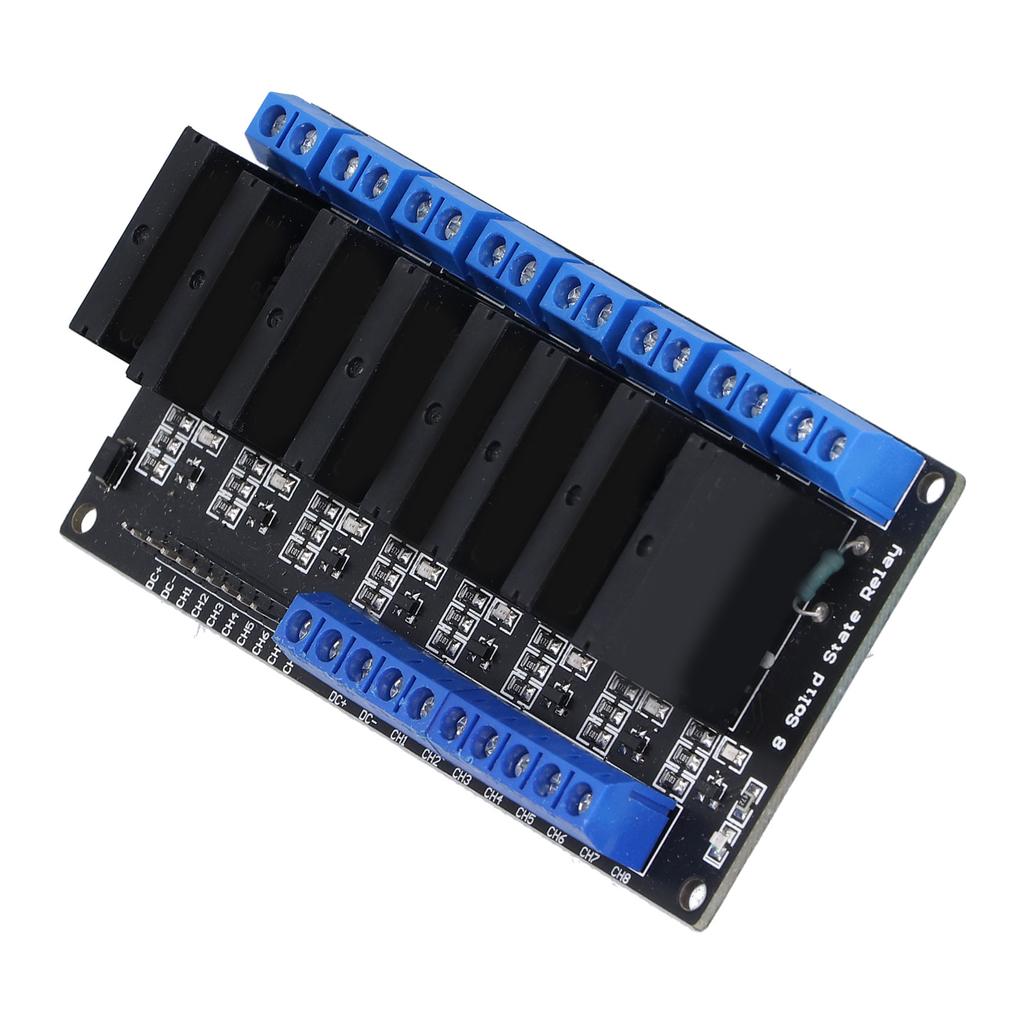

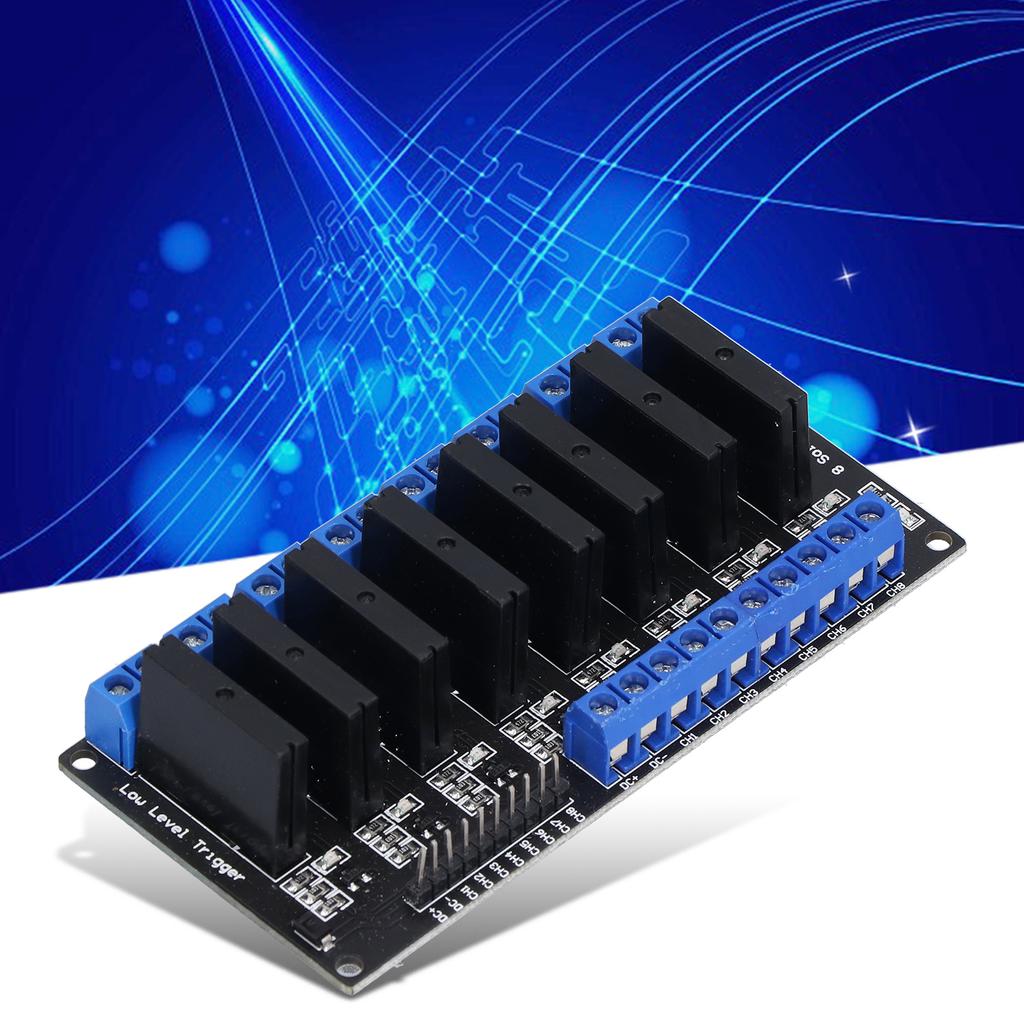

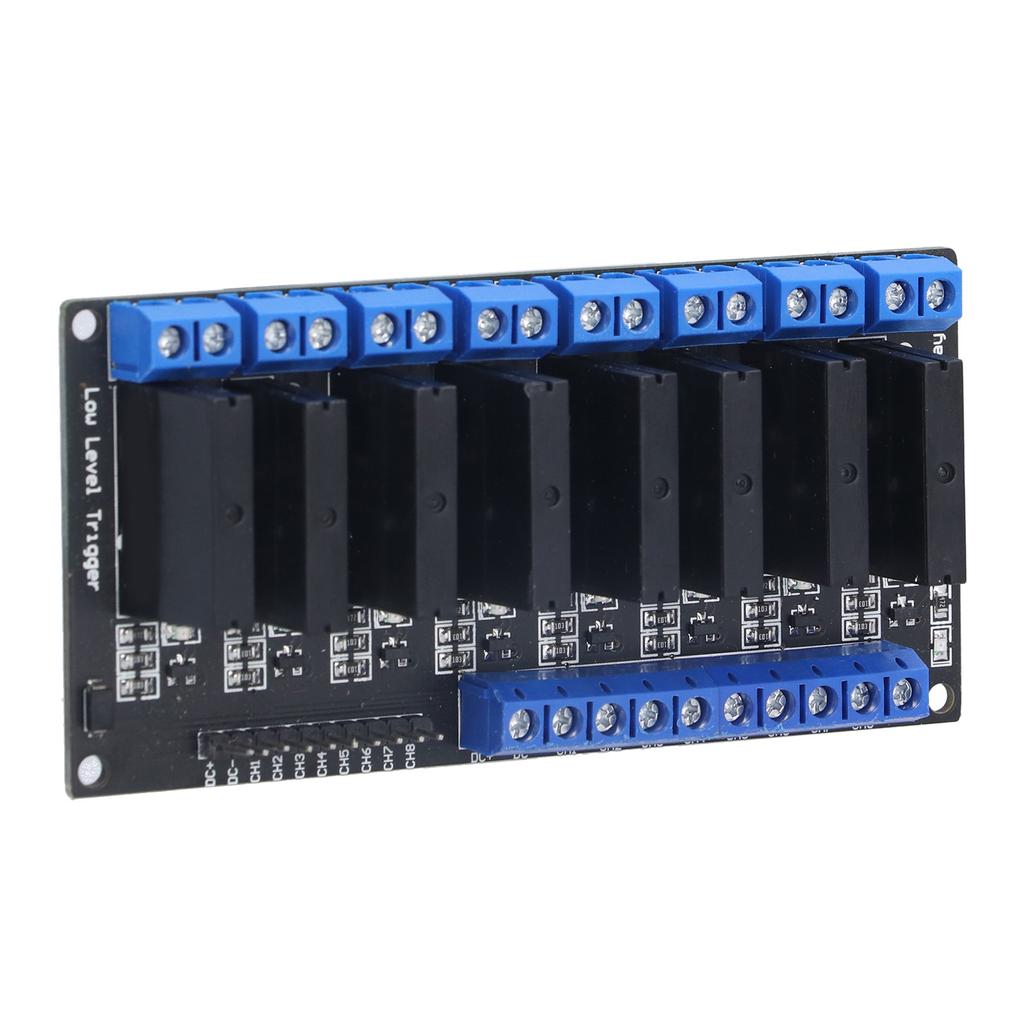

HYM281 8-Kanal-Halbleiterrelaismodul Low-Level-Treiberrelaismodul mit Sicherung

Besonderheit: 1. Das Modul ist mit einer Verpolungsschutzfunktion für die Stromversorgung ausgestattet, so dass es beim Anschluss der falschen Stromversorgung nicht beschädigt wird. 2. Der Ausgang ist mit einer Selbstwiederherstellungssicherung ausgestattet, um die sichere Verwendung dieses Relaismoduls zu gewährleisten. 3. Das Modul verfügt über 4 3-mm-Befestigungsbolzenlöcher für eine einfache Installation, die Zeit und Mühe spart, und jedes Relais verfügt über eine Statusanzeige. 4. Dieses 5-V-8-Kanal-Relaismodul verfügt über eine stabile Leistung der elektronischen Komponenten, sodass Ihre Geräte stabil arbeiten können. 5. Geeignet für Studenten, Ingenieure, Techniker, Fabriken, Heimwerker, Elektronik-Enthusiasten usw. Spezifikation: Gegenstandsart: Relaismodul Material: Kupfer verkleidet Laminat Modell: HY-M281 Für dich: Ca. 105 x 52 x 25 mm(L x B x H) Eingangsleistung: 5V DC (160MA) Ruhestrom: 0MA Arbeitsstrom: 90MA Triggerspannung: 0-2,5 V Triggerstrom: 2MA Eingangssteuersignal Spannung: (0-2,5 V Status Niedriger Pegel Relais EIN) (3,3-5 V Zustand Hochpegelrelais AUS) Modul-Schnittstelle: Eingangsteil: DC+: Schließen Sie das Netzteil positiv an (Drücken Sie die Relaisspannungsversorgung) DC-: Die Kathode eines Netzteils CH: Relaismodul Signal Trigger Ende (High-Level-Trigger effektiv) Bedeutung von hohem Niveau und niedrigem Niveau: Bei der Hochpegeltriggerung liegt eine positive Spannung zwischen dem Signal und dem Hochpegeltrigger. Bei der Hochpegeltriggerung liegt eine positive Spannung zwischen dem Signal und dem (IM) Normalerweise liegt zwischen dem positiven und dem negativen Pol der Stromversorgung eine Spannung, und das Auslöseende des Auslösers ist mit dem positiven Pol der Stromversorgung verbunden. Wenn das Auslöseende eine positive Spannung aufweist oder die Auslösespannung erreicht, wird das Relais angezogen. Ein niedriger Triggerpegel bezieht sich auf eine Signalauslösespannung zwischen dem Ende und der negativen Elektrode der Stromversorgung von 0 V, oder eine Triggeranschlussspannung, die niedriger als die positive Stromversorgungsspannung ist. Ein niedriger Triggerpegel kann auslösen, sodass das Relais angezogen wird. Normalerweise wird das Triggerende mit der Kathode der Stromversorgung verbunden und der Triggeranschluss ist im Triggermodus, sodass das Relais angezogen wird. Paketliste: 1 x 8-Kanal-Halbleiterrelaismodul Hinweis: 1. Die Stromversorgung des Moduls: Die Stromversorgung muss Gleichstrom sein und die Spannung muss mit der Spannung des Relais übereinstimmen 2. Verdrahtungsmethode: Wenn der Signalauslöseranschluss einen niedrigen Triggerpegel aufweist, wird das Relais eingeschaltet und das Gerät arbeitet mit Strom
