Besonderheit:
1. Memory-Funktion ausschalten: Besitzt eine Ausschalt-Speicherfunktion, kein Zurücksetzen erforderlich, bequem und praktisch
2. 32 Gemeinsame Funktionen: Verzögerungsrelaismodul enthält 32 gängige Funktionen, um mehr Anwendungsbedürfnisse zu erfüllen
3. 0,01s bis 999m Einstellbare Verzögerungszeit: Verzögerungszeitbereich von 0,01 Sekunde bis 999 Minuten einstellbar, entsprechend einer Vielzahl von Anwendungsszenarien
4. Verschiedene Geräte steuern: Relaiskarte kann Magnetventile, Wasserpumpen, Motoren, Lichtleisten usw. steuern.. frei laufen
5. Steuern von DC- oder AC-Lasten bis 5A: Die Eingangsspannung beträgt DC 7~30V, und die Ausgangsleistung kann DC- oder AC-Lasten innerhalb von 5A steuern.
Spezifikation:

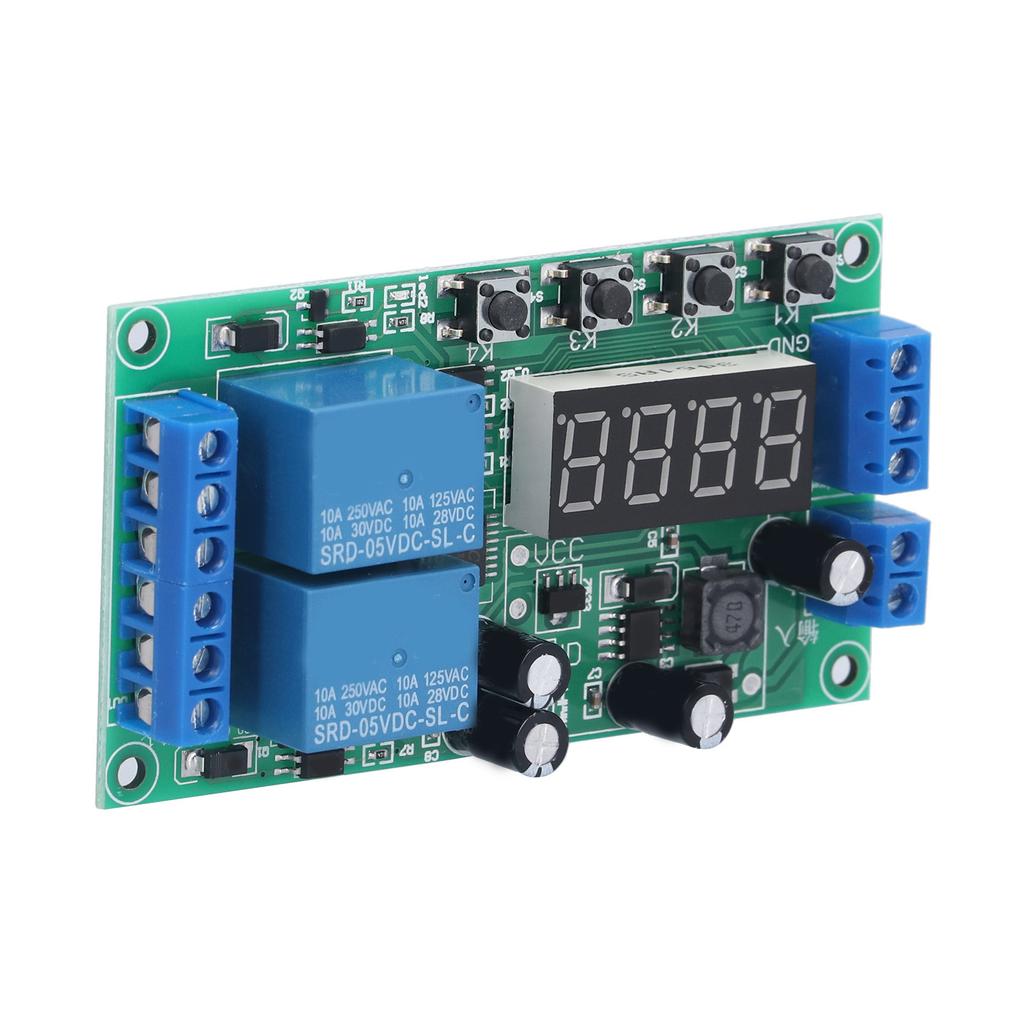

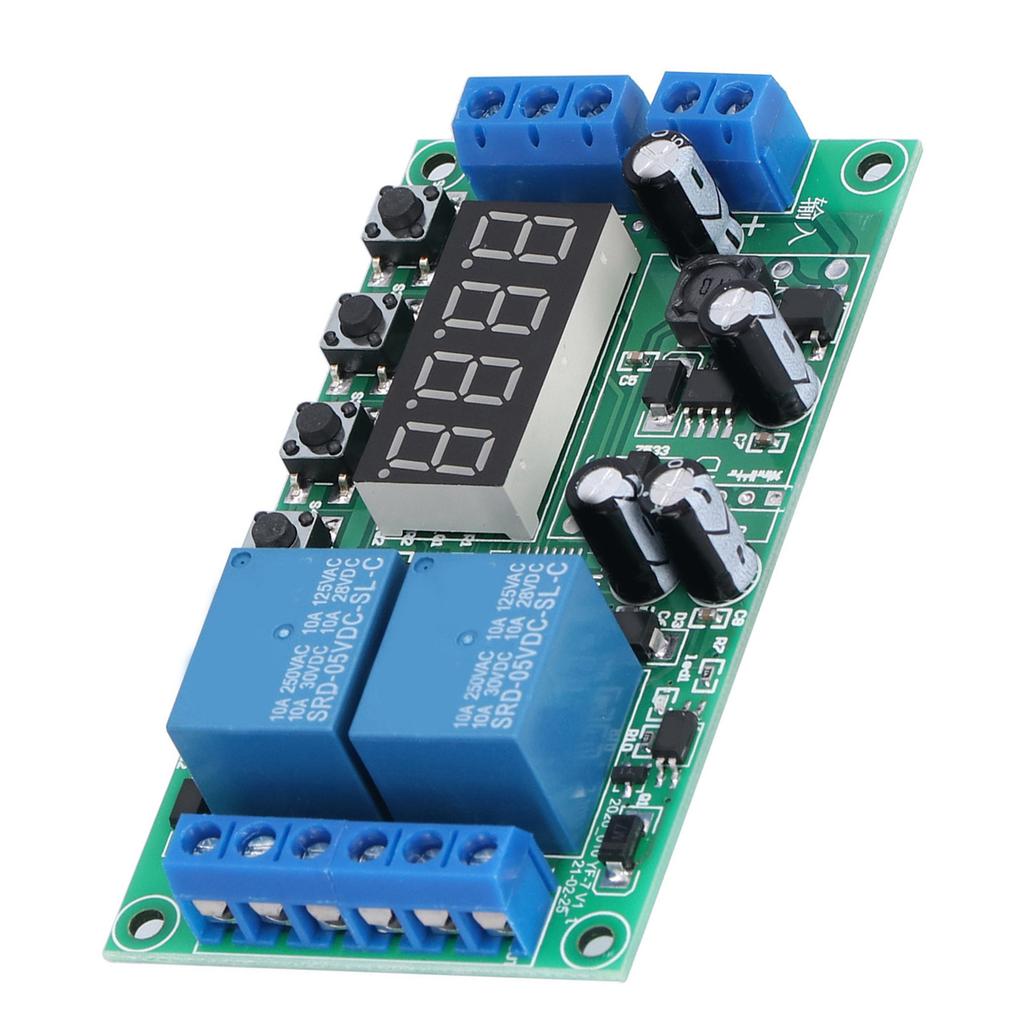

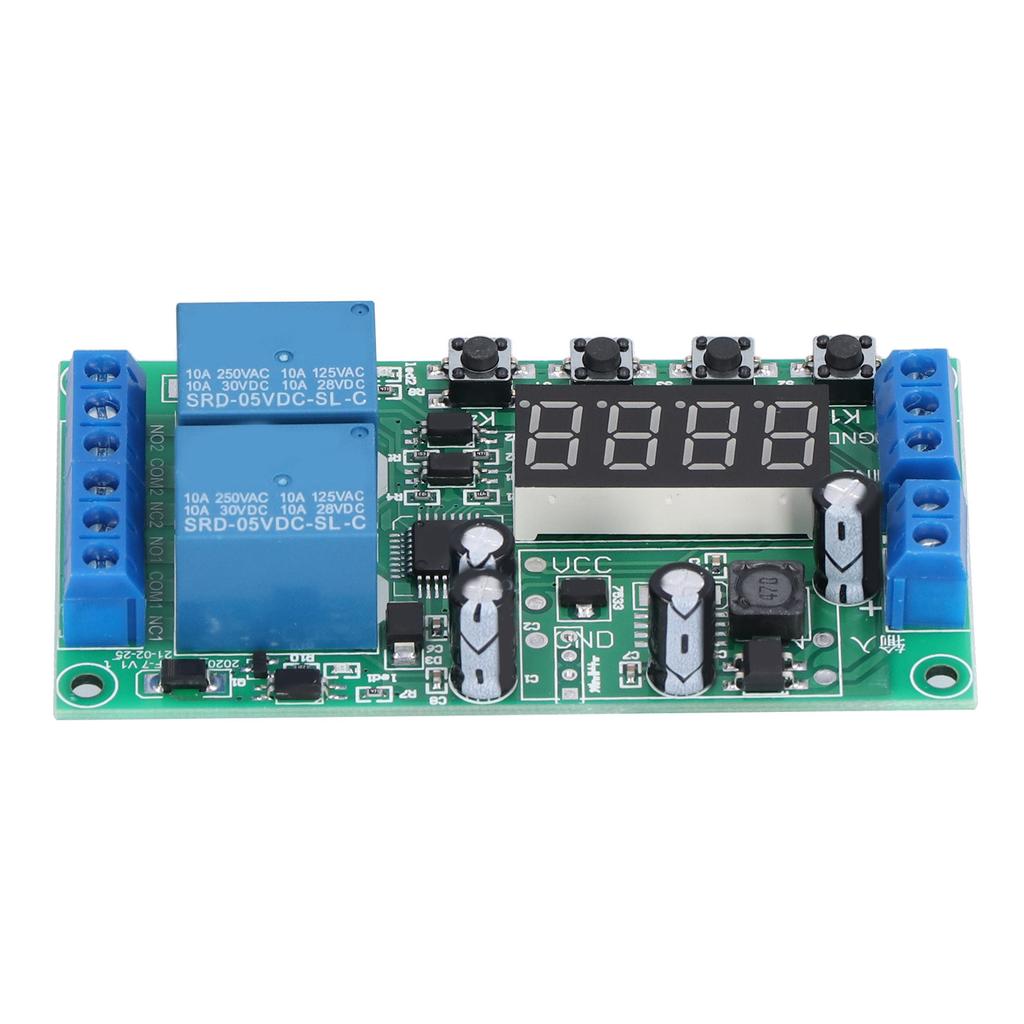

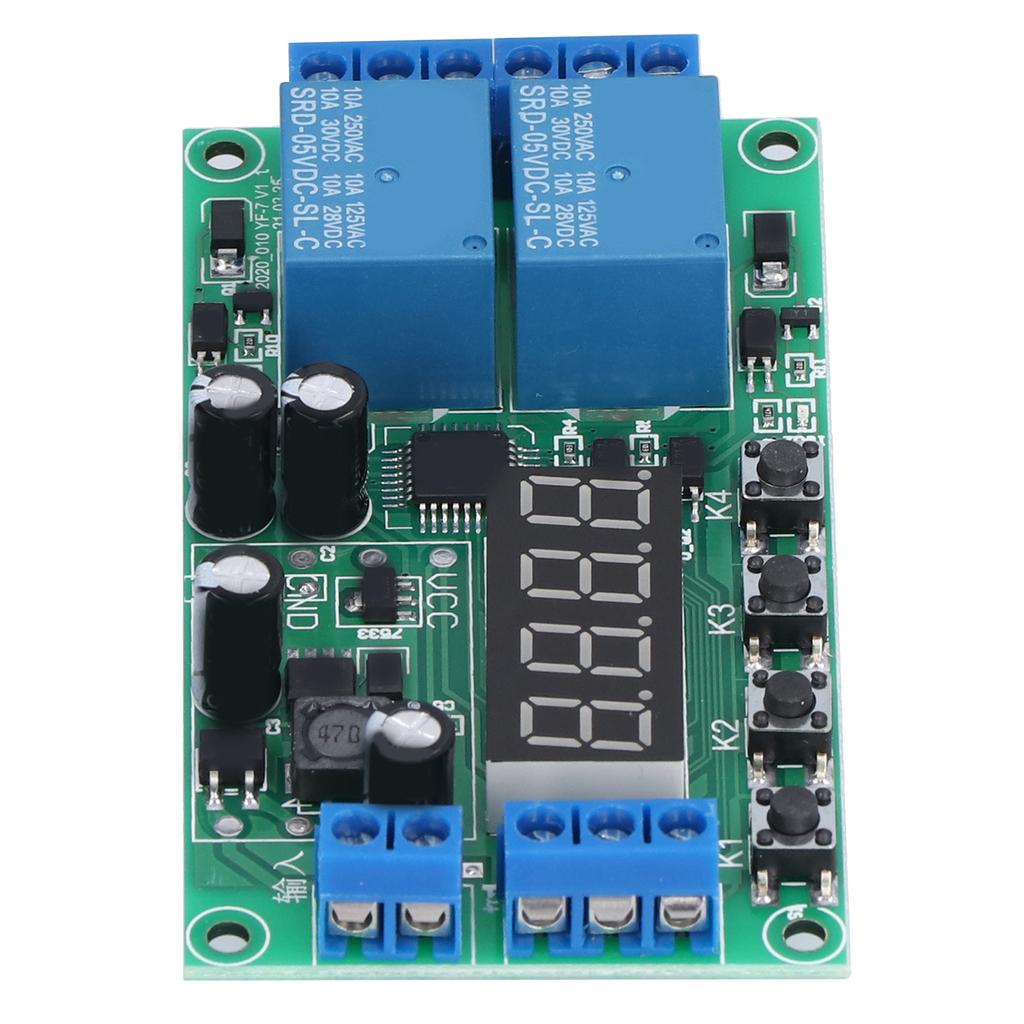

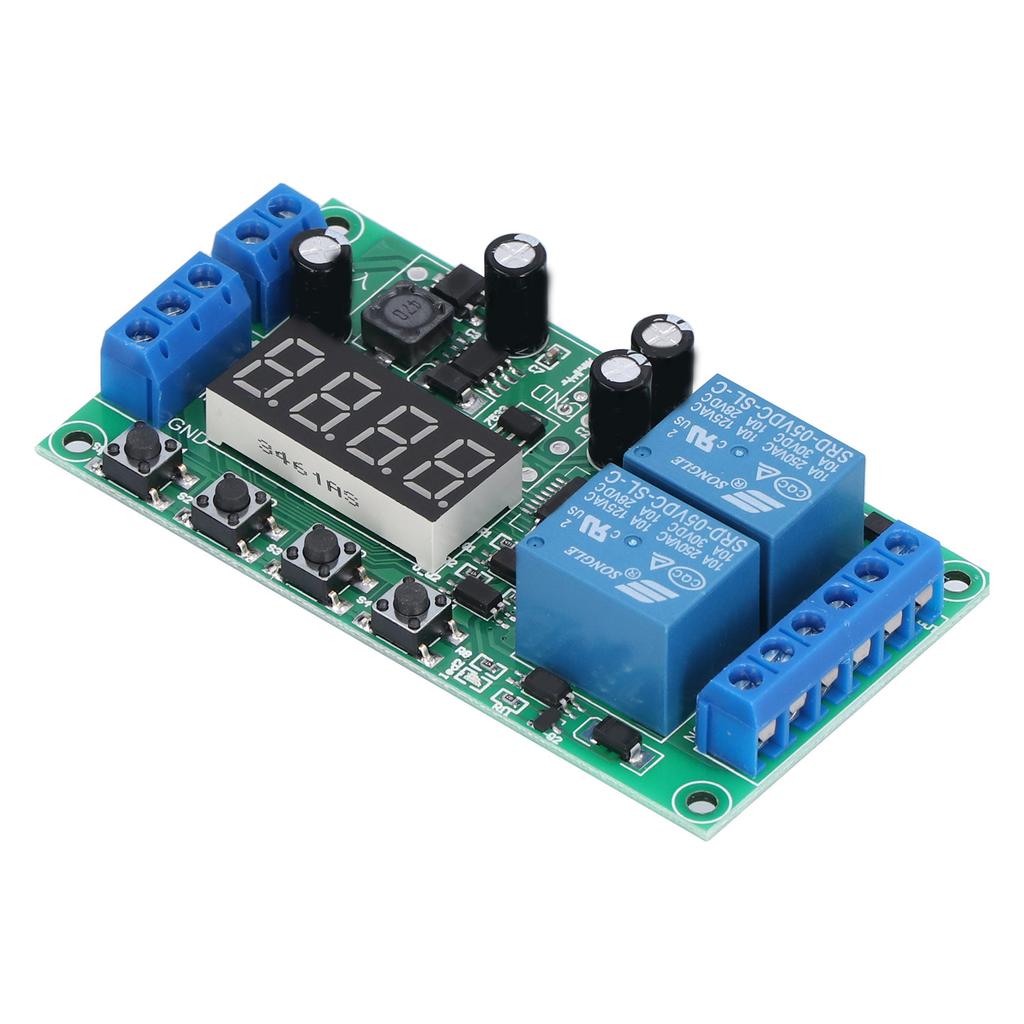

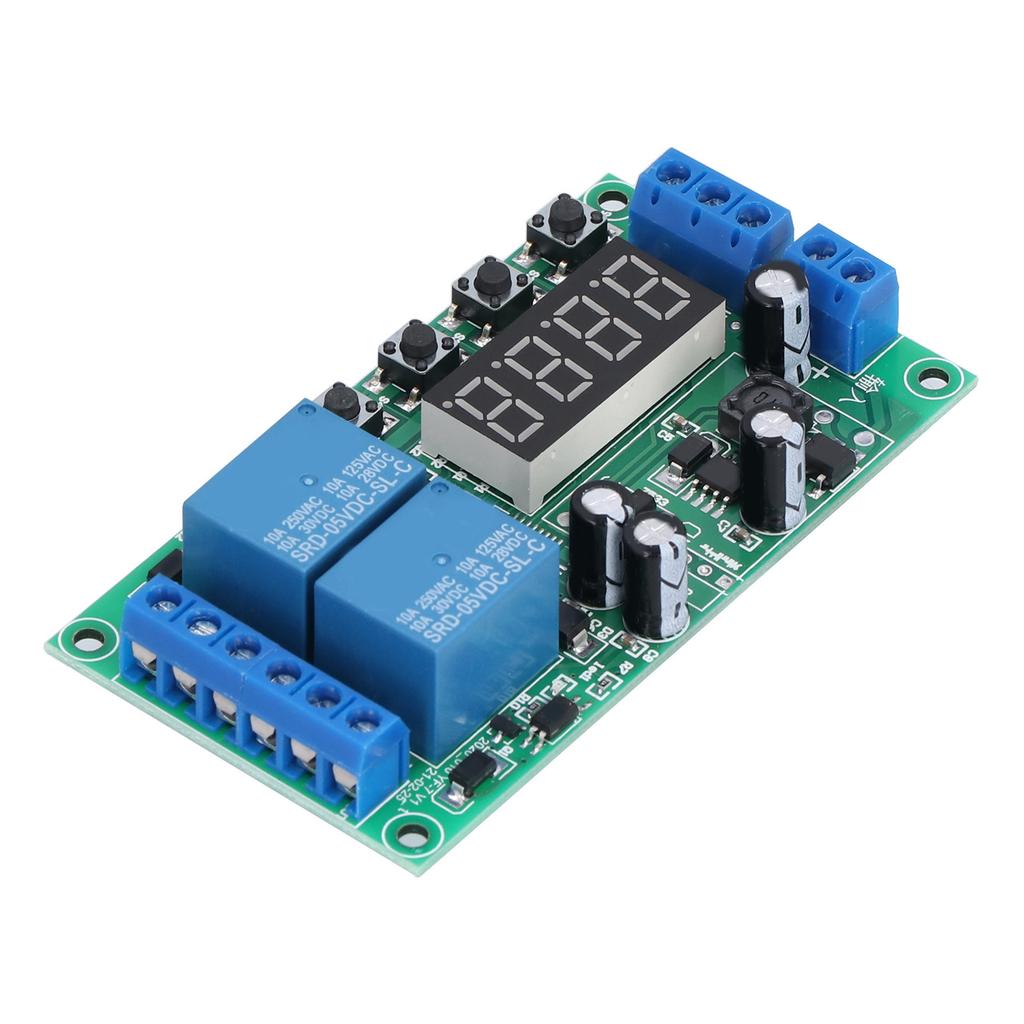

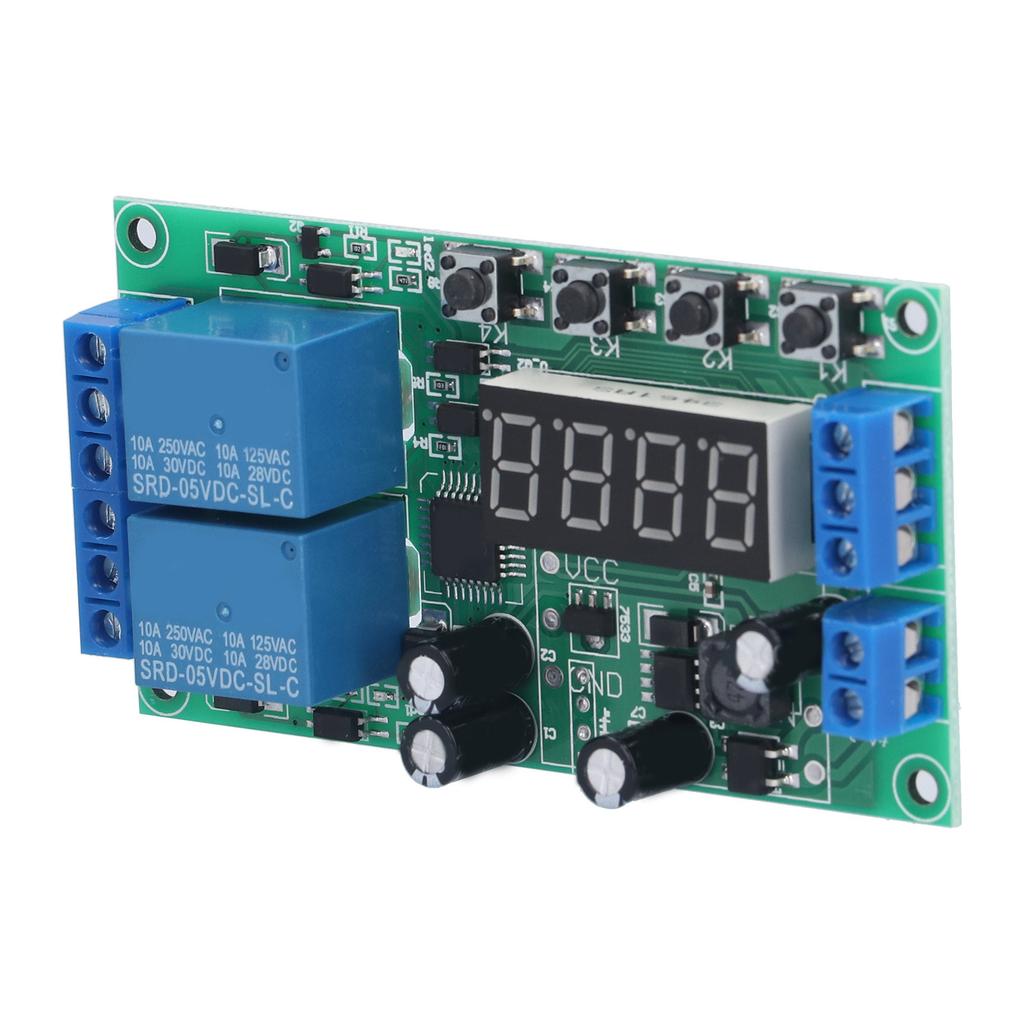

Gegenstandsart: Verzögerung-Relais-Modul
Produktmodell: YF-7
Ausgangsleistung: Kann DC- oder AC-Last innerhalb von 5A steuern
Zeitspanne: 0,01 Sekunde - 999 Minuten jederzeit einstellbar

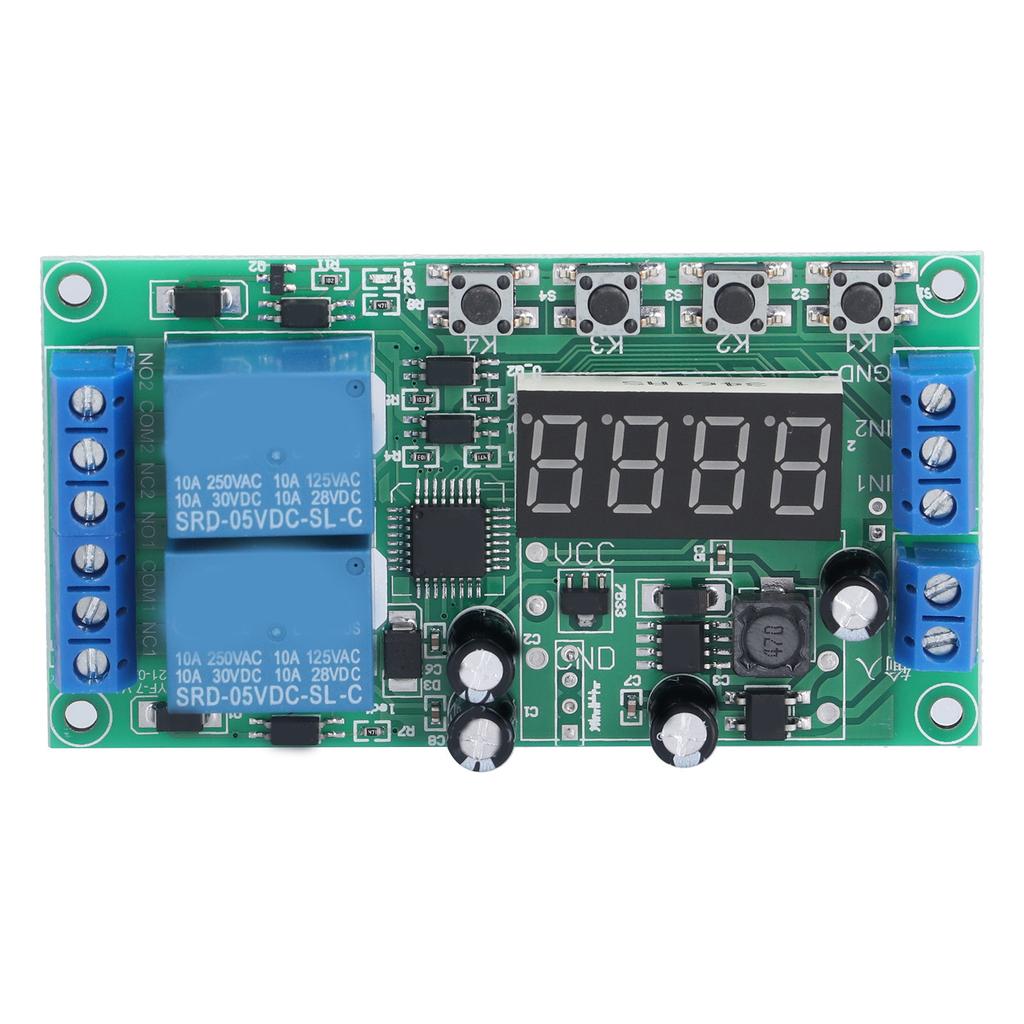

Verdrahtung Port Beschreibung:
Links 1, +: Eingangsleistung positiv
Links 2, -: Eingangsleistung negativ
Links 3. Signal 1: Positiver Signaleingangsanschluss
Links 4. Signal 2: Positiver Signaleingangsanschluss
Links 5. Gemeinsamer Draht: Negativer Pol des Signaleingangsanschlusses (Signal 1 und Signal 2 teilen sich einen Minuspol)
Rechts 1, Normal geschlossen 1: Relais 1 ist eine normalerweise geschlossene Schnittstelle. Das Relais wird vor dem Schließen ausgesetzt und nach dem Schließen mit COM kurzgeschlossen.
Rechts 2, Öffentlich 1: Öffentliche Schnittstelle von Relay 1
Rechts 3. Normalerweise offen 1: Relais 1 ist eine normalerweise offene Schnittstelle, die vor dem Schließen des Relais mit COM kurzgeschlossen und nach dem Schließen ausgesetzt wird
Rechts 4. Normalerweise geschlossen 2: Relais 2 Schließerkontakt, das Relais ist vor dem Anziehen stromlos und nach dem Anziehen mit COM kurzgeschlossen.
Rechts 5. Gemeinsam 2: Relais 2 gemeinsame Schnittstelle
Rechts 6. Normalerweise offen 2: Relais 2 ist eine normalerweise offene Schnittstelle. Das Relais ist vor dem Einschalten kurz mit COM verbunden und hängt nach dem Einschalten.
Funktionsliste: Sie können die Funktion nach dem Kauf beliebig einstellen, das Handbuch liegt bei; Jeder Parametersatz kann gespeichert werden, wenn die Stromversorgung ausgeschaltet ist
Alle Funktionen in P-11 bis P-44 sind wie folgt; Signal 1 entspricht Relais 1; Signal 2 entspricht Relais 2;
Die beiden Kanäle können gleichzeitig ausgelöst werden; unabhängig voneinander; beeinflussen sich nicht gegenseitig; die jeweiligen Relais der jeweiligen Signalröhren
P-11: Joggen (um das Signalrelais einzuziehen, verschwindet das Signal und das Relais stoppt)
P-12: Selbstverriegelnd (Schalten Sie das Signalrelais einmal ein und stoppen Sie das Signalrelais erneut)
P-13: Geben Sie das Signal, und das Relais stoppt automatisch nach dem Schließen für eine Sekunde; Das Auslösen ist während des Verzögerungszeitraums ungültig
P-14: Geben Sie das Signal, das Relais stoppt automatisch für eine Sekunde; Auslöser für die erneute Zeitsteuerung während der Verzögerungszeit
P-15: Geben Sie das Signal, das Relais stoppt automatisch für eine Sekunde; Während der Verzögerungszeit wird der Überlagerungstimer ausgelöst
P-16: Geben Sie das Signal, und das Relais stoppt automatisch für eine Sekunde; Zurücksetzen des Triggers während des Verzögerungszeitraums
P-17: Geben Sie das Signal, das Relais ist geschlossen, das Eingangssignal wird getrennt, und die Stromversorgung wird nach dem Start des Timings eine Sekunde ausgeschaltet, und das Signal wird während der Verzögerungsperiode ausgegeben, und das Timing stoppt
P-18: Nach dem Einschalten wird das Relais sofort geschlossen und nach einer Verzögerung von A Sekunden ausgeschaltet; bis zum nächsten Einschalten
P-21: Geben Sie das Signal, nach einer Verzögerung von einer Sekunde ist das Relais geschlossen
P-22: Geben Sie das Signal nach mehr als einer Sekunde, das Relais ist geschlossen, das Signal verschwindet und das Relais stoppt
P-23: Nachdem das Signal für mehr als eine Sekunde verschwunden ist, wird das Relais geschlossen, das Signal verschwindet und das Relais stoppt
P-24: Es gibt ein Signal. Nach einer Sekunde wird das Relais geschlossen. Nachdem das Signal für mehr als eine Sekunde verschwunden ist, stoppt das Relais.
P-25: Es gibt ein Signal. Nach einer Sekunde wird das Relais geschlossen. Wenn es ein anderes Signal für mehr als eine Sekunde gibt, stoppt das Relais.
P-26: Wenn es ein Signal gibt, stoppt das Relais nach dem Schließen für eine Sekunde, und wenn das Signal verschwindet, stoppt das Relais nach dem Schließen wieder für eine Sekunde.
P-27: Liegt ein Impulssignal vor, stoppt das Relais; Wenn kein Impulssignal vorhanden ist, wird das Relais für eine Sekunde geschlossen; (Das Signal wird fortgesetzt oder das Signal verschwindet, wird als kein Impulssignal betrachtet)
P-28: Nach dem Einschalten wird das Relais nach einer Verzögerung von einer Sekunde geschlossen, bis die Stromversorgung ausgeschaltet wird.
P-31: Nach dem Einschalten wird das Relais für eine Sekunde geschlossen, für B Sekunde getrennt, Endlosschleife; Abschaltstopps
P-32: Wenn ein Signal vorhanden ist, starten Sie die Endlosschleife P-31; Wenn das Signal verschwindet, beenden Sie die Schleife
P-33: Geben Sie ein Signal zum Starten der P-31-Endlosschleife; geben Sie ein anderes Signal, um die Schleife zu beenden
P-34: Nach dem Einschalten wird das Relais nach einer Verzögerung von A Sekunden geschlossen und stoppt, nachdem es B Sekunden lang geschlossen war
P-35: Es gibt ein Signal, nach einer Verzögerung von A Sekunde wird das Relais geschlossen, und das Relais wird geschlossen, nachdem es für B Sekunden geschlossen wurde.
P-36: Wenn es ein Signal gibt, wird das Relais nach einer Sekunde geschlossen, und nach B Sekunde stoppt das Relais, das Signal verschwindet und der Timer wird gelöscht und gestoppt.
P-37: Wenn ein Signal vorhanden ist, stoppt das Relais automatisch für eine Sekunde, wenn das Relais geschlossen ist, und zählt dann für B Sekunden, nachdem es gestoppt wurde. Der Signalauslöser ist innerhalb der Zeit A+B ungültig.
P-38: Wenn es ein Signal gibt, stoppt das Relais automatisch, wenn es für eine Sekunde geschlossen ist, und nach dem Anhalten und Zählen für B Sekunden stoppt es automatisch, wenn es für eine Sekunde wieder geschlossen wird.
P-41: Keine Aktion, wenn es ein Signal gibt; auslösen, wenn das Signal verschwindet; Das Relais wird nach einer Verzögerung von A unterbrochen
P-42: Das Signal verschwindet, nach Verzögerung der Zeit A arbeitet das Relais; Arbeitszeit B endet
P-43: Das Signal verschwindet. Nachdem die Zeit A überschritten ist, arbeitet das Relais; die Arbeitszeit B endet
P-44: Nachdem das Signal mehr als A mal gegeben wurde, wird das Relais für B-Sekunden geschlossen und stoppt
P-45: Nach dem Einschalten arbeitet Relais 1 eine Sekunde lang und trennt dann; Relais 2 funktioniert für B-Sekunde und trennt die Verbindung
P-46: Geben Sie Signal 1 an, nachdem Relais 1 für A-Sekunden arbeitet und die Verbindung trennt; Relais 2 arbeitet für B-Sekunden und trennt sich
P-47: Geben Sie Signal 1, nach Relais 1 funktioniert für eine Sekunde; Relais 2 beginnt zu arbeiten; nach B-Sekunde werden die Relais 1, 2 gleichzeitig getrennt
P-48: Nach dem Einschalten arbeitet Relais 1 für A Sekunden und schaltet dann ab.; stoppt für B-Sekunden; Relais 2 arbeitet für C-Sekunden und trennt und stoppt für D-Sekunden; Zyklus
Anweisungen zum Einstellen von Schaltflächen: Anzeige "————" beim Einschalten bedeutet Eintritt in den Standby-Zustand;
Drücken Sie K1 zum ersten Mal, (Es dauert mehr als 1 Sekunde, bis es wirksam ist, um Fehlauslösungen zu verhindern.) Anzeige: P-11: K2-Einstell-Hauptmodus, K3K4-Einstellfunktion
Drücken Sie K1 zum zweiten Mal, der Bildschirm zeigt: A00x: K2 und K3 justieren beim ersten Mal A, K4 passt den Kommapunkt an (Zeiteinheit)
Drücken Sie K1 zum dritten Mal, der Bildschirm zeigt: b00x: K2 und K3 stellen das zweite Mal B ein, K4 stellt den Kommapunkt ein (Zeiteinheit)
Drücken Sie K1 zum vierten Mal, der Bildschirm zeigt: C00x: K2 und K3 stellen das zweite Mal B ein, K4 stellt den Kommapunkt ein (Zeiteinheit)
Drücken Sie K1 zum 5. Mal, der Bildschirm zeigt: d00x: K2 und K3 stellen das zweite Mal B ein, K4 stellt den Kommapunkt ein (Zeiteinheit)
Drücken Sie K1 zum 6. Mal, zeigen Sie "————" an, um anzuzeigen, dass die Einstellung abgeschlossen ist, und gehen Sie in den Standby-Zustand über.
Drücken Sie K4 im Standby-Modus, um das Display dauerhaft auszuschalten / einzuschalten und in den Modus mit niedrigem Stromverbrauch zu wechseln
Paketliste:
1 x Delay Relais-Modul
