Ursprung : Festlandchina
JDiag P100 Neue Generation Automobil Elektrisches Kreislaufsystem Tester für PKW und LKW 0V - 70VAllgemeine Beschreibung Werkzeug ist der beste elektrische Tester, der die Diagnosezeit in allen 6-30V Fahrzeug-Elektriksystemen nach einem einfachen Anschluss des Werkzeugs an die Fahrzeugbatterie reduziert, können Sie:
1. Ermitteln Sie auf einen Blick, ob ein Stromkreis positiv, negativ oder offen ist, ohne die Klemmen von einem Batteriepol zum anderen umstecken zu müssen.
2. Prüfen Sie den Durchgang mit dem eingebauten Hilfserdungskabel.
3. Durch Drücken des eigenen Schalters des Testers leiten Sie einen positiven oder negativen Batteriestrom zur Sondenspitze, um die Funktion einer elektrischen Komponente ohne Verwendung von Überbrückungsdrähten zu testen.
4. Testen Sie schlechte Massekontakte dieses Stromkreisverfolgers sofort, ohne Spannungsabfalltests durchzuführen. Das Werkzeug ist außerdem kurzschlusssicher, sein interner Schutzschalter löst aus, wenn es überlastet wird.
Über den Automobil-Stromkreistester P100:
Rot/Grün-Polaritätsanzeige (Positiv/Negativ und Tests in verschiedenen Modi zeigen rote/grüne Kontrollleuchten an).
LCD-HD-Farbdisplay (Durch den Einsatz eines LCD-Farbbildschirms ist der Bildschirm klarer und die Daten intuitiver).
Unterstützung mehrerer Sprachen : Englisch, Deutsch, Französisch, Spanisch, Italienisch, Russisch, Portugiesisch.
1. Spannungs- und Polaritätsprüfung - Bestimmen Sie schnell die DC/AC-Spannung und die Postive/Negativ-Spannung.
2. Widerstandsdurchgangsprüfung – Der LCD-Bildschirm zeigt den Widerstandswert an.
3. Prüfung des AC-Schaltkreissignals – Schnelle Fehlerbehebung bei Problemen mit dem Sensorschaltkreis.
4. Komponenten Aktivierung in Ihrer Hand, im Fahrzeug oder W/Ground.
5. Testen von Anhängerlichtern und -anschlüssen – mit einem 10-m-Verlängerungskabel können Sie Autos oder Lastwagen testen.
6. Überprüfung auf fehlerhafte Massekontakte und Lokalisierung von Kurzschlüssen.
Was sind die Vorteile des Produkts?
Zweck des P100-Stromkreistastkopf-Kits :
* Batteriestatus diagnostizieren
* AC/DC-Spannung, Widerstand, Diodentest
* Komponentenaktivierung
* Kurzschluss finden
* Finde den gebrochenen Draht
* Finde die schlechte Masse
* Anhängerbeleuchtung testen
* Durchgang prüfen
* 20ft Verlängerungskabel
Spezifikationen:
1. Anzeige: TFT-Farbdisplay (160 x 128 dpi)
2. Betriebstemperatur: 0 bis 60°C (32 bis 140 ° F°)
3. Lagertemperatur: -40 bis 70°C (-40 bis 185 F°)
4. Externe Stromversorgung: 12,0 oder 24,0 V Stromversorgung über Fahrzeugbatterie
5. Maße: Länge 165 mm * Breite 40 mm * Höhe 27 mm
Testwerkzeug-Spezifikationen:
DC Spannungsbereich : 0-65V +1 Stelle
Widerstandsbereich : 0-200 K Ohm
Frequenzgang des Tondurchgangs
0 Hz bis 10 KB Hz
Leistungsschalter
Nennstrom: 1-10 Ampere
Prüfnorm:
100% aktuell : keine Reise
150% Strom : Fahrt in einer Stunde
200% Strom : Trip in 3-30 Sekunden.
300% Strom : Trip in 0,5-4,0 Sekunden.

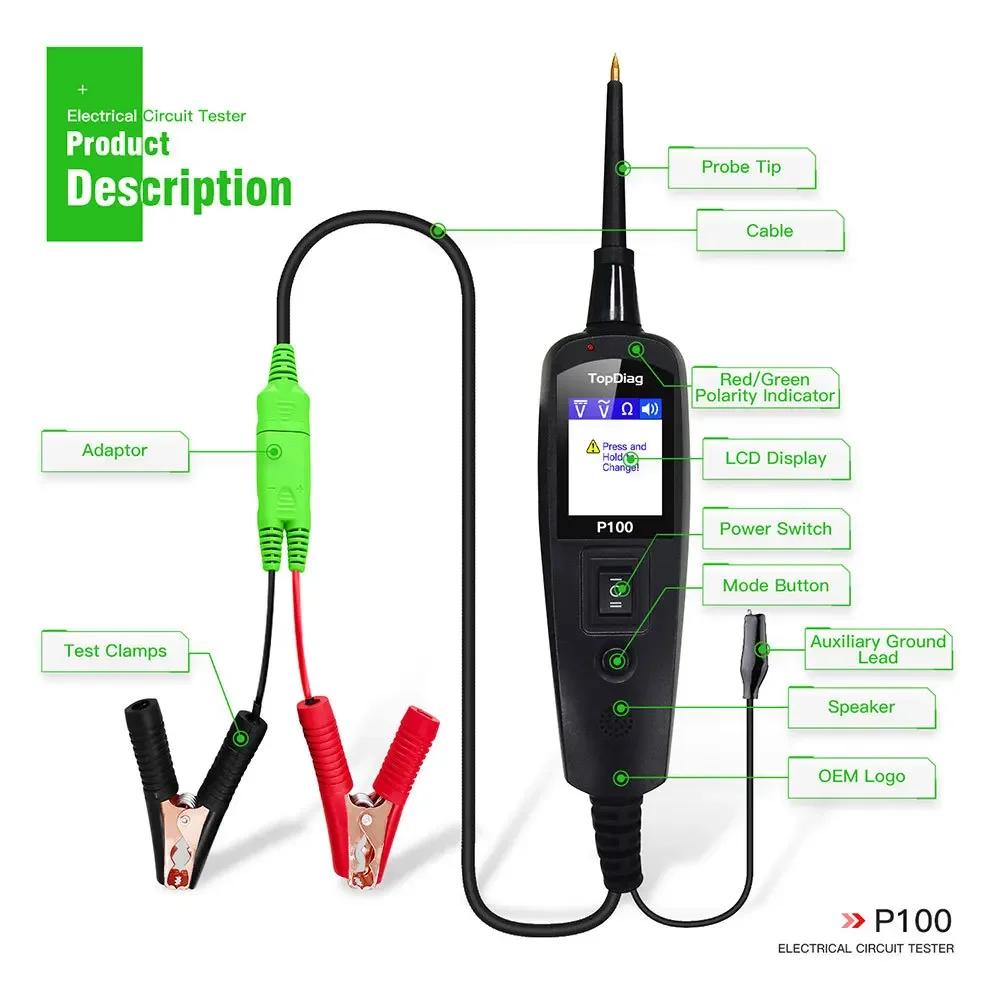

1. Messspitze des elektrischen Testers- Inhalte die zu testenden Schaltungen oder Bauelemente2. Scheinwerfer- beleuchten dunkle Arbeitsbereiche oder Arbeitsbereiche bei Nacht3. Rot/grüne Polaritätsanzeige- identifiziert positive, negative oder offene Stromkreise die rote Anzeige leuchtet, wenn die Sondenspitze einen positiven Stromkreis berührt die grüne Anzeige leuchtet, wenn die Sondenspitze einen negativen Stromkreis berührt4. LED-Anzeige- zeigt Testergebnisse an5. Netzschalter- ermöglicht es Ihnen, einen positiven oder negativen Batteriestrom zur Spitze zu leiten, um die Funktion elektrischer Komponenten zu aktivieren und zu testen6. Modus-Taste- wählt den Arbeitsmodus: Wechselspannung, Gleichspannung, Widerstand, Diode7. Lautsprecher- wenn der Audioton eingeschaltet wird, ist ein Piepton zu hören8. Hilfserdungsleitung - Hilfstest als Erdungsleitung9. Adapter- wird an die Batterie angeschlossenEs gibt vier Modi zur Diagnose des Stromprüfers, auf die durch Drücken der Modustaste und Durchschalten zugegriffen werden kann.Gleichspannung:Berühren Sie mit der Sondenspitze einen Stromkreis, dann zeigt die LCD-Anzeige die Gleichspannung mit einer Auflösung von 0,1 Volt Wechselspannung an.:Berühren Sie mit der Sondenspitze einen Stromkreis, dann zeigt das LCD-Display den Maximalwert an.. Spannung, die min. Spannung, Frequenz und TastverhältnisWiderstand:Berühren Sie mit der Sondenspitze eine Schaltung, dann zeigt das LCD-Display den Widerstand zwischen der Spitze und der Hilfsmasseleitung an. Ton ein/aus:Drücken Sie kurz die Modustaste, um den Ton ein- oder auszuschalten, während Sie schnell drücken.(eine kurze Presse und Pressemitteilung)Die Modustaste, wenn ein kurzer hoher Ton zu hören ist, bedeutet dies, dass der Audioton eingeschaltet ist, wenn ein kurzer tiefer Piepton zu hören ist, ist der Audioton ausgeschaltet. Sicherheitsvorkehrungen und Warnungen zur Vermeidung von Personenschäden oder Schäden an Fahrzeugen und/oder dem Scanwerkzeug, lesen Sie dieses Handbuch zuerst sorgfältig und beachten Sie mindestens die folgenden Sicherheitsvorkehrungen, wenn Sie an einem Fahrzeug arbeiten.1. Führen Sie Kfz-Tests immer in einer sicheren Umgebung durch.2. Versuchen Sie nicht, das Werkzeug während der Fahrt zu bedienen oder zu beobachten. Die Bedienung oder Beobachtung des Werkzeugs führt zu Ablenkung des Fahrers und könnte einen tödlichen Unfall verursachen.3. Halten Sie Kleidung, Haare, Hände, Werkzeuge, Testgeräte usw. von allen beweglichen oder heißen Motorteilen fern.4. Bedienen Sie das Fahrzeug in einem gut belüfteten Arbeitsbereich, Abgase sind giftig.5. Legen Sie Klötze vor die Antriebsräder und lassen Sie das Fahrzeug während der Testläufe niemals unbeaufsichtigt.6. Seien Sie äußerst vorsichtig, wenn Sie in der Nähe des Inkognito-Zündverteilers, der Zündkabel und der Zündkerzen arbeiten. Diese Komponenten erzeugen gefährliche Spannungen, wenn der Motor läuft.7. Setzen Sie das Getriebe auf P(für A/T)oder N(M/T)und stellen Sie sicher, dass die Feststellbremse angezogen ist.8. Schließen Sie keine Testgeräte an oder ab, während die Zündung eingeschaltet ist oder der Motor läuft.9. Halten Sie das Werkzeug trocken, sauber und frei von Öl/Wasser oder Fett. Verwenden Sie bei Bedarf ein mildes Reinigungsmittel auf einem sauberen Tuch, um die Außenseite des Scanwerkzeugs zu reinigen.
