Besonderheit:
1. Besserer Sensor: Der Sender kann Temperatur und Luftfeuchtigkeit mit hoher Genauigkeit erfassen und ermöglicht so einen flexiblen Einsatz.
2. Übersichtliches Display: Der LCD-Bildschirm ermöglicht eine klare digitale Anzeige sowie eine bequemere Bedienung, um Zeit und Arbeit zu sparen.
3. Zuverlässige Arbeit: Durch die Kombination eines dedizierten Analogschaltkreises und eines 10–30 V breiten Spannungseingangs weist das Temperaturmessgerät eine hervorragende Haltbarkeit auf.
4. Einfach zu benutzen: Die Parameter lassen sich bequem über die Tasten einstellen und der gute Staubschutz sorgt für hohe Arbeitssicherheit.
5. Einfach zu installieren: Das geringe Gewicht und die kompakte Größe vereinfachen sowohl die Wandmontage als auch die Gleitschieneninstallation erheblich.
Spezifikation:
Gegenstandsart: Temperatursensor
Produktgröße: Ca.. 147 x 88 x 41 mm / 5,79 x 3,46 x 1,61 Zoll

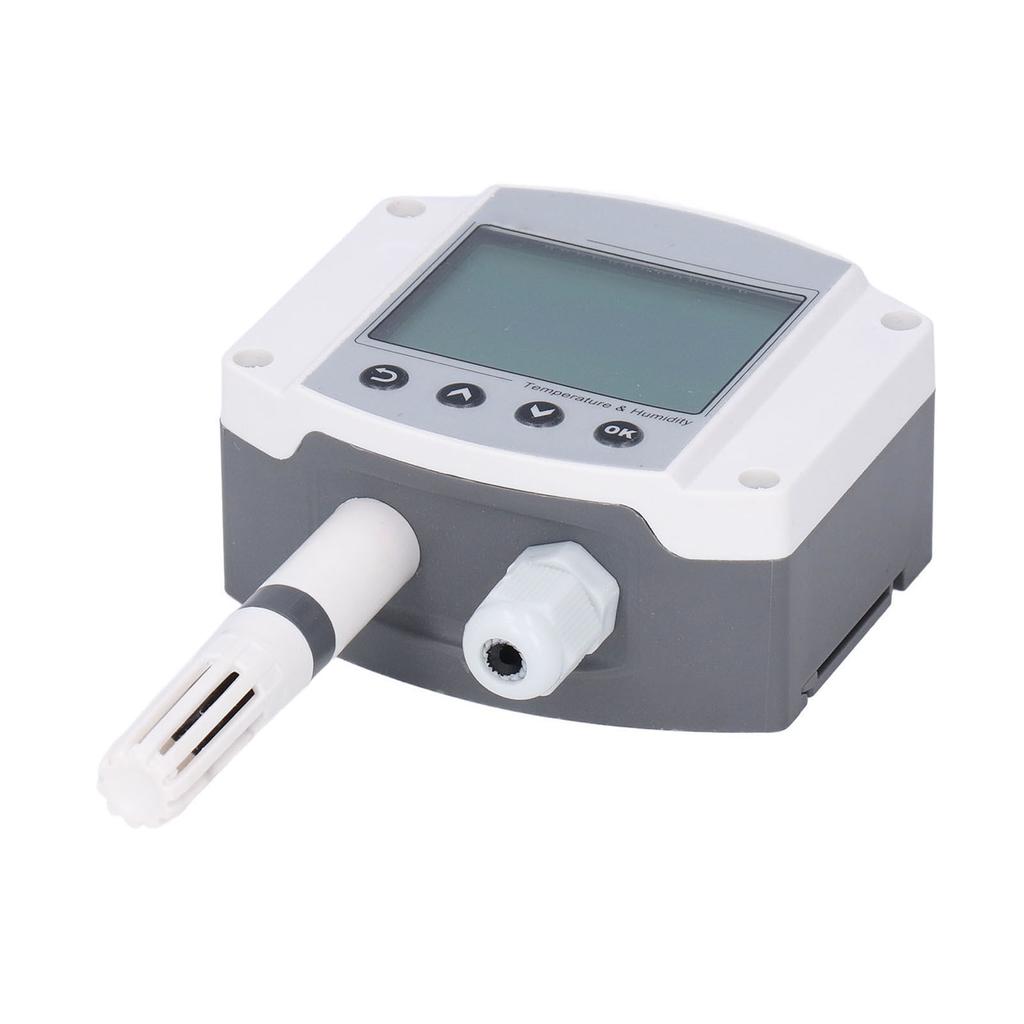

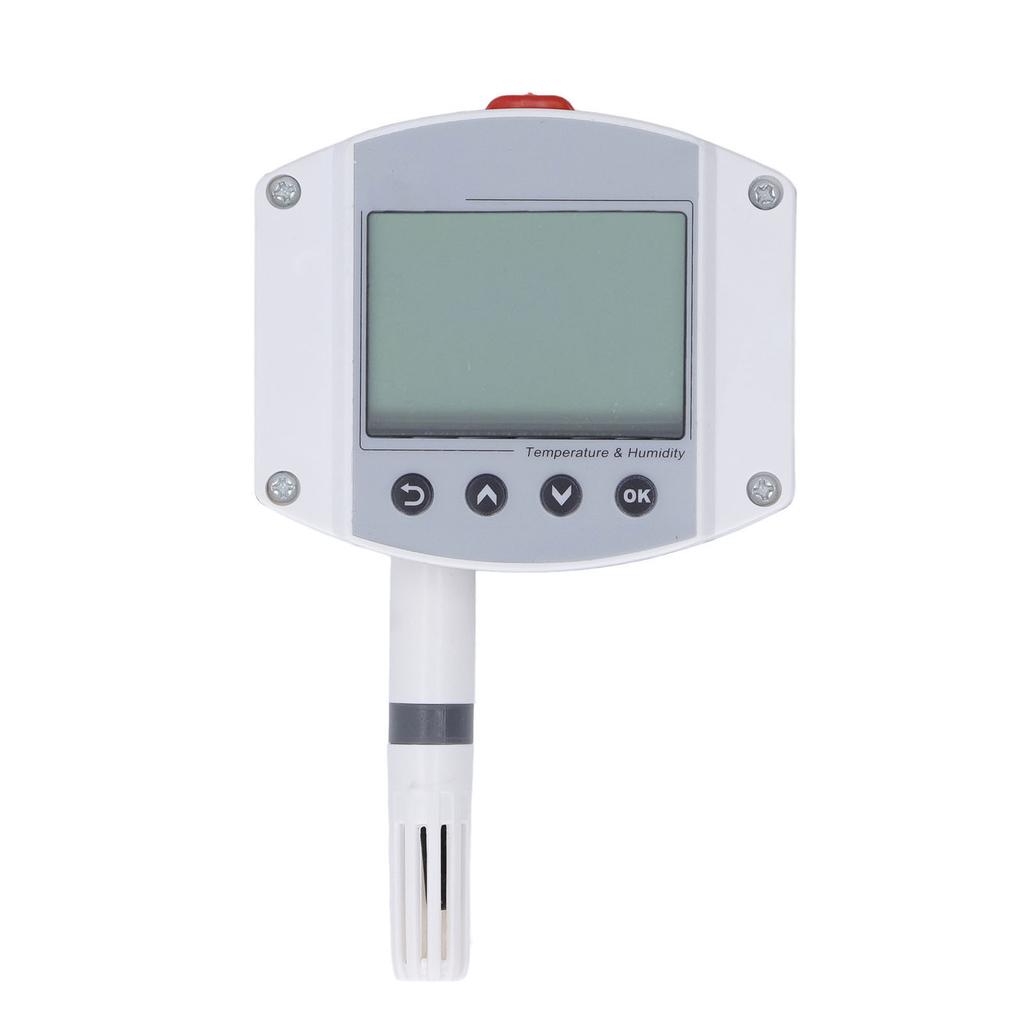

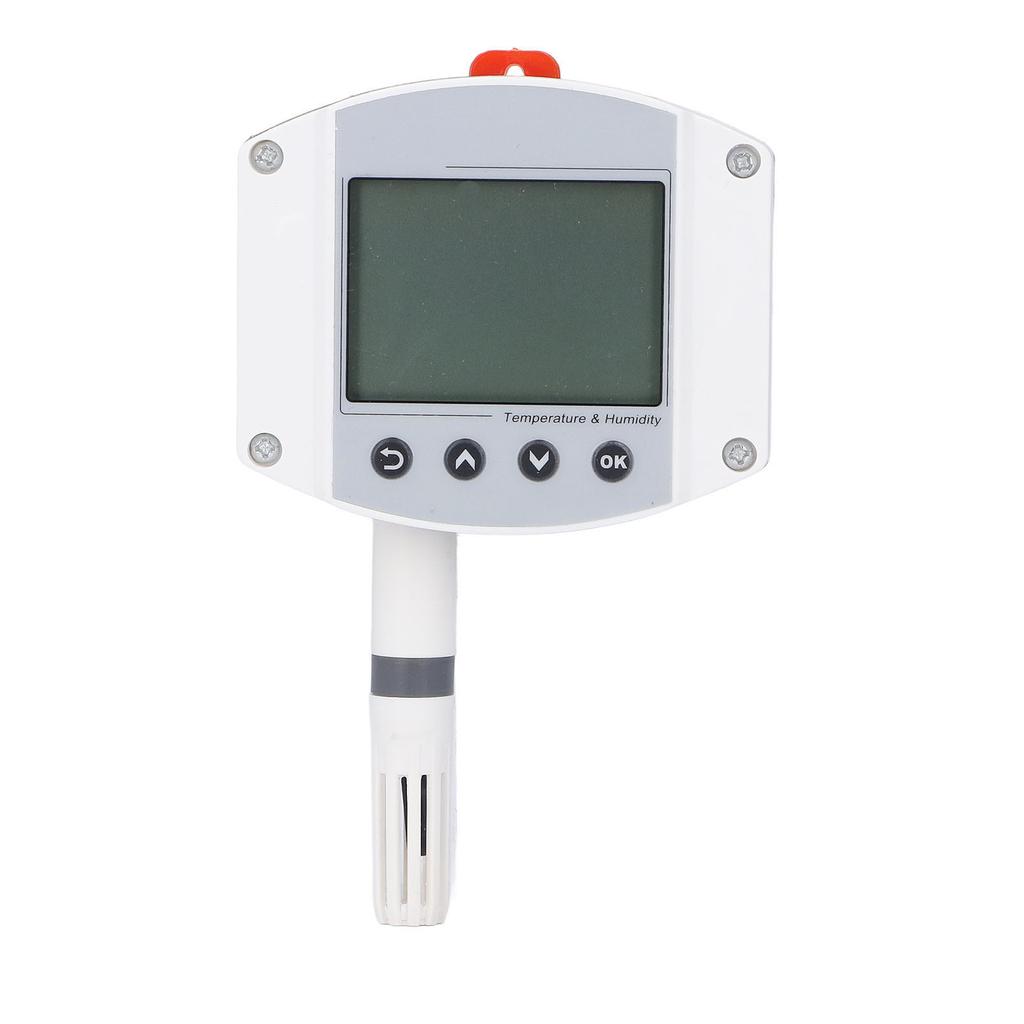

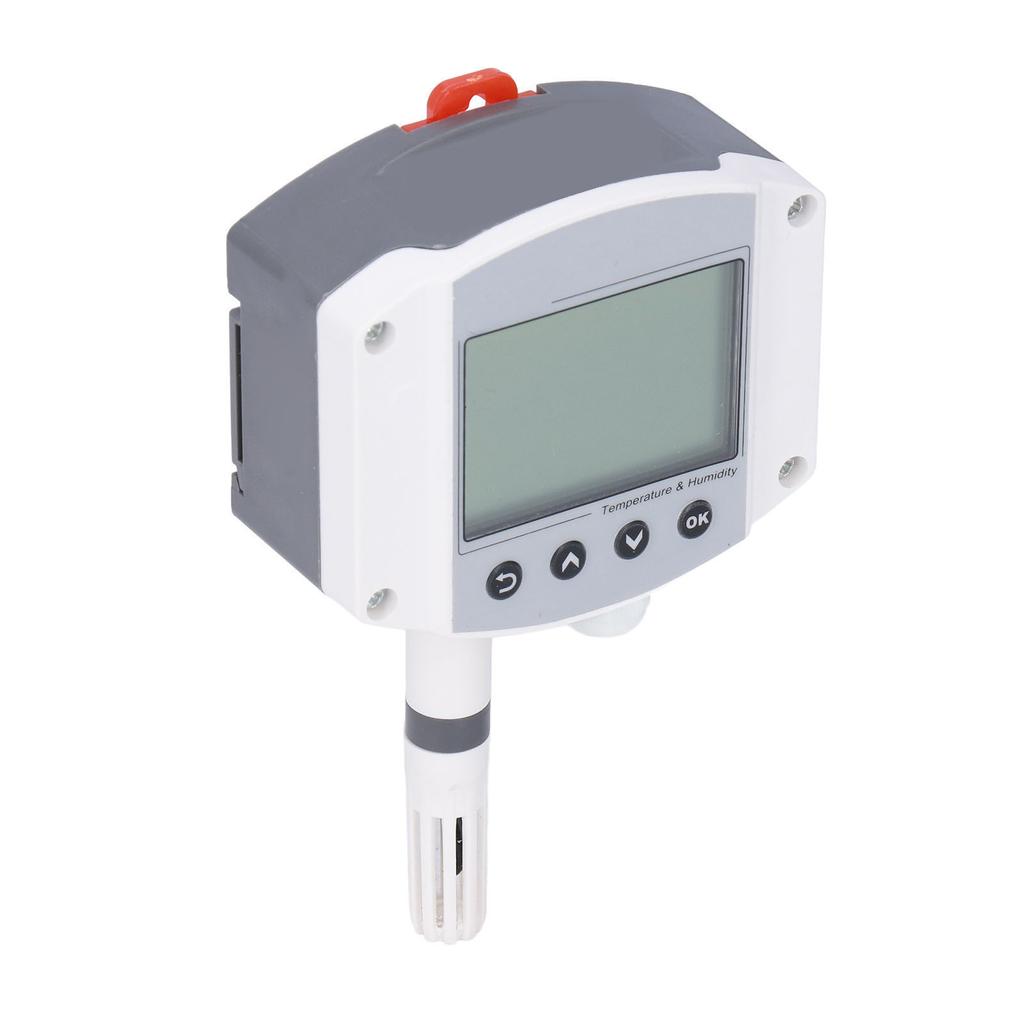

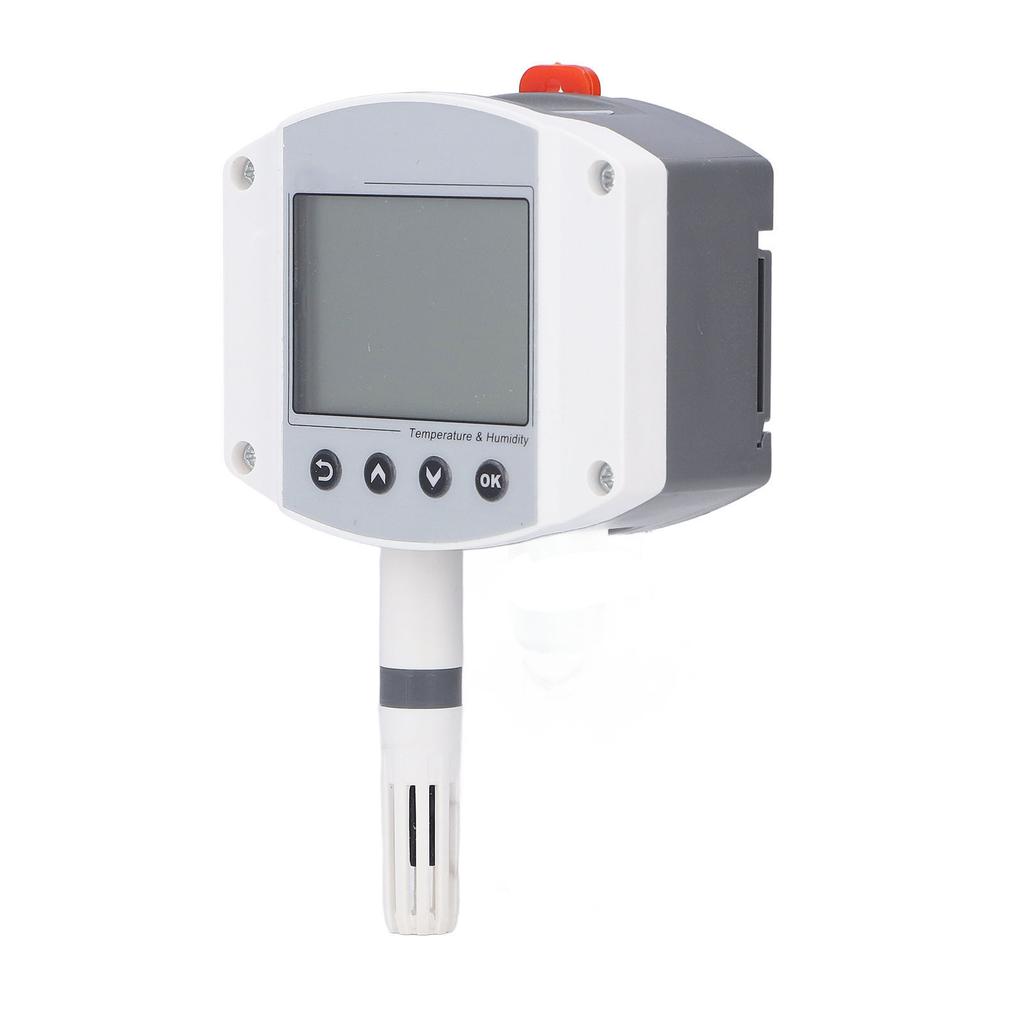

Produktübersicht: Der Transmitter ist ein industrielles Wandgehäuse mit hohem Schutzgrad. Die Schaltung verwendet einen Mikroprozessorchip in Industriequalität und einen hochpräzisen Temperatur- und Feuchtigkeitssensor, um eine hervorragende Zuverlässigkeit, hohe Genauigkeit und Austauschbarkeit des Produkts zu gewährleisten. Verwendet eine standardmäßige industrielle Schnittstelle mit 4 bis 20 mA analogem Signalausgang, kann an eine digitale Anzeige vor Ort, eine SPS, einen Wechselrichter, einen industriellen Steuerungshost und andere Geräte angeschlossen werden, sicher und zuverlässig, schönes Erscheinungsbild, einfache Installation.
Parameter:
Modell
RS-WS-120-2D-LCD
Gleichstromquelle (Standard)
DC 10 ~ 30V
Maximale Leistungsaufnahme
Stromausgang
1,2 W
Spannungsausgang
1,2 W
Eine Genauigkeit
Feuchtigkeit
+/-2 Prozent relative Luftfeuchtigkeit(60 % relative Luftfeuchtigkeit, 25 Grad Celsius )
Temperatur
+/-0,4 Grad Celsius (25 Grad Celsius )
B Genauigkeit
Feuchtigkeit
+/-3Prozent relative Luftfeuchtigkeit(60 % relative Luftfeuchtigkeit, 25 Grad Celsius )
Temperatur
+/-0,5 Grad Celsius (25 Grad Celsius )
Temperaturbereich
-40 Grad Celsius ~+120 Grad Celsius, Standard -40 Grad Celsius ~+80 Grad Celsius
Luftfeuchtigkeitsbereich
0 % relative Luftfeuchtigkeit – 100 % relative Luftfeuchtigkeit
Betriebstemperatur und Luftfeuchtigkeit des Senderschaltkreises
-20 Grad Celsius ~ +60 Grad Celsius, 0 % relative Luftfeuchtigkeit ~ 95 % relative Luftfeuchtigkeit (Nicht kondensierend)
Betriebstemperatur der Sonde
-40 Grad Celsius ~+120 Grad Celsius, Standard -40 Grad Celsius ~+80 Grad Celsius
Arbeitsfeuchtigkeit der Sonde
0 % relative Luftfeuchtigkeit – 100 % relative Luftfeuchtigkeit
Langzeitstabilität
Feuchtigkeit
weniger als 1 % relative Luftfeuchtigkeit/Jahr
Temperatur
weniger als 0,1 Grad Celsius/Jahr
Reaktionszeit
Feuchtigkeit
weniger als 8 Sek.(1 m/s Windgeschwindigkeit)
Temperatur
weniger als 25s(1 m/s Windgeschwindigkeit)
Ausgabesignal
Stromausgang
4 ~ 20mA
Ladekapazität
Spannungsausgang
Ausgangswiderstand weniger als 250 Ohm
Stromausgang
weniger als 600 Ohm
Lochgröße (Ca.)
70 mm / 2,76 Zoll
Parameter-Einstellungen
Nehmen Sie Änderungen direkt über die Softwareeinstellungen oder Schaltflächen vor.
Spezifische Verdrahtung:
Schaltungsidentifikation
Beschreibung
Energieversorgung
VCC
Leistung positiv
GND
Leistung negativ oder Signal negativ
Ausgabe
TH
Positives Temperatursignal
RH
Positives Feuchtigkeitssignal
Hinweis: Das Gerät bietet standardmäßig keine Kommunikationsleitung, die Leitungsfarbe dient nur als Referenz.
Häufige Probleme und Lösungen:
Wenn keine Ausgabe erfolgt oder ein Ausgabefehler auftritt, sind die möglichen Gründe:
1. Der entsprechende Fehler des Bereichs s zu einem Fehler in der SPS-Berechnung. Die Reichweite entnehmen Sie bitte den technischen Daten im ersten Teil.
2. Die Verdrahtungsmethode ist falsch oder die Verdrahtungsreihenfolge ist falsch.
4. Der Abstand zwischen Sender und Empfänger ist zu groß, was zu Signalstörungen führt.
5. Der PLC-Erfassungsport ist beschädigt.
6. Das Gerät ist beschädigt.
Gewicht: 178 g(ca.) .
Paketliste:
2 x Schraube, 2 x Wandstecker, 1 x Temperatursensor, 1 x Benutzerhandbuch
