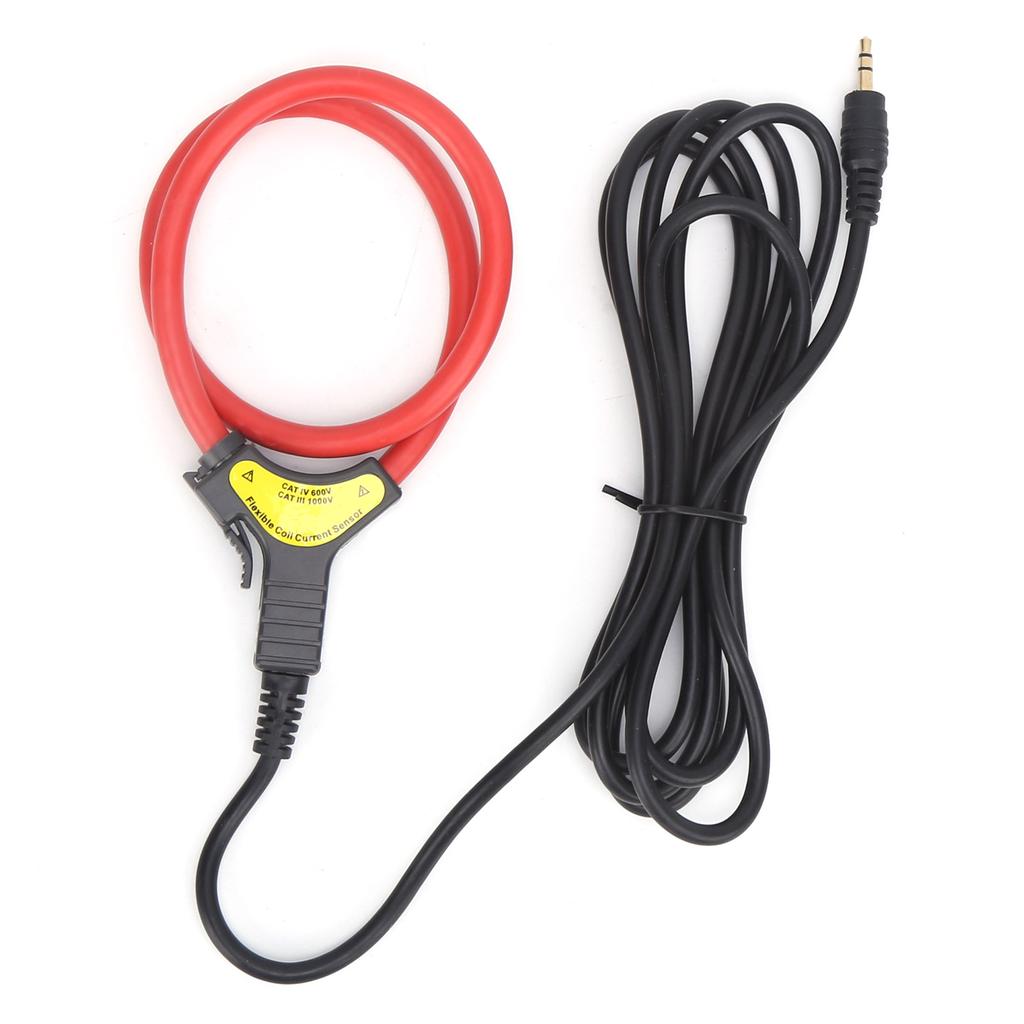

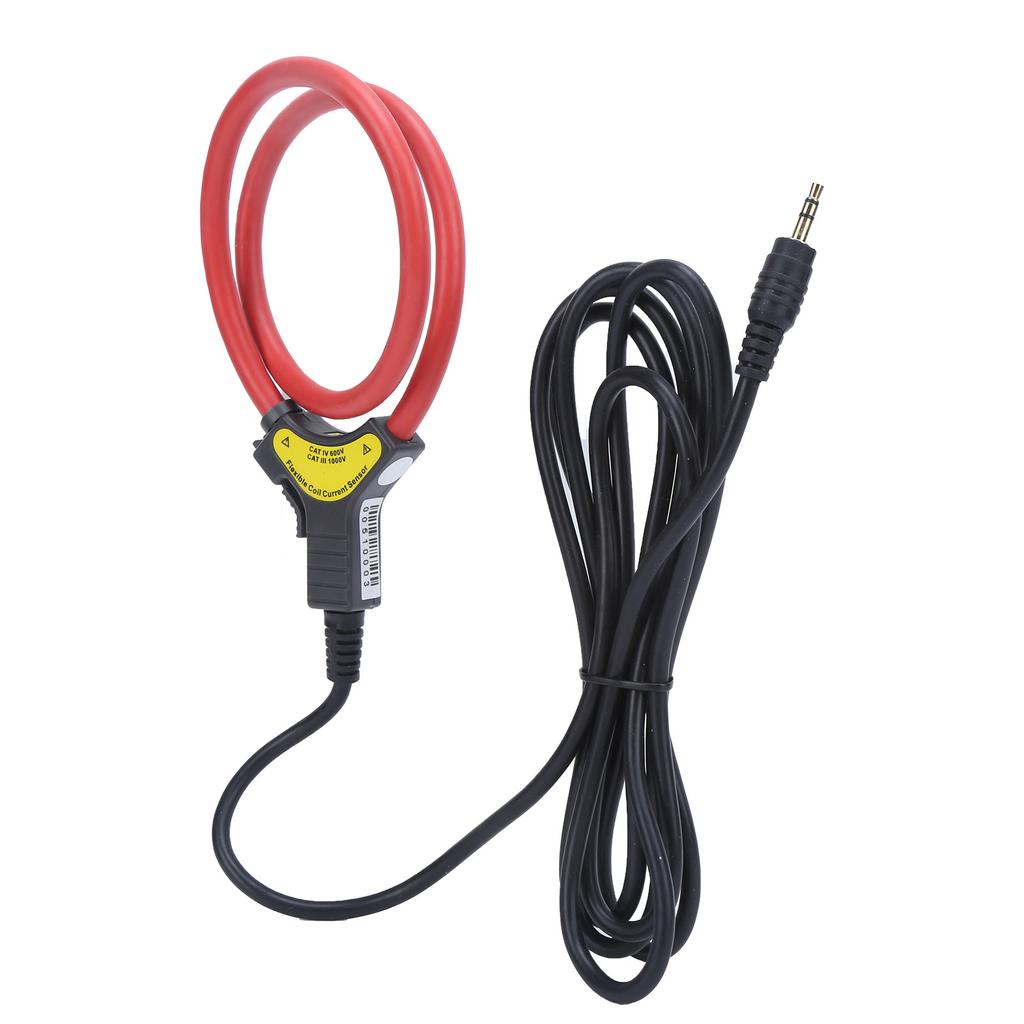

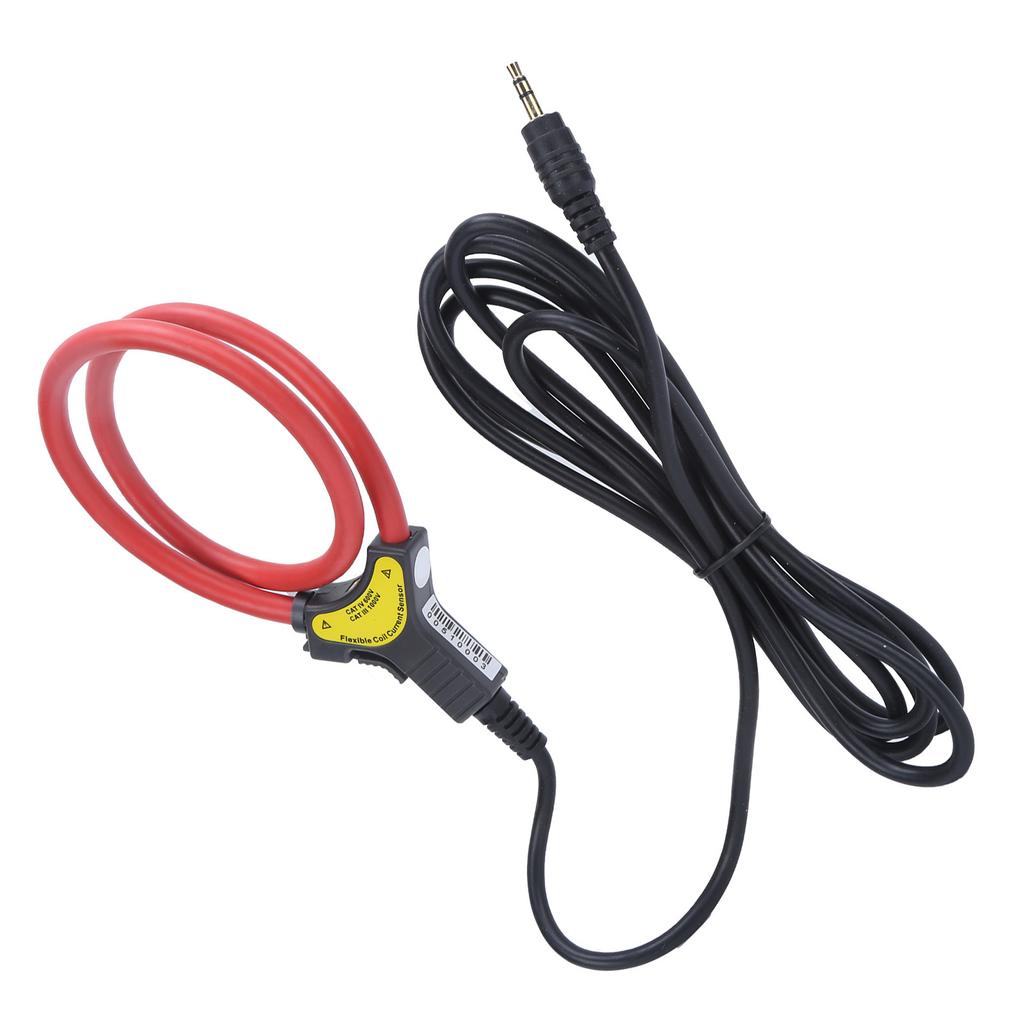

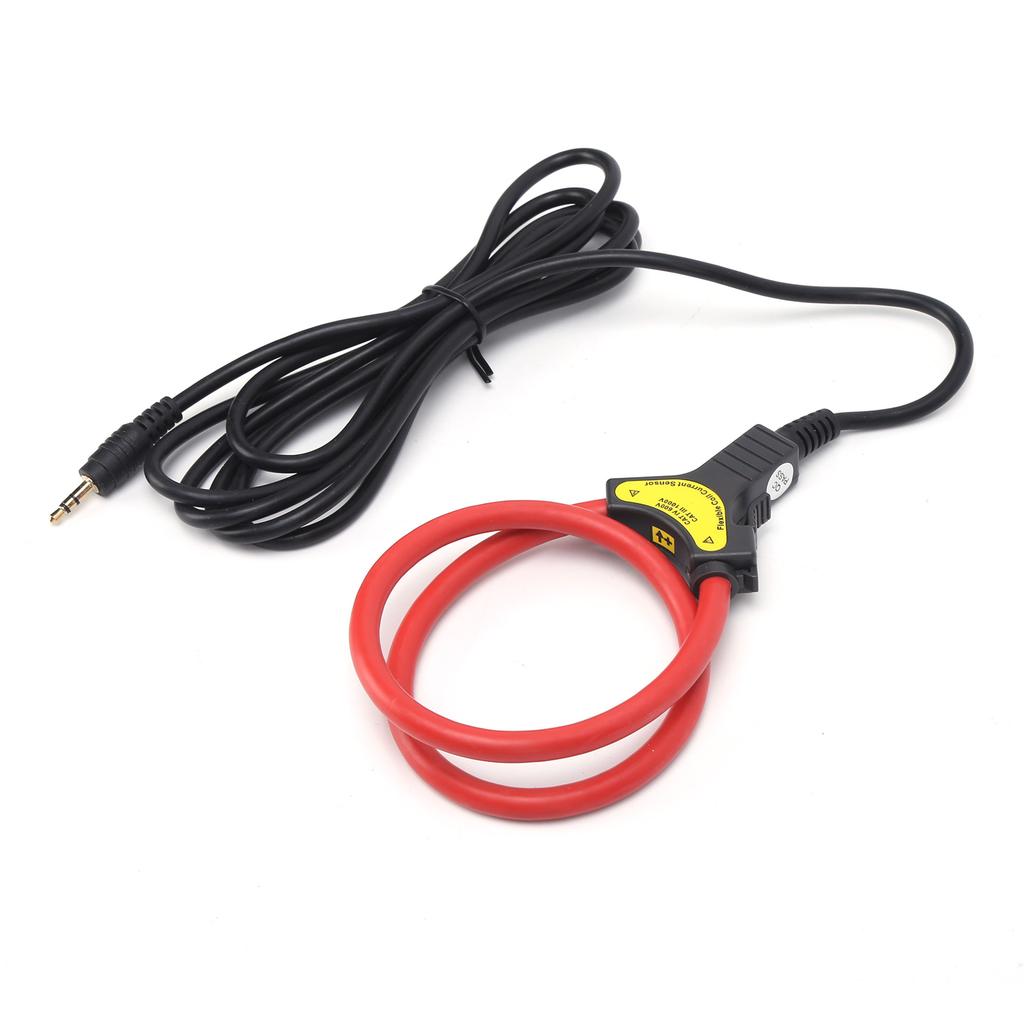

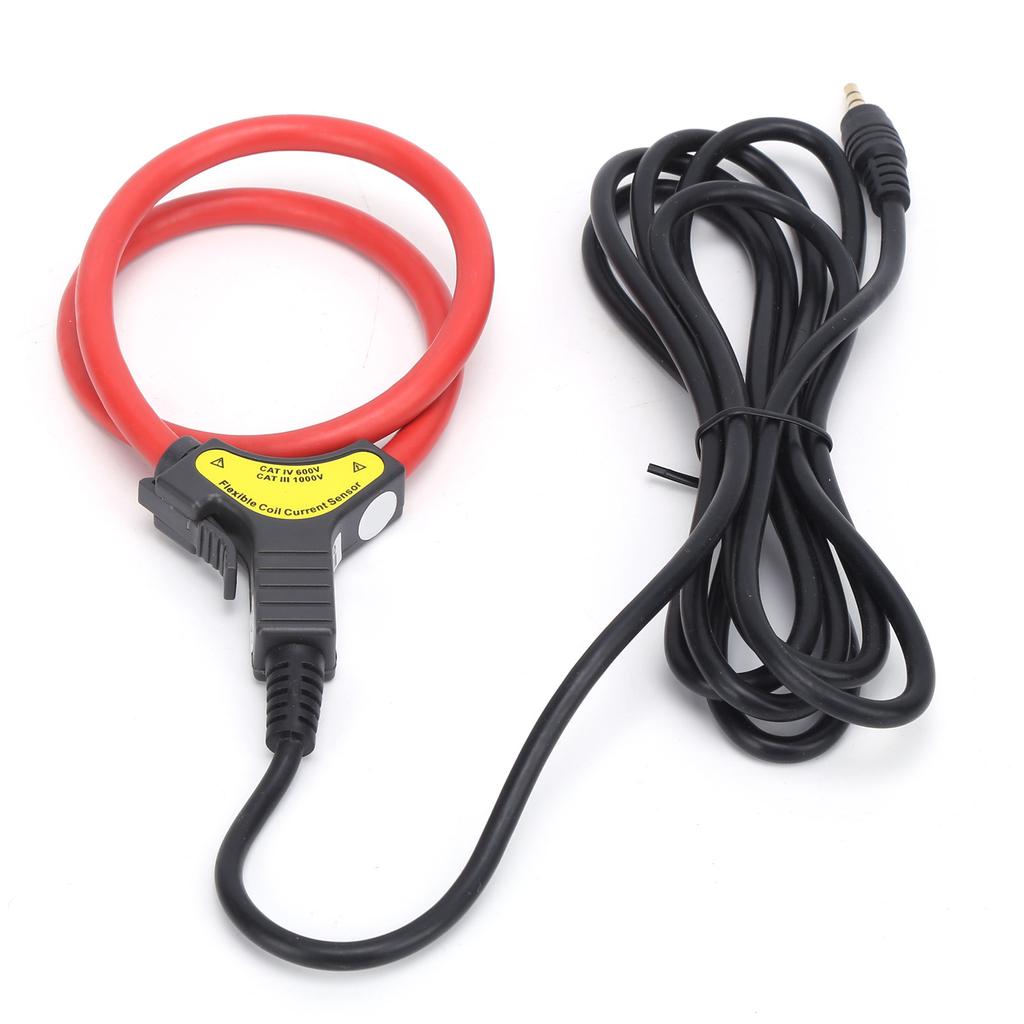

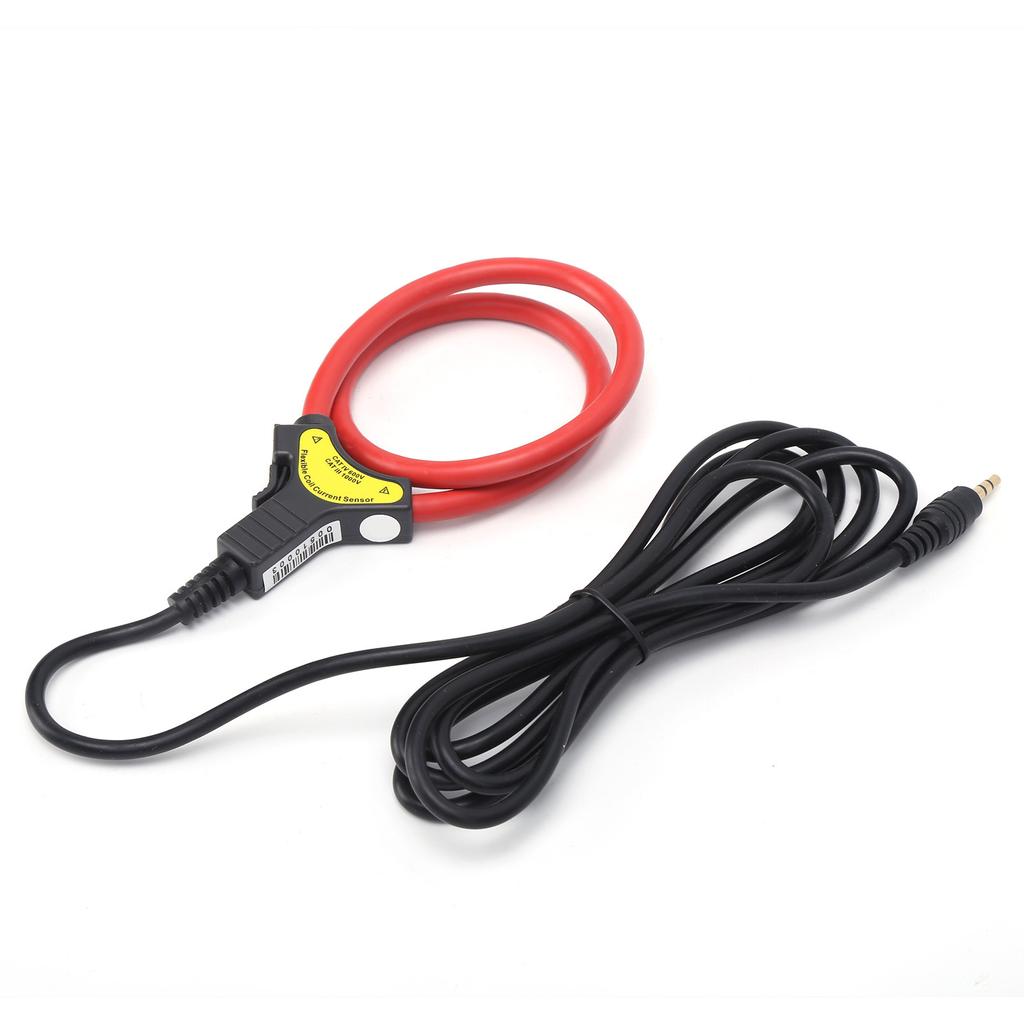

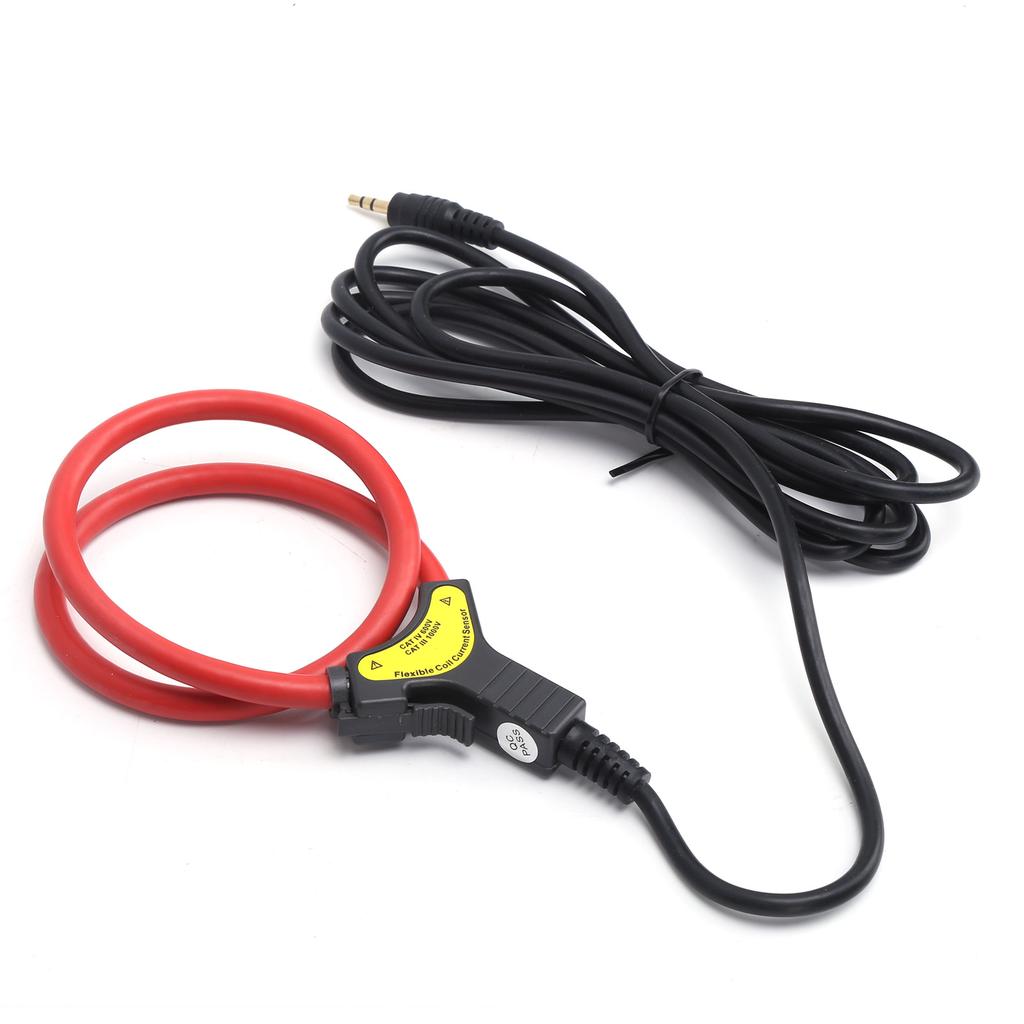

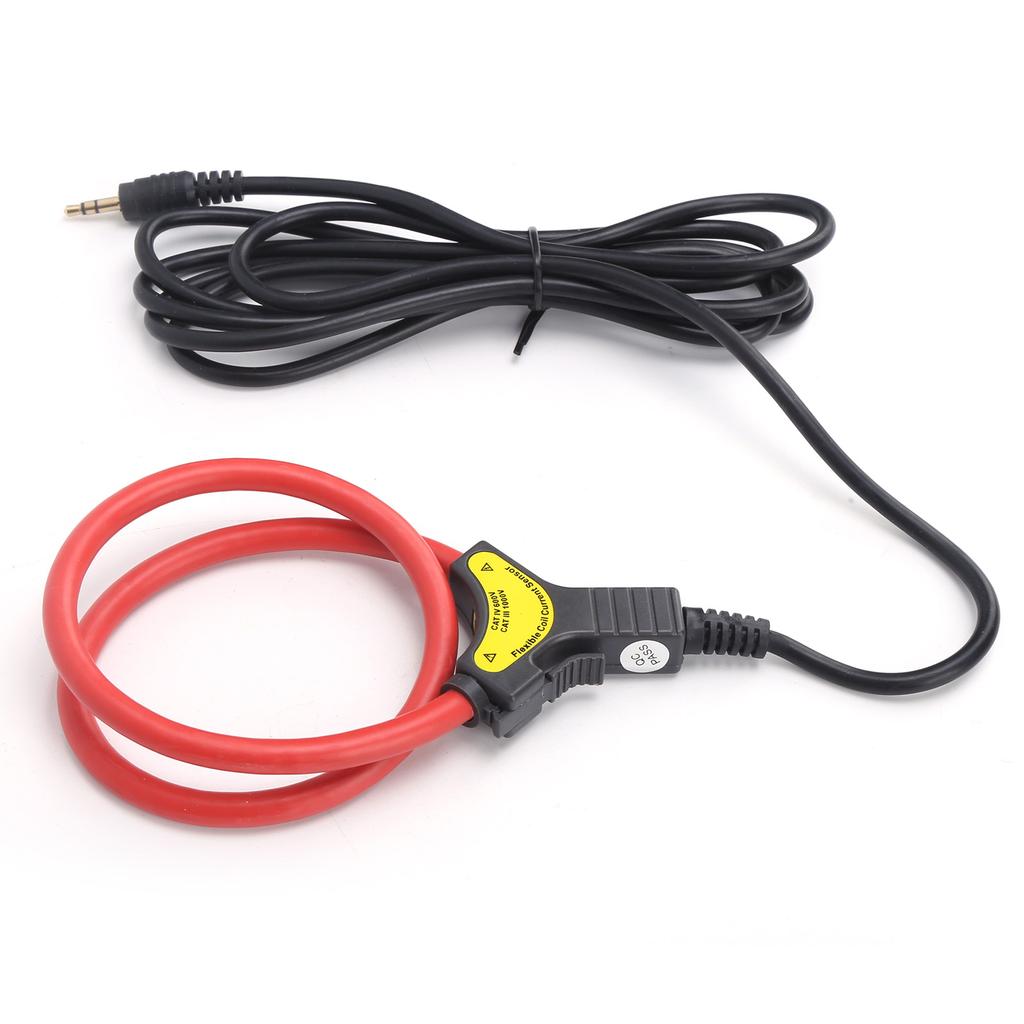

ETCR150FA Spulenstromsensor Flexibler Stromwandler Hohe Genauigkeit AC-Stromdetektor

Besonderheit: 1. Bestehend aus einer Spule und einem Griff, hat der Spulenteil keine freiliegenden Metallleiter, berührungslose Messung, sicher und zuverlässig. 2. Kleine Größe, geringes Gewicht, exquisites Aussehen, weich und flexibel, geeignet für enge Umgebungen und Orte mit dichter Verkabelung. 3. Dieses Produkt mit breitem Messbereich, hoher Genauigkeit, starker Zuverlässigkeit, Antwortfrequenzbandbreite 0,1 Hz?1MHz. 4. Die auf nicht-ferromagnetischen Materialien gleichmäßig gewickelte Ringkernspule hat keinen Hystereseeffekt, einen fast nullphasigen Fehler, keine magnetische Sättigung und eine extrem hohe Linearität. 5. Hauptsächlich verwendet für die Erkennung von AC-Ableitstrom, großem Strom, hochfrequentem Oberwellenstrom (bis zu 400 Mal), komplexe Wellenformstrom, transienter Impulsstrom, Phase, elektrische Energie, Leistungsfaktor usw. Spezifikation: Gegenstandsart: Flexibler Spulenstromsensor Modell: ETCR150FA Material: ABS Anwendung: Elektronikindustrie, Energiekommunikation, Gerätebau, Stromnetzwartung Funktion AC-Ableitstrom, hoher Strom, Oberschwingungsstrom, komplexer Wellenformstrom, Einschaltstrom, Phase, elektrische Energie, Leistung Leistungsfaktor und andere Erkennung Nachweismethode Flexible Spule CT: Das Ausgangssignal ist die Differenzierung von Strom zu Zeit. Durch Integration des Ausgangsspannungssignals kann es wirklich wiederhergestellt werden. Eingangsstrom Spulendurchmesser

Ca.. 7,5 mm 0,3 Zoll Bereich 0A~10000A~höher Auflösung 10mA Genauigkeitsklasse +1,0 Prozent FS (50 Hz60 Hz; 23 Grad Celsius +2 Grad Celsius, unter 70 Prozent relativer Luftfeuchtigkeit, der Draht befindet sich in der Mitte der Spule) Phasenfehler

weniger als 0,1 Grad (50 Hz60 Hz; 23 Grad Celsius +2 Grad Celsius ) Ausgangsschnittstelle ca.. 3,5 mm 0,1 Zoll Audiofrequenzstecker BNC-Stecker Abzweig (wahlweise) Kabellänge: Ca.. 2 m 6,6 Fuß Elektrische Feldstörungen Kein Hystereseeffekt, keine Störung durch externes elektrisches Feld Drahtposition Der getestete Draht befindet sich im Zentrum der Spule, und der Positionsfehler beträgt weniger als +0,3 Prozent FS Stromfrequenz 45Hz~70Hz (Frequenz des gemessenen Stroms) Ansprechfrequenz

0,1 Hz ~ 1 MHz Netzspannung Leitungstest unter AC 1000V Arbeits-Temperatur und Luftfeuchtigkeit 20 Celsius ~50 Celsius ; unter 80 Prozent rel. Luftfeuchtigkeit Lagertemperatur und Luftfeuchtigkeit 10 Grad Celsius ~60 Grad Celsius ; unter 70 Prozent rel. Luftfeuchtigkeit Durchschlagsfestigkeit AC 2000Vrms (beide Enden der Spule entriegelt und ausgedehnt) Geeignet für Sicherheitsstandard CAT IV 600V, CAT 1000V . Paketliste: 1 x SpulenstromsensorBestehend aus einer Spule und einem Griff, der Spulenteil hat keine freiliegenden Metallleiter, berührungslose Messung, sicher und zuverlässig. Kleine Größe, geringes Gewicht, exquisites Aussehen, weich und flexibel, geeignet für enge Umgebungen und Orte mit dichter Verkabelung. Dieses Produkt mit breitem Messbereich, hoher Genauigkeit, starker Zuverlässigkeit, Antwortfrequenzbandbreite 0,1 Hz?1MHz. Die auf nicht-ferromagnetischen Materialien gleichmäßig gewickelte Ringkernspule hat keinen Hystereseeffekt, einen fast nullphasigen Fehler, keine magnetische Sättigung und eine extrem hohe Linearität. Hauptsächlich verwendet für die Erkennung von AC-Ableitstrom, großem Strom, hochfrequentem Oberwellenstrom (bis zu 400 Mal), komplexe Wellenformstrom, transienter Impulsstrom, Phase, elektrische Energie, Leistungsfaktor usw.
