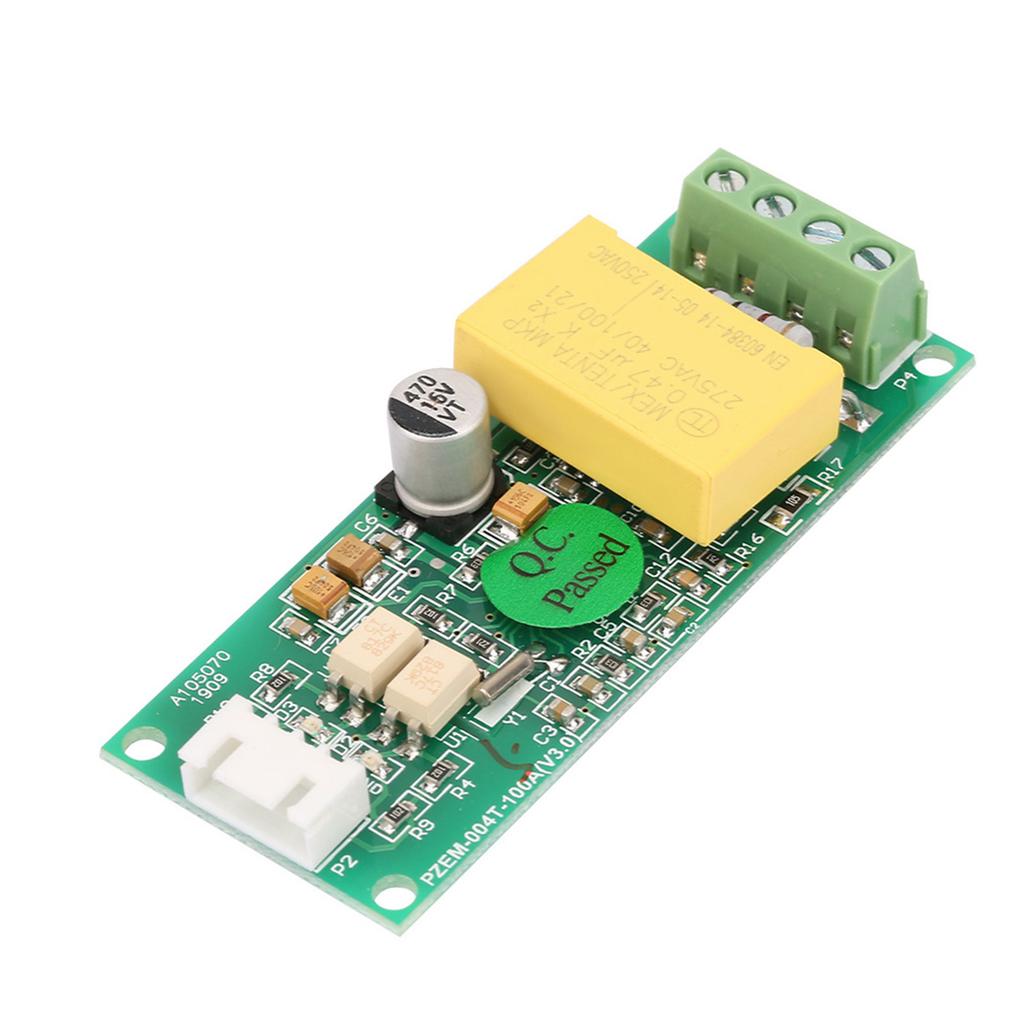

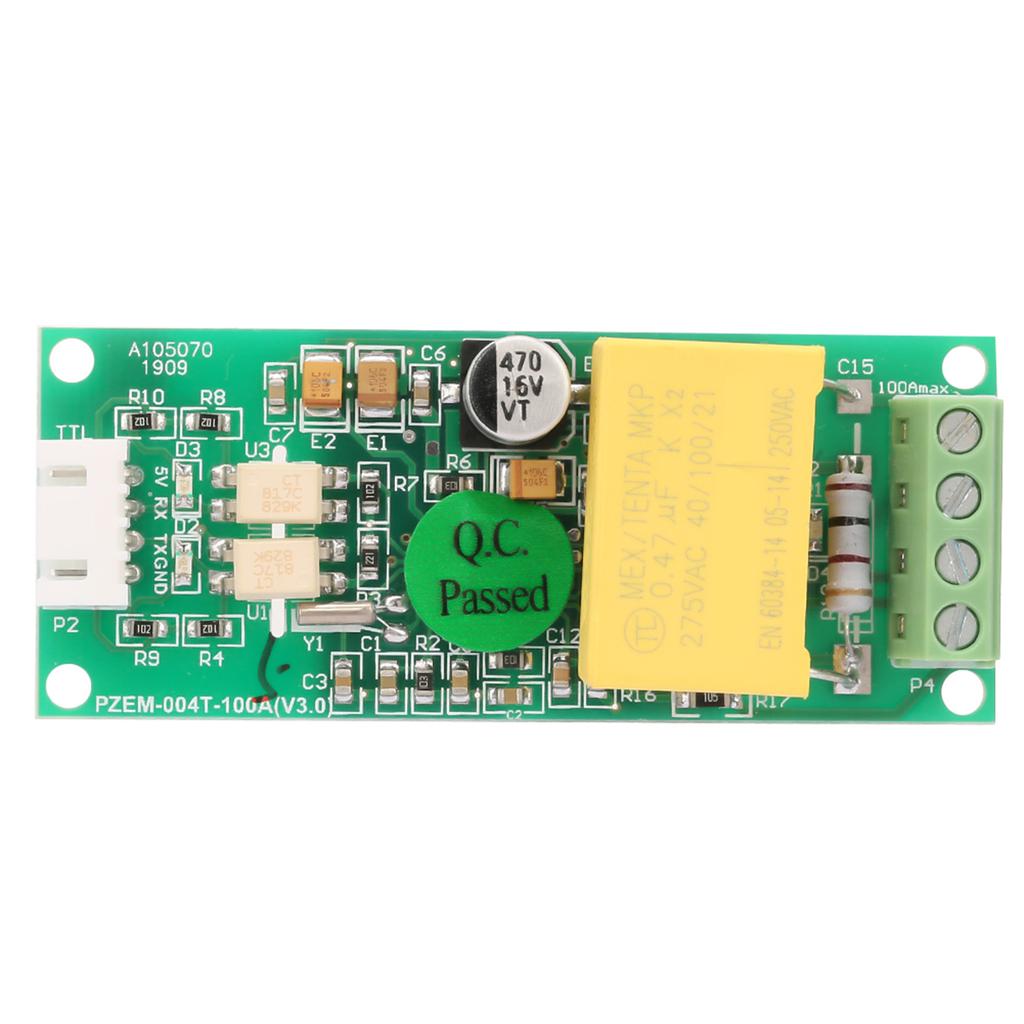

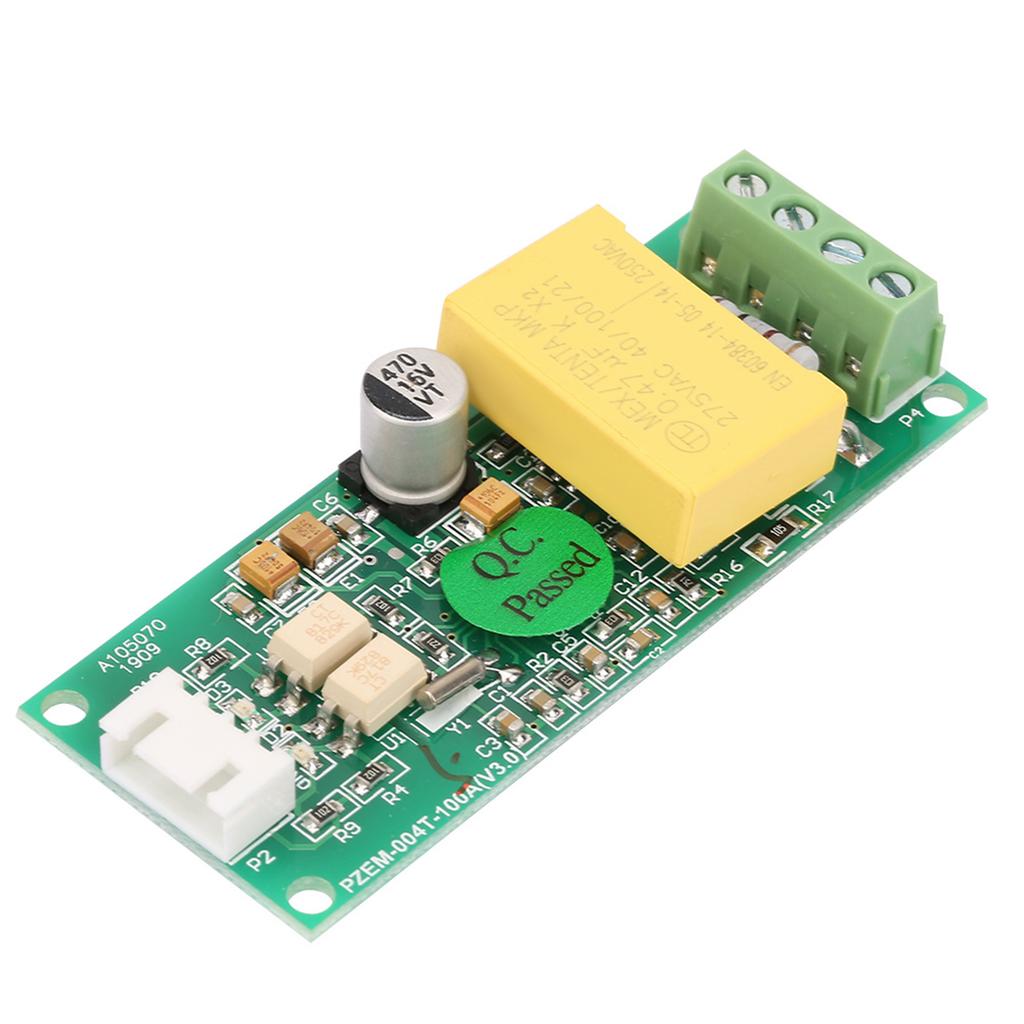

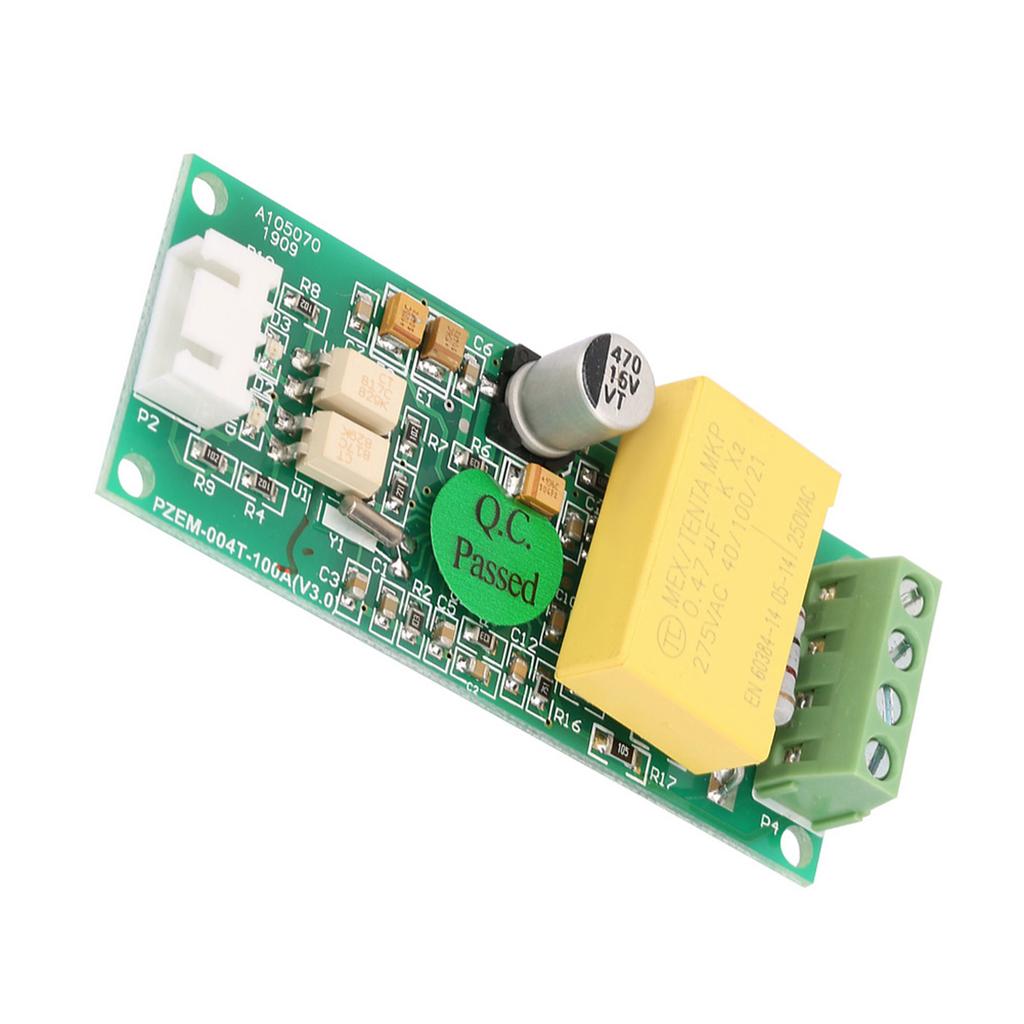

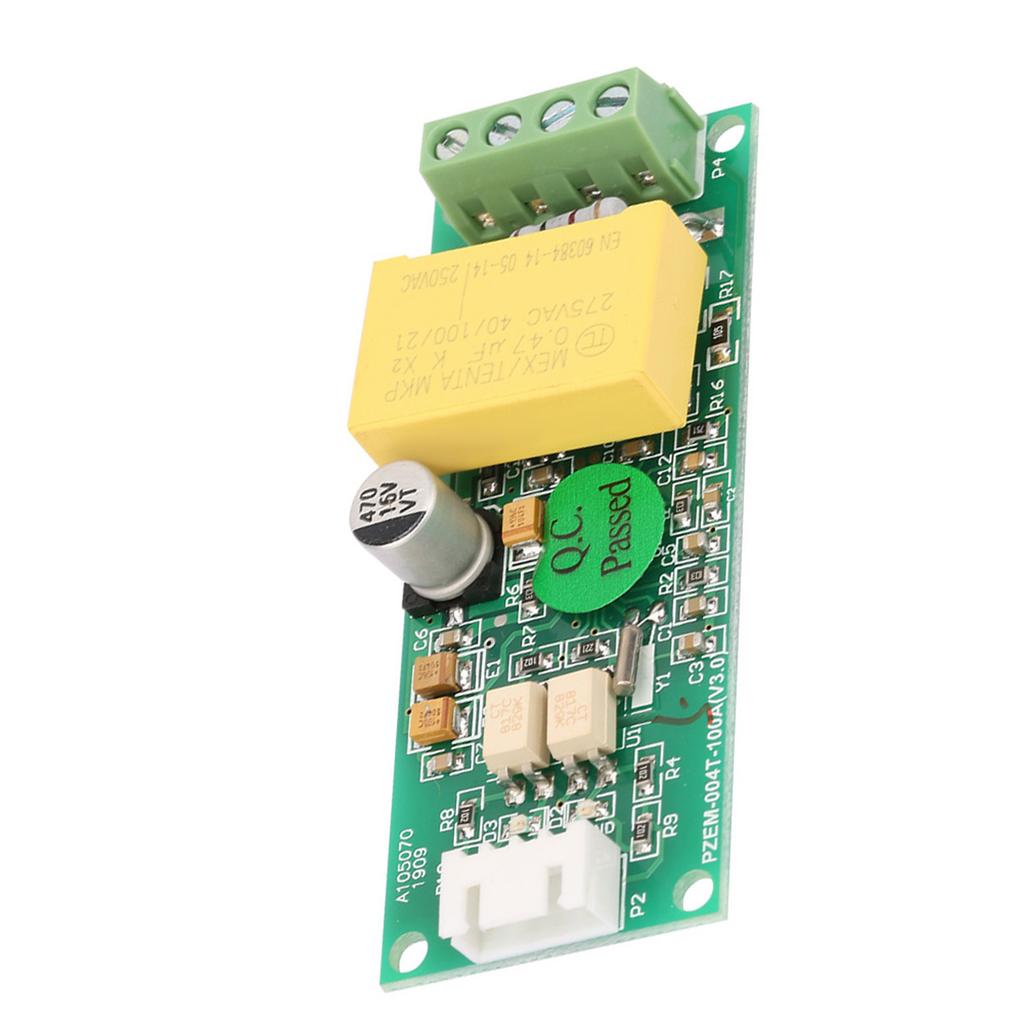

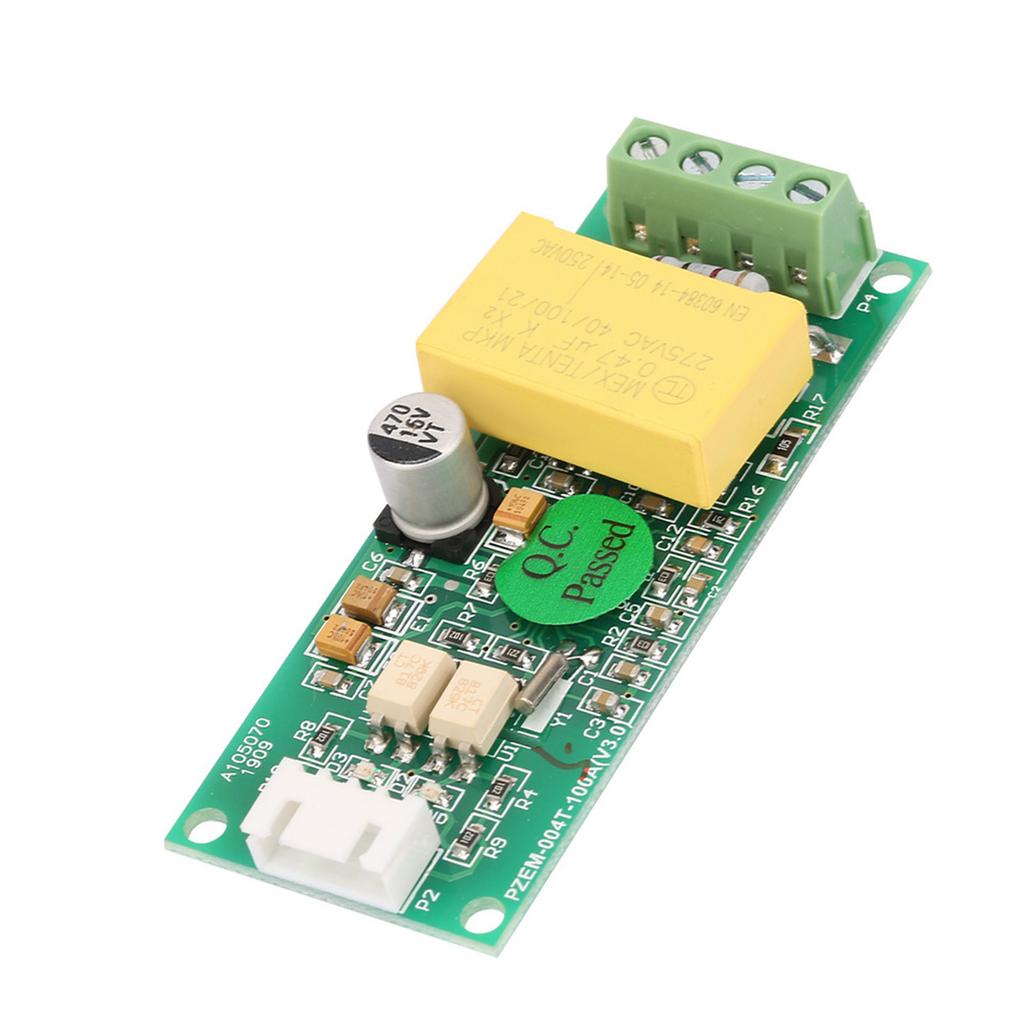

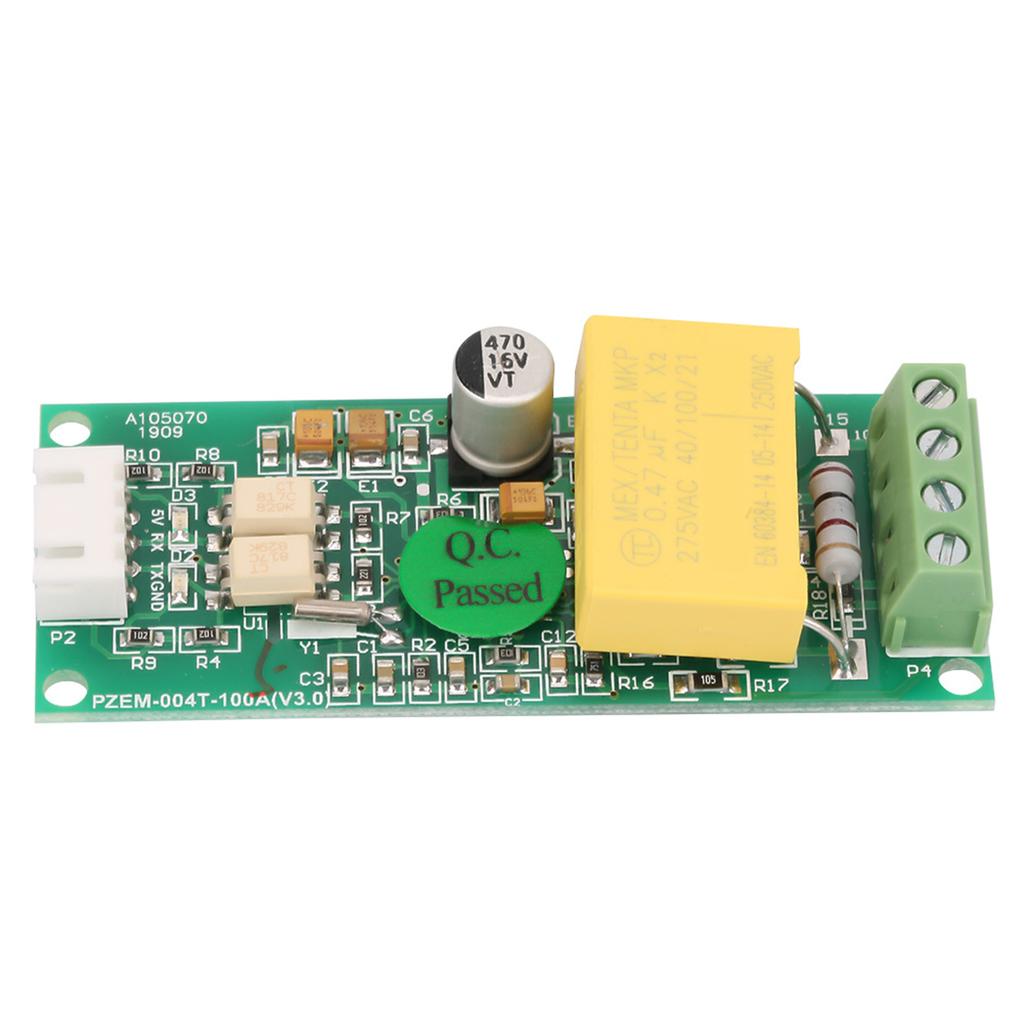

Beschreibung:
Dies ist ein elektrisches Überwachungstestmodul, das verwendet werden kann, um Leistung, Energie, Spannung und Strom zu testen und dann auf einem PC oder anderen Terminals anzuzeigen. Es kann
s
Daten speichern bei Stromausfall, und
die gesammelten Energiedaten speichern
vor dem Ausschalten
. Entworfen mit einer Ein-Tasten-Rücksetztaste, können Sie
Energiedaten zurücksetzen
b
und
einfach
einen Knopf drücken.
Das
TTL serielle Schnittstelle kann
kommunizieren,
lesen und
Parameter setzen
mit einer Vielzahl von Anschlüssen über einen USB-Adapter
.
Merkmale:
Dies ist ein elektrisches Überwachungstestmodul, mit dem Leistung, Energie, Spannung und Strom getestet werden können.
Der Anschluss dieses Moduls ist in 2 Teile unterteilt: Spannung, Stromeingangsanschluss und serielle Portkommunikation, und Sie können verschiedene TTL-Adapter verwenden, um mit verschiedenen Terminals zu kommunizieren.
Das Testmodul ist so konzipiert, dass Hochleistungsgeräte getestet werden können, und Sie können die akkumulativen
intuitiver Prozess für die
niedriger Stromverbrauch(innerhalb von 100W)Auslastungstest.
Es gibt eine Taste am Modul zum Energiereset, drücken und halten Sie die Taste einfach 5 Sekunden lang und lassen Sie sie los, dann drücken Sie die Taste erneut, um den Energiereset abzuschließen.
Es
Anzeigen über PC oder andere Terminals, und yo
Sie können die Software für PC herunterladen. Für andere Terminals, es
n
und
und
d
von Ihnen selbst zu programmieren
l
f.
Spezifikationen:
Betriebsspannung:
80
~
260VAC
Prüfspannung:
80~
260VAC
Nennleistung:
100A22000W
Arbeitsfrequenz:
4565 Hz
Messgenauigkeit:
1.0
Board-Größe: 7.3 x 3 x 2.3cm 2.87 x 1.18 x 0.9"
Anzeigeformat:
1. Leistungstestbereich: 0 ~ 22kW
0 ~ 10kW, das Anzeigeformat ist 0.000 ~ 9.999
10 ~ 22kW, das Anzeigeformat ist 10.00 ~ 22.00
2. Energietestbereich: 0 ~ 9999kWh
0 ~ 10kWh, das Anzeigeformat ist 0.000 ~ 9.999
10 ~ 100kWh, das Anzeigeformat ist 10.00 ~ 99.99
100 ~ 1000kWh, das Anzeigeformat ist 100.0 ~ 999.9
1000 ~ 9999kWh und höher, das Anzeigeformat ist 1000 ~ 9999
3. Spannungsprüfbereich: 80 ~ 260VAC
Anzeigeformat ist 110.0 ~ 220.0
4. Aktueller Testbereich: 0 ~ 100A
Anzeigeformat ist 00.00 ~ 99.99
Funktion:
1. V
oltage(V), Strom(ZU), durchschnittliche Leistung(kW), Energie
(kWh) Messung.
2.
Energie-Reset per Knopfdruck.
3. Speichern von Daten beim Ausschalten(Speichern Sie die gesammelten Energiedaten vor dem Ausschalten).
4. PC-Display-Funktion(Spannung anzeigen, Strom,
Durchschnitt
Leistung, Energie).
5.
Serielle Port-Kommunikationsfunktion(TTL serielle Schnittstelle kann
kommunizieren,
lesen und
Parameter setzen
mit einer Vielzahl von Anschlüssen über einen USB-Adapter).
Display-Schnittstelle:
Es wird über PC oder andere Terminals angezeigt(müssen selbst programmiert werden), Im Folgenden werden kurz gefasst
Beschreibung jeder Parameteranzeige:
1. Stromspannung(V) Anzeige
Messen und zeigen Sie die Spannung des Stromnetzes an.
2. Strom(ZU) Anzeige
Messen und Anzeigen des Laststroms (Gerät). Der aktuelle Testwert stammt aus dem
Anfang von 10mA, und dieses Modul ist entworfen, um Hochleistungsgeräte zu testen, wenn Sie die aktuelle Testgenauigkeit in mA-Ebene benötigen, es
wird nicht empfohlen.
3. Energie(kWh) Anzeige
Messen und Anzeigen des akkumulierten Stromverbrauchs. Die minimale Einheit der Energie
Die Messung beträgt 0,001 kWh, was bedeutet, dass sie sich ab 1Wh ansammelt. Sie können die akkumulative
intuitiver Prozess für die
niedriger Stromverbrauch(innerhalb von 100W)Auslastungstest.
4. Leistung(kW) Anzeige
Messung und Anzeige der Lastleistung. Der Leistungsprüfwert ergibt sich aus dem
ab 0,001 kW, was bedeutet, dass es ab 1 W zu testen beginnt, und dieses Modul ist zum Testen von Hochleistungsgeräten ausgelegt, wenn Sie die Anforderung haben
der Prüfleistung innerhalb von 1W wird dies nicht empfohlen.
Serielle Port-Kommunikation
Dieses Modul ist mit TTL serieller Port-Datenkommunikation ausgelegt
Schnittstelle können Sie die relevanten Parameter über serielle
Hafen. Wenn es mit einem Gerät kommunizieren muss, das über USB oder
RS232 (wie Computer), Ein TTL-Adapter ist erforderlich. Im Folgenden
Tabelle sind die Kommunikationsprotokolle dieses Moduls:
Funktion
Kopf
Daten1 Daten5
Summe
Stromspannung
B0
C0 A8 01 01 00 (Computer sendet einen Befehl zum Lesen des Spannungswerts)
1A
A0
Tel. 00 E6 02 00 00 (Zählerantwort der Spannungswert ist 230.2V)
88
Strom
B1
C0 A8 01 01 00 (Computer sendet einen Befehl zum Lesen des aktuellen Werts)
1B
A1
00 11 20 00 00 (Zählerantwort der aktuelle Wert ist 17.32A)
D2
Durchschnittliche Kraft
B2
C0 A8 01 01 00 (Computer sendet einen Befehl, um den durchschnittlichen Leistungswert zu lesen)
1 C.
A2
08 98 00 00 00 (Zählerantwort Der Wirkleistungswert beträgt 2200W)
42
Energie lesen
B3
C0 A8 01 01 00 (Computer sendet einen Befehl zum Lesen des Energiewerts)
1D
A3
01 86 9f 00 00 (Zählerantwort der Energiewert ist 99999Wh)
C9
Moduladresse festlegen
B4
C0 A8 01 01 00 (Computer sendet einen Befehl zum Festlegen der Adresse, die Adresse ist 192.168.1.1)
1E
A4
00 00 00 00 00 (Meterantwort, die Adresse wurde erfolgreich gesetzt)
A4
Schwellenwert für Stromalarm festlegen
B5
C0 A8 01 01 14 (Computer sendet einen Befehl zum Festlegen eines Stromalarmschwellenwerts)
33
A5
00 00 00 00 00 (Meter antworten Der Leistungswarnschwellwert wurde erfolgreich gesetzt)
A5
Abbildung des Kommunikationsprotokolls:
1. Festlegen der Kommunikationsadresse: 192.168.1.1
Send-Befehl: B4 C0 A8 01 01 00 1E
Antwortdaten: A4 00 00 00 00 00 A4
Hinweis: Das obige Beispiel veranschaulicht, dass das Festlegen der
Kommunikationsadresse als 192.168.1.1 (Der Benutzer kann seine eigene Adresse festlegen
basierend auf ihren Präferenzen und Bedürfnissen), Sendebefehl und automatisches Antworten
Daten sind wie oben gezeigt, die Daten sind ausgedrückt in
hexadezimal; das letzte Byte der sendenden und antwortenden Daten 1E ist und
A4,
Was ist
kumulative Summe. Beim Senden von Befehlen: B4 + C0 + A8 + 01 +
01 + 00 = 21E (hexadezimal), Die kumulativen Summendaten sind
21E, nehmen Sie die letzten beiden Bytes 1E als kumulative Summendaten in
Senden von Befehlen; in Antwortdaten: A4 + 00 + 00 + 00 + 00 + 00 = A4 (hexadezimal), Die kumulativen Summendaten sind A4, d. h. die
kumulative Summendaten als Antwort.
2. Festlegen des Schwellenwerts für den Betriebsalarm: 20 KW
Befehl Senden: B5 C0 A8 01 01 14 33
Antwortdaten: A5 00 00 00 00 00 A5
Hinweis: 14 im Sendebefehl ist der Alarmschwellenwert (14 ist ein
hexadezimale Datendarstellung, die in dezimal konvertiert wird, ist 20). Der Leistungsalarmwert dieses Moduls basiert auf KW
Einheiten, und der minimale Alarmwert ist 1KW, der maximale Wert ist
22 KW.
3. Ablesen der Spannung
Befehl Senden: B0 C0 A8 01 01 00 1A
Antwortdaten: A0 00 E6 02 00 00 88
Hinweis: Antwortspannungsdaten sind D1D2D3 = 00 E6 02, 00 E6 darstellen
der ganzzahlige Teil der Spannung, 02 stellt den Dezimalteil der Spannung dar,
Die Dezimalstelle ist eine Ziffer, konvertiert 00 E6 in Dezimalzahl ist 230; konvertiert 02
zu dezimal ist 2, also ist der aktuelle Spannungswert 230,2V.
4. Aktuelles lesen
Befehl Senden: B1 C0 A8 01 01 00 1B
Antwortdaten: A1 00 11 20 00 00 D2
Hinweis: Antwort aktuelle Daten ist D2D3 = 11 20, 11 stellen die
integerbit des aktuellen, 20 stellen das Dezimale des aktuellen dar, das
Die aktuelle Dezimalzahl ist zweistellig, konvertiert 11 in eine Dezimalstelle ist 17; konvertiert
20 bis dezimal ist 32, also ist der aktuelle Wert 17,32 A.
5. Lesen Sie die Stromversorgung
Befehl Senden: B2 C0 A8 01 01 00 1C
Antwortdaten: A2 08 98 00 00 00 42
Hinweis: Antwortleistungsdaten sind D1D2 = 08 98, konvertiert 08 98 in
dezimal ist 2200, also ist der aktuelle Spannungswert 2200W.
6. Lesen Sie die Energie
Befehl Senden: B3 C0 A8 01 01 00 1D
Antwortdaten: A3 01 86 9F 00 00 C9
Hinweis: Antwortenergiedaten sind D1D2D3 = 01 86 9F, konvertiert 01 86 9F
dezimal ist 99999, also beträgt die akkumulierte Energie 99999Wh.
Illustration der Kommunikation
1. Schließen Sie die Hardware gemäß dem folgenden Schaltplan an.
2. Nach der Verdrahtung wählen Sie bitte den Kommunikationsport,
Dieses Modul unterstützt den Kommunikationsport der Hostcomputer-Software.:
COM2\COM3\COM4, können Sie über den Geräte-Manager überprüfen, ob es nicht die
über dem Kommunikationsport sollten Sie ihn ändern.
Schaltplan:
Hinweis:
1.
Dies ist ein Innenmodul und kann nicht im Freien verwendet werden.
2.Load kann über Nennleistung sein.
3.
Verkabelung kann nicht falsch sein.
Software-Download:
http:pan.baidu.coms1pLMxK6J
Passwort: ffuj

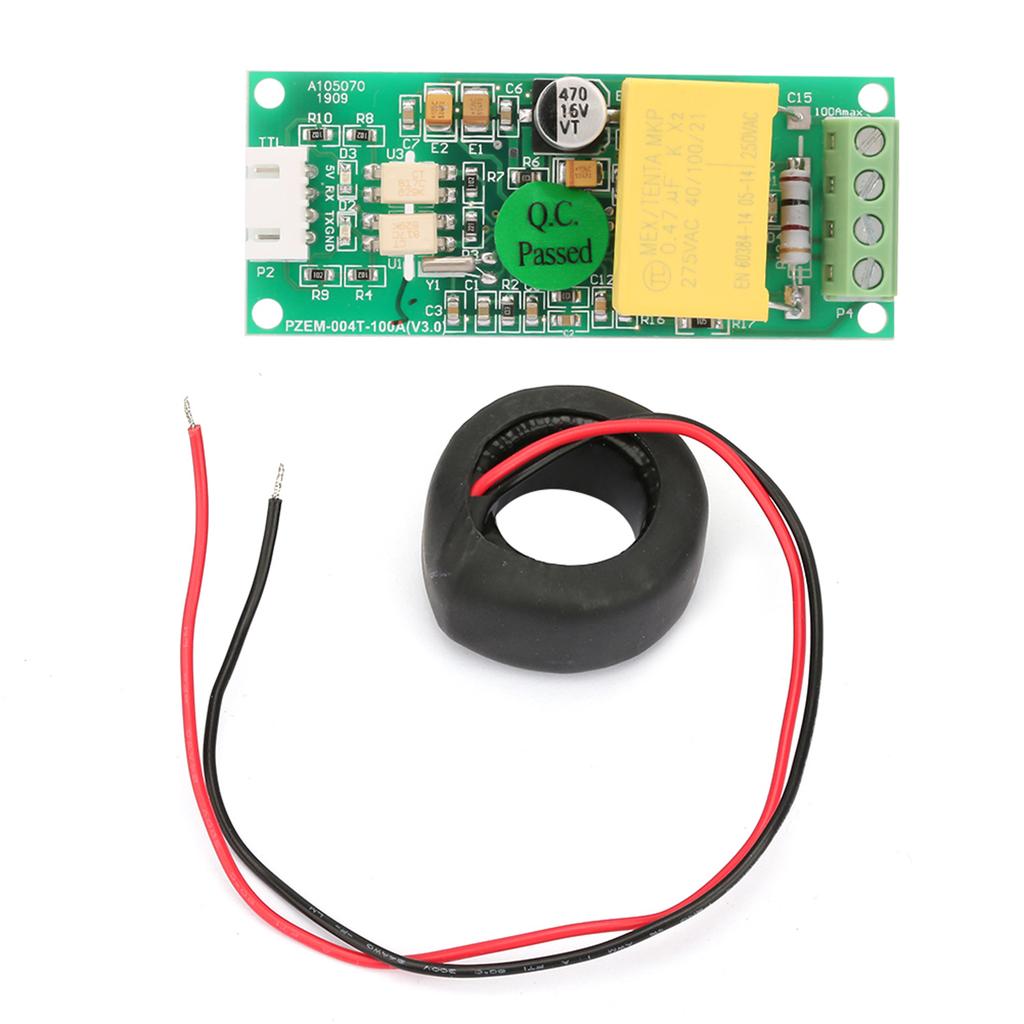

Paket beinhaltet:
1 x Modul(
USB-Adapter
ist nicht enthalten)
1 x Stromwandler(zufällige Farbe)
Dies ist ein elektrisches Überwachungsprüfmodul, mit dem Leistung, Energie, Spannung und Strom getestet werden können
Der Anschluss dieses Moduls ist in 2 Teile unterteilt: Spannung, Stromeingangsanschluss und serielle Portkommunikation, und Sie können verschiedene TTL-Adapter verwenden, um es mit verschiedenen Terminals kommunizieren zu lassen.
Das Testmodul ist für das Testen von Hochleistungsgeräten konzipiert und Sie können den kumulativen Prozess für die Niedrigleistung intuitiv beobachten.(innerhalb von 100W)Belastungstest
Es gibt eine Taste am Modul zum Energiereset, einfach die Taste 5 Sekunden lang gedrückt halten und loslassen, dann die Taste erneut drücken, um den Energiereset abzuschließen.
Es wird über PC oder andere Terminals angezeigt, und Sie können die Software für PC herunterladen. Für andere Terminals muss es selbst programmiert werden
