Besonderheit:
1. Mit dem Sendermodul können Sie das Spannungssignal einfach in ein entsprechendes Stromsignal umwandeln.
2. Dieses Spannungs-Strom-Modul ermöglicht 2 Stromkreiszustände, einschließlich Unterbrechung und Kurzschluss.
3. Der offene Stromkreis unterstützt 0?5 V Eingangsspannung am J1-Pad und 4,00 mA Ausgabe?20,00 mA auf J2-Pad.
4. Der Kurzschluss unterstützt 0?10 V Eingangsspannung am J1-Pad und 0,00 mA Ausgabe?20,00 mA auf J2-Pad.
5. Die einfache Bedienung ermöglicht einen flexiblen Einsatz in der Ferndatenerfassung und Gerätesteuerung.
Spezifikation:
Gegenstandsart: Spannungs-Strom-Modul
Material: Printed Circuit Board
Ausgangsstrom: 4,00 mA bis 20,00 mA 0,00 mA bis 20,00 mA
Eingabemodus: J1-Pad auf der Platine: Offener Kreislauf (0 ~ 5V); Kurzschluss (0 bis 10 V), die Standardeinstellung ist offener Stromkreis.
Ausgabemodus: J2-Pad auf der Platine: Offener Kreislauf (Ausgang 4,00 mA ~ 20,00 mA); Kurzschluss (Ausgang 0,00 mA ~ 20,00 mA), die Standardeinstellung ist offener Stromkreis.
Produktgröße: Ca.. 26 x 25 x 7 mm 1 x 1 x 0,3 Zoll

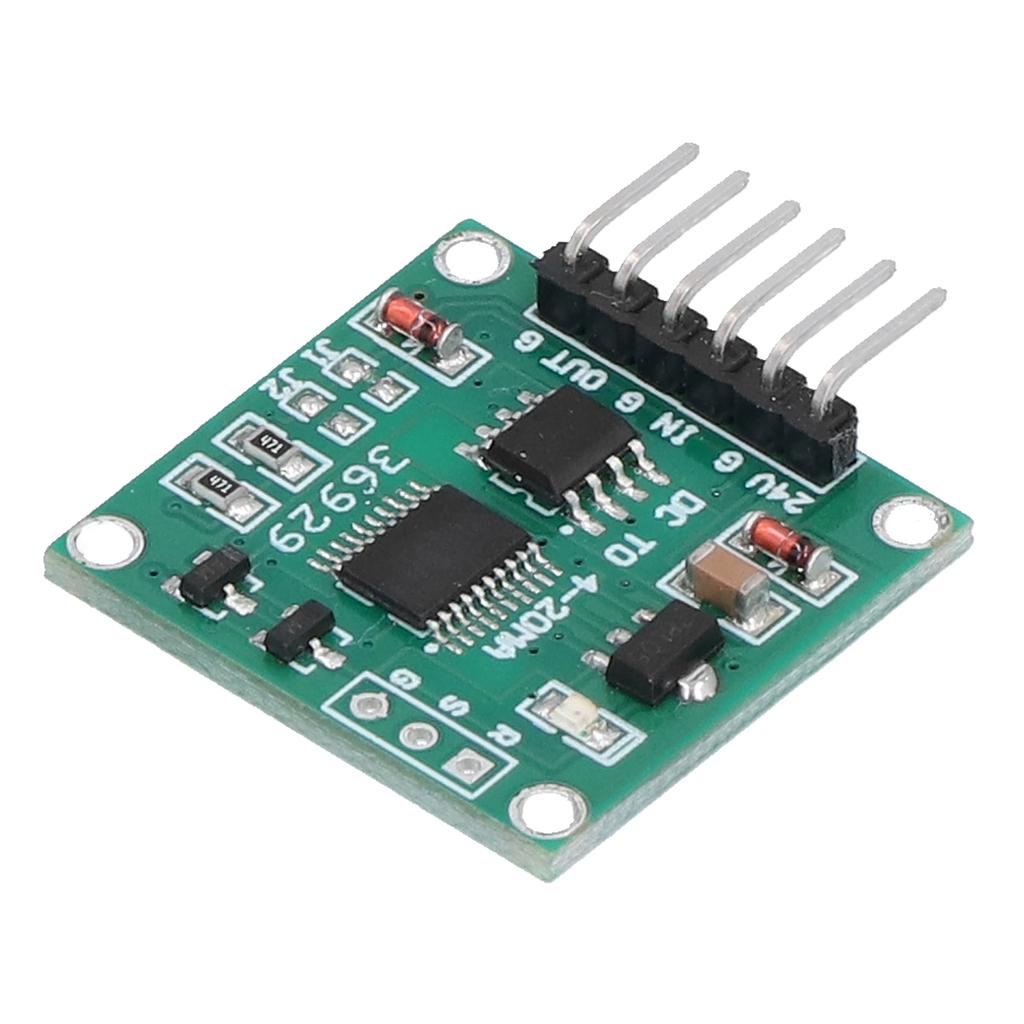

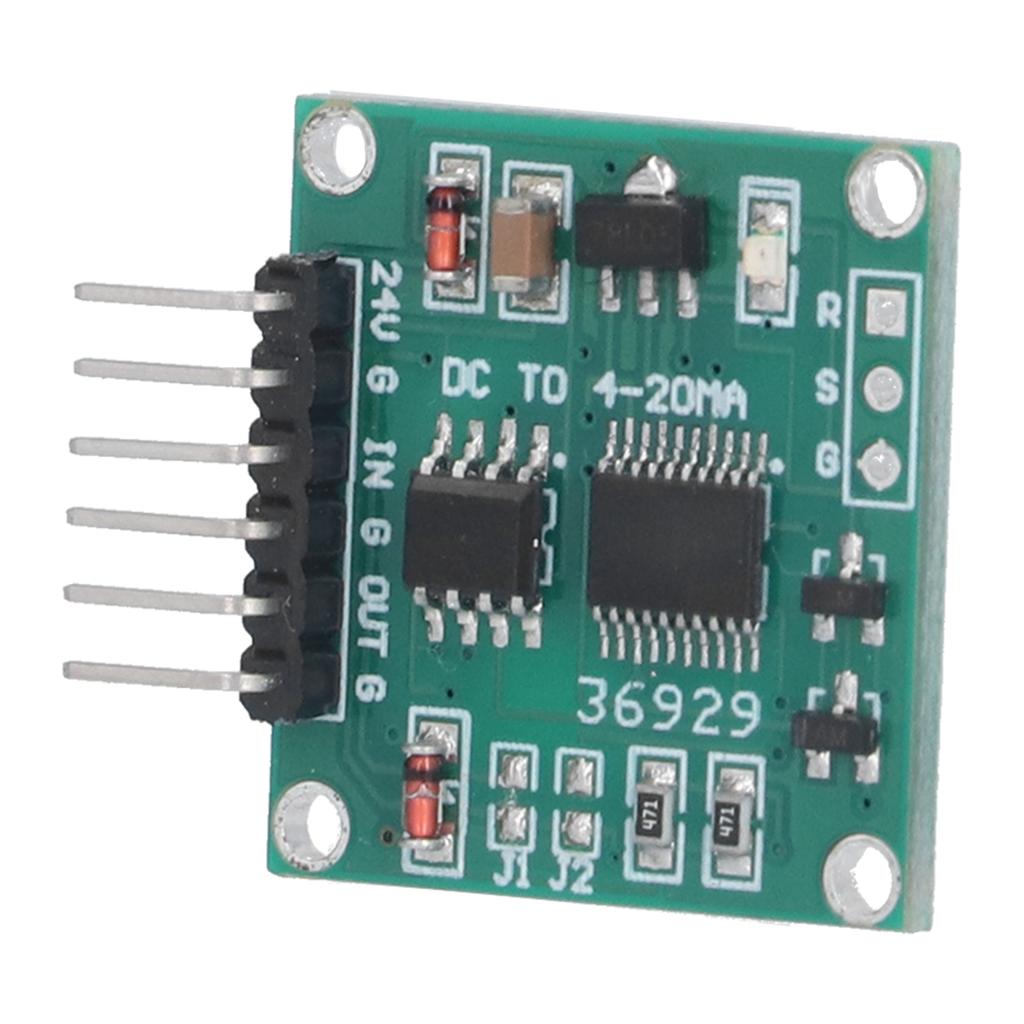

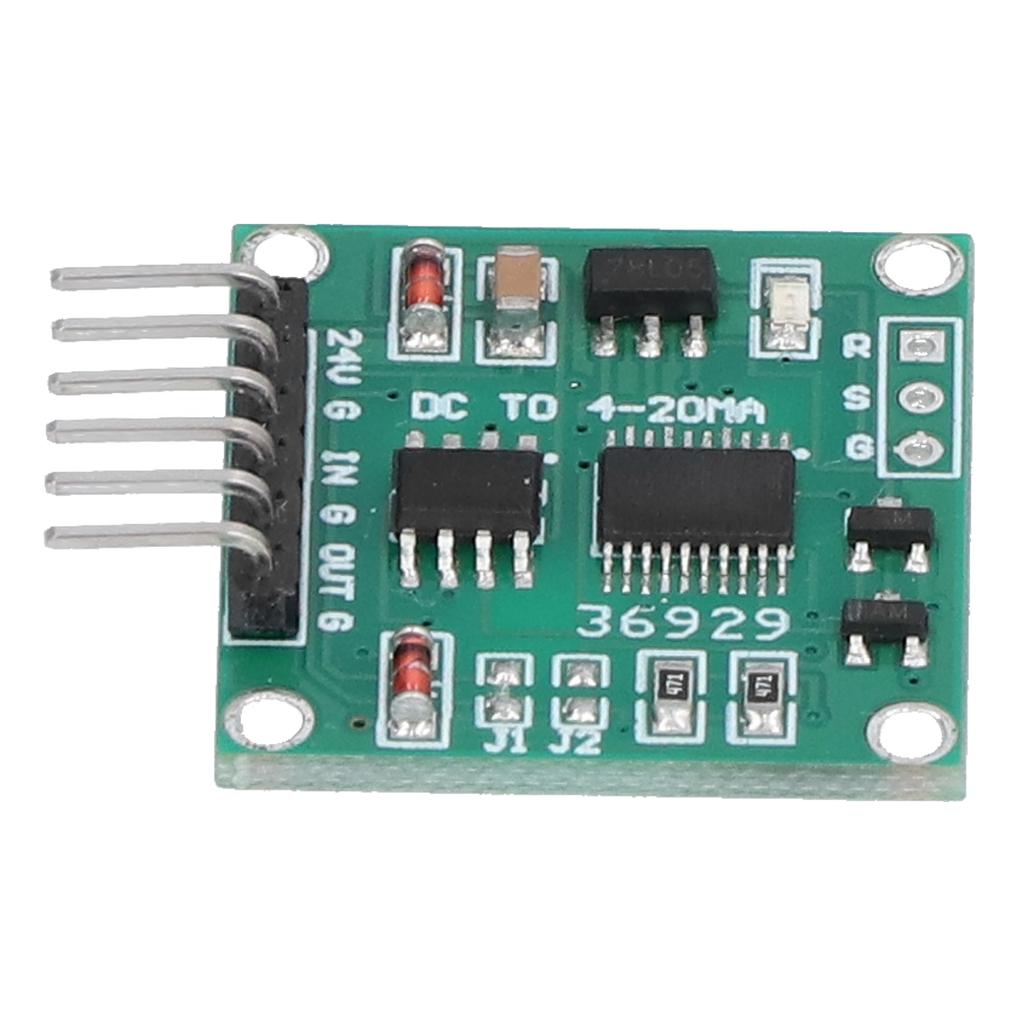

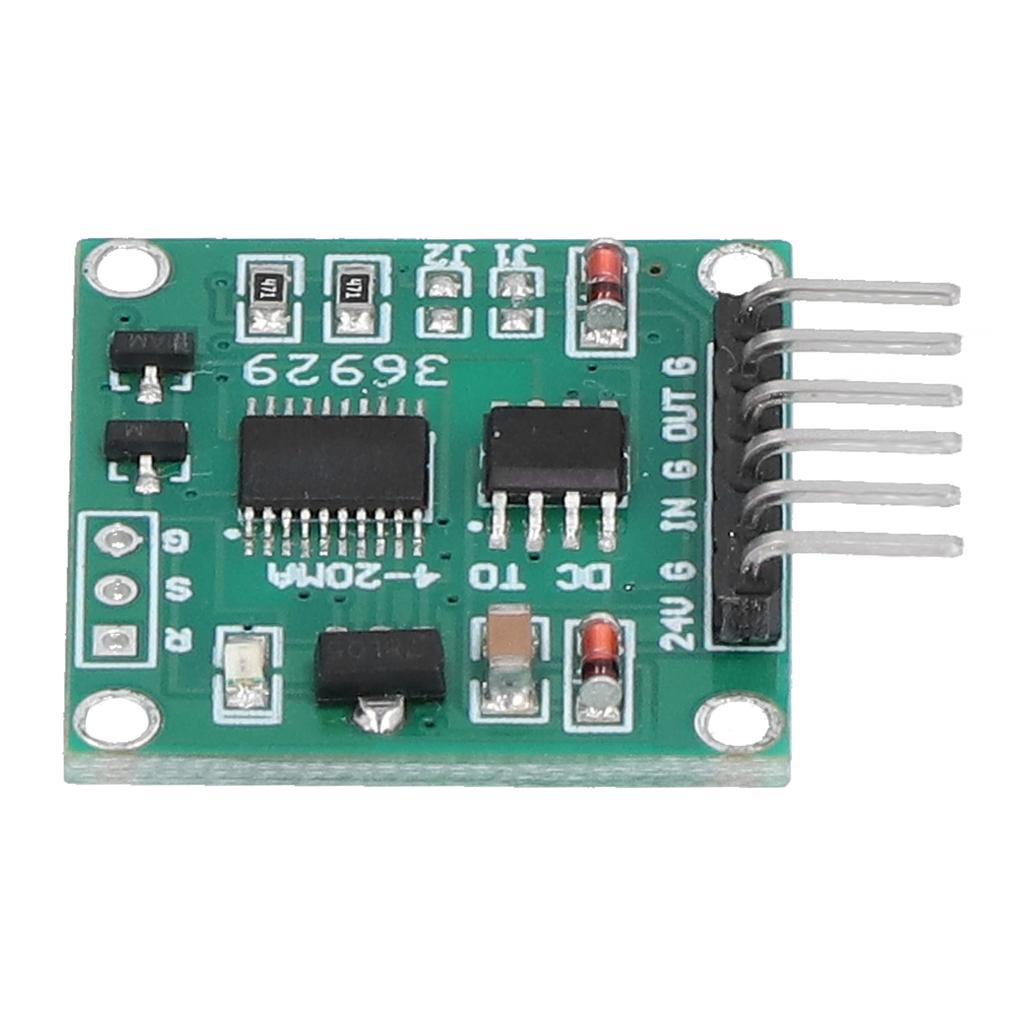

Modul-Schnittstelle:
24V: Netzteil mit positivem Anschluss (9V ~ 24V).
G: Strom-/Masseschnittstelle
IM: Signaleingangsschnittstelle (0,00 V ~ 5,00 V 0,00 V ~ 10,00 V)
G: Strom-/Masseschnittstelle
OUT: Signalausgangsschnittstelle (4,00 mA bis 20,00 mA 0,00 mA bis 20,00 mA)
G: Strom-Masse-Schnittstelle.
Paketliste:
1 x Spannungs-Strom-Modul. Mit dem Sendermodul können Sie das Spannungssignal einfach in ein entsprechendes Stromsignal umwandeln.
Dieses Spannungs-Strom-Modul ermöglicht 2 Stromkreiszustände, einschließlich Unterbrechung und Kurzschluss.
Der offene Stromkreis unterstützt 0?5 V Eingangsspannung am J1-Pad und 4,00 mA Ausgabe?20,00 mA auf J2-Pad.
Der Kurzschluss unterstützt 0?10 V Eingangsspannung am J1-Pad und 0,00 mA Ausgabe?20,00 mA auf J2-Pad.
Die einfache Bedienung ermöglicht einen flexiblen Einsatz in der Ferndatenerfassung und Gerätesteuerung.
