Besonderheit:

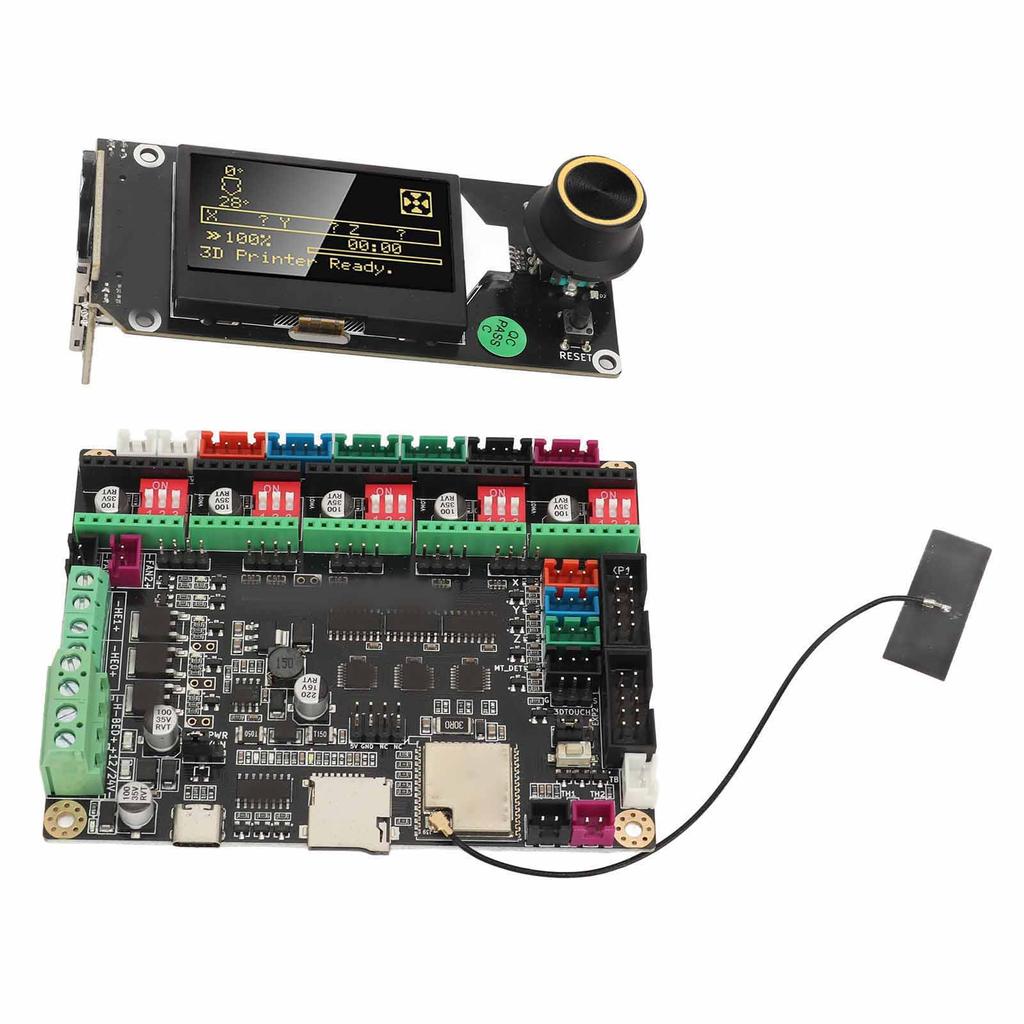

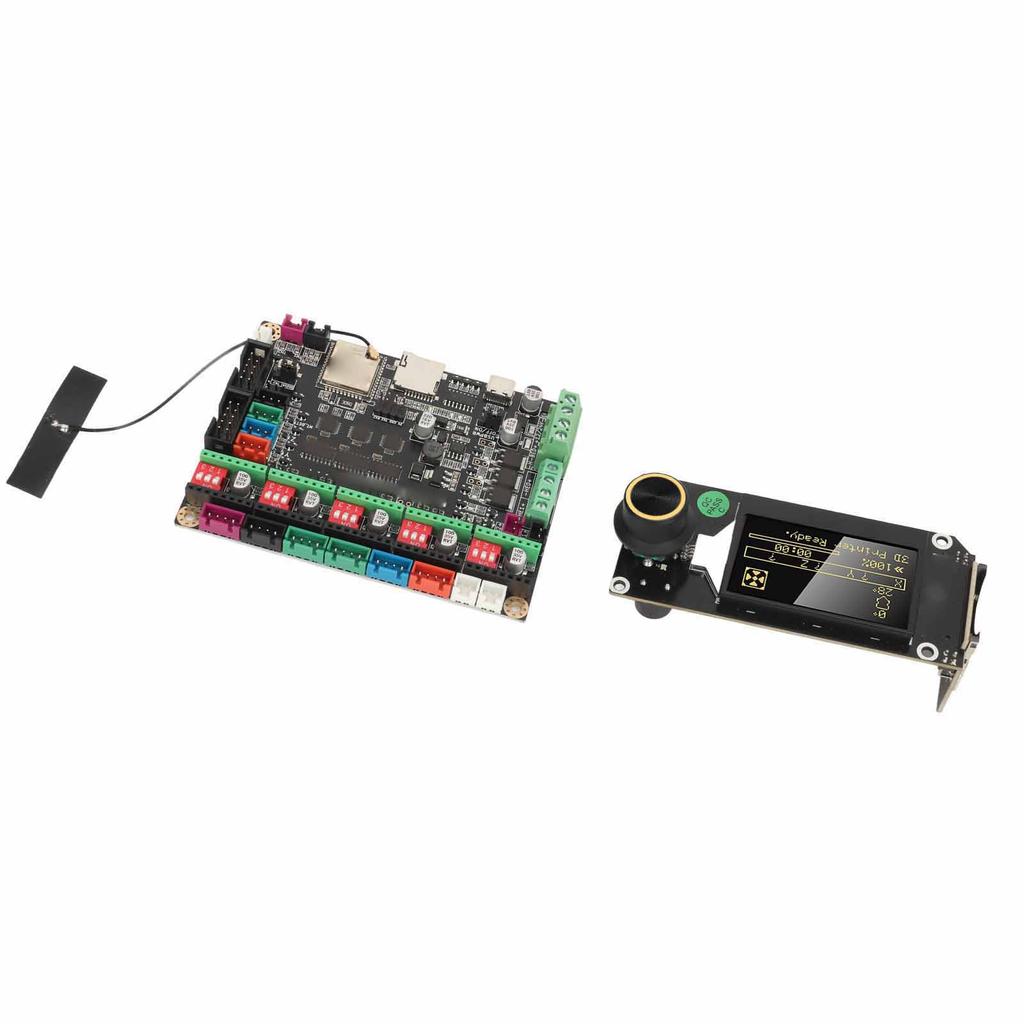

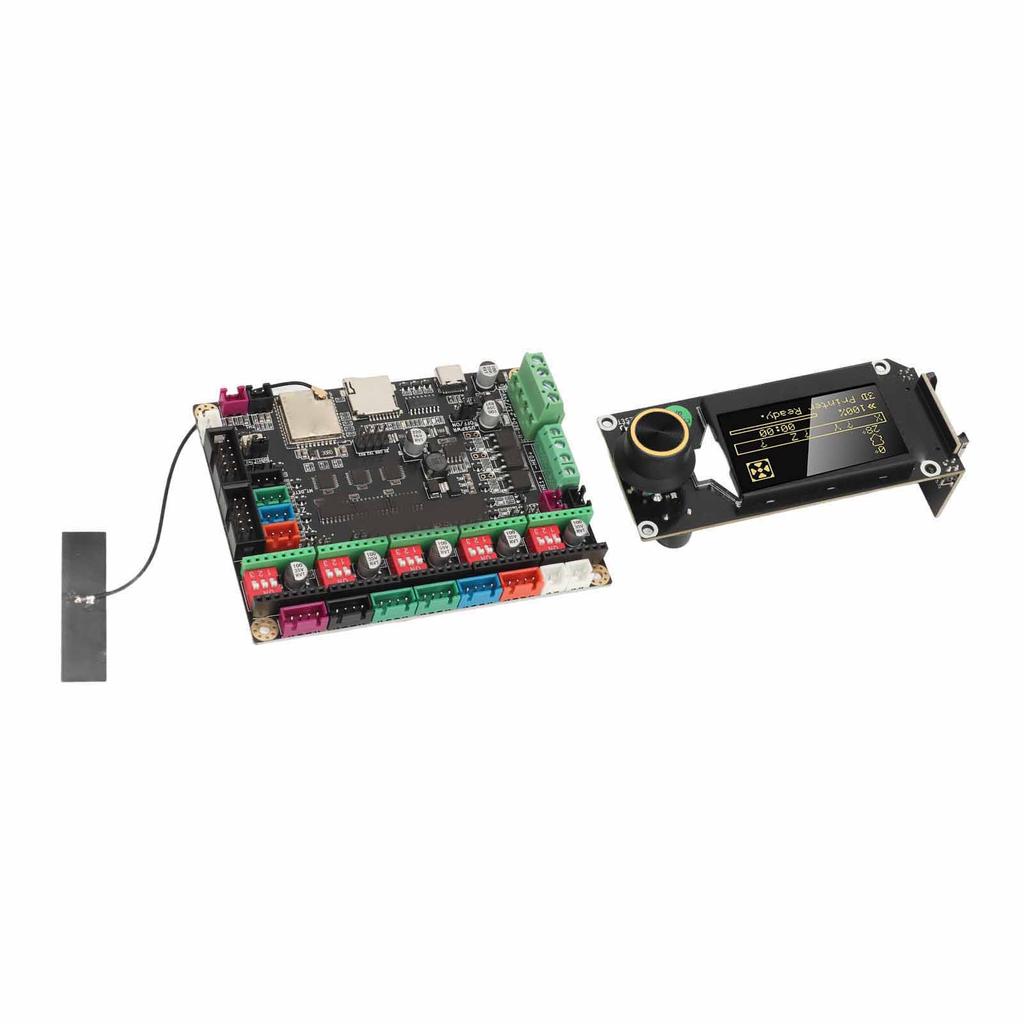

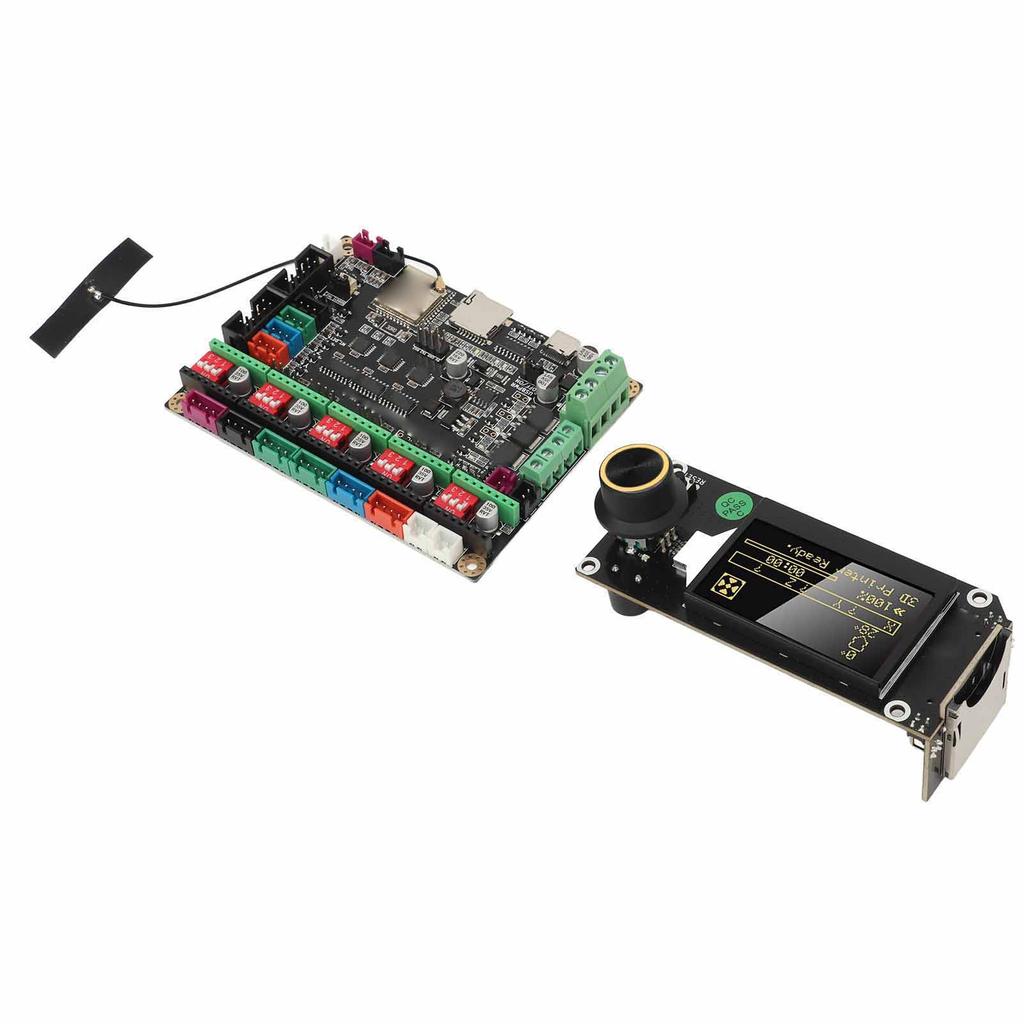

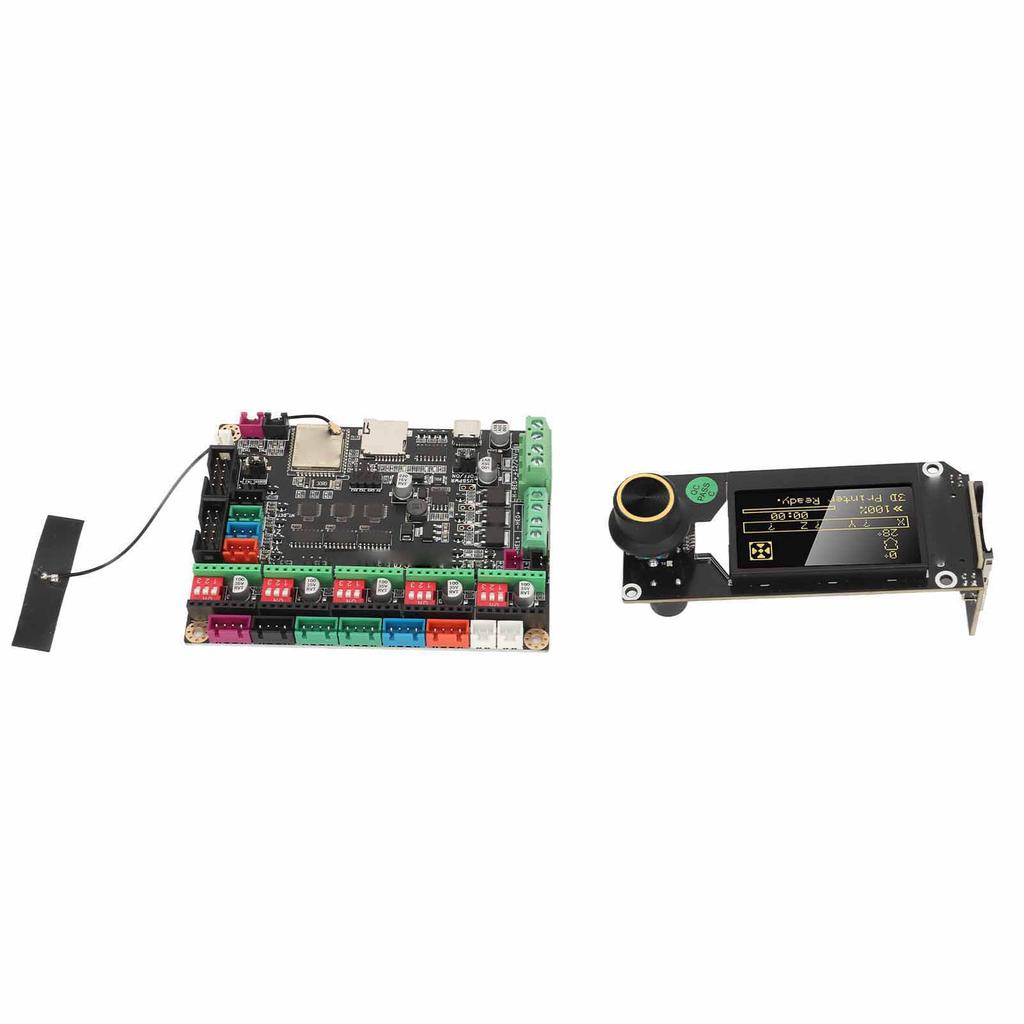

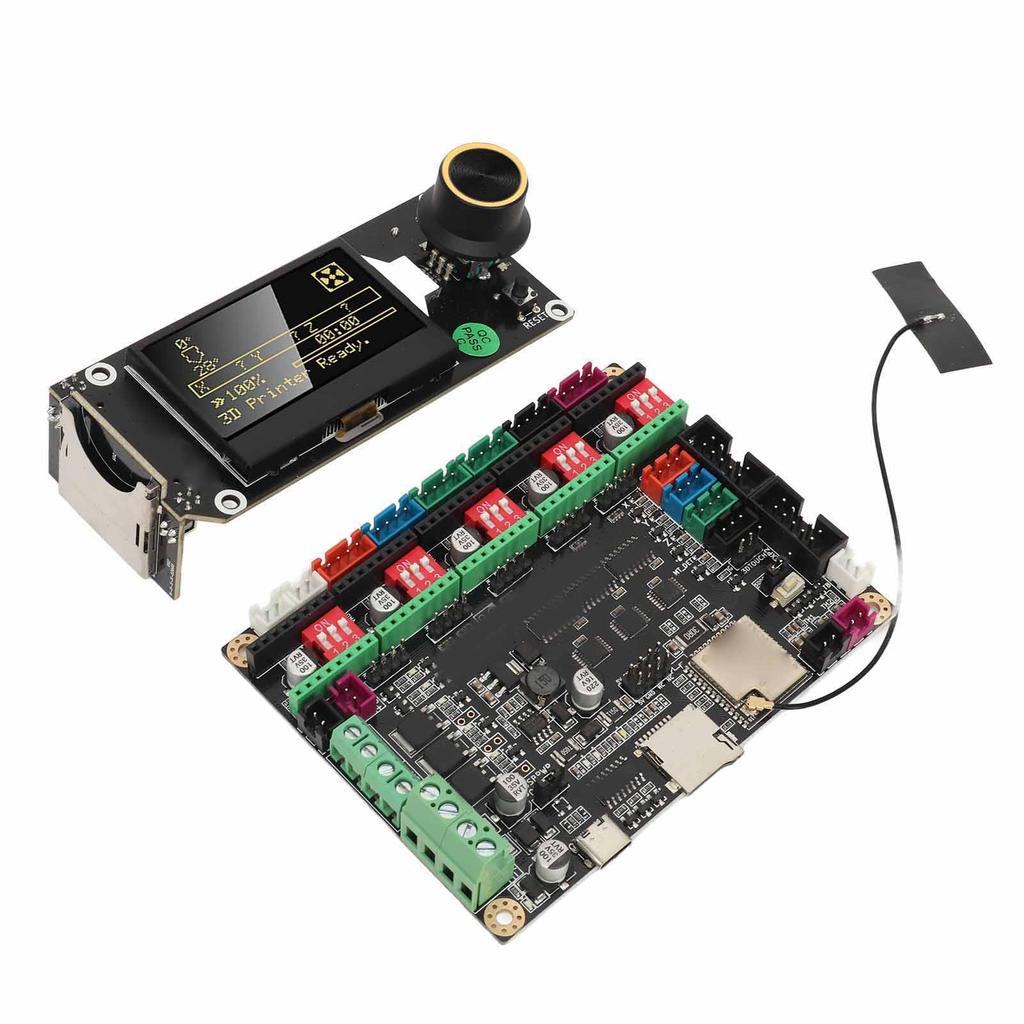

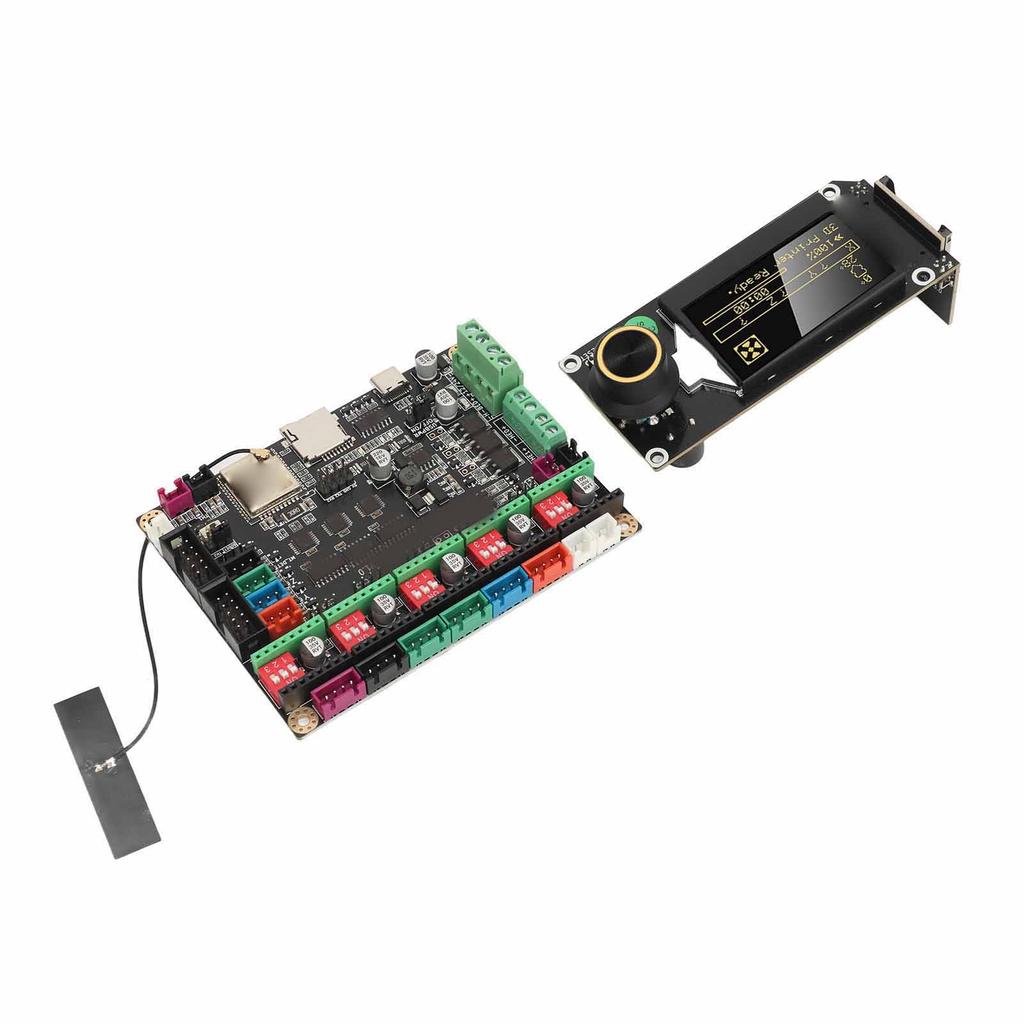

1. Für TinyBee: Ein Hauptsteuerplatine für 3D-Drucker mit integriertem ESP32 WLAN. Unterstützt für Marlin 2.0 Firmware. Zusätzlich zur Unterstützung von normalen LCD2004- und 12864-Bildschirmen unterstützt es auch für MINI12864 V3 und für TFT-Serialschnittstellen-Bildschirme. Das Motherboard kann die Firmware über USB aktualisieren und über die WLAN-Funktion eine Verbindung zum Netzwerk und zu Webseiten herstellen, um den 3D-Drucker zu steuern.
2. ESP32 WROOM 32U (8M BLITZ): Eingebauter ESP32 DOWD V3 Chip, Xtensa Dual-Core, 32-Bit LX6 Mikroprozessor, unterstützte Taktfrequenz bis zu 240 MHz, FLASH ist 8192 KByte, RAM ist 520 KByte.
3. HERVORRAGENDE LEISTUNG: Das Motherboard verwendet das ESP32 WROOM 32U Modul, eingebettet mit einem Dual-Core 32-Bit Hochgeschwindigkeits-MCU, mit einer Taktfrequenz von bis zu 240MHz. Und integriert mit WIFI- und BT-Modulen ist die Leistung sehr leistungsstark.
4. Für MINI 12864 V3.0 Speicherkarten-Seitenmontage: Intelligenter Bildschirm mit RGB-Hintergrundbeleuchtung. Es ermöglicht Online-Änderungen der Lichtfarbe.. Gleichzeitig unterstützt es verschiedene Arten von Firmware wie für Robin für Nano v2, für sgen IV1V2, für Gen loMarlin 2. x, für Klipper, etc.. Ausgestattet mit einem Encoder kann es Parameteranpassung und Dateiauswahl-Druck erreichen.. Plug-and-Play für RAMPS, aber die Firmware-Unterstützung muss angepasst werden.
5. MIT SPEICHERCHIP: Das Modul ist mit einem 8-Megabyte-Flash-Speicherchip ausgestattet, der einen effektiven Schutz für mehr Anwendungsszenarien bietet.
Spezifikation:
Gegenstandsart: 3D-Drucker-Steuerplatine
Material: PCB
Motherboard-Modell: für TinyBee V1.0
MCU: ESP32 WROOM 32U
MCU-Frequenz: 240 MHz
Erinnerung: 520C
Eingangsnetzteil: DC1224V<20A
Heizung: 2 Heizungsenden + 1 Heizbett
Temperatur ADC:
3 NTC100K: TH1, TB, TH2 (erfordert Jumper-Auswahl)
Motorschnittstelle: 5 Achsen 6 Motorschnittstelle (Parallelschaltung von zwei Z-Achsen)
Schritt-Laufwerk-Modus: SCHRITT, DIR Moode
Antriebssignal: Unterstützt externe Hochstromantriebe
Unterteilungseinstellungen: Wählschalter
LCD-Schnittstelle: Unterstützt LCD 2004, 12864, für MINI12864 V3
Serielle Schnittstelle: für TFT-Serie Bildschirm reserviert für USART2
Endanschlag: X, Y, Z, MT DET
3D Touch: Unterstützung
Schutz der Stromversorgung: Unterstützt Rückstromschutz und Leistungsspitzenschutz
Gegenelektromotorische Kraft des Motors: Kann durch Phasenfolgewiderstand absorbiert werden, um Schrittmotortreiber zu schützen
Firmware: Für Marlin2.0. X
Firmware-Update-Methode: USB-Laufwerk hochladen
Speicherkarte: Wird ohne Speicherkarte geliefert
für Mini12864 V3.0 LCD Grafisches Intelligentes Display
Modus: für Mini 12864 V3
Material: PCB
Logikebene: Unterstützt 3,3 V und 5 V Logikeingänge
Hintergrundbeleuchtungsmodus: RGB-hinterleuchtet, einstellbar
Anpassung der Hintergrundbeleuchtung: Leicht, Leichte Voreinstellung (MT)
Anwendbare Firmware: Für Marlin 2.0, für Klipper
Anwendbare Motherboards: Für für Robin für Nano V2, für SgenlV1, v2, für Genl, für Robin E3
Merkmale:
Nutzen Sie den integrierten Speicherkartensteckplatz.
Kompatibel mit 3,3-V- und 5-V-Logiksignalen.
Unterstützung für Gcode-Hintergrundbeleuchtungseinstellungen, wie z. B. für M150 für R100 für G100 für U100.
Unterstützung für Robin für Nano V2, für Sgen IV1, Sgen V2, für GenI, für Robin E3.
Der intelligente Monitor für MINI 12864 V3 verfügt über eine RGB-Hintergrundbeleuchtung und unterstützt die Online-Änderung der Hintergrundbeleuchtungsfarbe über das LCD.
Unterstützt Farbänderungen in verschiedenen Zuständen während des Druckprozesses.
SPI-Kommunikation mit dem Host-Mikrocontroller.
Unterstützung für Klipper Marlin 2.0 Firmware.
TMC2209 Schrittmotor-Treiber:
Modus: TMC2209 V2.0
Material: Leiterplatte, Aluminiumlegierung
Mikroschritte: 256 Unterteilungen
Antriebsstrom: 2.8A
Aufbau: SCHRITT, RICHTUNG oder UART
Standard Werksstrom: 0,85 A
Lastgesteuerter Motor Spannung: 5.528V
IC-Logik-Arbeitsspannung: 35 V
Produktanwendung: Verschiedene 3D-Hauptsteuerplatinen
Empfohlener Strom: Nicht größer als 1,7 A
.

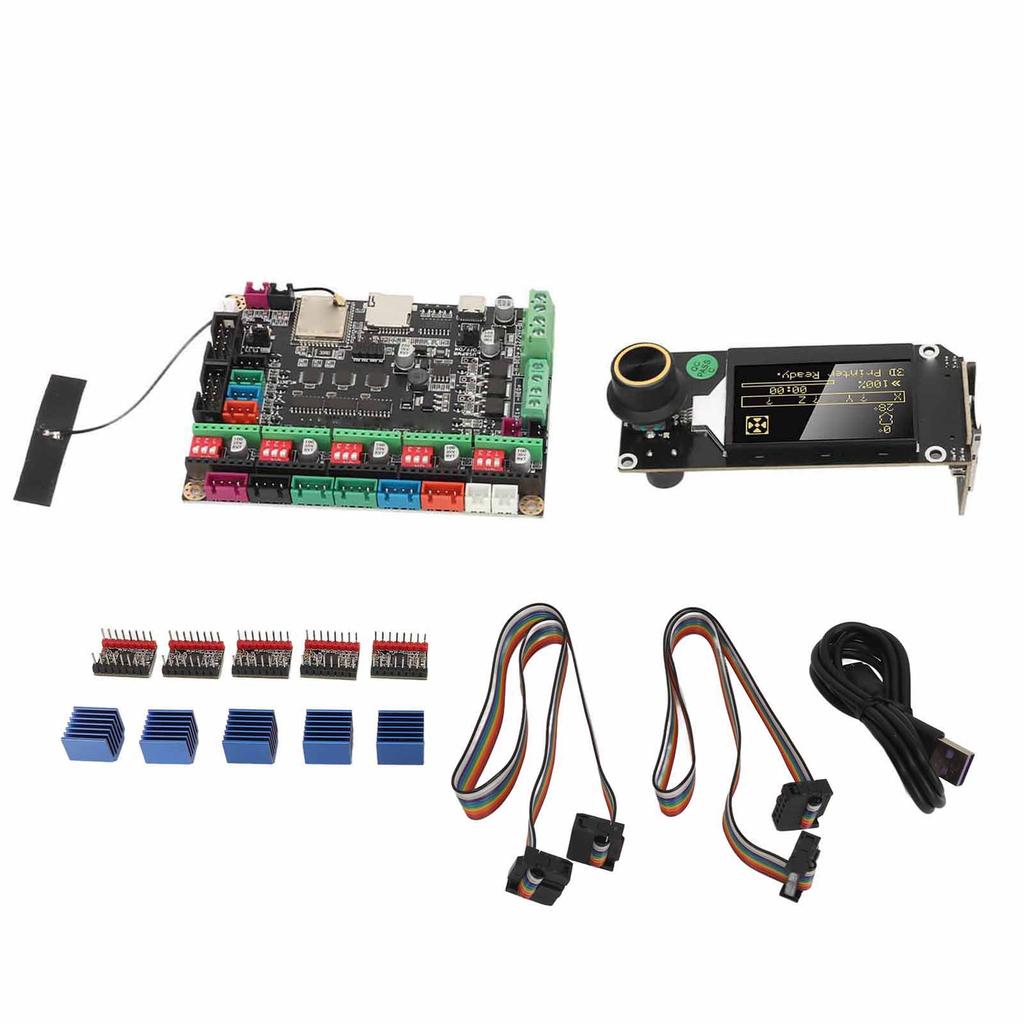

Paketliste:
1 x für TinyBee Steuerplatine 1 x USB-Datenkabel 1 x Bildschirm für MINI 12864 V3 Speicherkarte Seitenplatine 2 x 10-Pin Farb-Flachkabel 5 x TMC2209 Schrittmotor-Treiber 5 x Kühlkörper für Antriebe für TinyBee: Ein Hauptsteuerplatine für 3D-Drucker mit integriertem ESP32 WLAN. Unterstützt für Marlin 2.0 Firmware. Zusätzlich zur Unterstützung von normalen LCD2004- und 12864-Bildschirmen unterstützt es auch für MINI12864 V3 und für TFT-Serialschnittstellen-Bildschirme. Das Motherboard c
ESP32 WROOM 32U (8M BLITZ): Eingebauter ESP32 DOWD V3 Chip, Xtensa Dual-Core, 32-Bit LX6 Mikroprozessor, unterstützte Taktfrequenz bis zu 240 MHz, FLASH ist 8192 KByte, RAM ist 520 KByte.
HERVORRAGENDE LEISTUNG: Das Motherboard verwendet das ESP32 WROOM 32U Modul, eingebettet mit einem Dual-Core 32-Bit Hochgeschwindigkeits-MCU, mit einer Taktfrequenz von bis zu 240MHz. Und integriert mit WIFI- und BT-Modulen ist die Leistung sehr leistungsstark.
Für MINI 12864 V3.0 Speicherkarten-Seitenmontage: Intelligenter Bildschirm mit RGB-Hintergrundbeleuchtung. Es ermöglicht Online-Änderungen der Lichtfarbe.. Gleichzeitig unterstützt es verschiedene Arten von Firmware wie für Robin für Nano v2, für sgen IV1V2, für Gen loMarlin 2
MIT SPEICHERCHIP: Das Modul ist mit einem 8-Megabyte-Flash-Speicherchip ausgestattet, der einen effektiven Schutz für mehr Anwendungsszenarien bietet.
