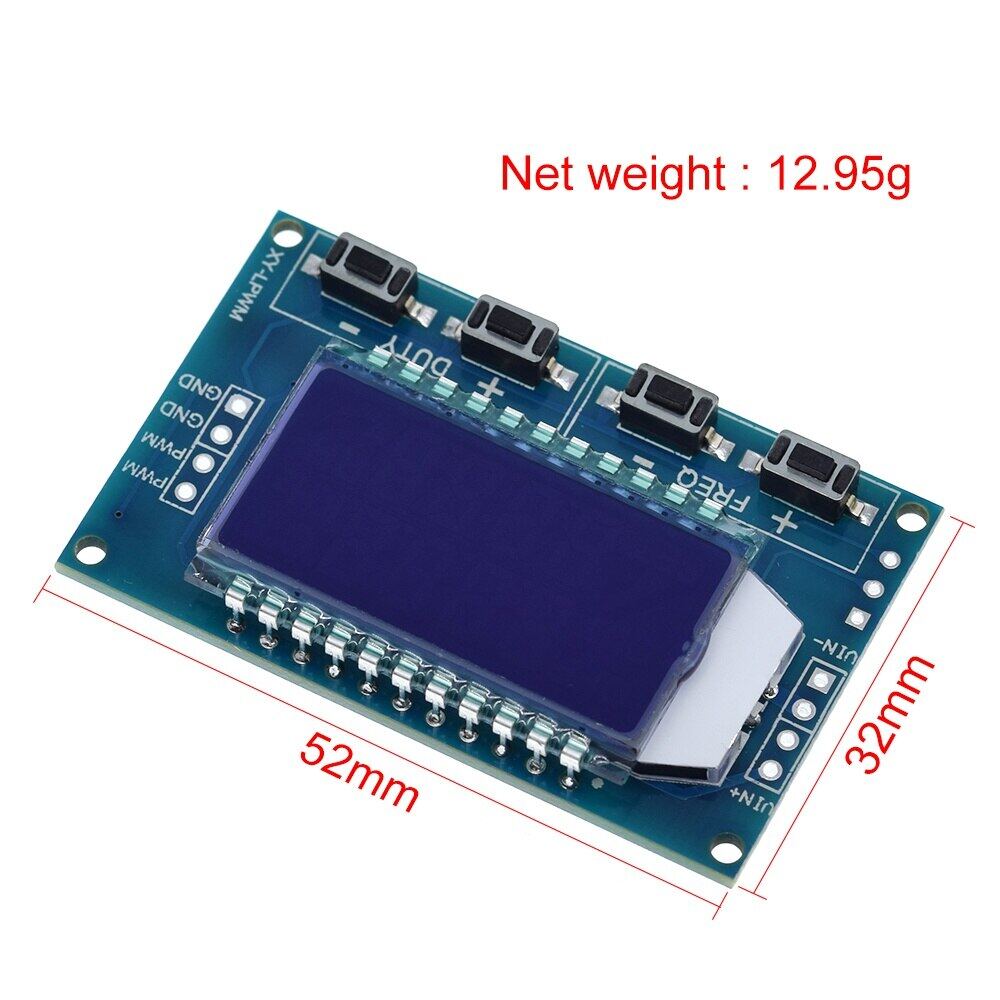

XY-LPWM 1Hz-150Khz Signalgenerator PWM Board Modul Impulsfrequenz Tastverhältnis Einstellbares Modul LCD-Anzeige 3.3V-30V

XY-LPWM 1Hz-150Khz Signalgenerator PWM Board Modul Impulsfrequenz Tastverhältnis Einstellbares Modul LCD-Anzeige 3.3V-30V

Für weitere Details sehen Sie bitte das Link-Bild, danke

Höhepunkte

1 LCD-Anzeigefrequenz und Tastverhältnis, sehr klar, PWM-Ausgang kann separat eingestellt werden Frequenz und Tastverhältnis;

2. Weiter Frequenzbereich, hohe Präzision;

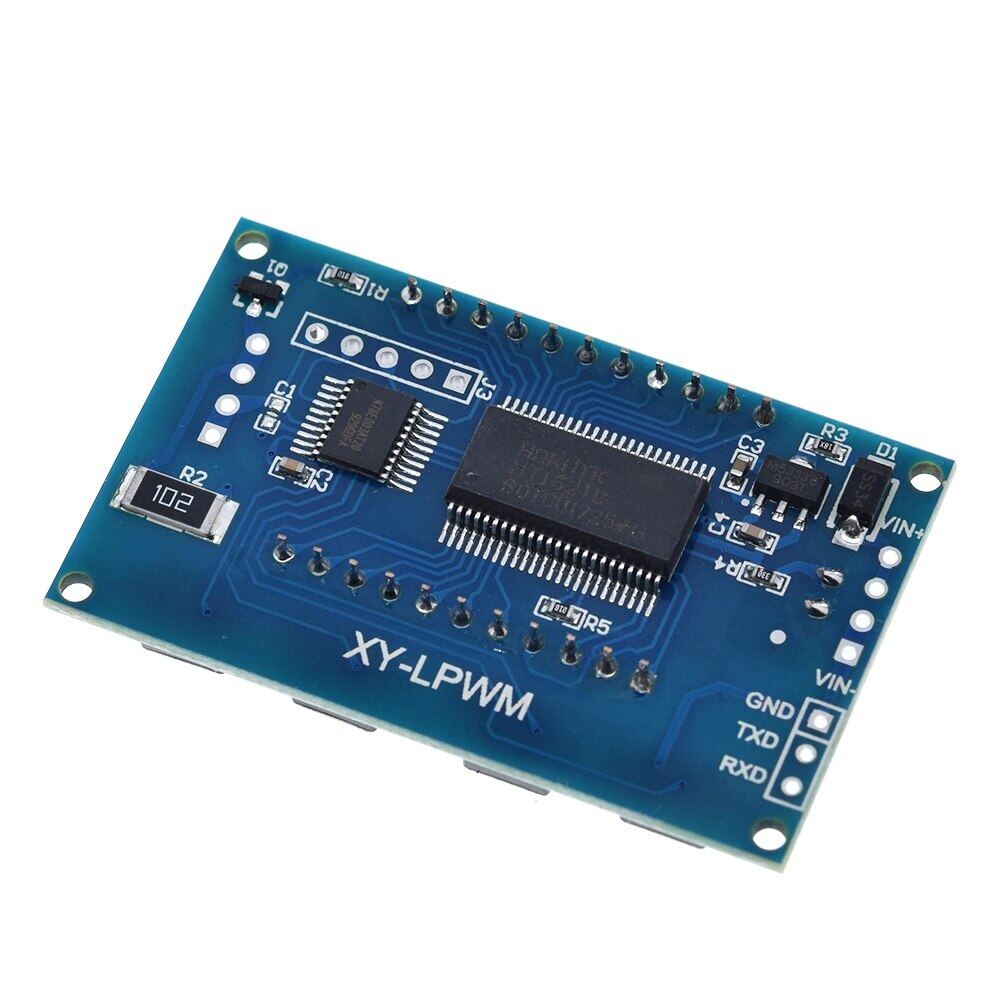

3. Es kann serielle Kommunikation verwenden

Beschreibung

PWM-Ausgang, stellen Sie die Frequenz, Tastverhältnis;

Frequenz ist in vier Bereiche unterteilt, automatische Umschaltung:

1. XXX (kein Dezimalpunkt): die kleinste Einheit ist 1Hz, der Wertebereich von 1Hz ~ 999Hz;

2. X.XX (Dezimalpunkt in der Hundert) Die kleinste Einheit ist 0.01Khz, der Bereich von 1.00Khz ~ 9.99Khz;

3. XX.X (Dezimalpunkt in zehn): die kleinste Einheit ist 0,1 kHz; Wertebereich von 10,0 kHz ~ 99,9 kHz

4. X.X.X (Dezimalpunkt in zehnhunderthundert): die kleinste Einheit ist 1Khz; Wertebereich 1KHz ~ 150KHz

z.B. Frequenzanzeige: 100 zeigt PWM-Ausgang 100Hz Impuls an;

1.01 zeigt PWM Ausgangsimpuls 1,01 K;

54,1 zeigt an, dass die PWM-Ausgang einen Puls von 54,1 kHz;

1.2.4 zeigt an, dass die PWM-Ausgabe 124 kHz Puls;

Einschaltdauerbereich: 0 ~ 100%;

Alle Parameter eingestellt, Ausschalten speichern.

Parametereinstellungen

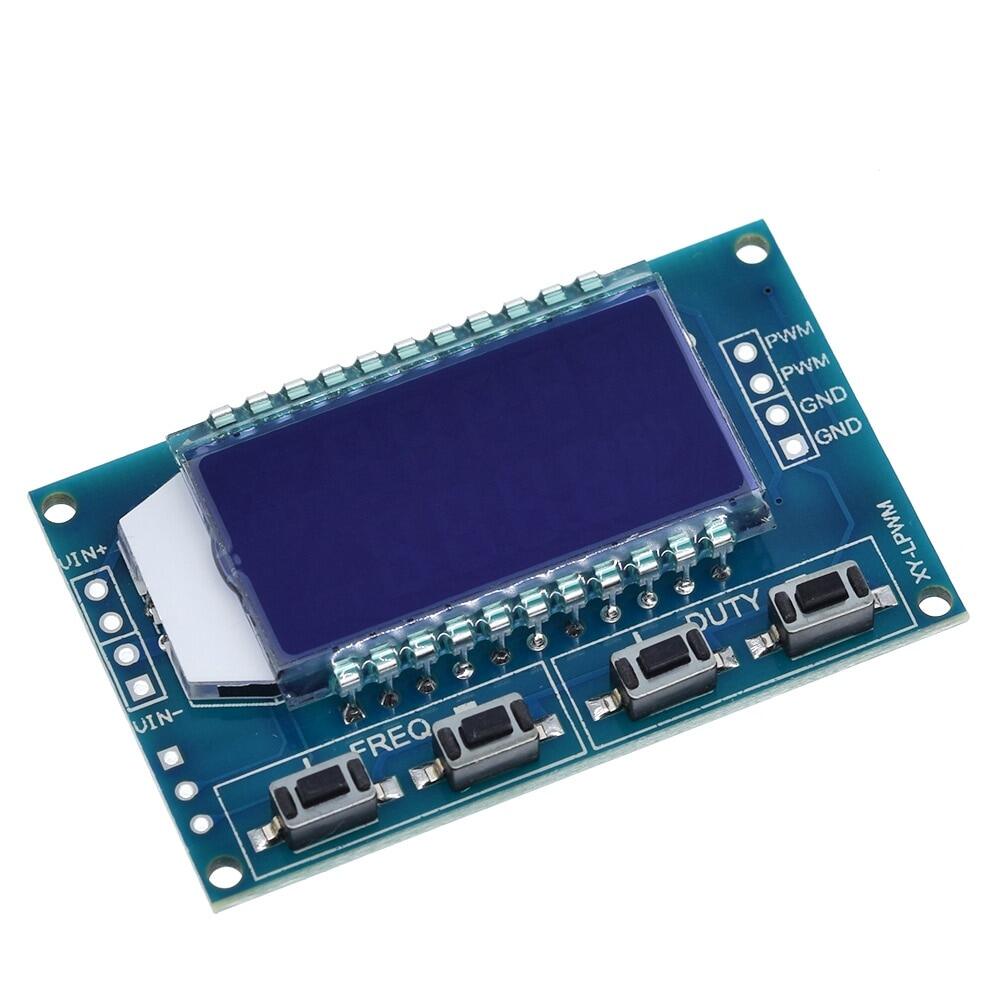

Das Modul hat vier unabhängige Tasten, die zur Einstellung der Frequenz und des Tastverhältnisses verwendet werden, und unterstützt Kurzdruck. (Vergrößern oder Verringern einer Einheit) und langes Drücken (schnelle Zunahme oder Abnahme), sehr einfach, die Parameter werden automatisch gespeichert, Stromausfall Verloren.

Modulparameter

1. Betriebsspannung: 3,3 ~ 30 V;

2. Frequenzbereich: 1Hz ~ 150KHz;

3. Frequenzgenauigkeit: Die Genauigkeit in jedem Bereich beträgt ca. 2%;

4. Signalbelastbarkeit: Der Ausgangsstrom kann ca. 5 ~ 30mA betragen;

5. Ausgangsamplitude: PWM-Amplitude gleich der Versorgungsspannung;

6. Umgebungstemperatur: -20 ~ +70 °C

Geltungsbereich

1. Wird als Rechteckwellensignalgenerator verwendet, erzeugt ein Rechtecksignal für die experimentelle Entwicklung und Verwendung;

2. Wird verwendet, um ein Rechteckwellensignal zu erzeugen, das den Motortreiber steuert;

3. einstellbare Puls für MCU Gebrauch zu generieren;

4. Einstellbaren Impuls erzeugen, zugehörige Schaltung steuern (PWM-Dimmgeschwindigkeit und andere Anwendungen)

Für weitere Details sehen Sie bitte das Link-Bild, danke

Lieferinhalt:

1 Stück * XY-LPWM 1Hz-150Khz Signalgenerator PWM Board Modul
