Hochriskante Chemikalie : Keiner
Modell-Nr : 416
Art : Modul
Ursprung : China
Zustand : Neu

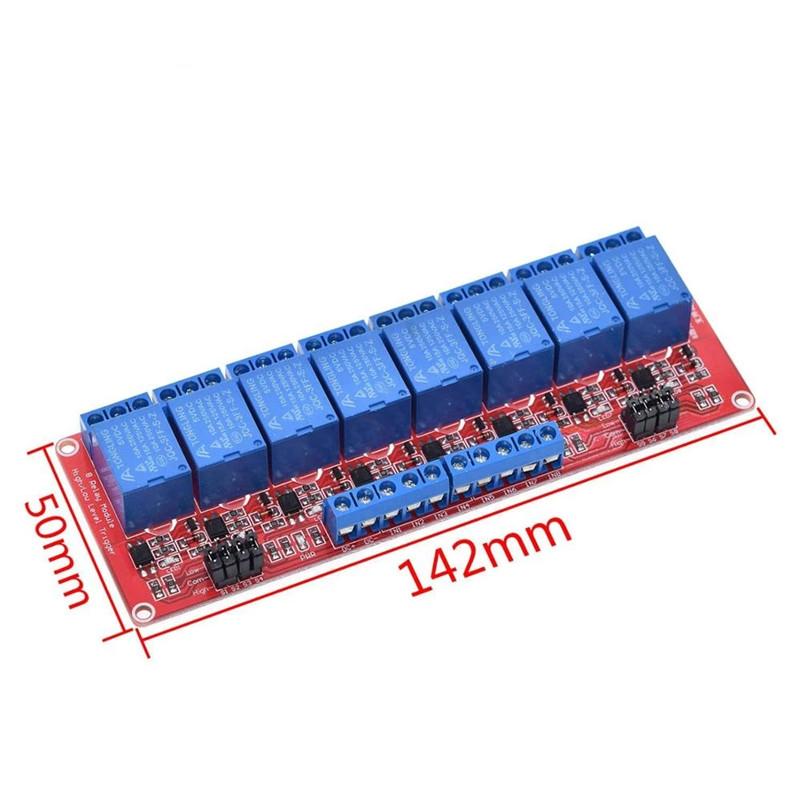

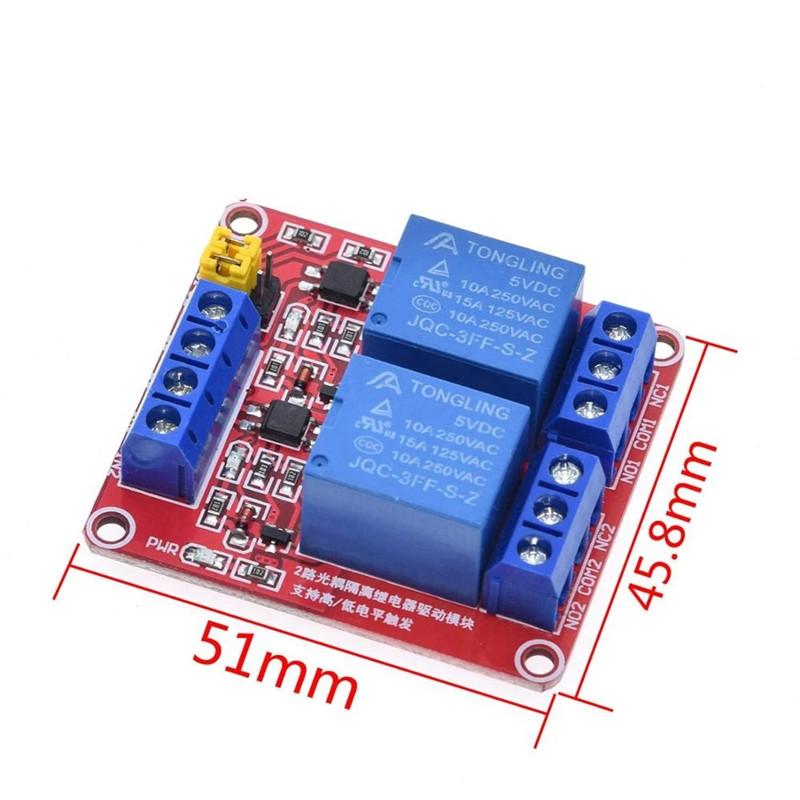

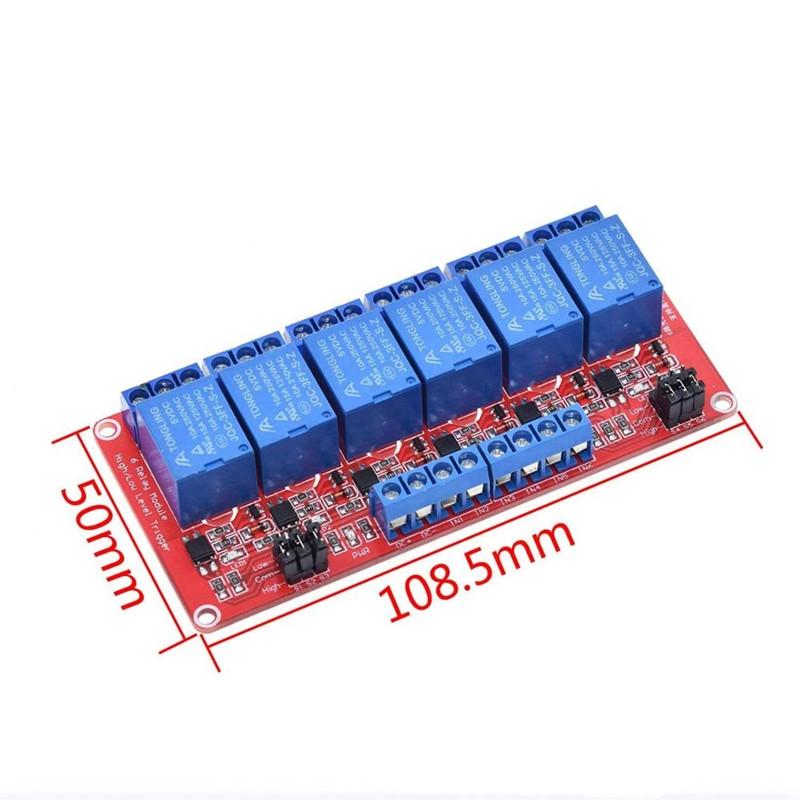

Eine Modulbeschreibung:
1. Das Modul verwendet hochwertige Originalrelais, und die maximale Last des Schließerkontakts beträgt 250V/10A AC und 30V/10A DC.:
2. Der Patch-Optokoppler wird zur Isolation verwendet, der eine starke Ansteuerfähigkeit und eine stabile Leistung aufweist.; Triggerstrom 5mA;
3. Die Betriebsspannung des Moduls beträgt 5V/12V/24V.
4. Das Modul kann über Jumper High-Level- oder Low-Level-Trigger einstellen.;
5, fehlertolerantes Design, selbst wenn die Steuerleitung unterbrochen ist, wird das Relais nicht ansprechen;
6. Power-Anzeige (Grün) und Relaisstatusanzeige (rot)
7. Das Schnittstellendesign ist humanisiert, und alle Schnittstellen können direkt über das Terminal verbunden werden, was sehr praktisch ist.

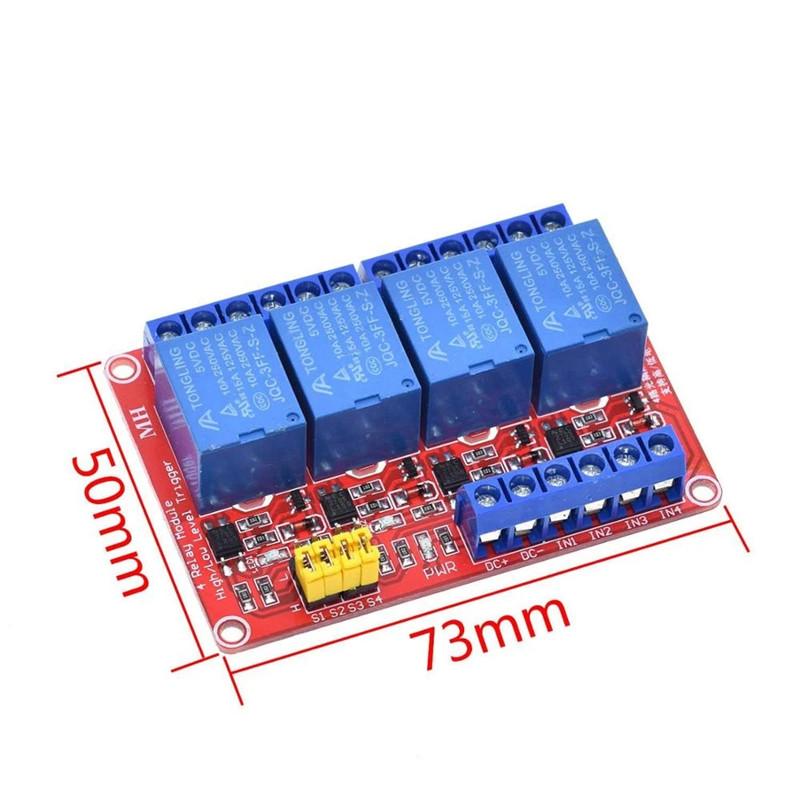

Modulschnittstelle:
1. DC+: Angeschlossen an den Pluspol des Netzteils (Spannung nach Relaisanforderungen)
2. DC-: Angeschlossen an den Minuspol des Netzteils
3. IM: High- oder Low-Level-Steuerrelais Anzugsrelaisausgang:
1. N0: Relais-Schließerkontakt, Relais hängt in der Luft, bevor es angezogen wird, und ist mit COM kurzgeschlossen, nachdem es angezogen wurde.
2. C0M: Gemeinsame Schnittstelle des Relais
3. NC: Relais-Schließerschnittstelle. Das Relais wird vor dem Anziehen auf C0M kurzgeschlossen und nach dem Anziehen aufgehängt.
High- und Low-Level-Trigger-Wahlschalter:
1. Wenn der Jumper auf L0W kurzgeschlossen wird, wird er auf einem niedrigen Pegel ausgelöst.:
2. Wenn ein Jumper auf High gebrückt wird, wird er auf High getriggert.

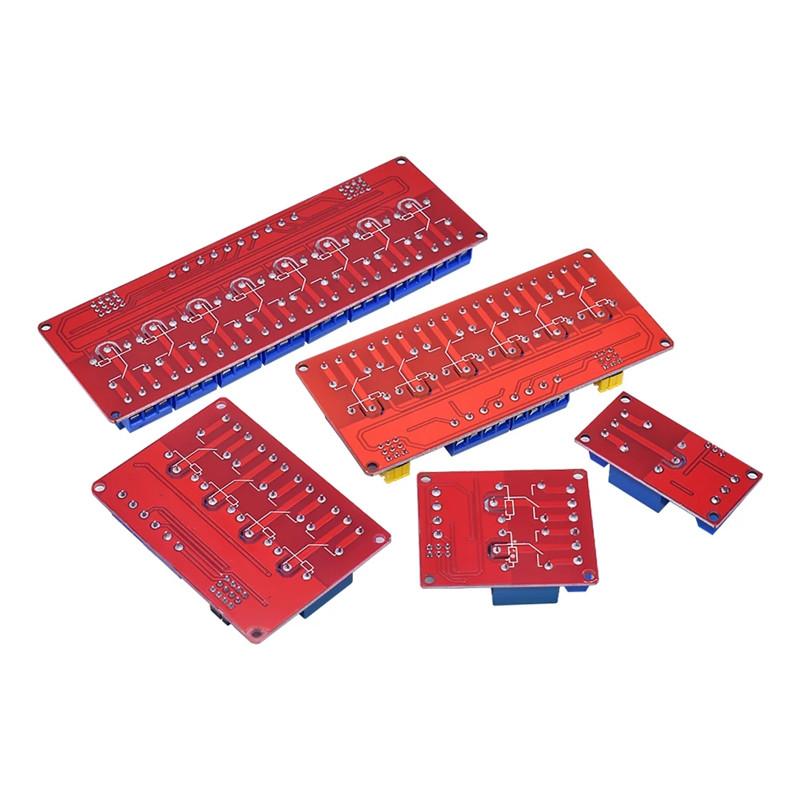

Das Leitungslayout ist kompakt und regelmäßig, mit guter elektrischer Isolierung und mechanischer Stabilität und kann unter verschiedenen Temperatur- und Feuchtigkeitsbedingungen eine stabile Leistung aufrechterhalten, um Genauigkeit und Zuverlässigkeit zu gewährleisten.
Im Schaltungsdesign sind sorgfältig geplante Leitungen wie Präzisionstransportnetze, und Leitungen unterschiedlicher Breite und Abstände übernehmen unterschiedliche Strom- und Signalübertragungsaufgaben.. Die wichtigsten Signalleitungen unterliegen einer Impedanzanpassungsverarbeitung, die Signalreflexionen und -dämpfungen erheblich reduziert und die stabile Übertragung von Hochfrequenzsignalen gewährleistet.
Alle Arten von elektronischen Komponenten sind auf der Leiterplatte verlötet, und die Lötstellen sind voll, rund, fest und zuverlässig. Kernkomponenten wie Chips werden durch feine Verpackungsprozesse perfekt mit der Leiterplatte verbunden, um eine schnelle Datenverarbeitung und Interaktion zu erreichen.
Diese Leiterplatte bietet ein breites Spektrum an Antworten in vielen Bereichen. Ob im industriellen Steuerungsbereich, der eine extrem hohe Stabilität erfordert, oder im Bereich der Unterhaltungselektronik, wo extreme Leistung gefragt ist, mit seinem hervorragenden Design und seiner zuverlässigen Leistung kann es solide Garantien für den stabilen Betrieb der Geräte bieten und verschiedenen elektronischen Geräten dabei helfen, eine leistungsstarke Rolle zu spielen.
