Merkmale:
Das Modul verwendet ein hochwertiges Relais, die maximale Last des Schließerkontakts: AC 250V10A, DC 30V10A.
Verwendung von Patch-Optokoppler-Isolierung, starker Fahrfähigkeit, stabiler Leistung; Triggerstrom 5mA.
Die Modulbetriebsspannung ist in 5V, 9V, 12V, 24V erhältlich.
Das Modul kann durch einen Jumper getriggert werden, um einen hohen Pegel oder einen niedrigen Pegel einzustellen.
Fehlertolerantes Design, selbst wenn die Steuerleitung unterbrochen ist, bewegt sich das Relais nicht.
Power-Anzeige (Grün), Relais-Statusanzeige (rot).
Das Schnittstellendesign ist benutzerfreundlich, alle Schnittstellen können direkt über die Klemmenleiste verbunden werden, sehr praktisch.

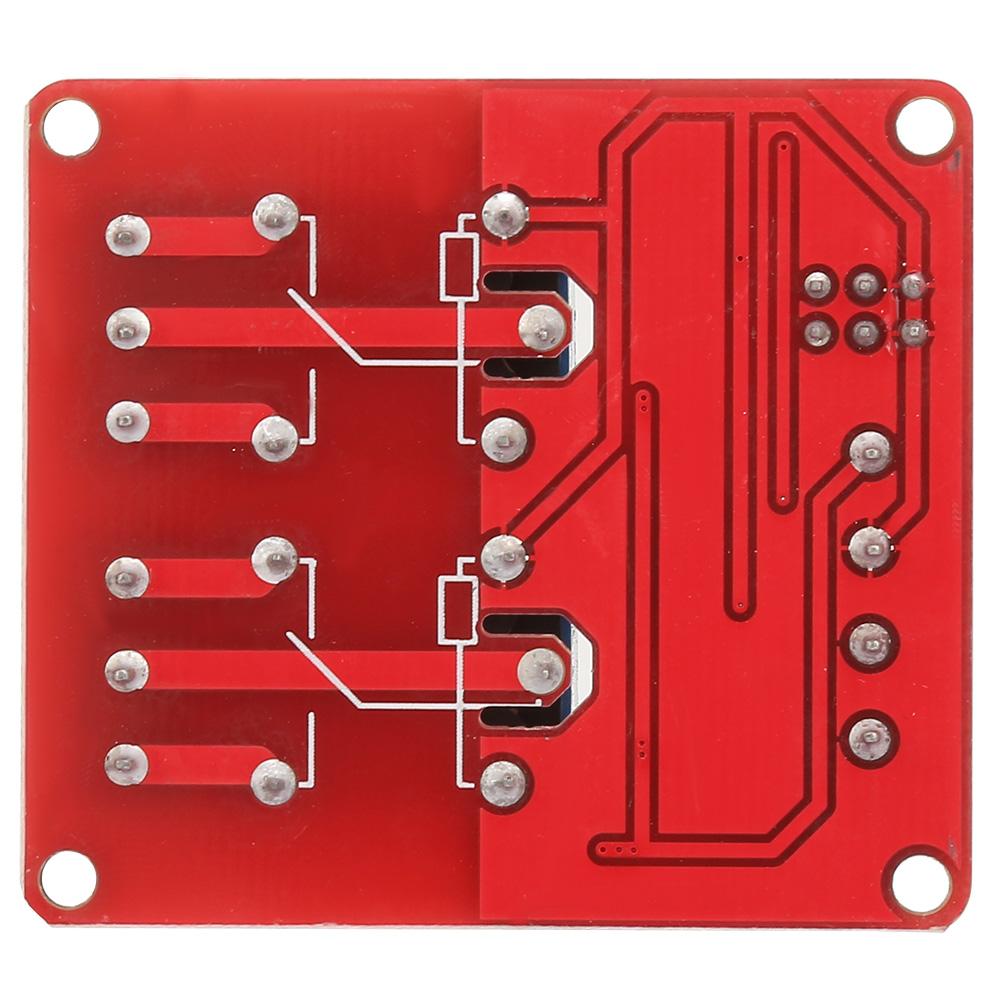

Spezifikation:
Modulgröße:50 x 41 x 18.5mm 1.97 x 1.61 x 0.73in
Lochdurchmesser: 3.1mm0.12in
Lochabstand:44.5 x 35.5mm 1.75 x 1.4in

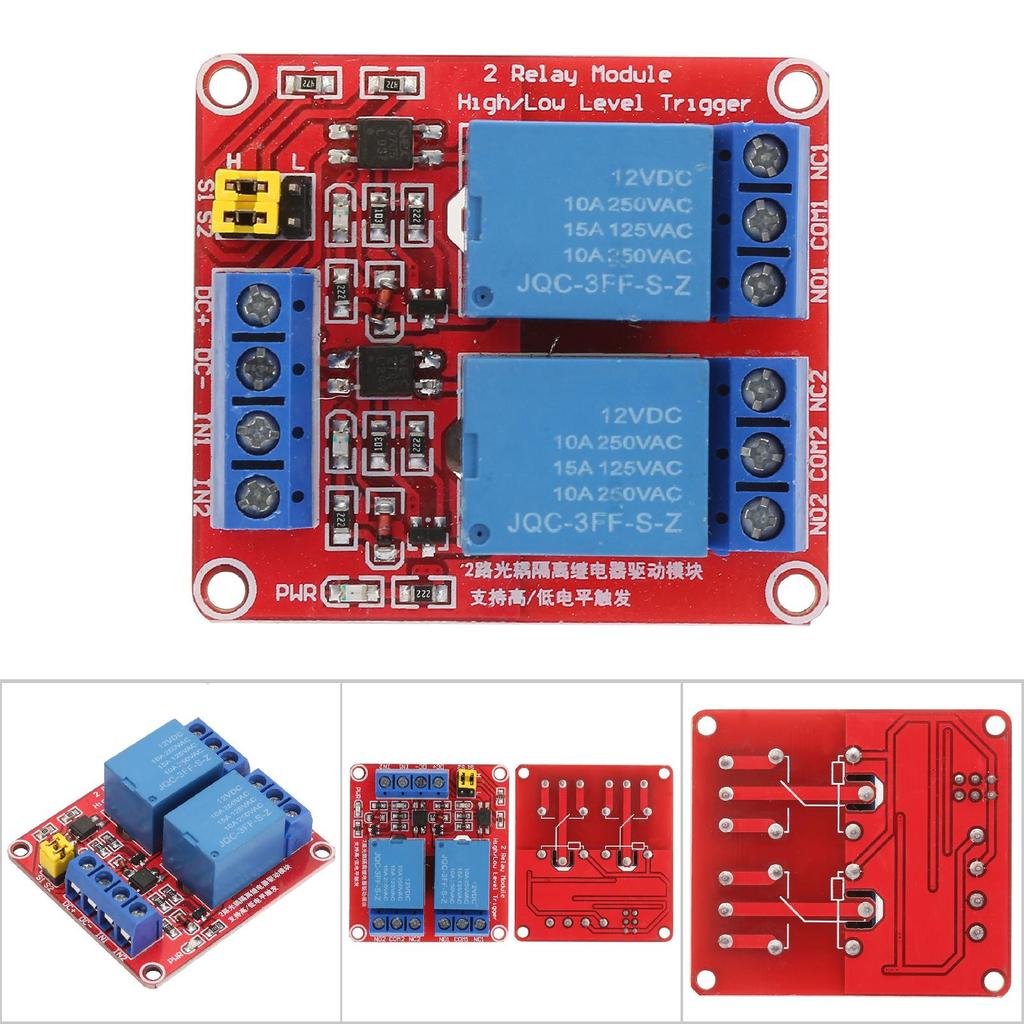

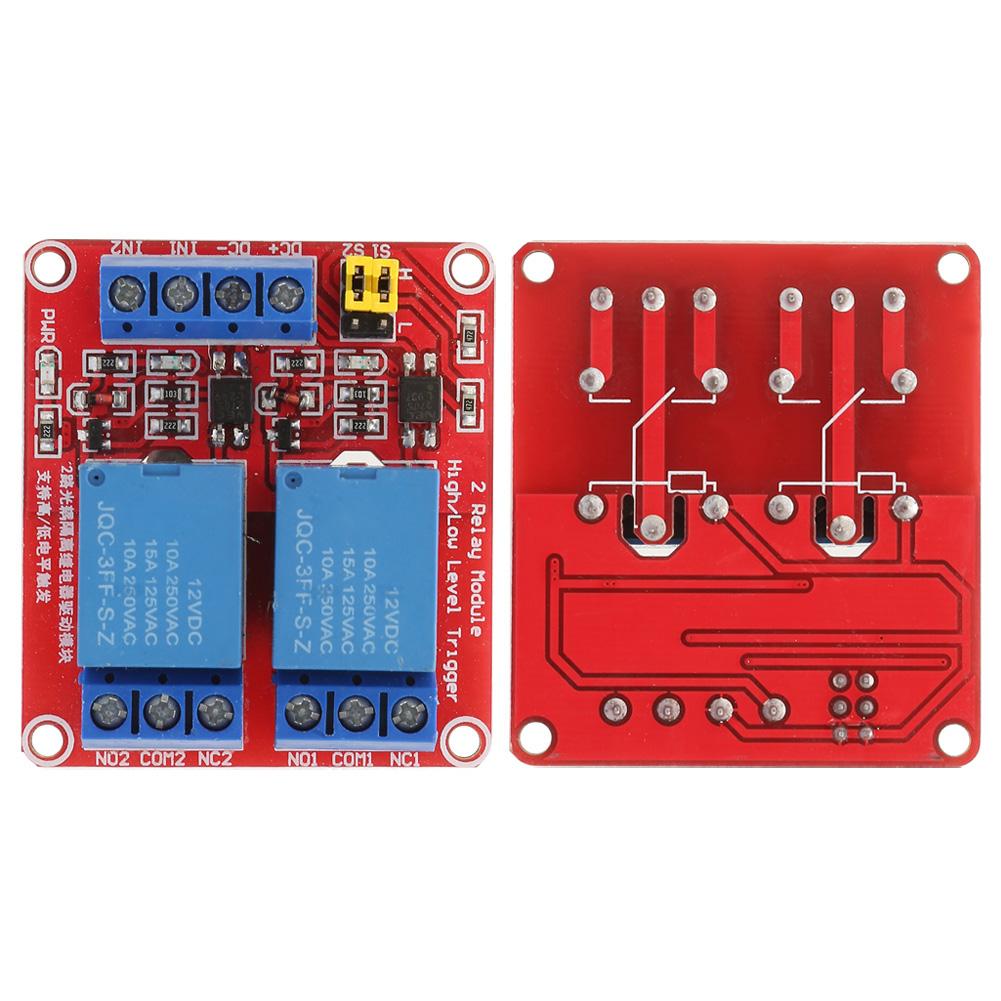

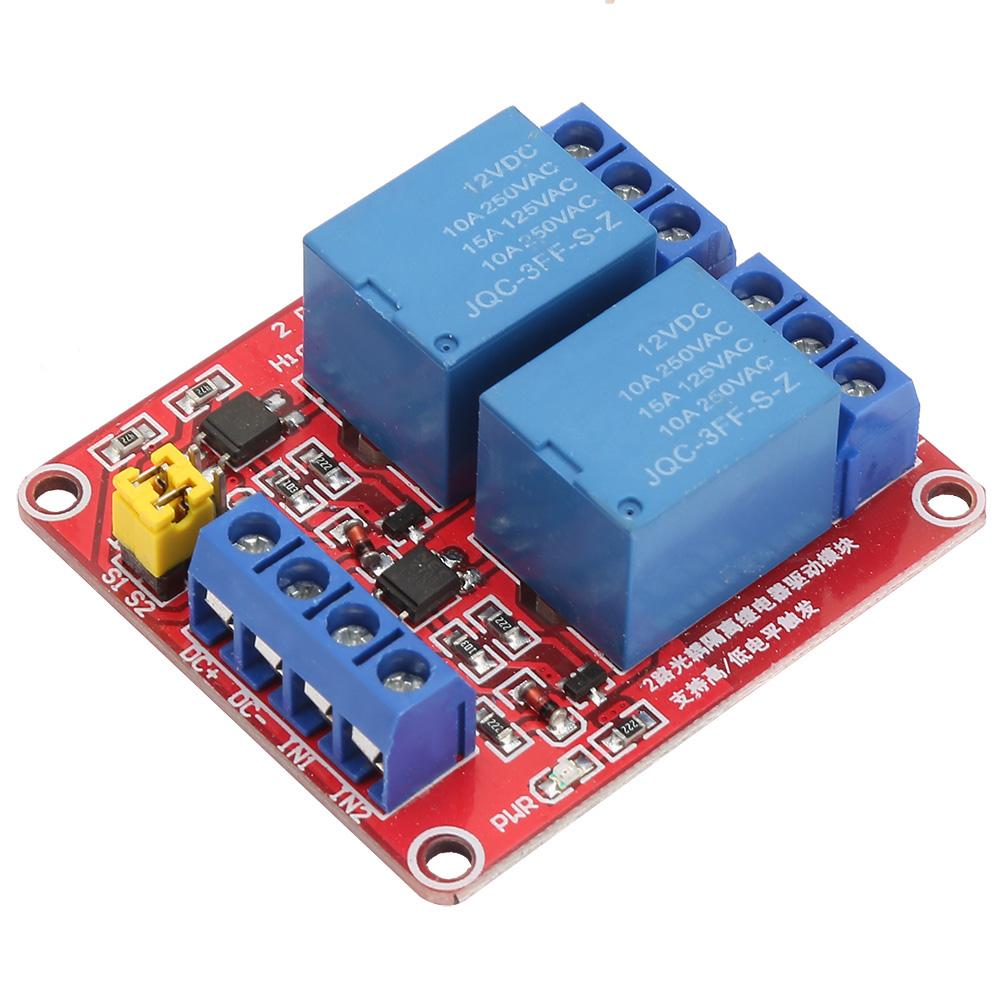

Schaltplan:
DC+: Schließen Sie den Pluspol des Netzteils an (Die vom Relais benötigte Spannung beträgt 5V.9V.12V und 24V zur Auswahl).
DC: an den Minuspol der Stromversorgung angeschlossen.
IN1:1 Signal-Signalauslöseklemme, Sie können das High- oder Low-Level-Steuerrelais zum Anziehen einstellen.
IN2: 2-Kanal-Signalauslöseklemme, Sie können das High- oder Low-Level-Steuerrelais zum Anziehen einstellen.

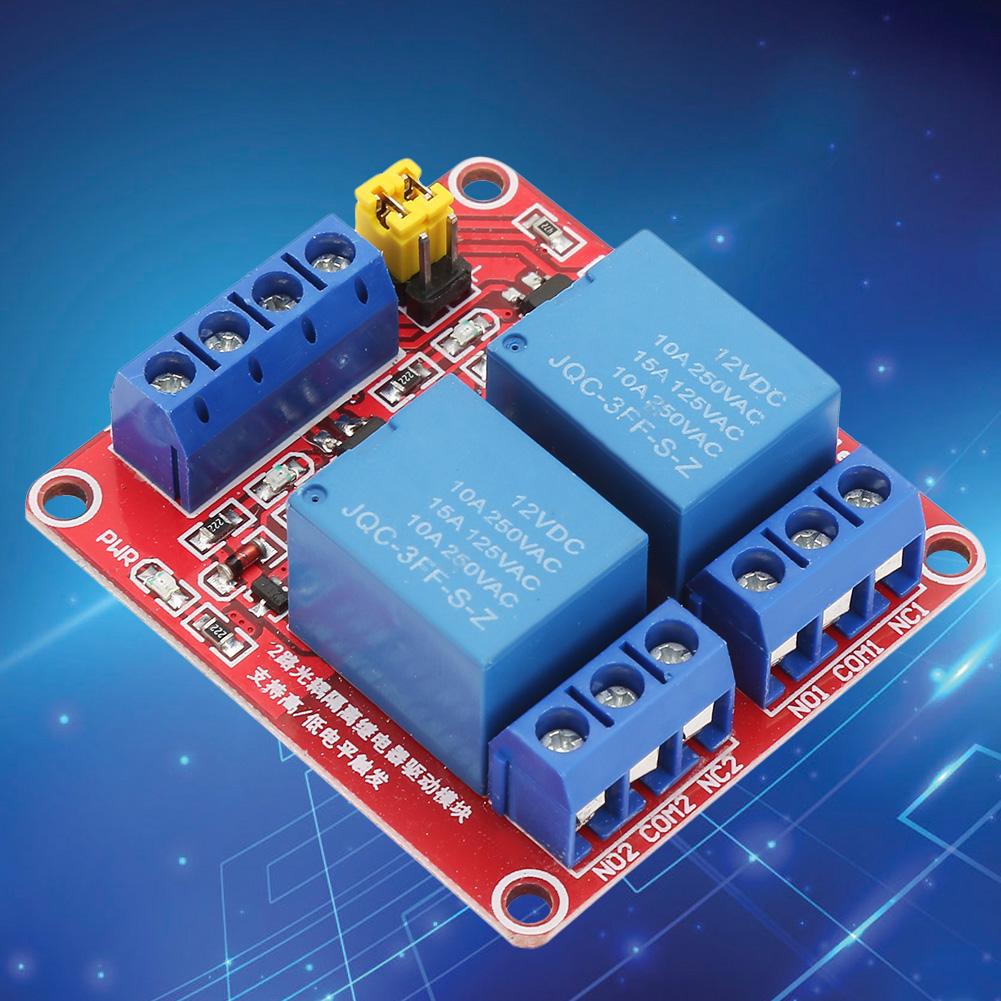

Relais-Ausgang:
NR. 1: 1-Kanal-Relais normalerweise offene Schnittstelle, das Relais ist vor dem Anziehen stromlos, nach dem Anziehen Kurzschluss mit COM1.
KOM1:1-Kanal-Relais gemeinsame Schnittstelle.
NC1: 1-Kanal-Relais normal geschlossen Schnittstelle, Kurzschlussverbindung mit COM1 vor dem Schließen des Relais, unterbrochen nach dem Anziehen.
NO2: 2-Kanal-Relais normalerweise offene Schnittstelle, das Relais ist vor dem Anziehen unterbrochen, nach dem Anziehen Kurzschluss mit COM2.
COM2: 2-Kanal-Relais gemeinsame Schnittstelle.
NC2: 2-Kanal-Relais-Schnittstelle, normalerweise geschlossen, Kurzschluss mit COM2 bevor das Relais schließt, und potentialfrei nach dem Anziehen.

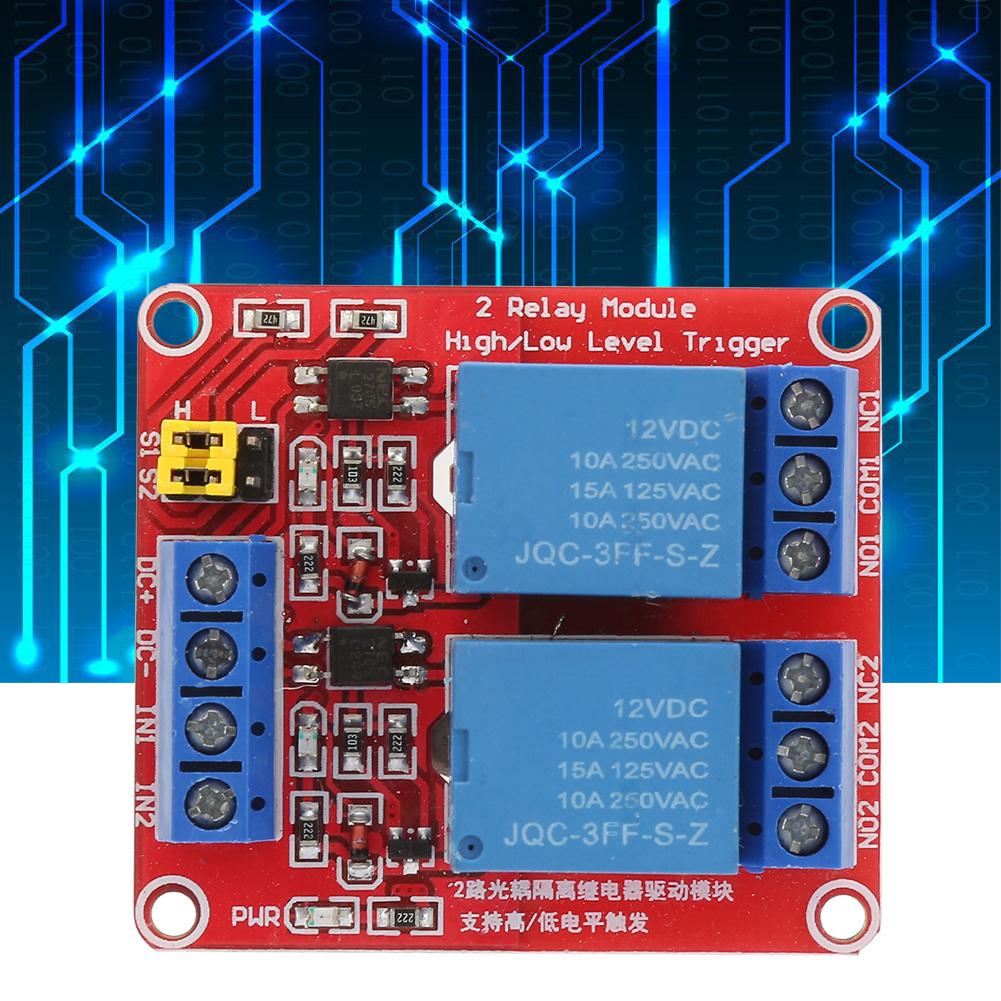

Hohe und niedrige Triggerauswahl:
1. S1 ist eine High-Low-Triggerauswahl für 1 Relais;
2. S2 ist die High- und Low-Level-Triggerauswahl von 2 Relais.
3 com ist kurzgeschlossen mit niedrig, das entsprechende Relais wird durch Low-Pegel ausgelöst, und wenn com mit dem High-Anschluss kurzgeschlossen ist, wird es durch High-Pegel ausgelöst.
Paketliste:
1 x Modul
Das Modul verwendet ein hochwertiges Relais, die maximale Last des Schließerkontakts: AC 250V10A, DC 30V10A.
Verwendung von Patch-Optokoppler-Isolierung, starker Fahrfähigkeit, stabiler Leistung; Triggerstrom 5mA.
Die Modulbetriebsspannung ist in 5V, 9V, 12V, 24V erhältlich.
Das Modul kann durch einen Jumper getriggert werden, um einen hohen Pegel oder einen niedrigen Pegel einzustellen.
Fehlertolerantes Design, selbst wenn die Steuerleitung unterbrochen ist, bewegt sich das Relais nicht.
