Besonderheit:
1. Der Schneckengetriebemotor verwendet ein hochpräzises Metallgetriebe mit hoher Torsion, hat einen ruhigeren Betrieb und geringeres Geräusch.
2. Die maximale Tragfähigkeit des Getriebes beträgt etwa 30 kg und die Geschwindigkeit kann vom Regler gesteuert werden.
3. Der Drehzahlreduzierungsmotor verfügt über eine Abschalt- und Selbstsperrfunktion, die praktischer und sicherer zu bedienen ist.
4. Zinklegierungs-Druckgussschale und Edelstahl-gehärtete Abtriebswelle erhöhen die Gesamthärte des Motors und haben eine lange Lebensdauer.
5. Geeignet für elektronische Schlösser, Dunstabzugshauben, Displayständer, Roboter, intelligente Geräte, Grillmaschinen, Nistmaschinen, Unterhaltungsgeräte.
Spezifikation:
Gegenstandsart: Getriebemotor
Betriebsspannung: DC12V
Einsatzbereich: DC618V

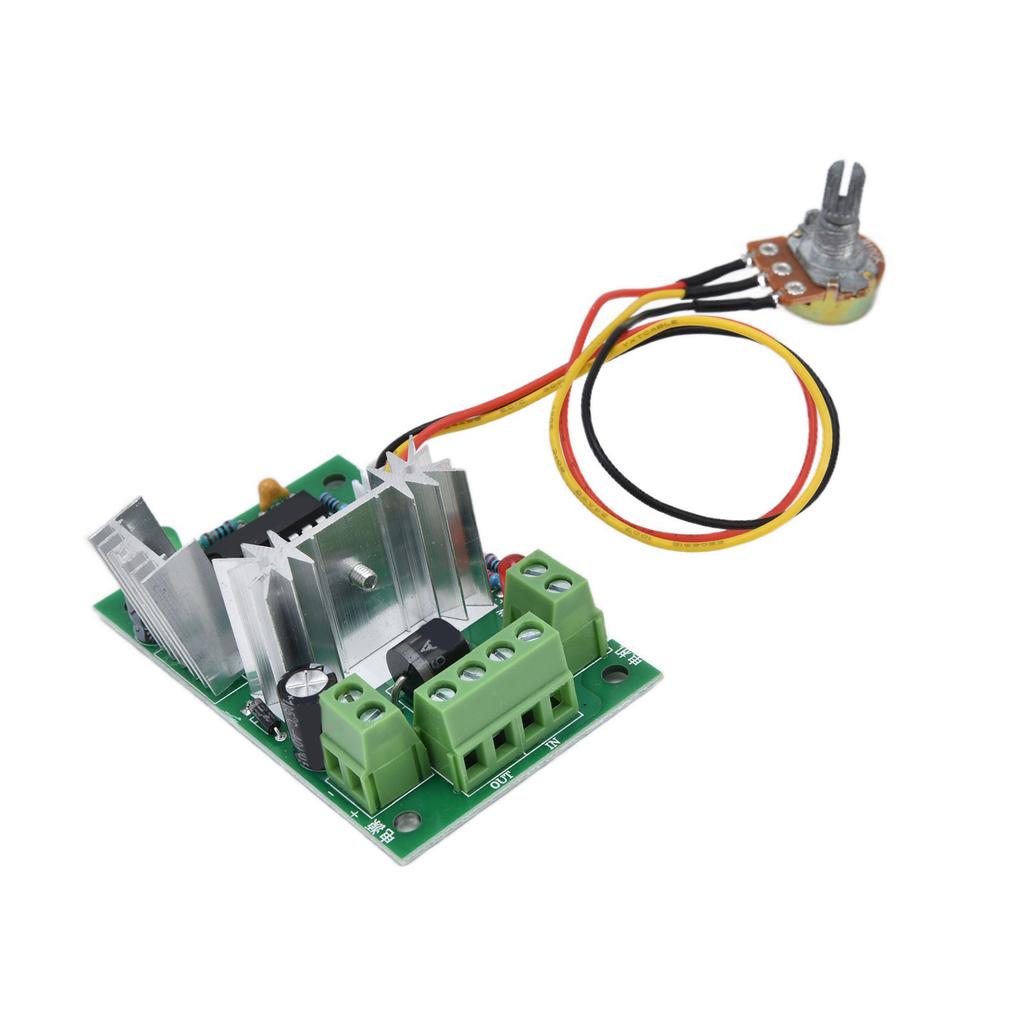

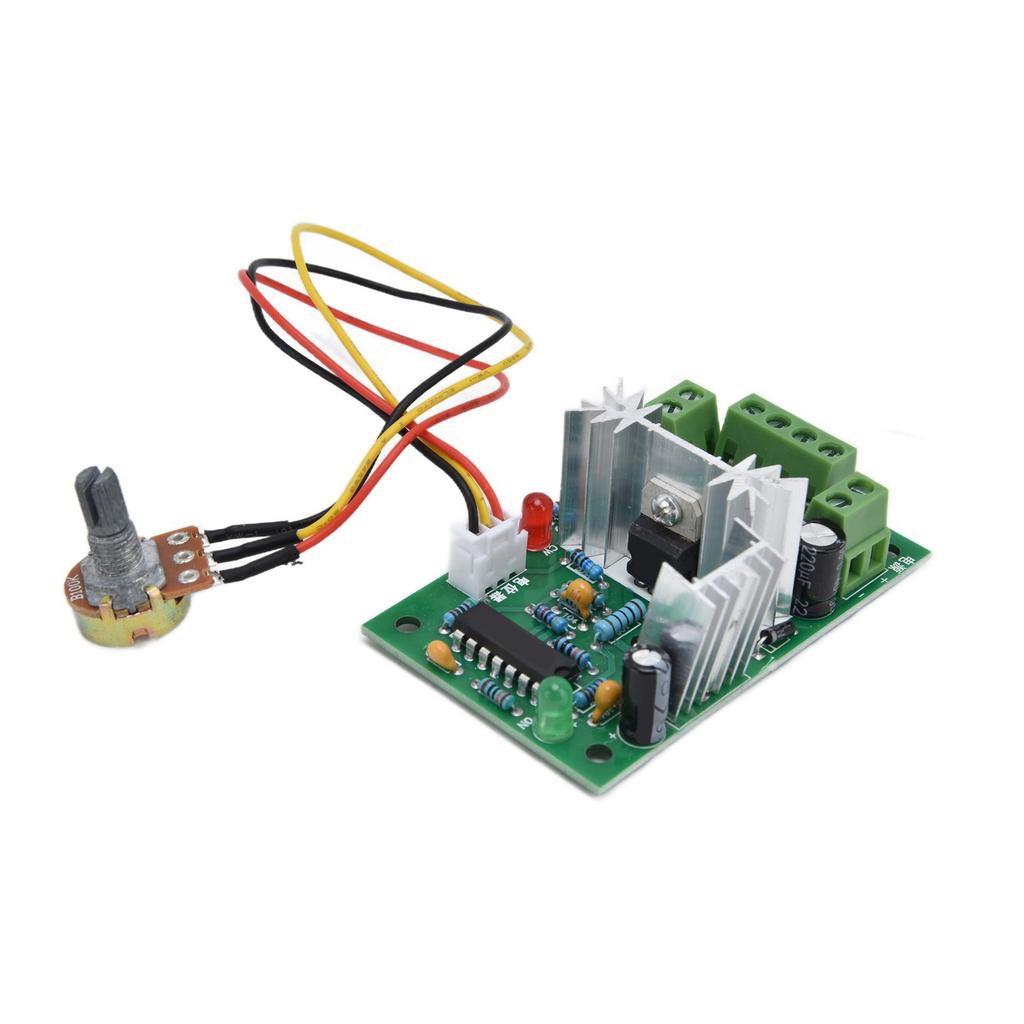

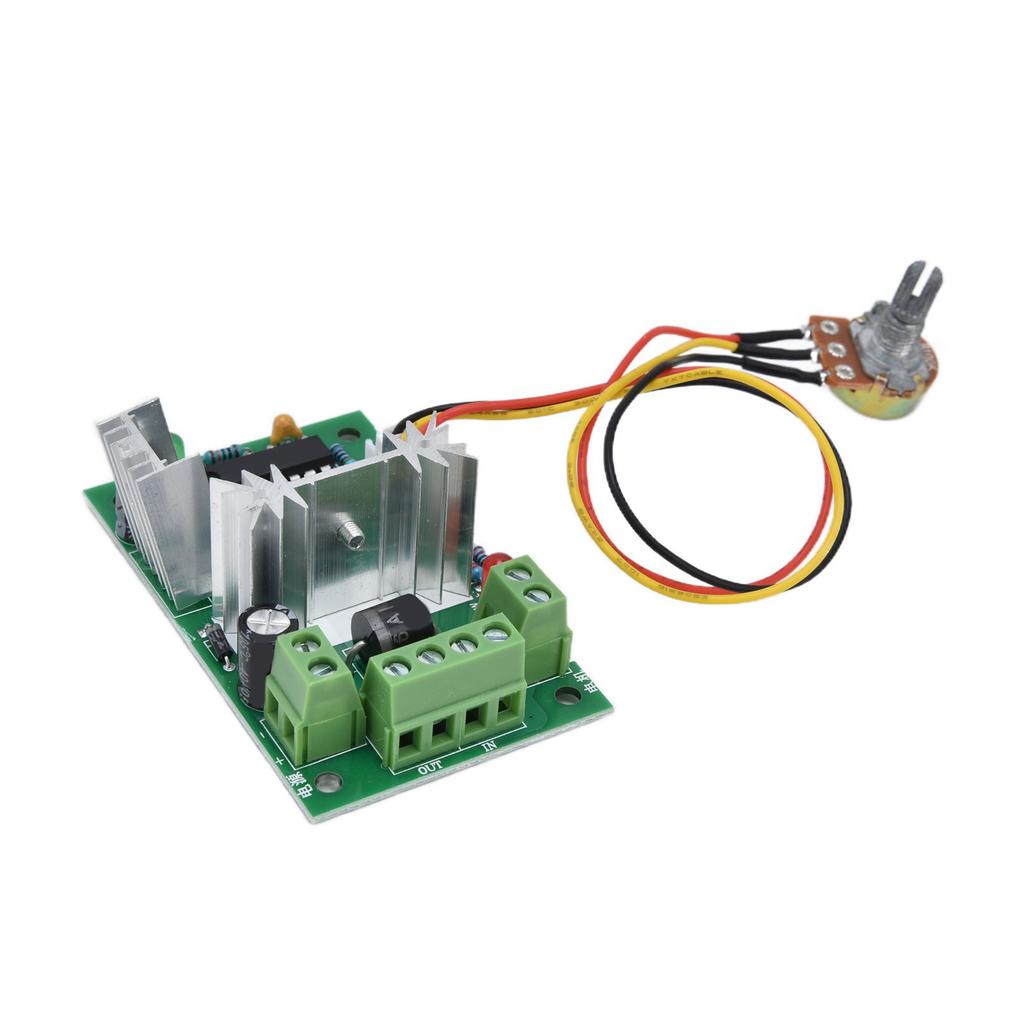

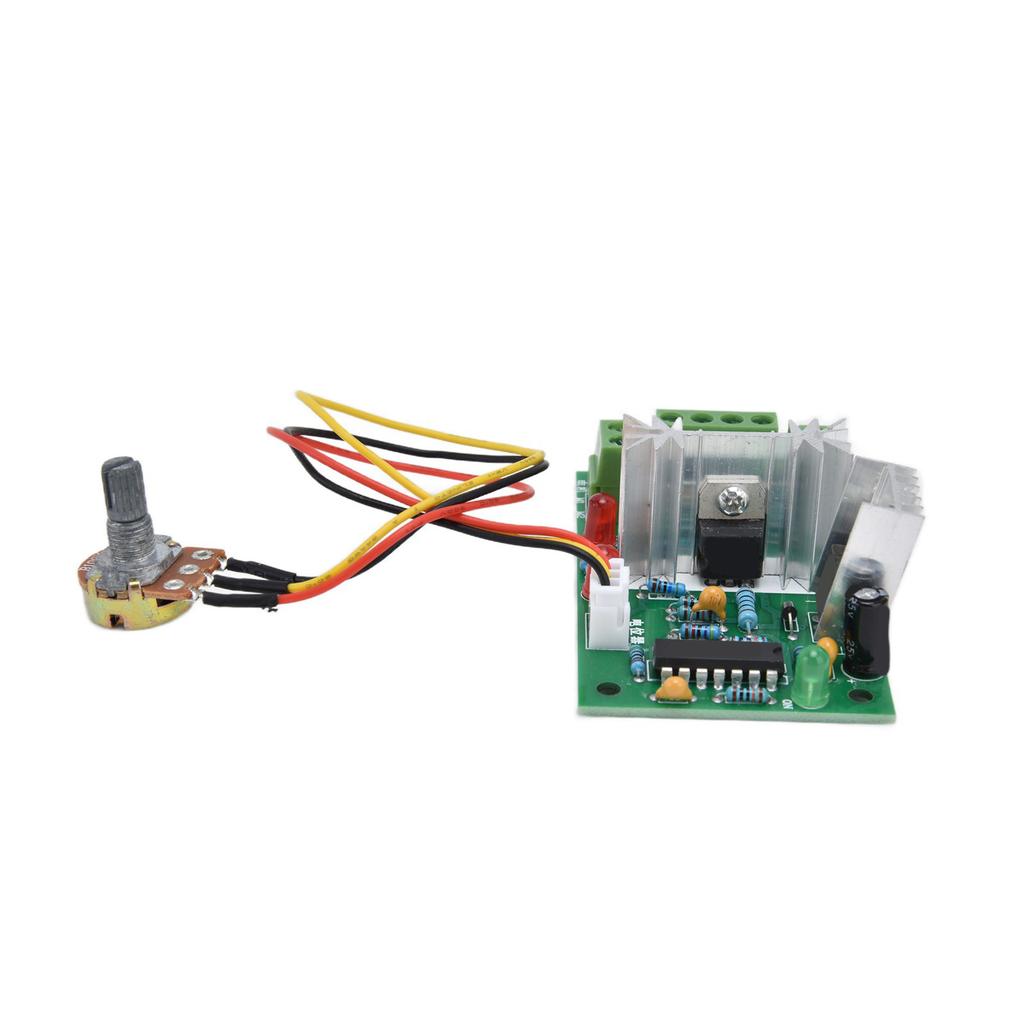

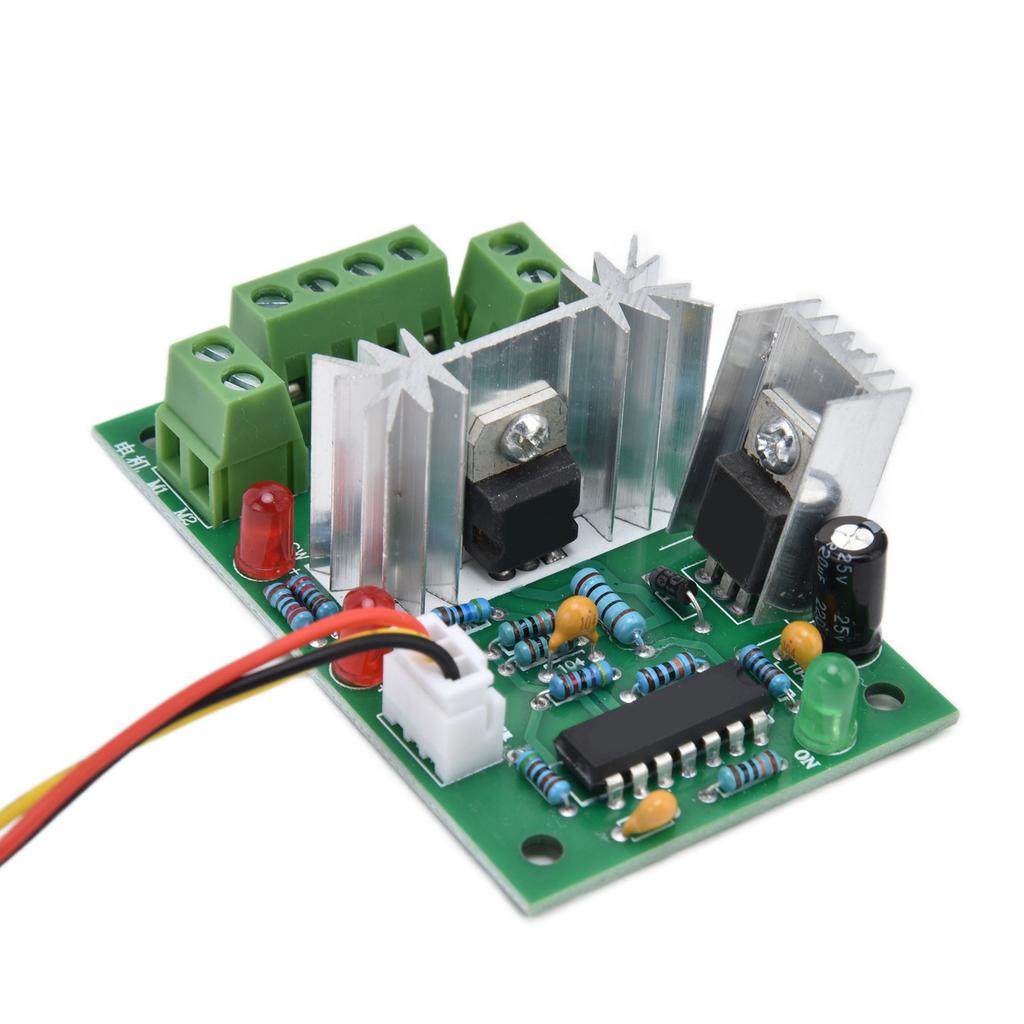

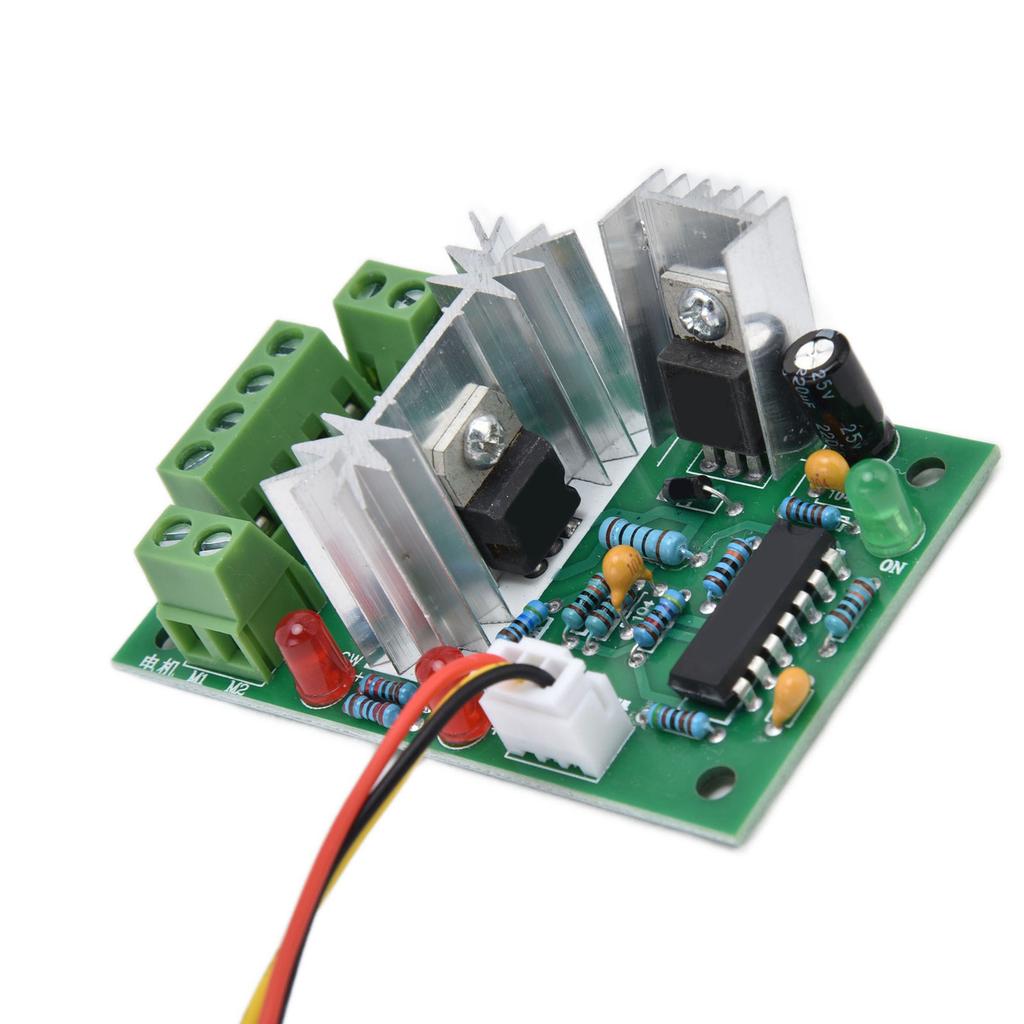

Parameter des CCM2-Gleichstromreglers:
DC-Motorregler CW- und CCW-Steuerung
Dieser Regler verwendet die PWM-Geschwindigkeitsregelungstechnologie, die sich durch einen hohen Umwandlungswirkungsgrad, einen großen Drehzahlbereich und eine stabile Leistung auszeichnet.. Alle von ihnen verwenden importierte Halbleiter-Originalchips, und die Schaltungen sind nach einer Reihe von Tests wie Spannung, Strom und Funktionen stabil und zuverlässig, bevor sie das Werk verlassen.
Modell: CCM2
Betriebsspannung: Gleichstrom 10V30V
Steuerleistung: 12 V x 3 A = 36 W, 24 V x 3 A = 72 W, mehr als 24 V, maximal 120 W
Nennstrom: 3A
Maximaler Strom: 5A
PWM-Pulsweiteneinstellbereich: 5Prozent 95Prozent
Potentiometer: Widerstandswert B10K, Drahtlänge ist ca.. 20 cm, Öffnung ca.. 8 mm 0,3 Zoll
Ausgangsspannung: Etwa 0100 Prozent der Eingangsspannung
Größe des Geschwindigkeitsreglers: Ca.. 74 x 47 x 28 mm 2,9 x 1,9 x 1,1 Zoll
Potentiometer wird zur Drehzahlregelung eingesetzt

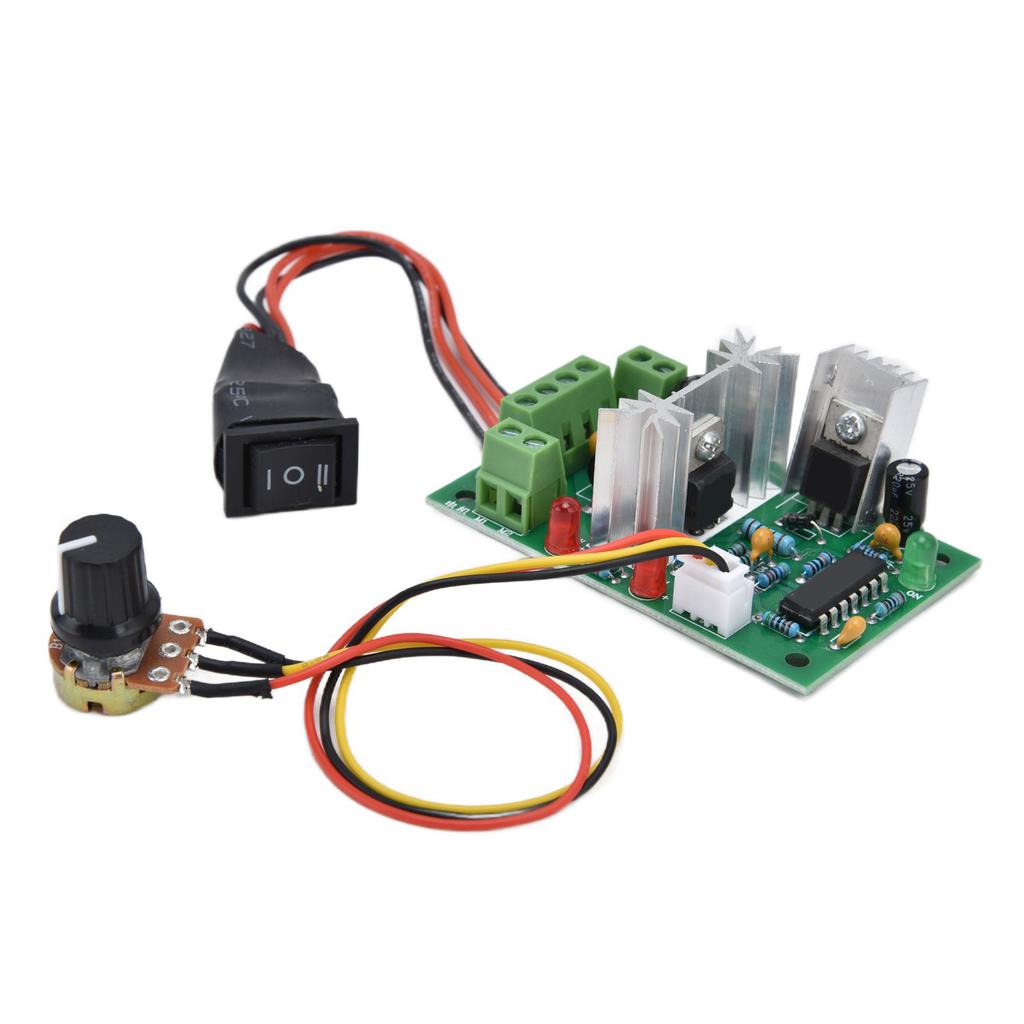

CW- und CCW-Schalter werden verwendet, um Vorwärts, Rückwärts und Anhalten zu steuern
Spannung V
12
12
12
12
12
12
12
12
12
Drehgeschwindigkeit RPM
150
100
50
40
30
25
20
10
5
Bewertete Torsion Kg.cm
0.2
0.5
0.7
2
5.3
6.7
9
15.9
26.5
Nennstrom A
weniger als 0,6
weniger als 0,6
weniger als 0,6
weniger als 0,6
weniger als 0,6
weniger als 0,6
weniger als 0,6
weniger als 0,6
weniger als 0,6
Maximale Torsion Kg.cm
0.9
1.6
2
7.5
10
13
18
30
45
Standstrom A
1.7
1.7
1.7
1.7
1.7
1.7
1.7
1.7
1.7
.
Paketliste:

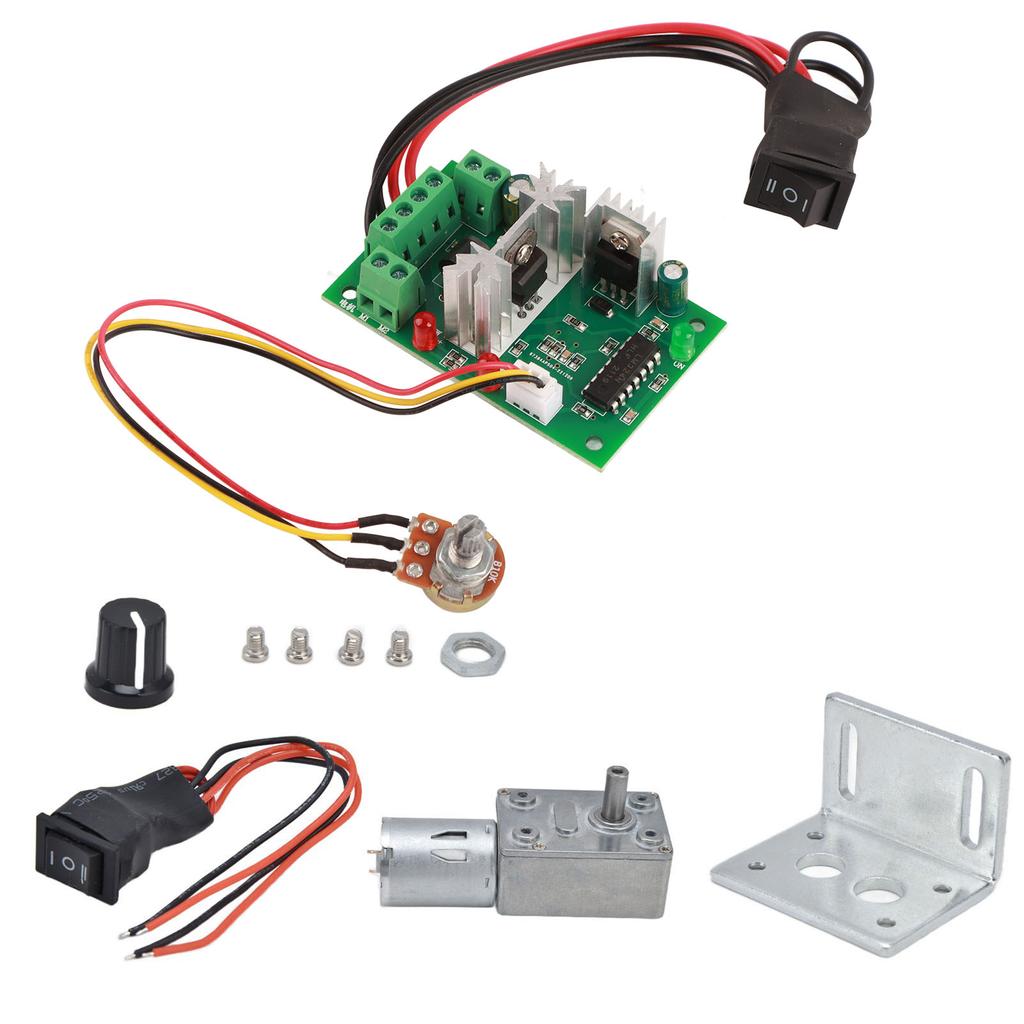

1 x Motor1 x Regler1 x CW- und CCW-Schalter1 x Knopfkappe1 x Unterlegscheibe1 x Halterung4 x Montageschrauben
Hinweis:
Motor:1. Bei der Verwendung des Motors sollte es keine Einschränkungen geben. Beispielsweise sollte der Klebstoff nicht durch die rotierende Welle in das Lager fließen, was sich auf den Lauf des Motors auswirkt.2. Um die Lebensdauer zu verlängern, überlasten oder hängen Sie keine Gegenstände auf, die die Rotation am Wellenende behindern.3. Hergestellt zu einer exzentrischen schweren Strahlungslast, die für die Lebensdauer des Motors schädlich ist.4. Nicht bei hohen Temperaturen oder extremer Luftfeuchtigkeit lagern und nicht in korrosives Gas geben, wodurch die Wirkung des Motors verringert wird.5. Wenn an den positiven und negativen Motoranschlüssen der Stromversorgung gelötet werden muss, beträgt die Temperatur des Lötkolbens 340 °C + 40 °C und die Aufheizzeit weniger als 3 s.. Verformen Sie den Kunststoff nicht. Lassen Sie die Lötstellen in den Motor fließen oder brechen Sie das Ende des Drahtes während der Arbeit, damit der Motor funktioniert. ablehnen.6. Die maximale Tragfähigkeit des Getriebes beträgt 70 kg, das Blockieren ist verboten und der Motor kann verbrannt werden, wenn er längere Zeit blockiert ist.7. Liefern Sie die angegebene Leistung und stellen Sie sicher, dass sie im Bereich der messbaren Anforderungen liegt.8. Der Einbau von Riemenscheiben oder Zahnrädern sollte beim Einpressen nicht ungewöhnlich erschwert werden.9. Wenn die Schraube bei der Installation des Motors zu lang ist, führt dies zu einem Kontakt zwischen dem Motor und dem Rotor, wodurch die Eigenschaften beeinträchtigt werden. Gouverneur:1. Der Eingang des DC-Motordrehzahlreglers ist Gleichstrom und kann nicht direkt an Wechselstrom angeschlossen werden (z. B. 220-V-Wechselstrommotoren für den Haushalt).2. Die positiven und negativen Pole der DC-Stromversorgung können nicht umgekehrt werden.3. Der Motor kann positiv oder negativ sein. Wenn die Laufrichtung nicht geeignet ist, kann die Richtung durch Anpassen der Drahtfolge geändert werden.4. Der Potentiometerknopf kann das Tastverhältnis des Reglerausgangs ändern und dadurch die Motordrehzahl verändern. Der Schneckengetriebemotor verwendet hochpräzises Metallgetriebe mit hoher Torsion, läuft ruhiger und geräuschärmer.
