Merkmale :
*Der ADL5801 verwendet einen hochlinearen, doppelt symmetrischen, aktiven Mischerkern mit integriertem LO-Pufferverstärker, um eine hohe für die dynamische Bereichsfrequenzumsetzung von 10 MHz bis 6 GHz zu bieten..
*Der Mischer profitiert von einer proprietären Linearisierungsarchitektur, die bei hohen Eingangspegeln eine verbesserte Eingangsleistung bietet.
*Eine Bias-Anpassungsfunktion ermöglicht die Optimierung der Eingangslinearität, des SSB-Rauschmaßes und des Gleichstroms über einen einzigen Steuerstift..
*Zur adaptiven Bias-Steuerung ist ein optionaler Eingangsleistungsdetektor vorhanden.
*Die hohe Eingangslinearität ermöglicht den Einsatz des Geräts in anspruchsvollen zellularen Anwendungen, bei denen In-Band-Störsignale andernfalls zu einer Verschlechterung der dynamischen Leistung führen können..
*Die adaptive Bias-Funktion ermöglicht es dem Teil, eine hohe Eingangsleistung bereitzustellen, wenn große Sperrsignale vorliegen.
*Wenn Blockierer entfernt werden, kann der ADL5801 automatisch heruntergeschaltet werden, um ein niedriges Rauschmaß und einen geringen Stromverbrauch zu bieten.
*Die symmetrische aktive Mischeranordnung bietet eine hervorragende LO-zu-RF- und LO-zu-IF-Leckage, typischerweise besser als -40 dBm. Die IF-Ausgänge sind so ausgelegt, dass sie bei einer Belastung von 200 Ω eine typische Spannungsumwandlungsverstärkung von 7,8 dB bieten..
*Der breite Frequenzbereich der Open-Collector-IF-Ausgänge ermöglicht den Einsatz des ADL5801 als Aufwärtswandler für verschiedene Sendeanwendungen.
*Der ADL5801 wird in einem Hochleistungs-IC-Prozess für SiGe hergestellt..
*Das Gerät ist in einem kompakten 4 mm x 4 mm großen 24-LFCSP-Gehäuse erhältlich und arbeitet in einem Temperaturbereich von -40 °C bis +85 °C.. Ein Evaluierungsboard ist ebenfalls verfügbar.
Spezifikationen:
*Breitband-Up-Konverter/Down-Konverter:
Leistungsumwandlungsverstärkung: 1,8 dB
Breitband: RF-, LO- und IF-Anschlüsse
SSB-Rauschmaß (NF) ： 9,75 dB
Eingang : 28,5 dBm
Eingang P1dB: 13,3 dBm
Typisches LO-Laufwerk: 0 dBm
Einzellieferung : 5 V bei 130 mA
*Einstellbare Vorspannung für niedrige Leistung:
Freiliegendes Paddel, 4 mm x 4 mm, 24-
Freiliegendes Paddel, 4 mm x 4 mm, 24-LFCSP-Paket
* Anwendungen:
Empfänger für Mobilfunkbasisstationen;
Abwärtskonverter für Funkverbindungen;
Breitband-Blockkonvertierung;
Instrumentierung;
*Spezifikationen:
- RF: 10 MHz – 6 GHz
- WENN: LF-600MHz
- VCC = +5 VDC
- Balun: TC4-1WG2
Lieferinhalt:

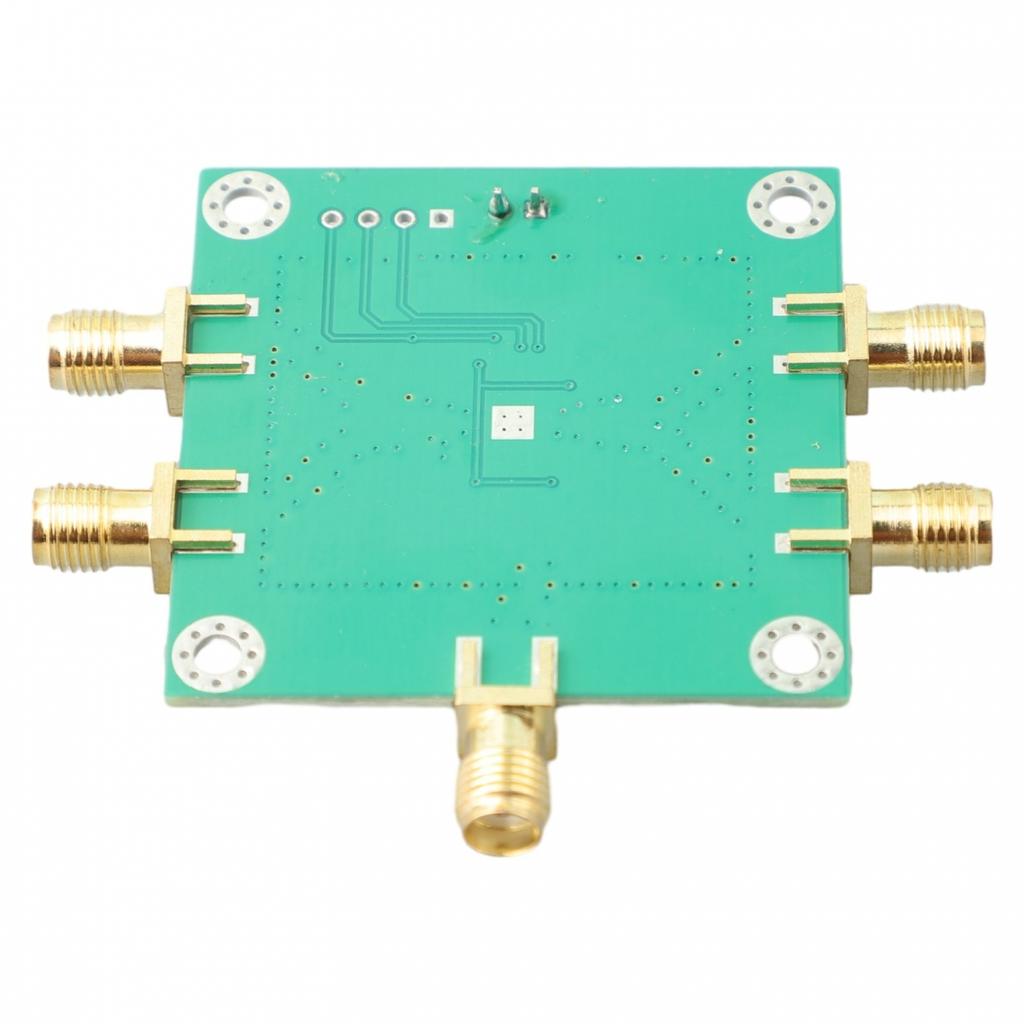

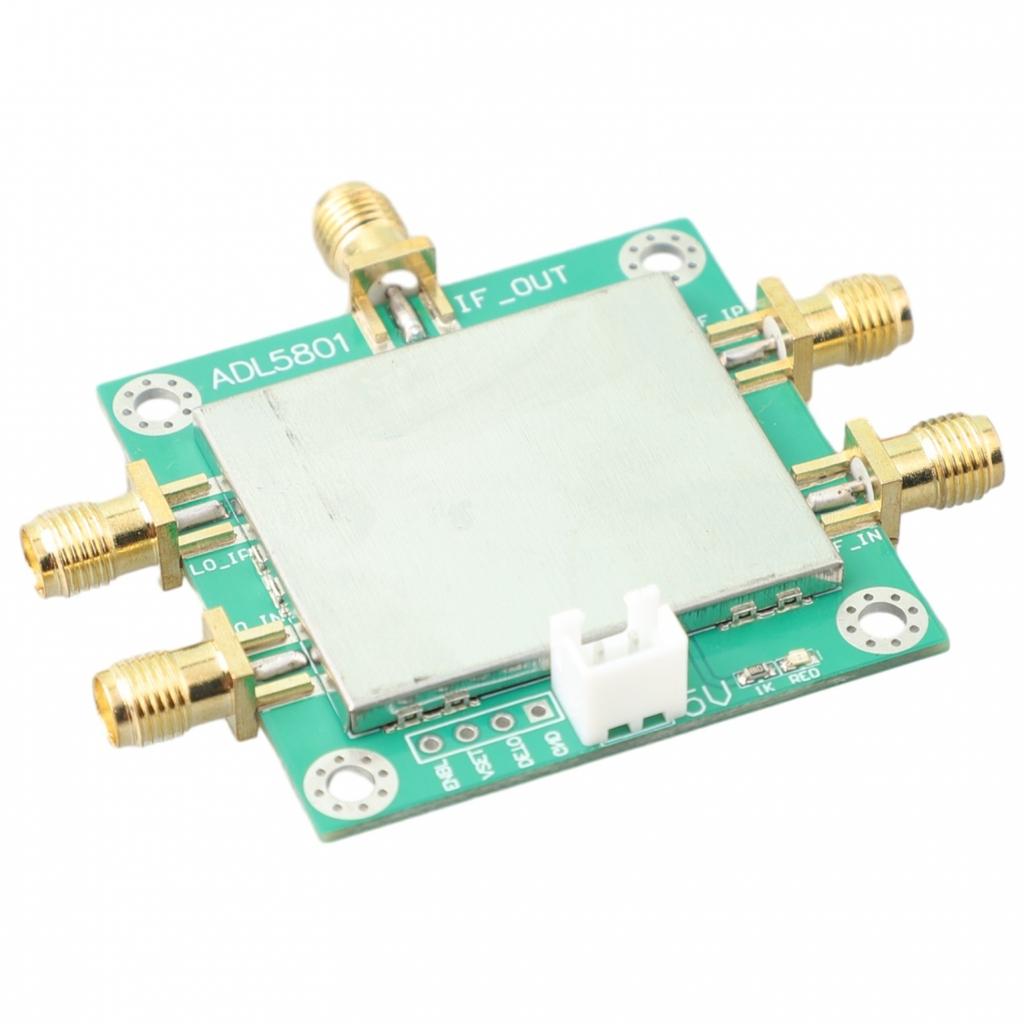

1 x HF-Mischer.
1pcs x Kabel
Hinweis:
1. Die tatsächliche Farbe des Artikels kann aufgrund vieler Faktoren wie der Helligkeit Ihres Monitors und der Lichthelligkeit geringfügig von den auf der Website gezeigten Bildern abweichen.
2. Bitte erlauben Sie eine leichte manuelle Messabweichung für die Daten.
