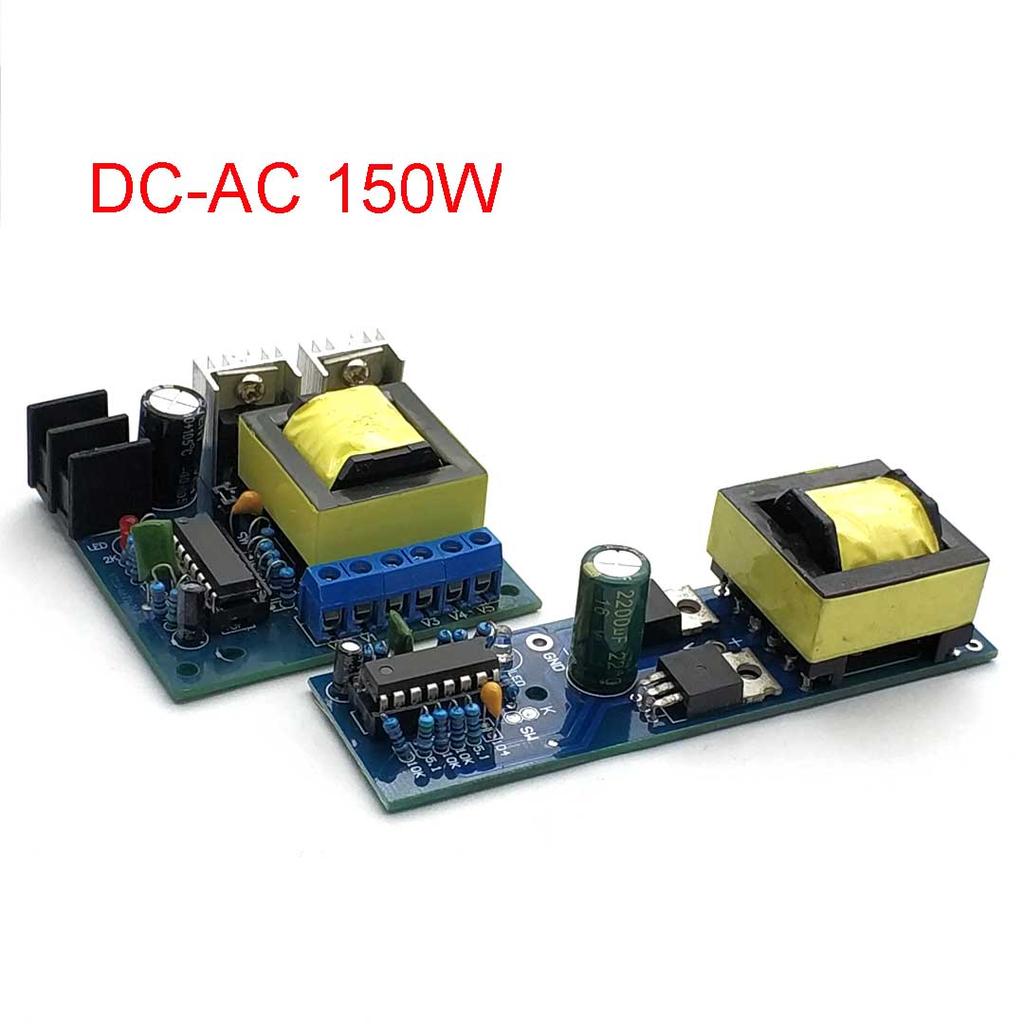

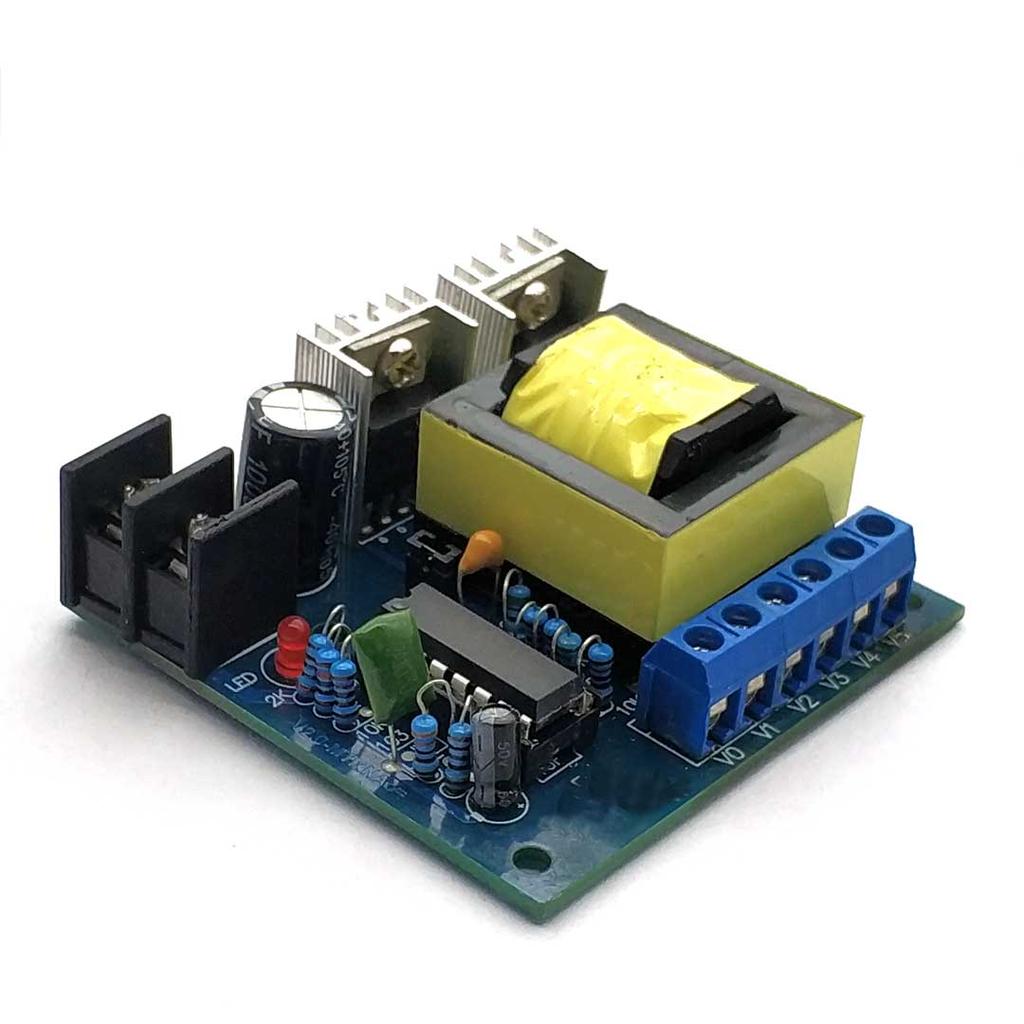

Typ 1:
Leistung: 150W
Eingang: DC12V
Ausgabe: Wechselstrom 110V-200V-220V (wie das Foto zeigt). kann auch 110V-0-110V.
Ruhestrom: 0.05A um
Wellenform ausgeben: Frequenz Rechteckwelle
Ausgangsfrequenz: 20KHz um
Schutz: kein Schutz
Leiterplatte mit militärischer Platte, Größe 5,8 * 5,8 cm, hauptsächlich verwendet für: elektronisches DIY
vor der Wechselrichterstufe.
Hinweis:
1. Die Platine ist ein Hochfrequenz-Rechteckwellen-AC-Ausgang ist im Allgemeinen induktiv elektrisch
Klebeband kann nicht "Mörtel, Moorspule Transformator etc. "
2. Nehmen Sie eine kleine Last (LED-Leuchten Handy-Ladegerät DVD-Set-Top-Box usw.) verbunden mit der
Ausgangsspannung der Empfehlungen, wie z.B. ein niedriger Gang: 172V oder 200V
3. Laden Sie große Arbeit lange Stunden (≥100 W) wird empfohlen, den Kühlkörper zu vergrößern,
4. Leistung kann nicht umgekehrt werden. Das andere Netzteil und das Netzkabel sollten groß genug sein, um Strom zu erzeugen
5. Nicht überlasten Nicht Kurzschlussausgang machen.
6. Frequenz Ausgangslastspannung Multimetermessungen zeigen höhere (ist nicht korrekt, nicht tatsächliche Spannung)
Die Standardverdrahtung der Ausgangsspannung wie folgt: 'nur zur Information'
V0-V2 = 110V V0--V3 = 175V
V0--V4 = 200V V0--V5 = 220V
V5--V4 = 20V V5--V3 = 45V
V5--V2 = 110V V4--V3 = 28V
V4--V2 = 90V V3--V2 = 62V

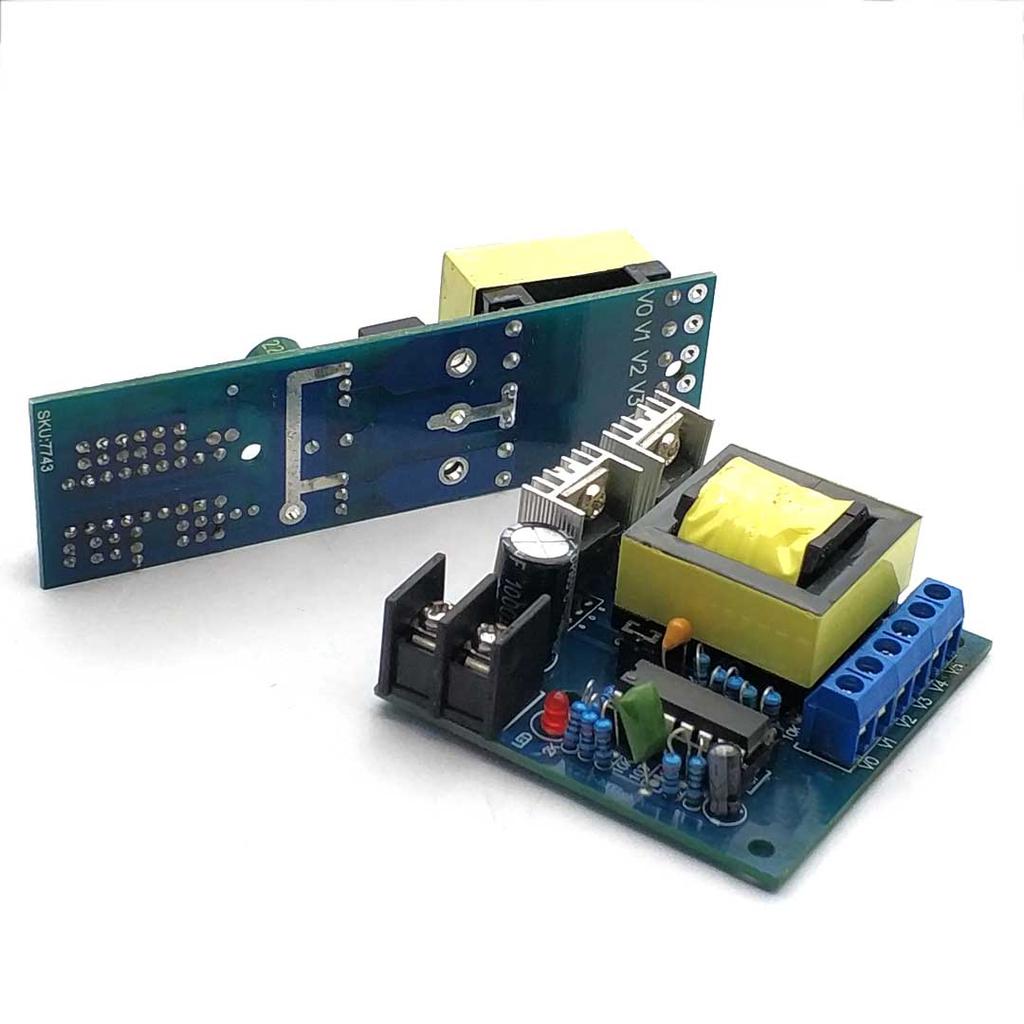

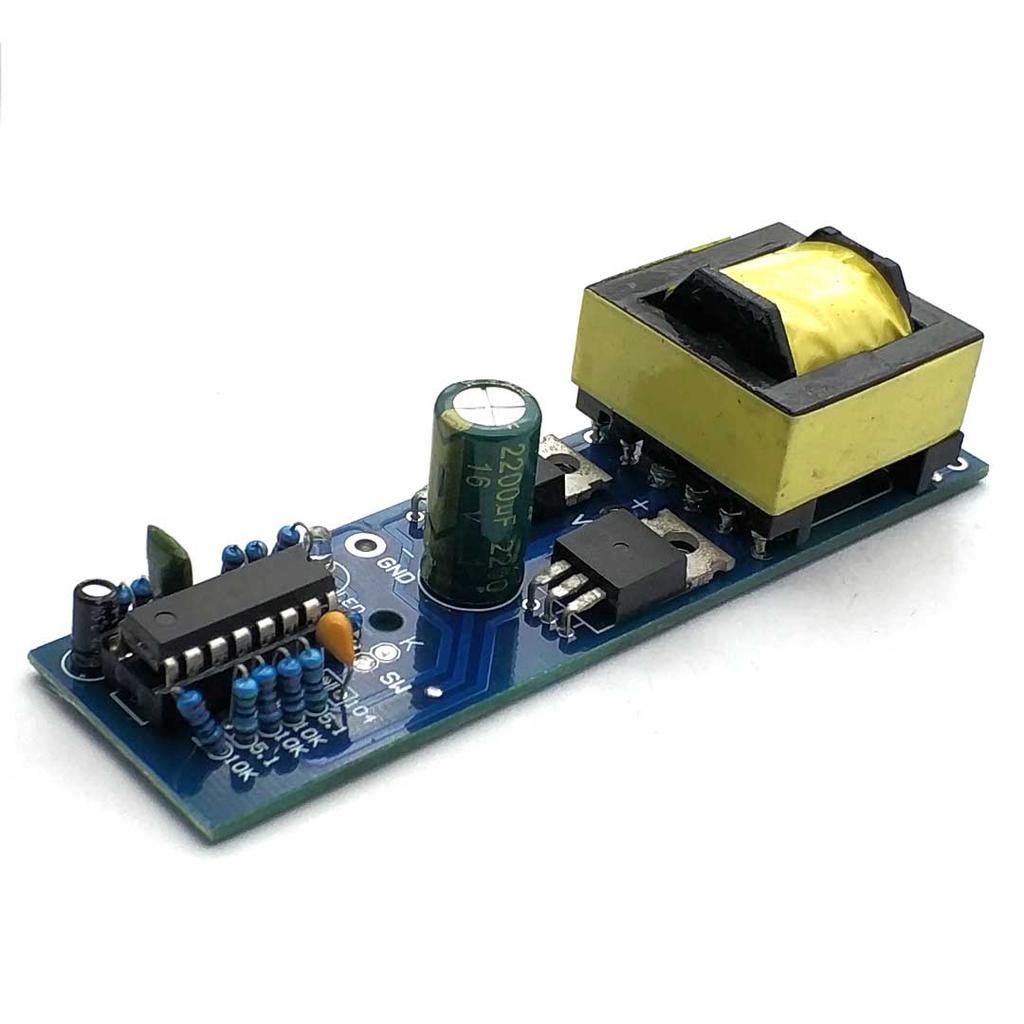

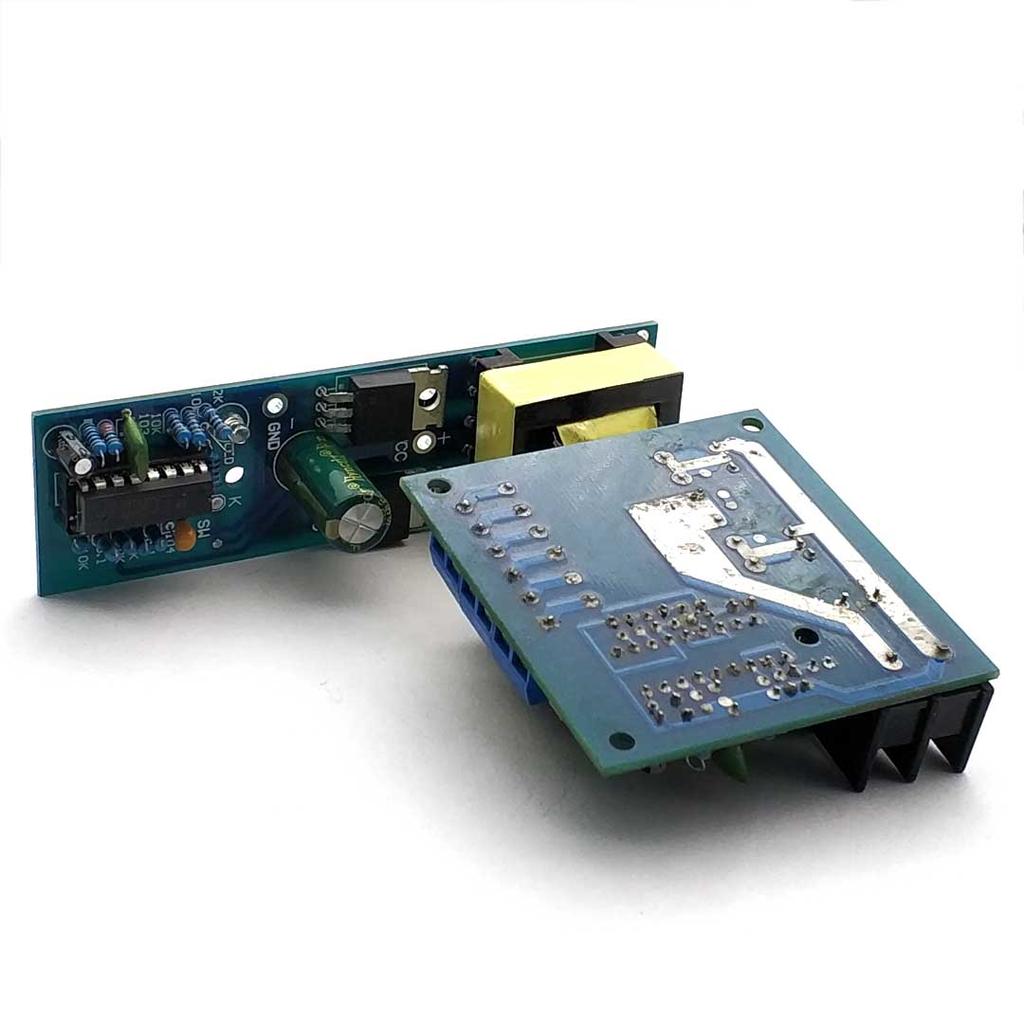

Typ 2:
1.Transform Spannung von DC 12V zu AC 110V 220V.
2.Ausgangswellenform: Frequenz Rechteckwelle.
3.Adopt hochwertige Leiterplatte, langlebig für den Einsatz.
4.Hauptsächlich für elektronische DIY-Arbeit vor der Inverter-Stufe verwendet.
5. Der Ruhestrom beträgt 0,05 A.
6.Made aus hochwertigem Material, ist es langlebig.
Spezifikationen:
Produktname: 150W Inverter Boost Modul
Material: Metall
Farbe: Multicolor
Für dich: 100x30x20mm/3.94x1.2x0.8in
Leistung: 150W
Eingang: DC 12V
Ruhestrom: 0.05A um
Ausgangswellenform: Frequenz Rechteckwelle
Ausgangsfrequenz: 20KHz um
Schutz: Kein Schutz
Die Standardverdrahtung der Ausgangsspannung wie folgt(Nur als Referenz):
V0-V2=110V V0-V3=172V
V0-V4=200V V0-V5=220V
V5-V4 = 20V V5-V3 = 45V
V5-V2 = 110V V4-V3 = 28V
V4-V2 = 90V V3-V2 = 62V
Anmerkungen:
1.Die Platine ist Hochfrequenz-Rechteckwellen-AC-Ausgang, so dass es keine allgemeinen induktiven elektrischen Geräte wie Elektromotor, elektrischer Lüfter, Spulentransformator usw. antreiben kann.
2.Wenn mit kleiner Last verbunden(LED-Licht, Handy-Ladegerät, etc.), bitte an das Getriebe mit niedriger Ausgangsspannung anschließen: 172V oder 200V.
3.Wenn Sie längere Zeit unter großer Last arbeiten, schlagen Sie vor, die Kühlflosse zu verstärken.
4.Schließen Sie die Stromversorgung nicht umgekehrt an, und das Netzteil und das Netzkabel sollten mit ausreichend großem Strom sein.
5.Überlasten oder kurzschließen Sie den Ausgang nicht.
6.High Frequency Ausgang Niederspannung gemessen durch Multimeter wird höher anzeigen(es ist nicht korrekt, nicht die tatsächliche Spannung).
Lieferinhalt
1 Stück Inverter Boost Modul
