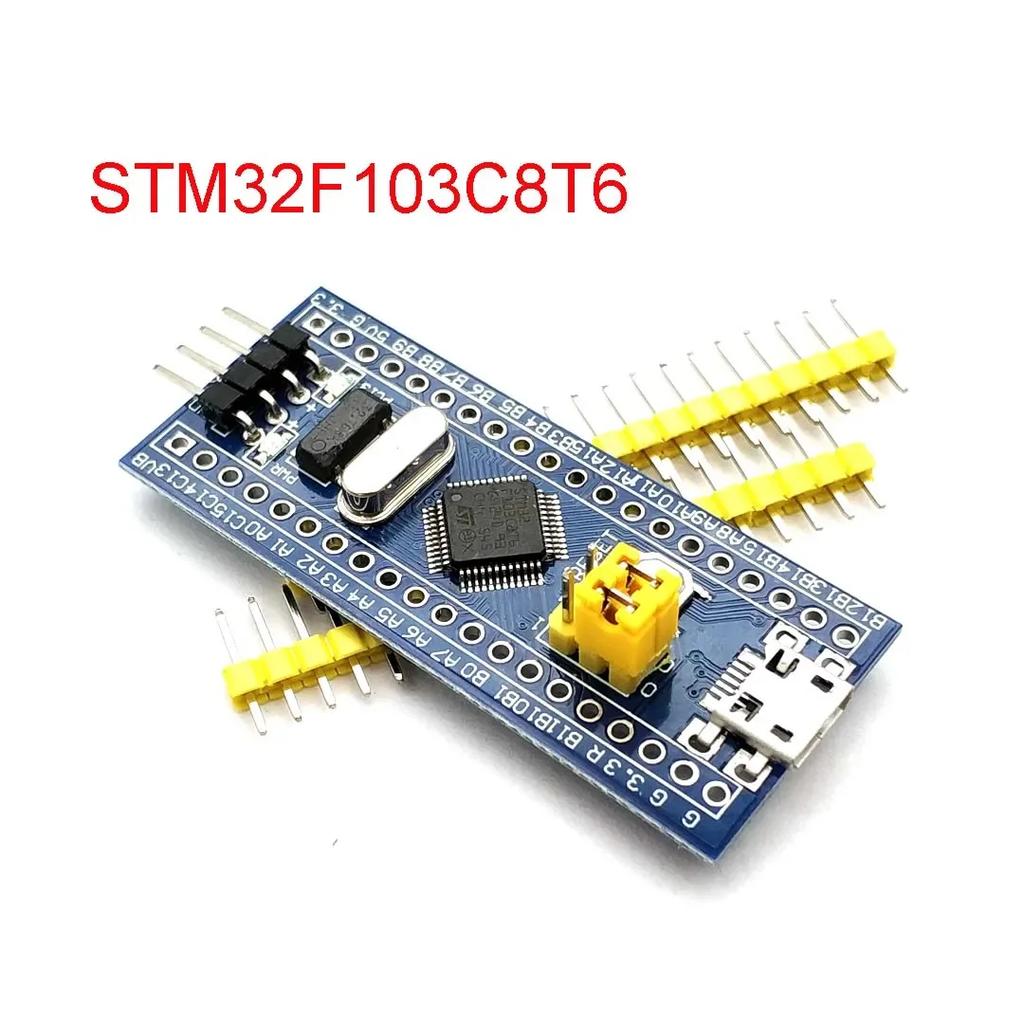

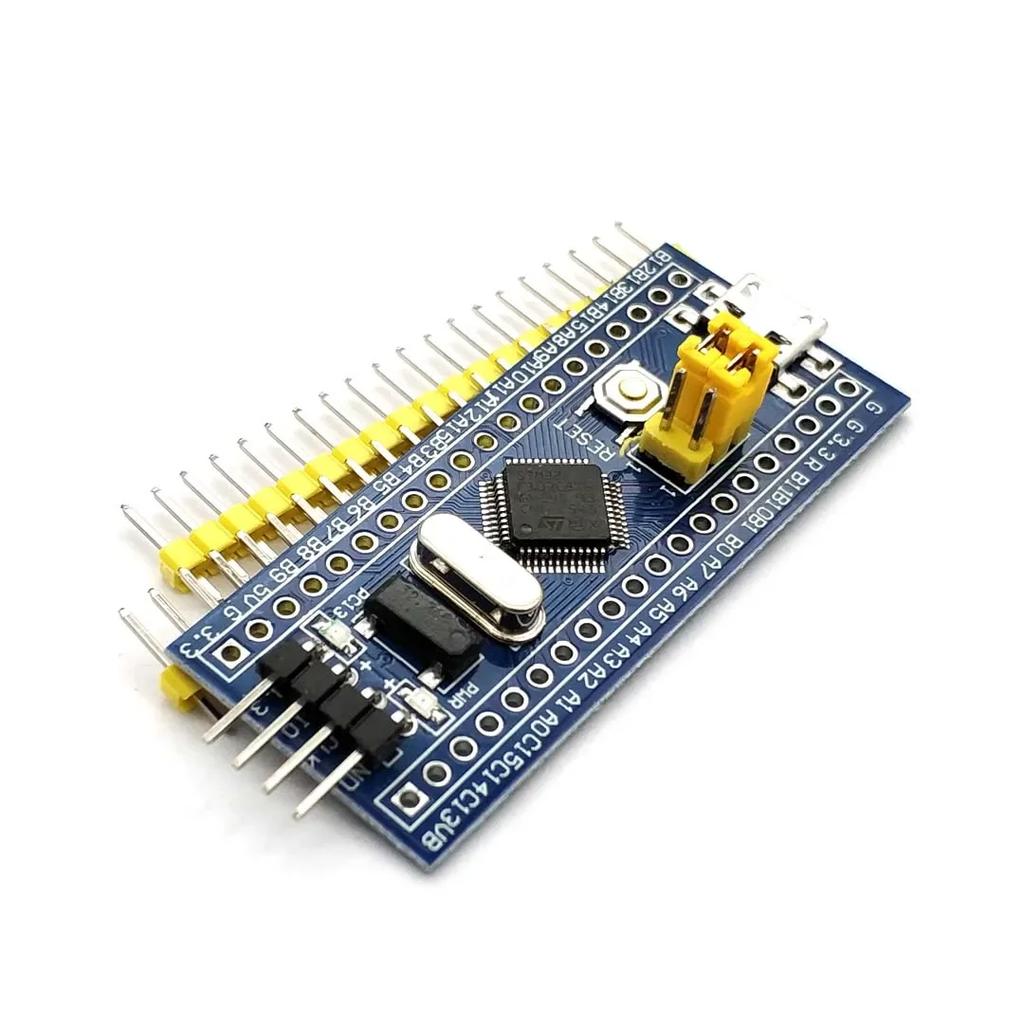

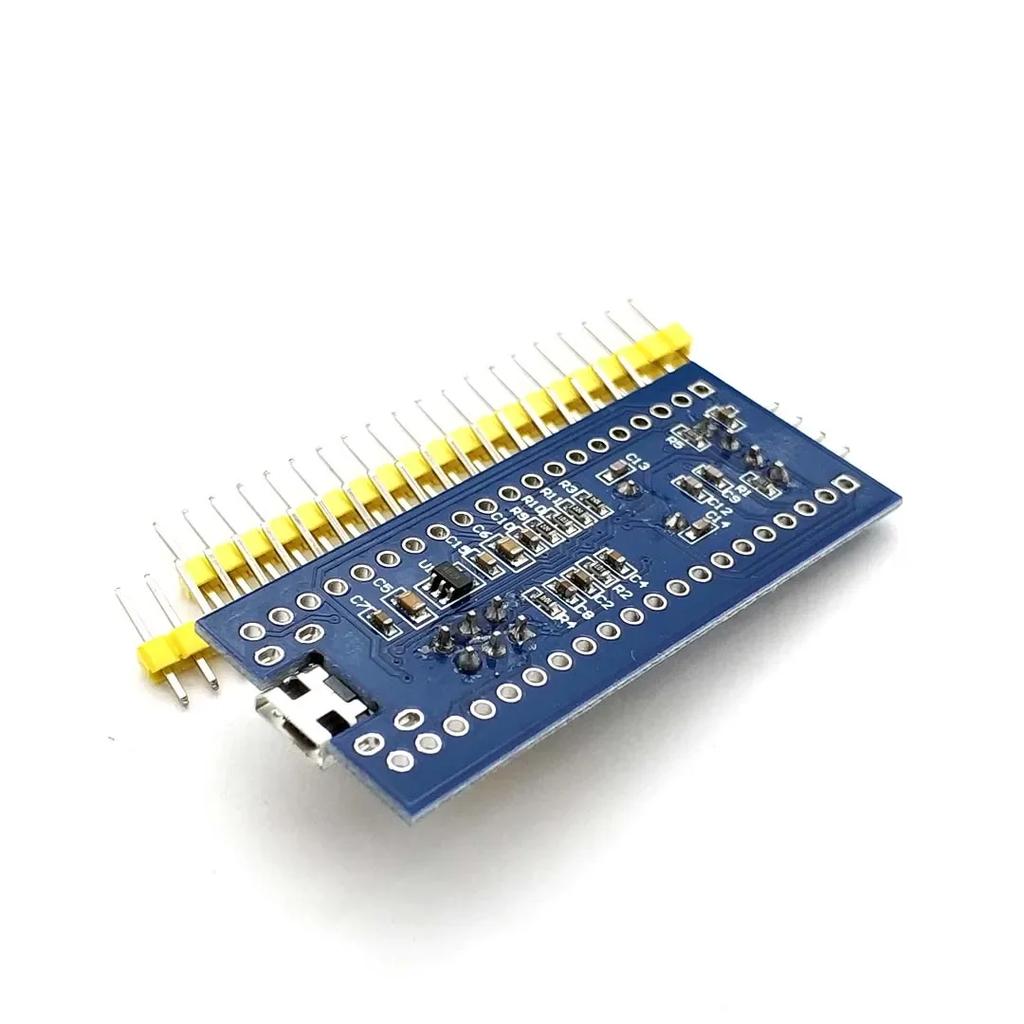

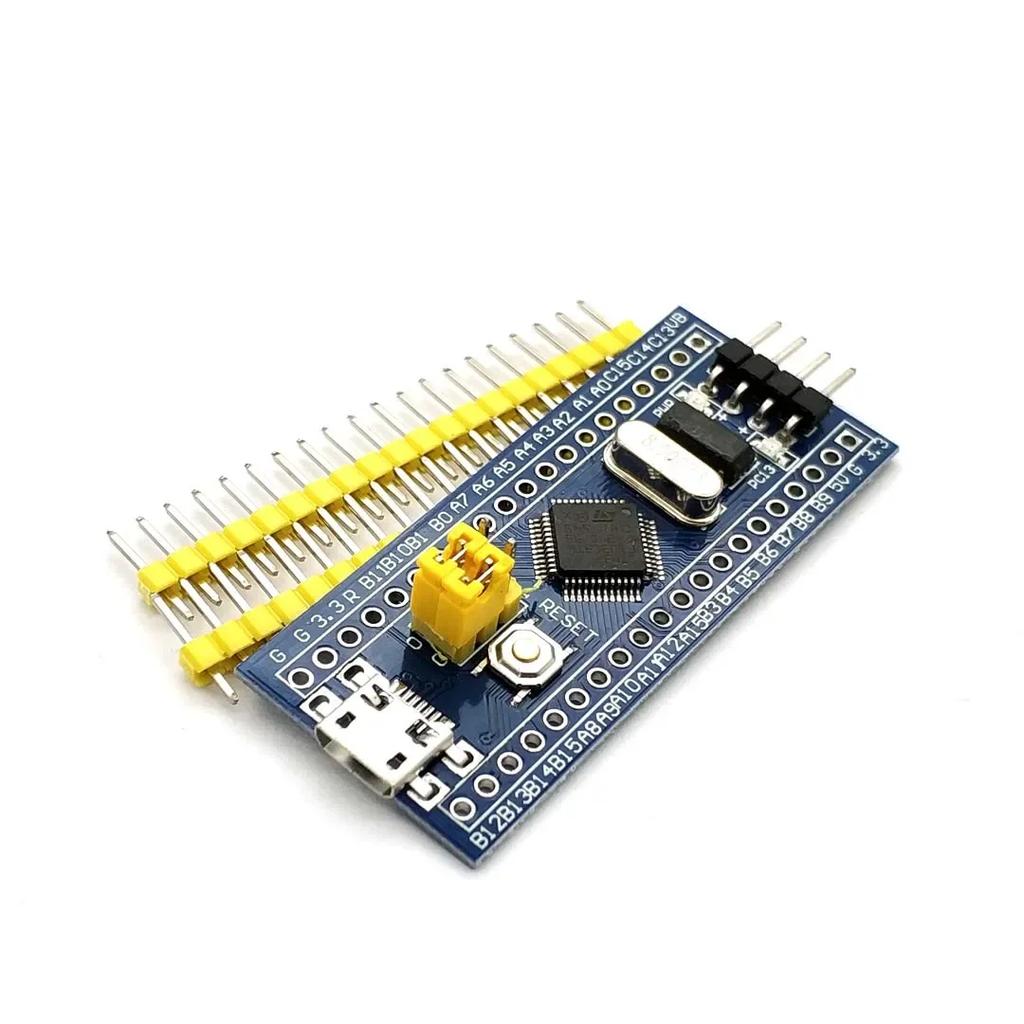

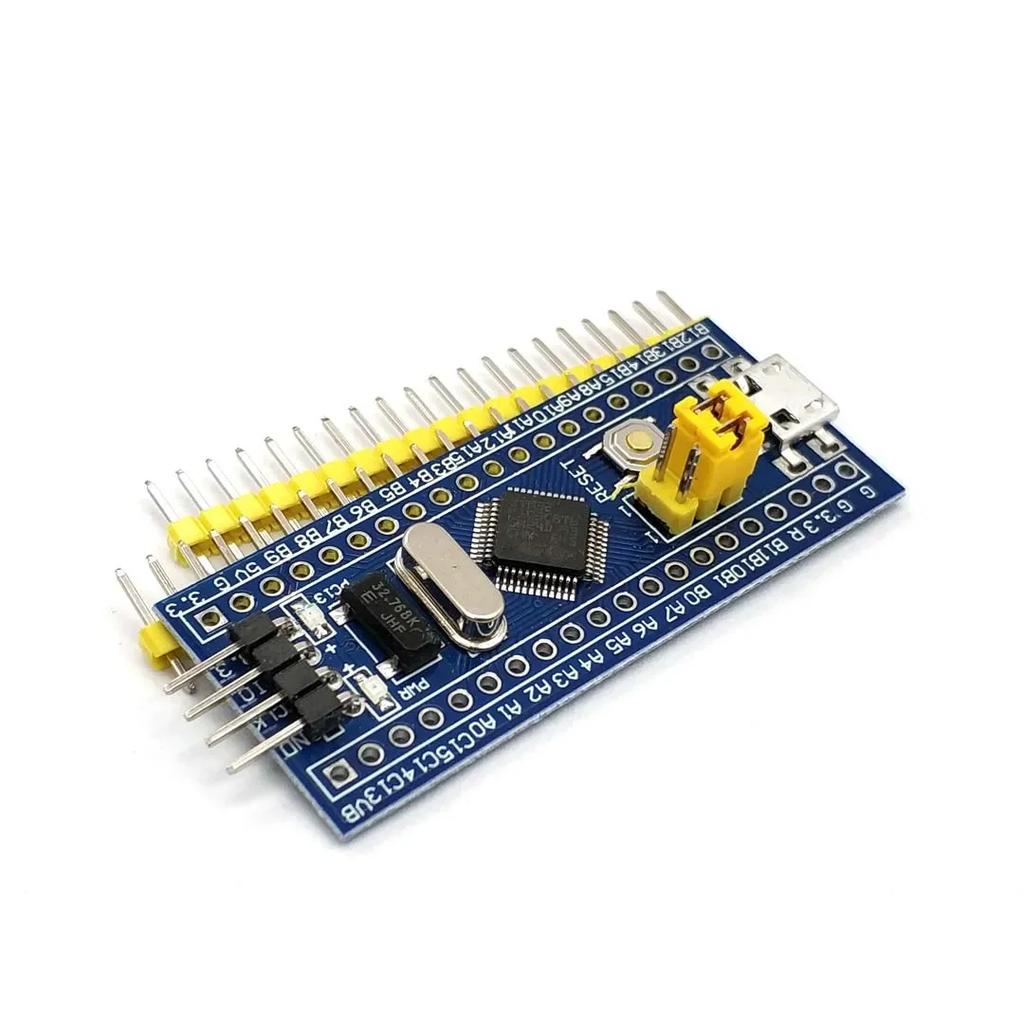

Dies ist ein Core-Chip basierend auf cs32F103C8T6 ARM Core Board, Funktionen sind wie folgt:
1, die Platine basiert auf der grundlegendsten MCU-Schaltung, 8M und 32768 Quarzschaltung, USB-Stromversorgungsschaltung.
2, die Kernplatine ist in zwei Reihen unterteilt, die zu allen I / O-Ports führen.
3, mit SWD-Simulations-Debug-Download-Schnittstelle, einfach und bequem, Debugging-Geschwindigkeit.
4, die Verwendung der Mirco USB-Schnittstelle, können Sie USB-Kommunikation und Stromversorgung, USB-Schnittstelle, kompatibel mit der gewöhnlichen Andrews Handy-Ladegerät-Schnittstelle.
6, RTC Kristall Epson Marke, einfach zu starten, stabiler.
7, mit Doppelstift, aber der Stift schweißt nicht standardmäßig, der Benutzer nach seinen eigenen Anwendungsszenarien seine eigene Schweißrichtung wählen kann. Wenn Schweißen erforderlich ist, informieren Sie bitte den Eigentümer.
Keil kann zum Kompilieren verwendet werden, IAR-Compiler, kann über die J-Link- oder USART1-Prozeduren heruntergeladen werden, die Prozeduren sind der Eigentümer und Debugging-Prozeduren, es gibt Probleme, die den Eigentümer konsultieren können.
Chip Beschreibung:
1, 32F103C8T6
Pakettyp: LQFP;
Anzahl der Pins: 48;
Kernel: Cortex-M3;
Arbeitsfrequenz: 72 MHz;
Speicherressourcen: 64K Byte Flash, 20KByte SRAM;
Schnittstellen-Ressourcen: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I/O Ports,
Analog-Digital-Wandlung: 2x ADC (12-Bit / 16-Kanal)
Timer: 3 allgemeine Timer und 1 erweiterter Timer
Debug-Download: Unterstützung JTAG / SWD-Debug-Schnittstelle zum Herunterladen, Unterstützung für IAP.
2, RT9193: 3.3V Regler Chip, die maximale Leistung von 300mA.
Schnittstellenbeschreibung:
1, SWD-Schnittstelle: Unterstützung für Simulation, Download und Debuggen.
2, Mirco USB-Schnittstelle: Stromversorgung und USB-Kommunikation, unterstützt den Download nicht.
3, USART1-Schnittstelle: USART1 kann verwendet werden, um das Programm herunterzuladen oder USART1 für die Kommunikation zu verwenden.
4, MCU-Pin-Schnittstelle: führt alle I / O-Port-Pins, einfach mit Peripheriegeräten anzuschließen.
5, 5V und 3,3V Leistungseingangs- und Ausgangsschnittstelle: Wird häufig in der externen Stromversorgung oder mit anderen Modulen zur Behandlung von Gemeinsamkeiten verwendet
Andere Gerätebeschreibung:
1, LED-Betriebsanzeige (PWR): Der Status der Leistungsanzeige kann feststellen, ob die Stromversorgung stabil ist.
2, die Benutzer-LED (PC-13): um den I/O-Ausgabetest zu erleichtern oder das laufende Programm anzuzeigen.
3, starten Sie zu springen, wählen Sie den Programmiermodus: (1, der Benutzer Flash-Speicher 2, SRAM 3, Systemspeicher).
4, Reset-Taste: Chip für das Anwenderprogramm zurücksetzen.
5, 8M Kristall: Die Frequenz kann so eingestellt werden, dass das System mit 72 MHz getaktet wird.
6, 32.768KHz Kristall: Verfügbar für integrierte RTC oder für die Kalibrierung.
Lieferinhalt
1 Stk. Entwicklungsboard-Modul
