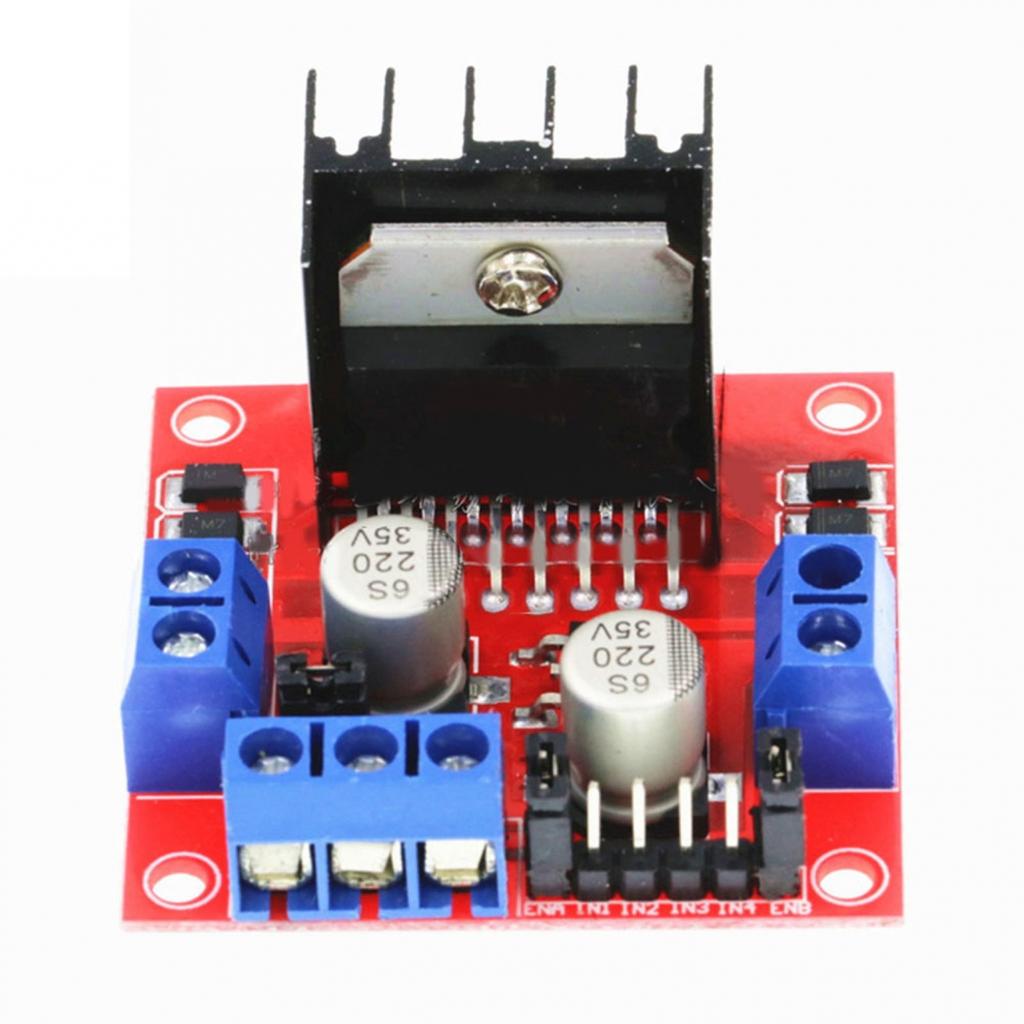

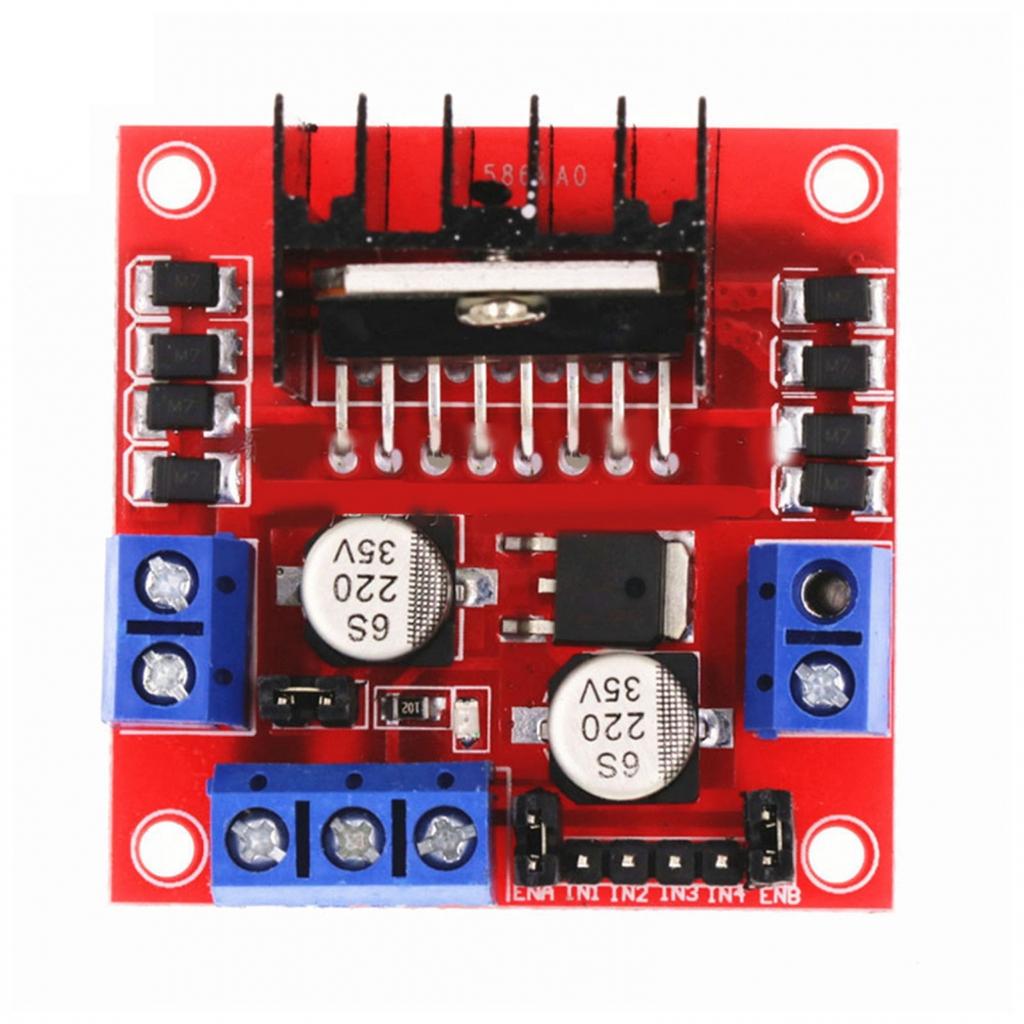

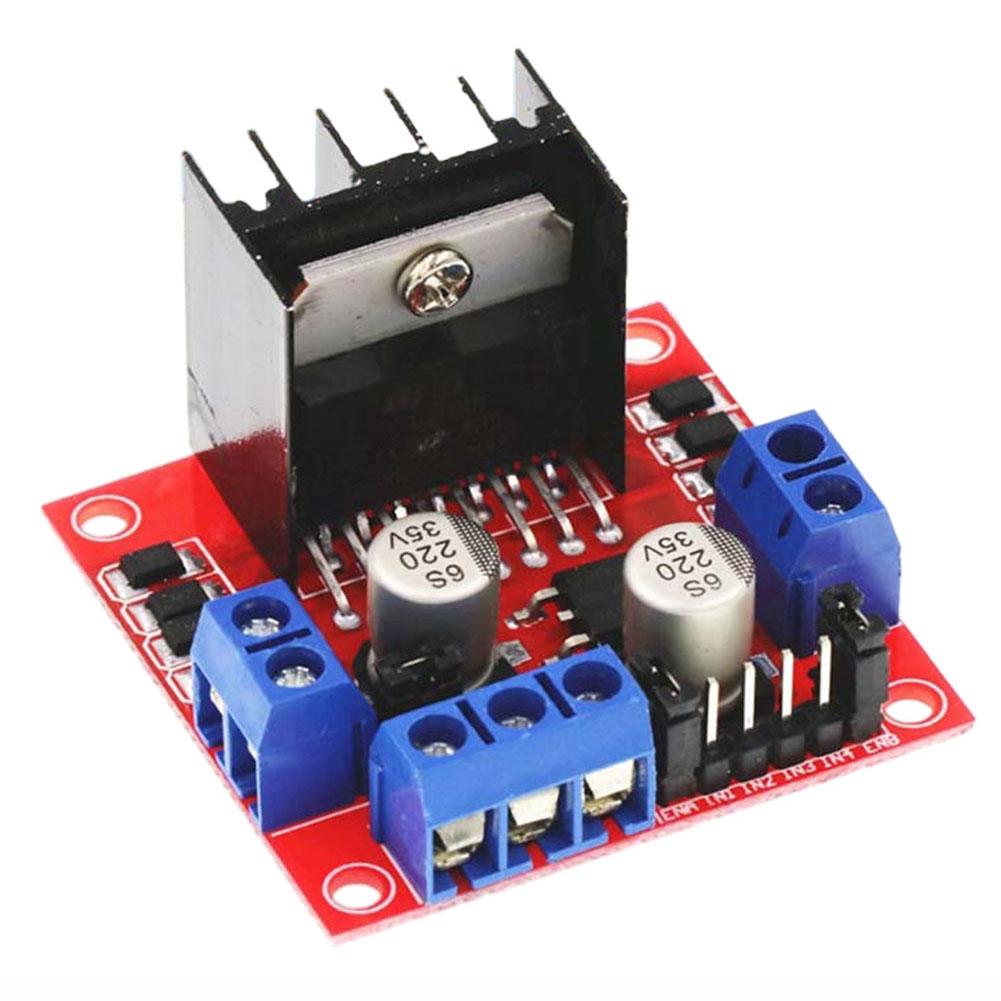

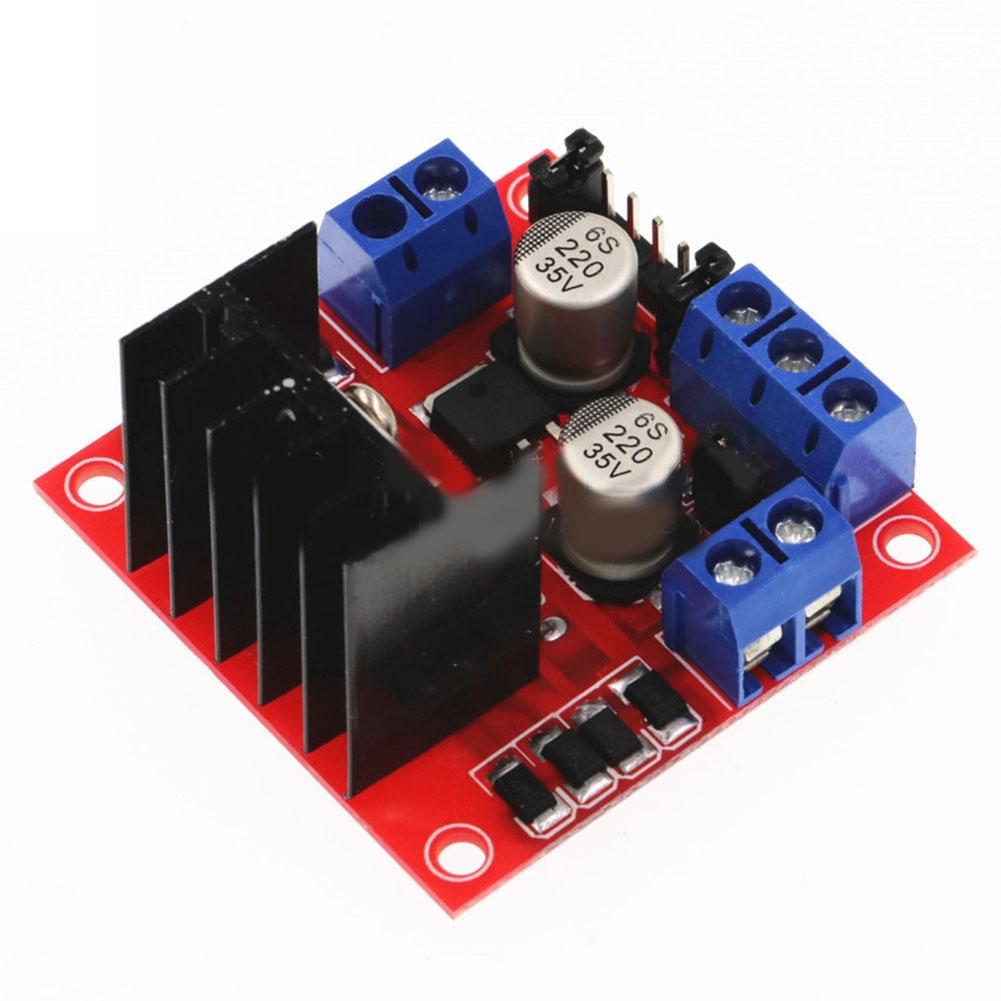

Merkmale:
*Dieses Modul verwendet L298N als Hauptantriebschip mit starker Antriebsfähigkeit, geringer Wärmeentwicklung und starker Entstörungsfähigkeit.
* Über dieses Modul können Sie die integrierten 78 M05-Antriebsstromversorgungsteile für den Betrieb verwenden. Um jedoch eine Beschädigung des Spannungsreglerchips zu vermeiden, verwenden Sie bei einer Antriebsspannung über 12 V bitte ein externes 5-V-Logik-Netzteil.
*Dieses Modul verwendet eine Filterkapazität mit großer Kapazität und eine Fortsetzungsschutzdiode, um die Zuverlässigkeit zu verbessern.
Spezifikation:
Modulname: Dual-H-Brücken-Motorantriebsmodul
Arbeitsmodus: H-Brückenantrieb(Doppelstraße)
Hauptsteuerchip: L298N
Verpackung: elektrostatische Tasche
Logische Spannung: 5V
Antriebsspannung: 5V-35V
Logischer Strom: 0mA-36mA
Fahrstrom: 2A(MAX Einzelbrücke)
Lagertemperatur:- 20℃ bis + 135℃
Maximale Leistung: 25W
Gewicht: 30g
Abmessungen der Peripherie: 43 * 43 * 27mm
Vorsichtsmaßnahmen:
1. Wenn Ihre Antriebsspannung(im obigen Bild als 12V-Eingang markiert, der tatsächliche akzeptable Eingangsbereich beträgt 7-12V) beträgt 7V
Bei -12 V kann die integrierte 5 V-Logikstromversorgung aktiviert werden. Nach der Verwendung der integrierten 5V-Stromversorgung werden die +5V in der Schnittstelle
Zur Stromversorgung ist keine Eingangsspannung erforderlich, für die externe Verwendung kann jedoch eine Spannung von 5 V entnommen werden.(Dies ist eine regelmäßige Anwendung!)
2. Wenn die Antriebsspannung höher als 12 V und kleiner oder gleich 24 V ist(Im Handbuch des Chips steht, dass er bis zu 35 V unterstützt, aber erfahrungsgemäß wurde getestet, dass die maximale Spannung von 298 konservativen Anwendungen bis zu 24 V unterstützt.), Wenn Sie beispielsweise die Nennspannung auf
18-V-Motor. Zuerst müssen Sie die integrierte 5V-Ausgangsfreigabe für Jumperkappe entfernen. Dann verbinden Sie 5V extern mit dem 5V-Ausgang
5V enable ist ein Steuersignal mit einem Pegel von 5V. Wenn dieser Signaleingang gültig ist und die Stromversorgung im Motorantriebsmodul normal ist, gibt das Motorantriebsmodul Strom aus. Andernfalls, selbst wenn die Stromversorgung normal ist, gibt es keinen Strom am Motor.
Die Spannung versorgt die interne Logikschaltung des L298N.(Dies ist eine unkonventionelle Anwendung von Hochspannungsantrieben)
Packliste:
1 * Motortreiberplatinenmodul
Hinweis:
1. Die tatsächliche Farbe des Artikels kann aufgrund vieler Faktoren wie der Helligkeit Ihres Monitors und der Lichthelligkeit geringfügig von den auf der Website gezeigten Bildern abweichen.
2. Bitte erlauben Sie eine leichte manuelle Messabweichung für die Daten.
