Besonderheit:
1. Grundparameter: Die Nennversorgungsspannung der Leistungsverstärkerplatine ist + 70V einer symmetrischen Stromversorgung, und die Spannung kann im Bereich von + 55 bis + 80V normal arbeiten. (ausgenommen Überspannungs-Burnout!)
2. Energieversorgung: Als Stromversorgung wird eine Stromversorgung mit einem guten Filter von + 70V DC Doppelstromversorgung empfohlen.. Für Lautsprecher werden 10-18 Zoll 4 Ohm-8 Ohm Lautsprecher empfohlen.
3. Kurzschlussschutz: Obwohl der Tonausgang über einen Kurzschlussschutz verfügt, versuchen Sie, ihn nicht kurzzuschließen. Verbinden Sie die positiven und negativen Pole des Netzteils nicht falsch, um ein Durchbrennen der Platine zu vermeiden.
4. 50-fache Vergrößerung: Die Spannungsvergrößerung dieser Platine ist auf 50X festgelegt. Wenn die Ausgangsleistung nicht ausreicht, wird die Vorverstärkung je nach spezifischer Situation hinzugefügt.
5. Hinweis: Bitte überprüfen Sie sorgfältig, bevor Sie das Gerät einschalten, um sicherzustellen, dass die Verkabelung korrekt ist, bevor Sie das Gerät einschalten.
Spezifikation:

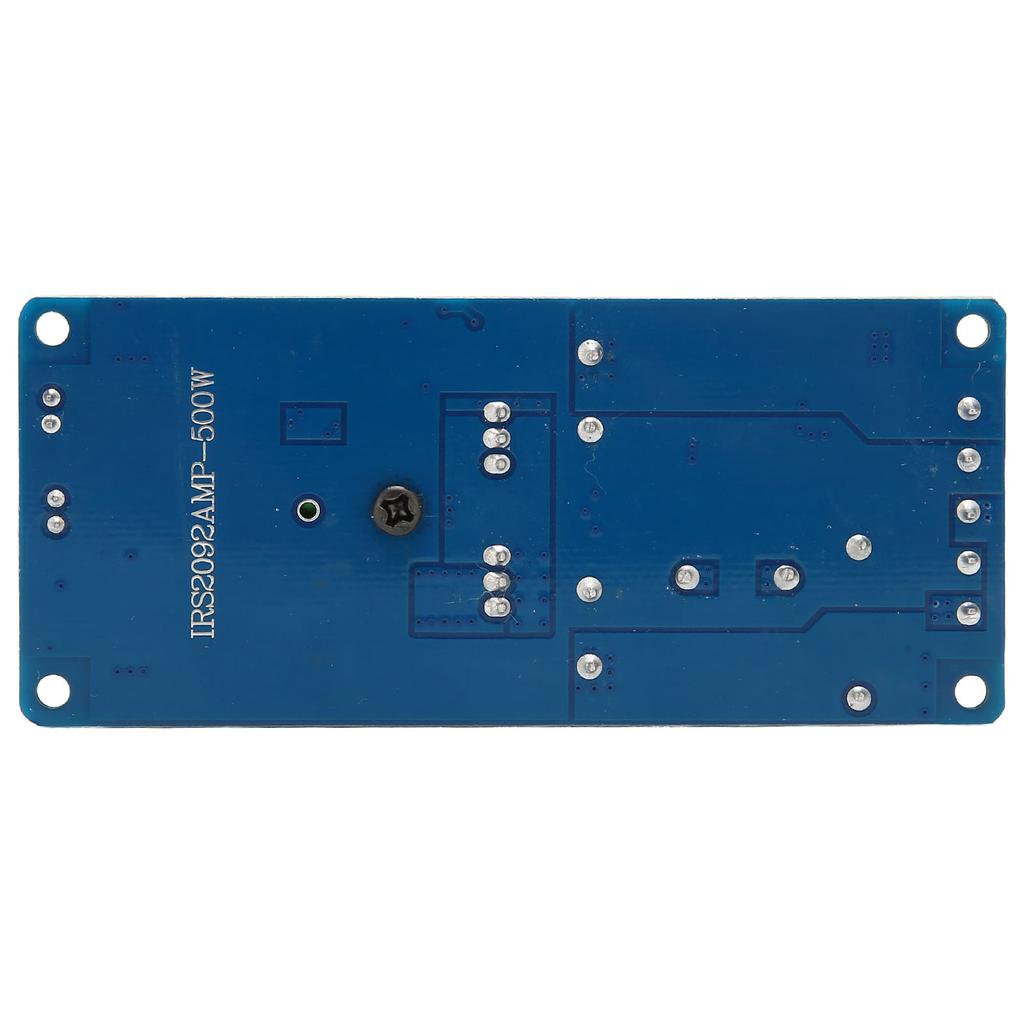

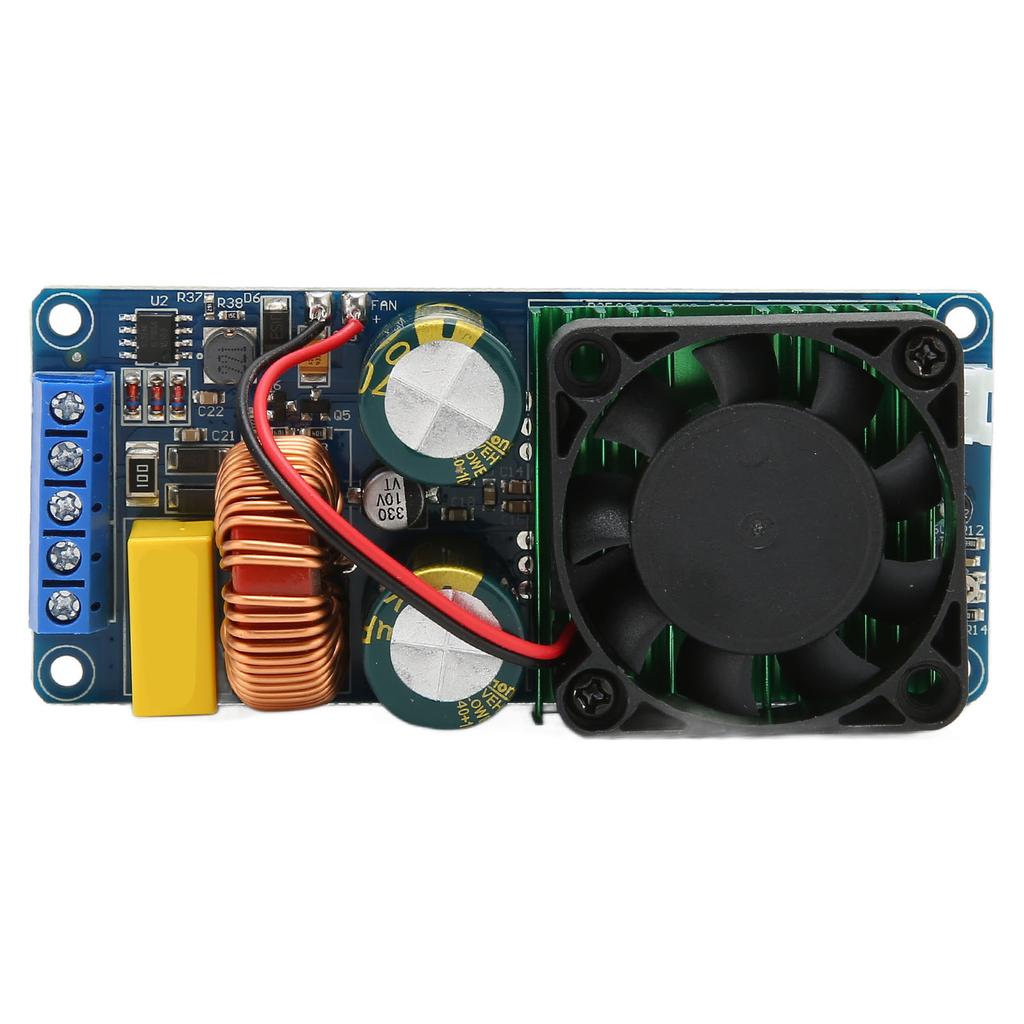

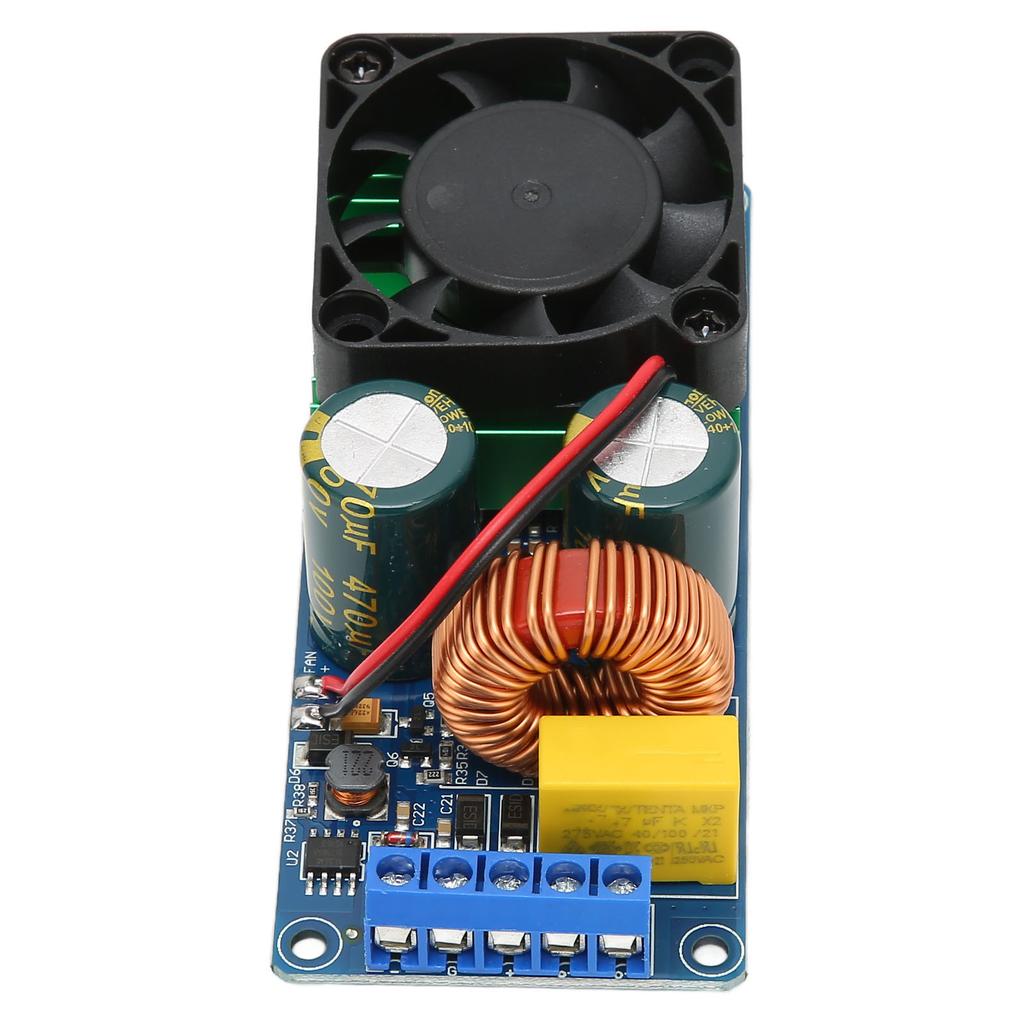

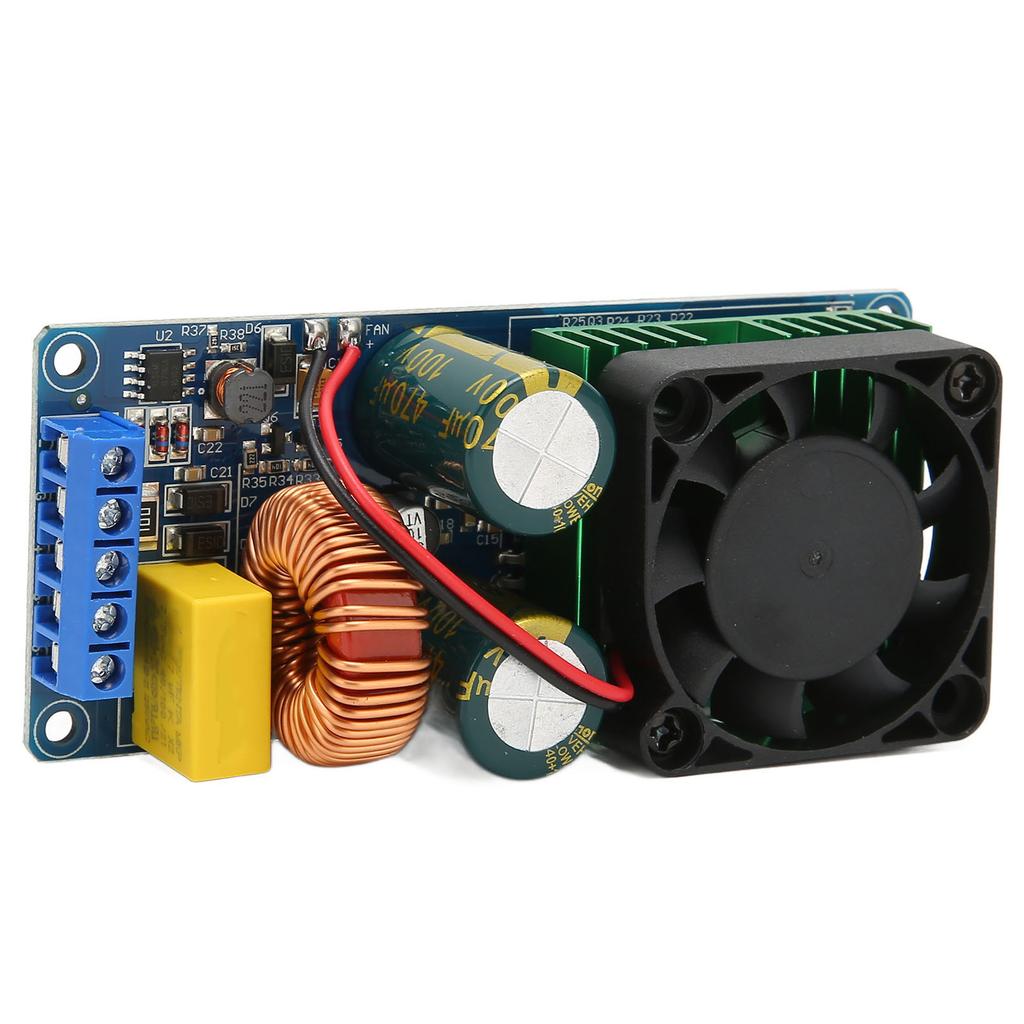

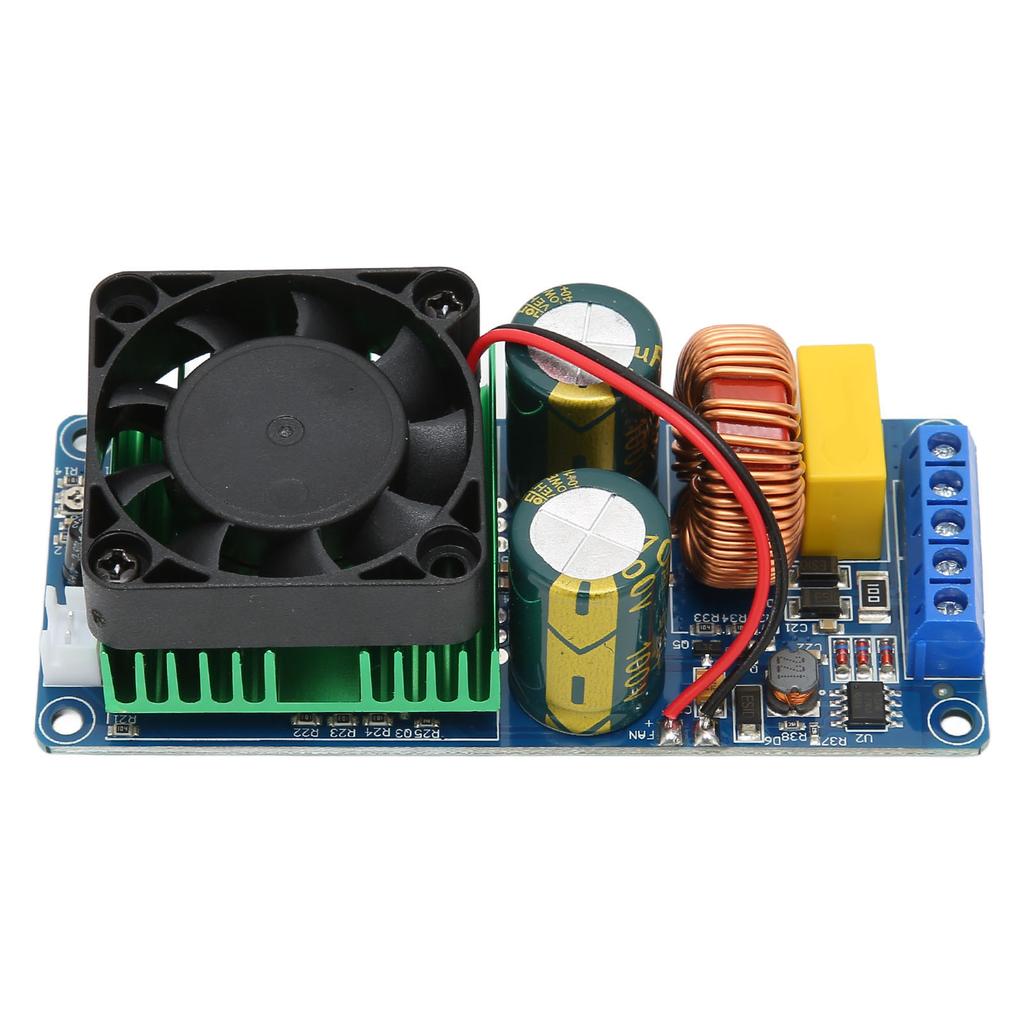

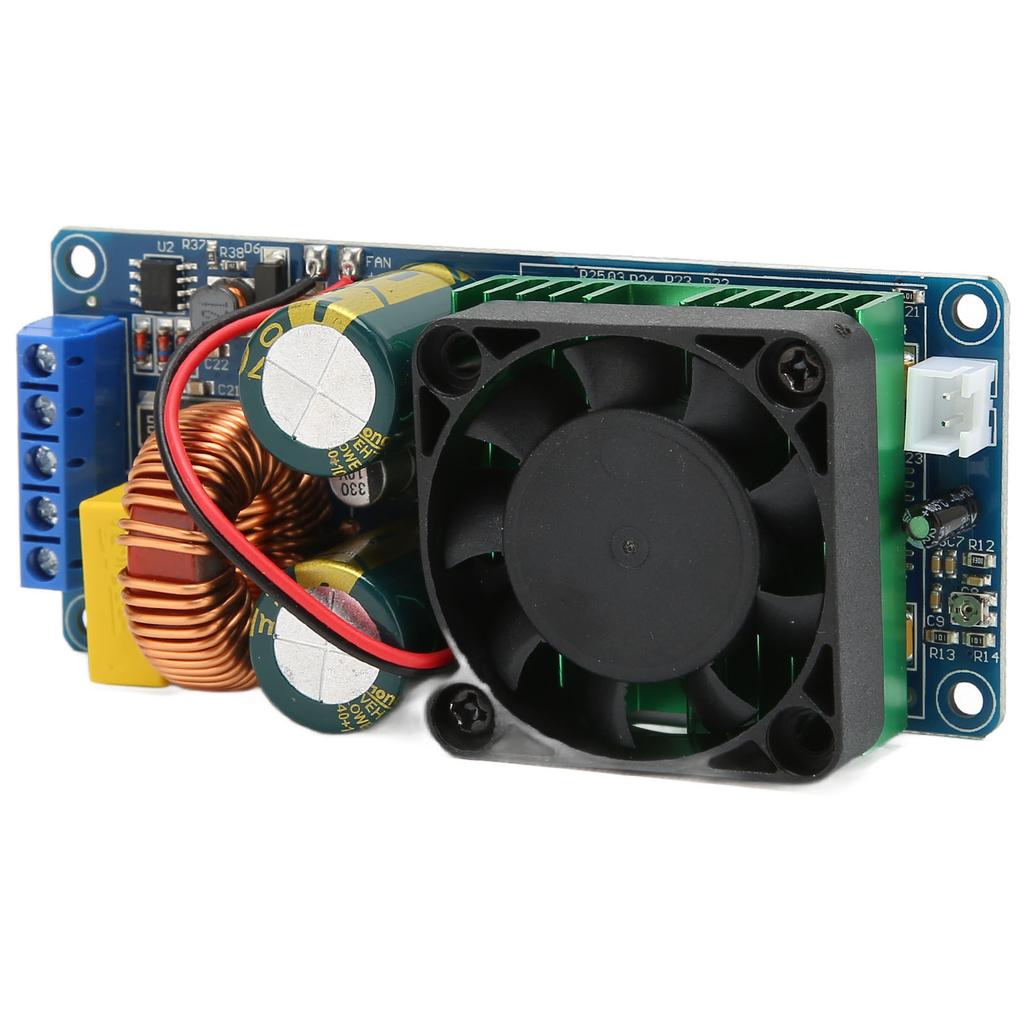

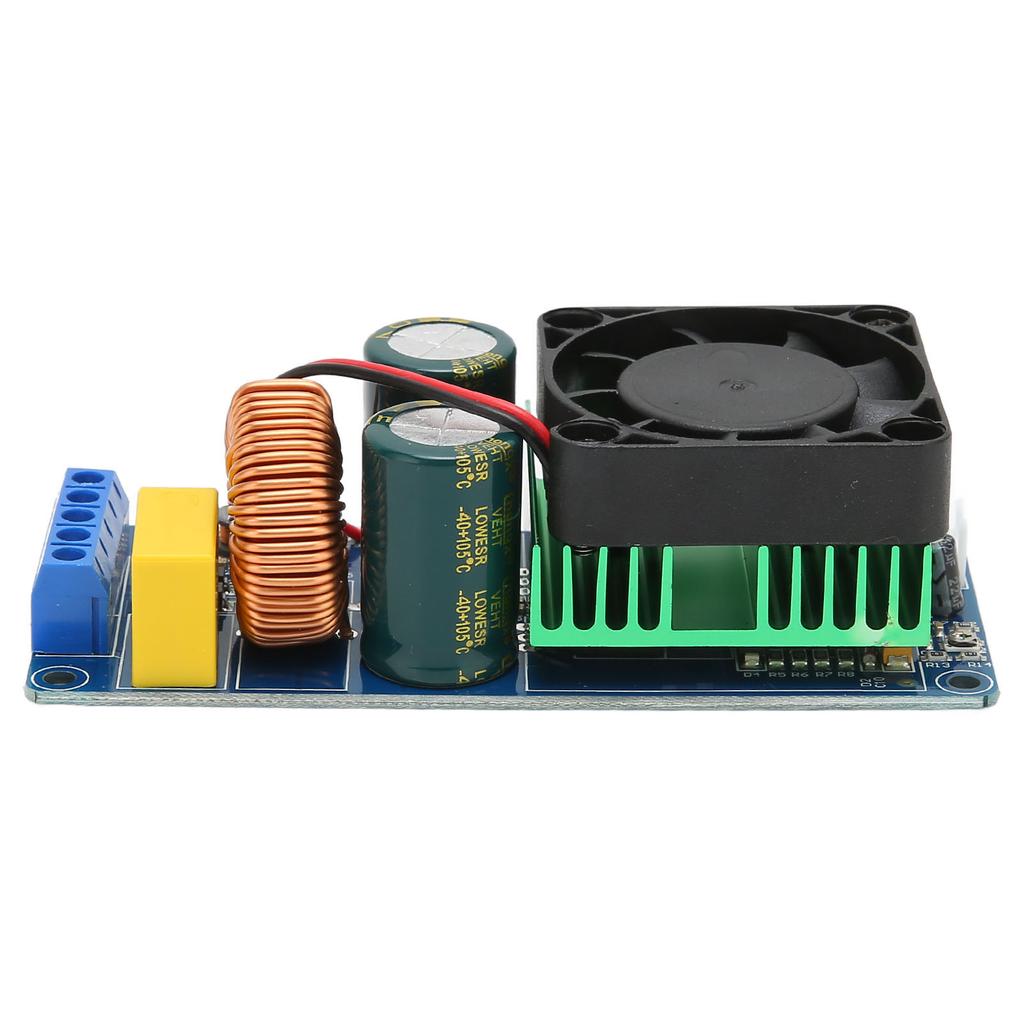

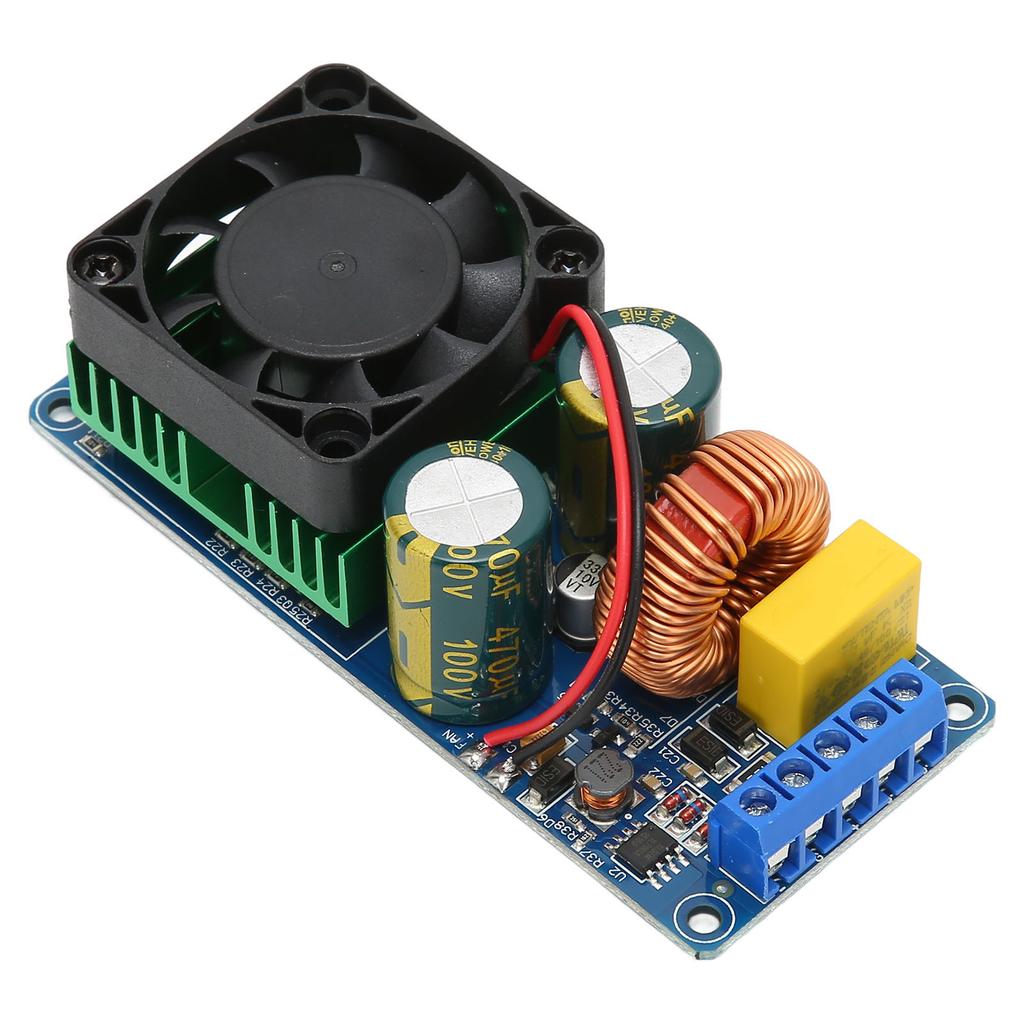

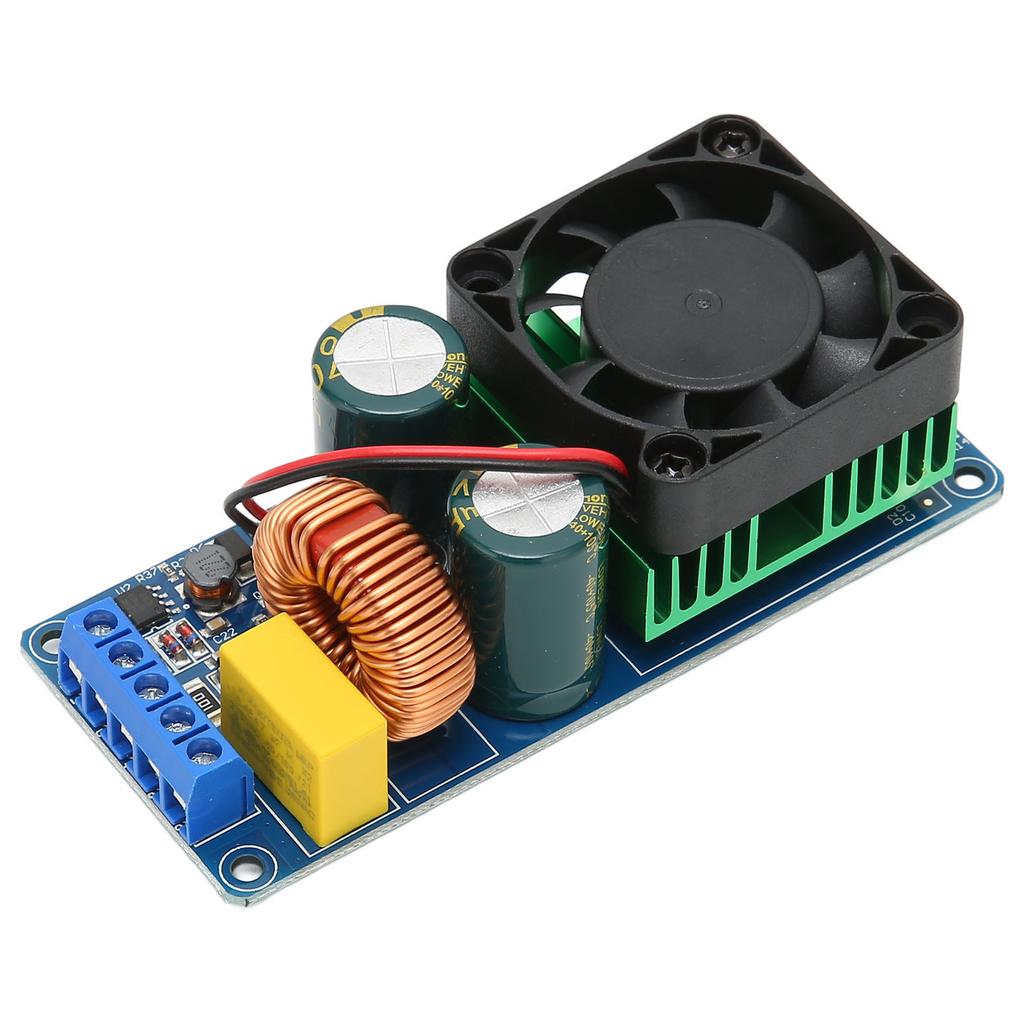

Gegenstandsart: Leistungsverstärkerplatine
Material: PCB
Für dich: Ca.. 27 x 43 x 96mm 1.1 x 1.7 x 3.8in
Versorgungsspannung: Doppeltes DC-Netzteil + 55 bis + 80V
Nennleistung: 500W (+ 70V Netzteil 4 Ohm Last, Verzerrung 1 Prozent )
Effizienz: >=90Prozent
Signal-Rausch-Verhältnis: 90 dB
Totale harmonische Verzerrung:
380W (+ 70 Stromversorgung 4 Ohm Lautsprecher, Verzerrung <0,1 Prozent )
280W (+ 70 Netzteil 8 Ohm Lautsprecher, Verzerrung <0,1 Prozent )
Antwort Frequenzbereich: 20 Hz 20 KHz
Lautsprecher: 4 8 Ohm
Spannungsvergrößerung: 50 Zeiten
Eingangsempfindlichkeit 1V (Rms)
Ausgangskurzschlussschutz: Jawohl
Der DC-Vorspannungsschutz am Ausgang ist ein Lautsprecherschutz: Jawohl
Übertemperaturschutz: Ja, die Temperatur des Kühlkörper-FET ist höher als 100 Grad Celsius, die Ausgabe wird abgeschaltet.
Paketliste:
1 x Verstärker Board
Hinweis:
1. Beachtung: Gemäß den Leistungsformeln P=U² und R=SpannungxSpannungLast wird die Leistung durch die Spannung und die Last bestimmt.. Je höher die Spannung und je kleiner die Last, desto größer die Leistung. Der Versorgungsspannungsbereich der Platine bezieht sich auf diese Die Spannungsplatinen innerhalb des Bereichs können normal arbeiten, aber nicht alle Spannungen und Lastleistungen sind so groß wie die markierte Leistungsabgabe. Beispielsweise beträgt die maximale Leistung bei einer 12-V-Stromversorgung mit 4 Ohm Last 15 W und bei einer 8-Ohm-Stromversorgung maximal 7,5 W.; 24V-Stromversorgung ist 4 Ohm, die maximale Leistung beträgt 50W, und die maximale Leistung beträgt 25W bei 8 Ohm; Jederzeit muss die Leistung des Netzteils größer sein als die Leistung des Leistungsverstärkers, andernfalls wird bei hoher Lautstärke nicht genügend Leistung geliefert, die Leistung wird reduziert und der Ton wird abgeschnitten, und die entsprechende Ausgangsleistung wird nicht erreicht.2. Handelt es sich um einen Ringkerntransformator, so schwankt die Spannung mit dem Stromnetz, da dieser nicht über eine Spannungsregelungsfunktion verfügt. Gehen Sie daher mit einem gewissen Spielraum bei der Verwendung vor.
3. Bitte erlauben Sie einige Fehler aufgrund der manuellen Messung.
