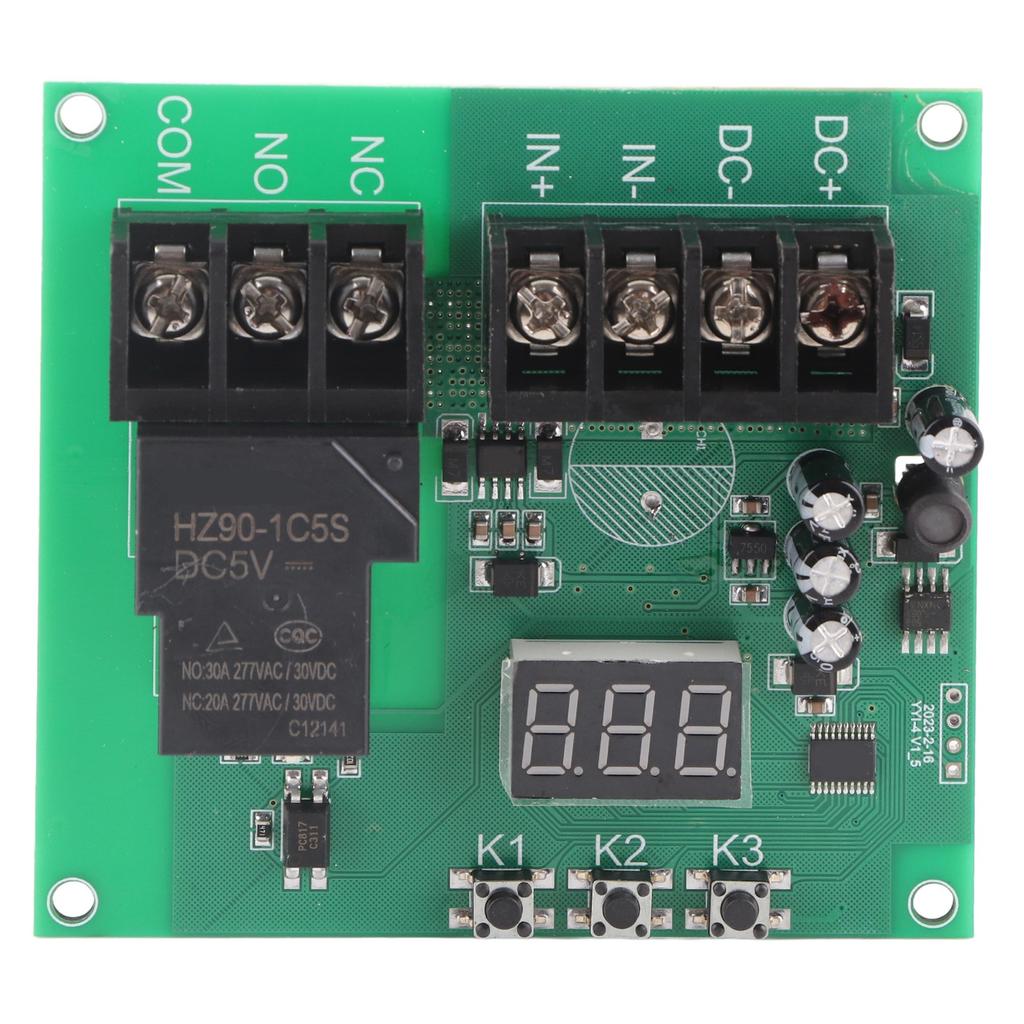

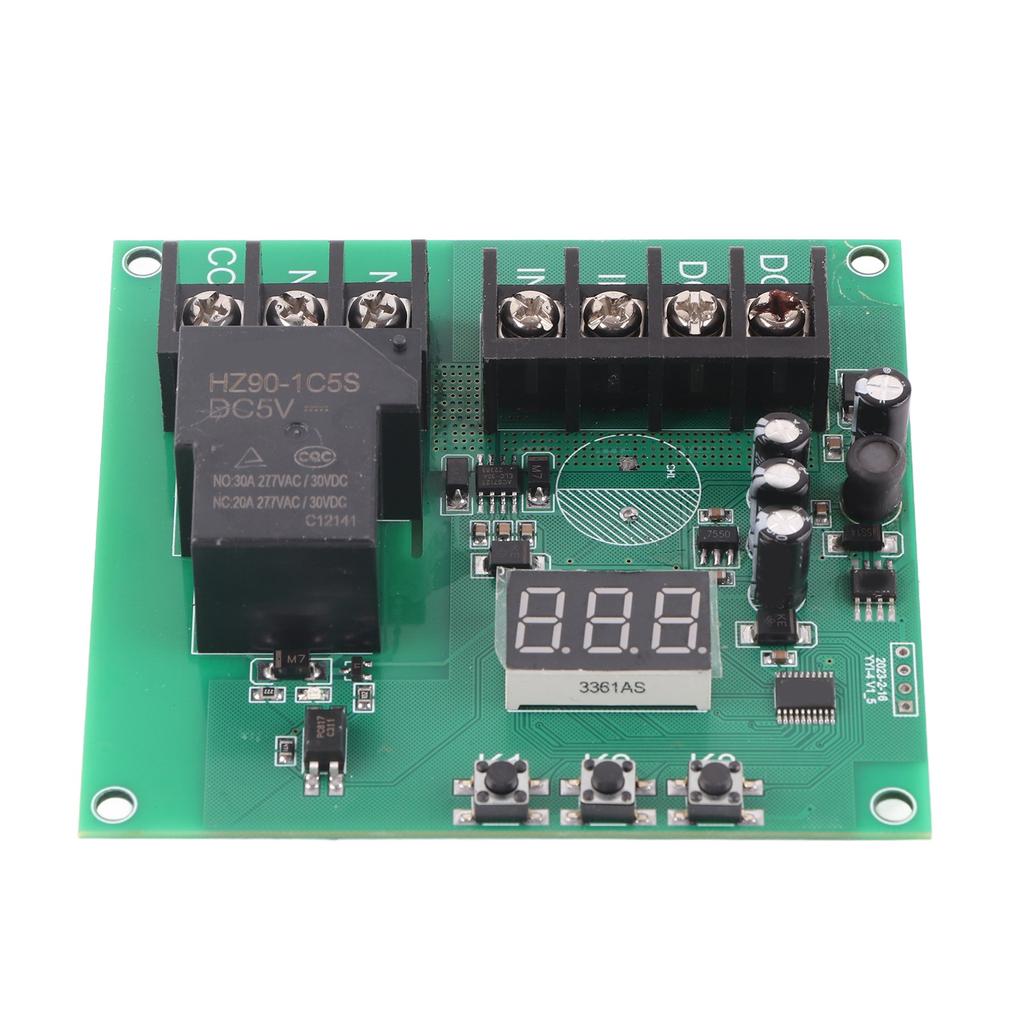

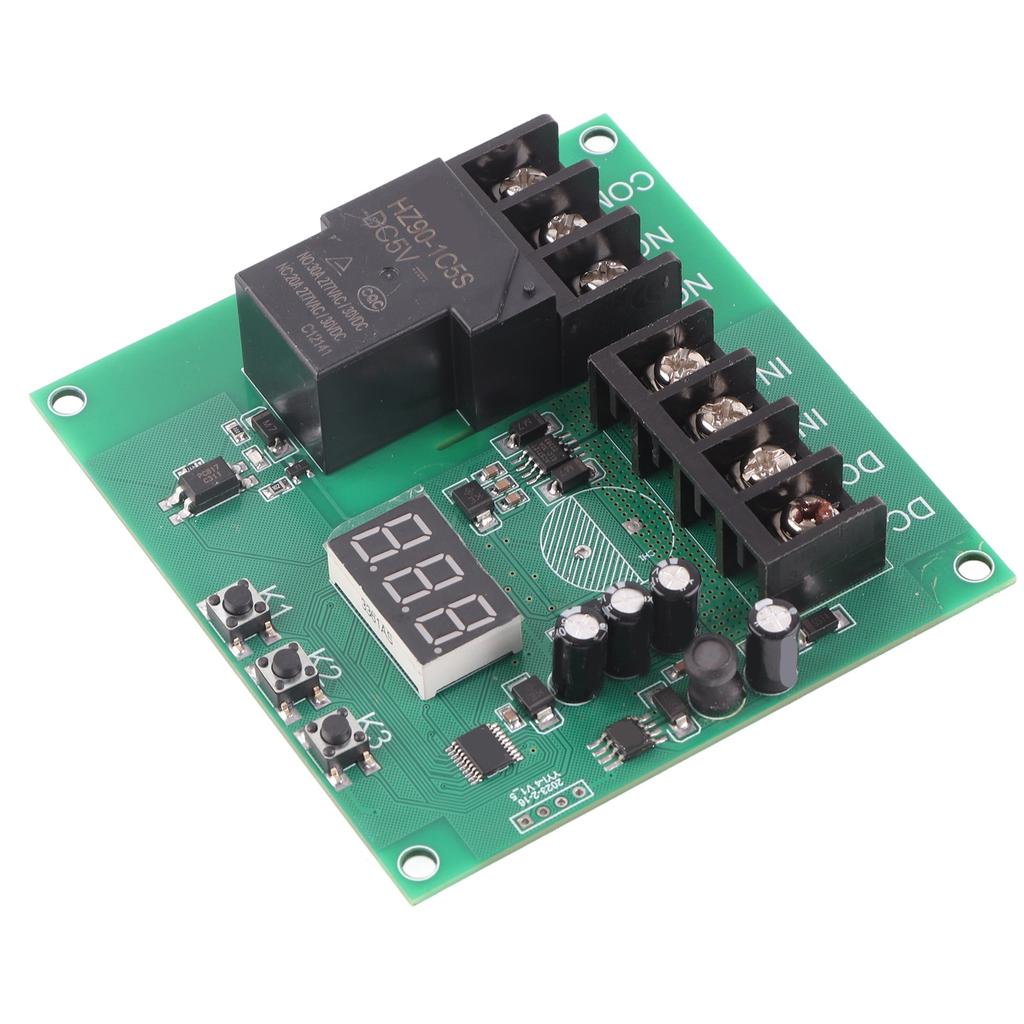

Merkmale:
Dieses Modul kann den DC-Stromwert erkennen und das Ein- und Ausschalten des Relais entsprechend dem von Benutzern eingestellten Grenzwert steuern.
Messbereich ist DC 0 30A mit der Genauigkeit von 0,01A.
Mit Fehlerkalibrierungsfunktion.

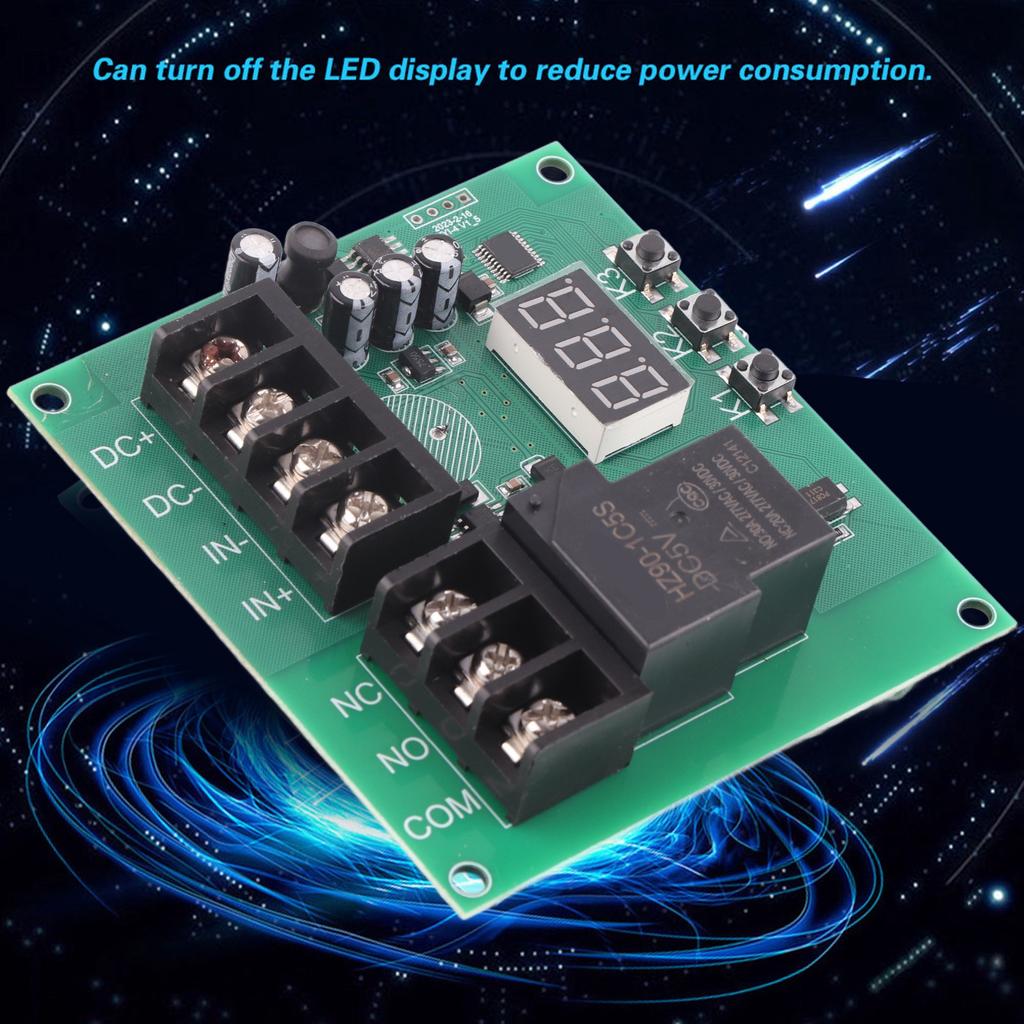

Kann die LED-Anzeige ausschalten, um den Stromverbrauch zu reduzieren.
Kann verwendet werden, um den Strom im Stromkreis zu begrenzen und elektrische Geräte vor Schäden durch Strom zu schützen.
Spezifikation:
Modell: YYI 4
Versorgungsspannung: DC 7 30V
Erfassungsbereich: DC 0 30A
Richtigkeit: 0,01A (10mA)
Standby-Strom: Über 20mA
Gewicht: Ca.. 86g 3.0oz
Bedienungsanleitung:
S. 11: Wenn der gemessene Strom > I1 (niedriger Grenzstrom), das Relais schloss; Wenn der gemessene Strom
I1, das Relais schließt; Zustand beibehalten bis zum Ausschalten der Leiterplatte;
S. 21: Wenn der gemessene Strom > I2 (hoher Grenzstrom), das Relais schließt; Wenn der gemessene Strom
I2, das Relais schließt; Zustand beibehalten bis zum Ausschalten der Leiterplatte;
S. 31: Wenn I2 gemessen wird, öffnet das Relais;
S. 32: Wenn der gemessene Strom
I2, das Relais schließt, öffnet in anderen Fällen;
P 52: Wenn der gemessene Strom I2 fließt, schließt das Relais.; Den Zustand beibehalten, bis die Leiterplatte ausgeschaltet wird.
Rahmen
Beschreibung
:
Einschalten, den gemessenen Strom anzeigen; (Wenn der gemessene Stromanschluss keiner ist, blinken die LED-Ziffern.)
Drücken Sie K1 zum zweiten Mal (für über 1s, um Fehlbedienung zu verhindern)
, Der Bildschirm zeigt: P11, k2 stellt Modus ein, K3 stellt Funktion ein
Drücken Sie K1 zum zweiten Mal, der Bildschirm blinkt: 0,05, bedeutet, dass der Schwellwert I1 0,05A beträgt, K2 erhöht I1, K3 erhöht I1
Drücken Sie K1 zum dritten Mal, der Bildschirm blinkt: 0.10, bedeutet, dass der Schwellwert I2 0,1 A beträgt; K2 erhöht I2, K3 erhöht I2
Drücken Sie K1 zum vierten Mal, der Bildschirm zeigt den gemessenen Strom an, geht in den Standby-Zustand über.
Langes Drücken von K2 oder K3 im Standby-Zustand zur Feinjustierung des Fehlers des gemessenen Stroms
Paketliste:
1 * Gleichstrom-Erkennungsmodul
.
