Beschreibung:
Merkmale:

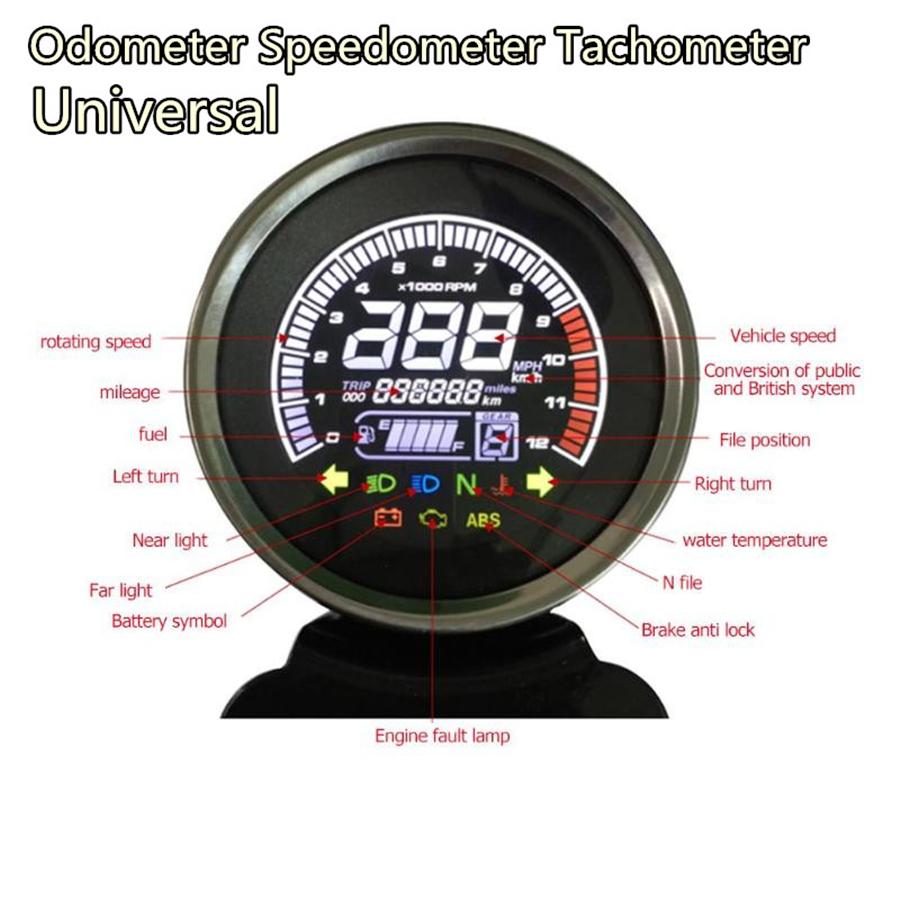

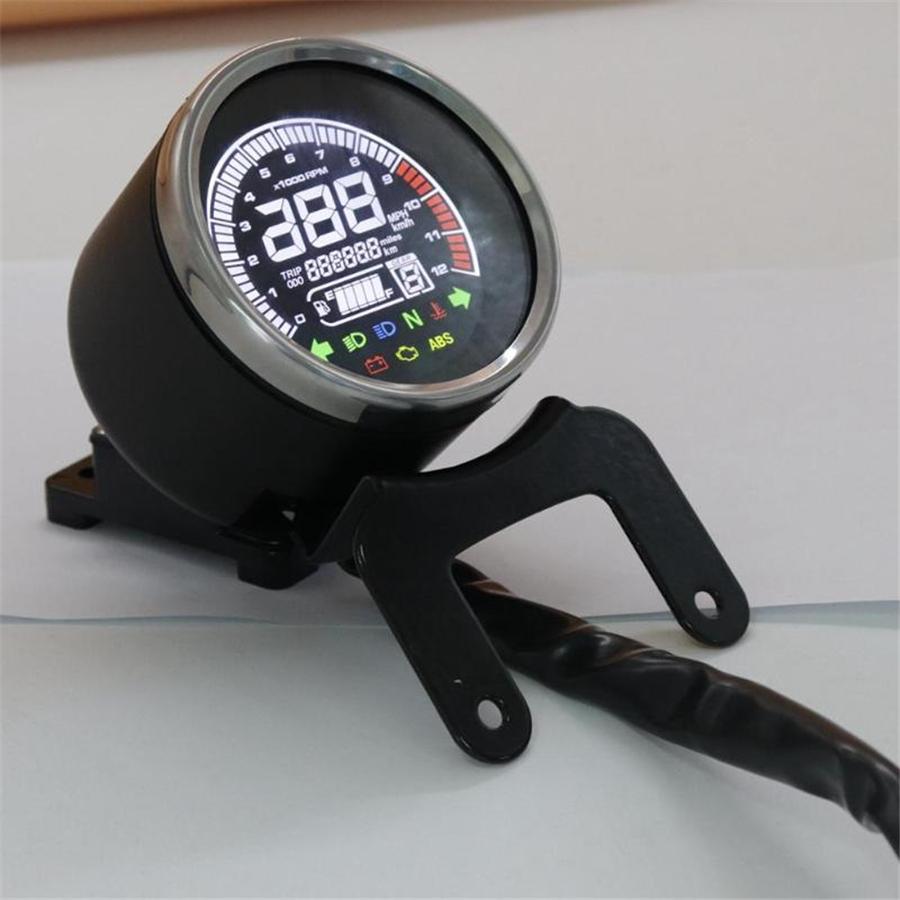

1. Komplette Funktionen: die Funktion beinhaltet (Tacho, Drehzahlmesser, Tankanzeige, Wassertemperaturanzeige), Der LCD-Bildschirm ist sehr klar, der Betrachtungswinkel ist groß und das weiche Bild entlastet die Augenermüdung.
2. Blinker links und rechts: anzeigen, wo sich die Blinker des Fahrzeugs befinden. Normalerweise leuchtet die Anzeige im Flammenzustand, wenn der Besitzer den Blinker anzündet, in die entsprechende Richtung.
3. Gangstellung (N, 6-Gang-Positionsanzeigefunktion, und es ist kein zusätzlicher Gangschalter erforderlich)
4. Ölmengenanzeiger: zeigt die im Fahrzeug gespeicherte Ölmenge an. Wenn die elektrische Tür geöffnet wird und das Kombiinstrument den Selbsttest durchführt, fragt die Tankanzeige, ob Sie Kraftstoff nachfüllen müssen.
5. Fernlicht: Zeigt den Status des Fernlichts des Fahrzeugs an, das normalerweise erloschen ist. Wenn der Fahrer das Fernlicht einschaltet, zeigt die Kontrollleuchte an, dass das Fernlicht des Fahrzeugs eingeschaltet ist.
6. KM / H zu MPH (Metrisches System Umschalter)
Spezifikationen:
Bruttogewicht: 603g
Reingewicht: 556g

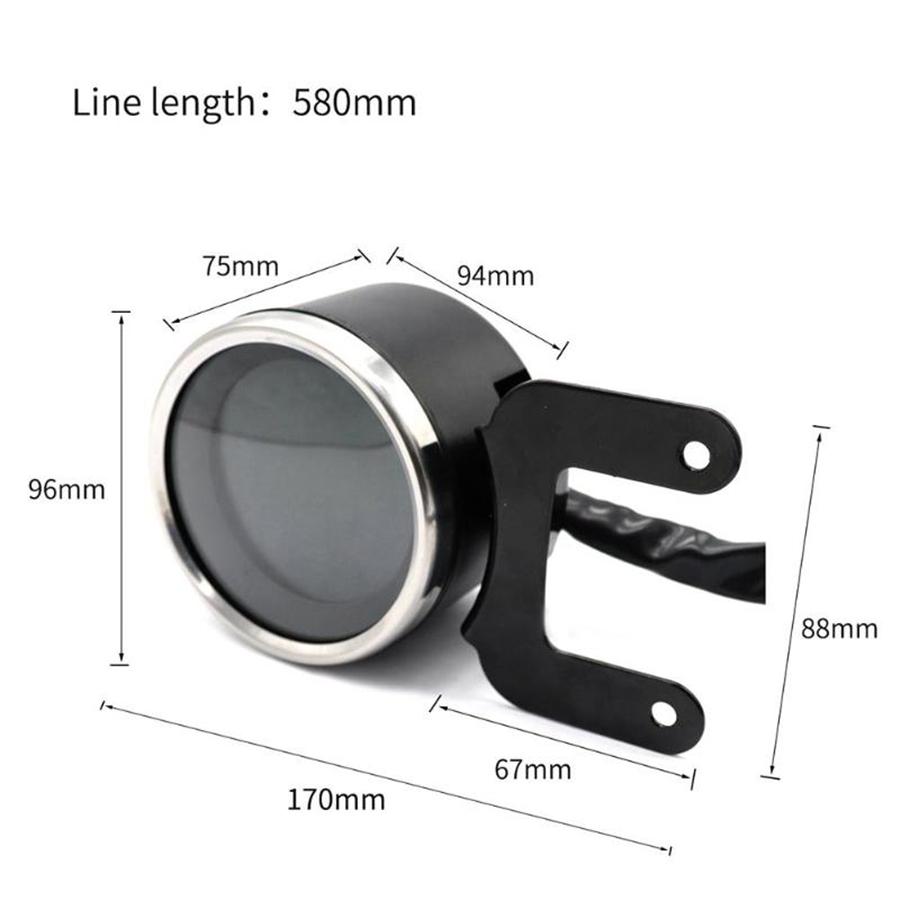

Produktgröße: Oberflächendurchmesser: 96 mm/3,78 Zoll; Dicke: 75 mm/2,95 Zoll; Höhe: 170 mm/6,69 Zoll
Produktmaterial: galvanisiertes Eisen
Produktfarbe: schwarz + silber
LED-Hintergrundbeleuchtung: weißes Licht
Eingangsspannung: DC 12V
Betriebsspannung: 12V
Tachometer: Reifenmodell 120/80/17, 34Hz bedeutet 60KM/H. Beschleunigen Sie 5%, 34Hz bedeutet 63KM/H
Tankanzeige: LCD-Display F Punkt 8Ω-E Punkt 98Ω
Wassertemperatur unter 165Ω, lange Anzeigeanzeige
Hauptabschaltung, Standby-Stromverbrauch weniger als 4mA
Tastenfunktion:
ZU. Drücken Sie kurz die Taste, um zwischen Summe und Zwischensumme zu wechseln.
B.. In der Gesamtschnittstelle halten Sie die Taste 4 Sekunden lang gedrückt, das metrische System wird umgeschaltet, der Standard ist im metrischen System; Nach dem Umschalten kann es gespeichert werden, auch wenn es vollständig ausgeschaltet ist.
C.. Halten Sie in der Zwischensummenschnittstelle die Taste 4 Sekunden lang gedrückt, und die Zwischensumme wird gelöscht.
Verdrahtungsmethode:
(Runde Kopflinie):
Schwarz: elektrischer Schalter Pluspol
rot: Batterie positiv (normalerweise 12V positiv)
Grau: 6 Gang 12 Negativkontrolle, LCD-Display
Grün: 12V negativ
Blau/Weiß: Ölsignal
Orange: Linkskurve, 12V Positivkontrolle, LCD-Display
Hellblau: rechts abbiegen, 12V Positivregler, LCD-Display
Schwarz/Rot: Geschwindigkeitssignal-Eingang
blau: Scheinwerfer Fernlicht, 12V Positivkontrolle, Flüssigkristallanzeige
Blau/Gelb: ABS, Flüssigkristallanzeige
Schaltzuggruppe (6-zeilige Gruppe)
Grün / Rot: N-Datei, 12 Negativregler, LCD-Display
Rosa: 1. Gang, 12 Negativschalter, LCD-Display
Blau/Rot: 2 Dateien, 12 Negativkontrollen, LCD-Display
Grün Schwarz: 3 Dateien, 12 Negativkontrollen, LCD-Display
Gelb / Rot: 4 Dateien, 12 Negativkontrolle, LCD-Display
Gelb / Weiß: 5 Dateien, 12 Negativkontrolle, LCD-Display
Braun/Rot: Motorfehlerleuchte, 12V Negativkontrolle, Flüssigkristallanzeige
Grün Weiß: Wassertemperatursignal
Sensorverdrahtungsmethode (3-Leiter-Gruppe):
Rot-Weiss: Sensor positiv
Grün: Sensor negativ
Schwarz/weiß: Sensorsignal
Inbegriffen:

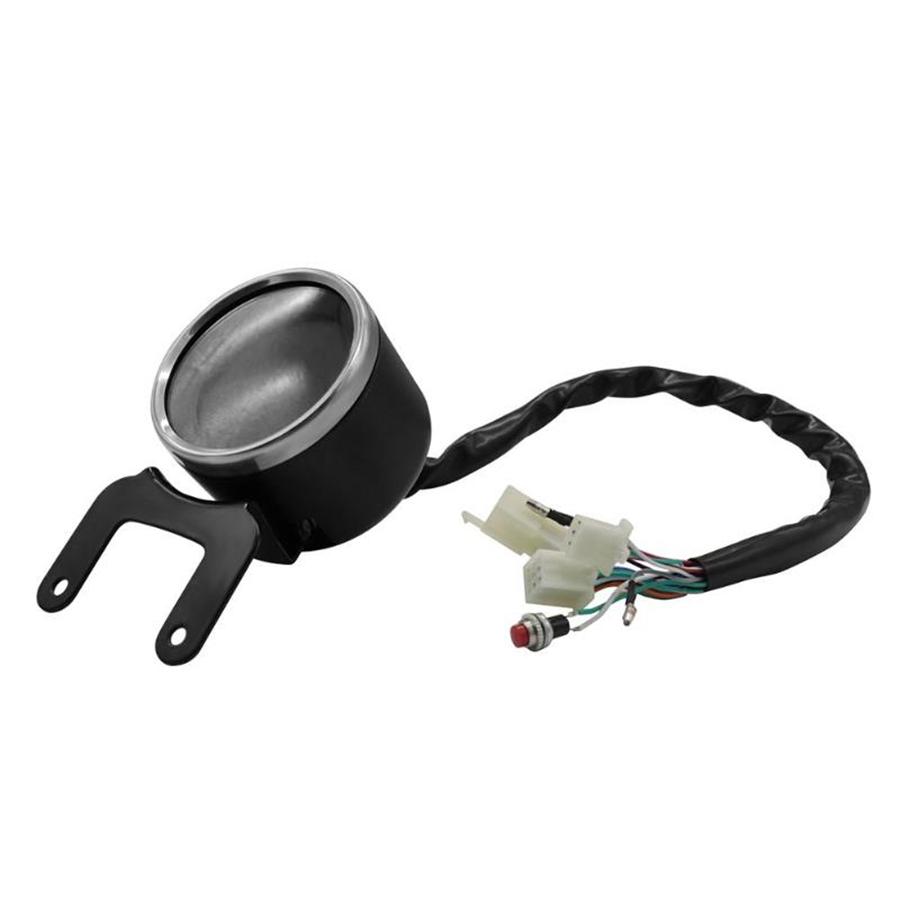

1 x Satz Motorrad-Messgerät
