Besonderheit:
1. Erweiterte Leistung: Nutzt eine fortschrittliche Mikrocomputersteuerung und bietet im Vergleich zu herkömmlichen Controllern eine höhere Stabilität und umfassendere Funktionalität.
2. Einstellknopf für den Motorwiderstand: Stoppt den Motor automatisch, wenn auf erheblichen Widerstand gestoßen wird. Dies sorgt für Sicherheit und verhindert Schäden am Tor.
3. Starke Empfindlichkeit: Die Steuerplatine für Schiebetoröffner zeichnet sich durch hohe Entstörungsfähigkeit, präzise Steuerung, einfache Bedienung und benutzerfreundliches Design aus.
4. Motorkrafteinstellung: Ermöglicht die Einstellung der Betriebskraft des Motors. Stößt das Tor beim Schließvorgang auf ein Hindernis, stoppt es automatisch und verhindert so Unfälle oder Schäden.
5. Einfache Installation und Verwendung: Der einfache Installationsprozess und die benutzerfreundliche Bedienung machen es sowohl für Profis als auch für Heimwerker praktisch.
Spezifikation:

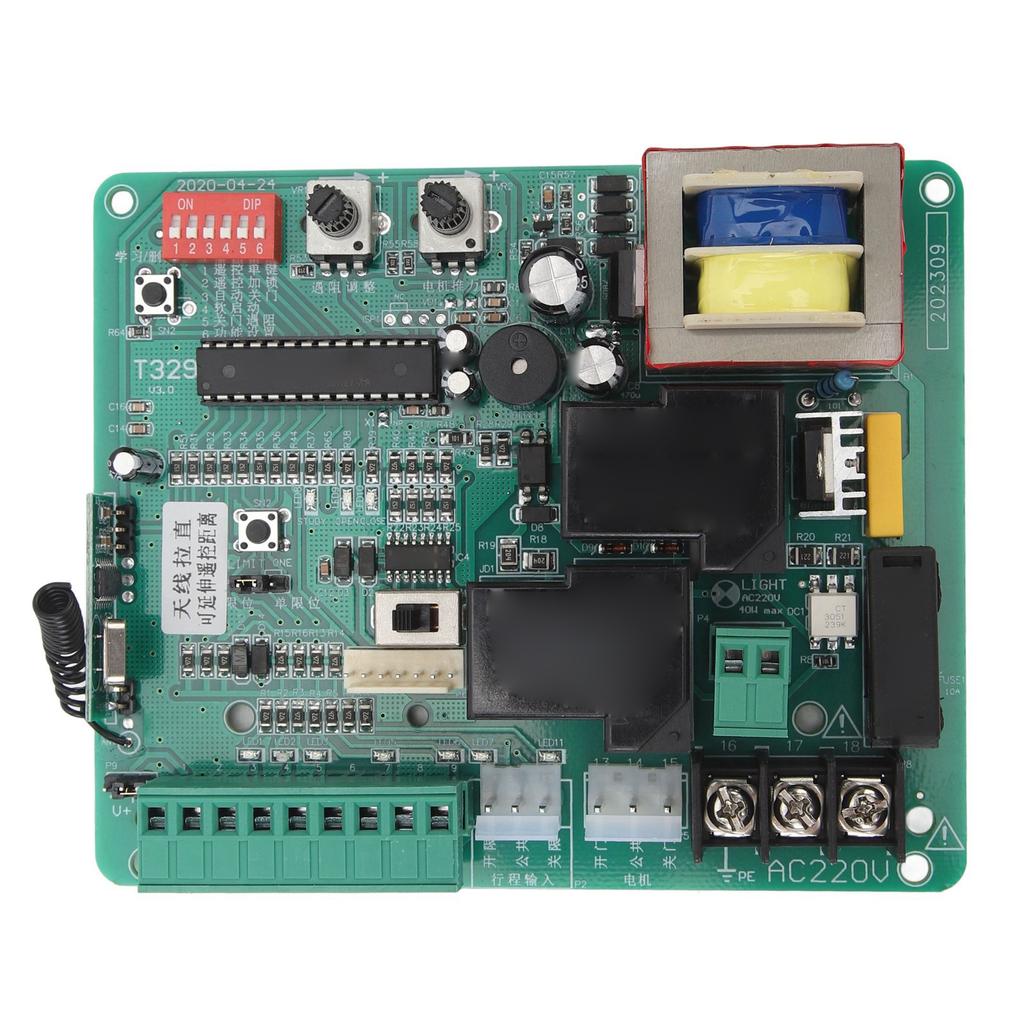

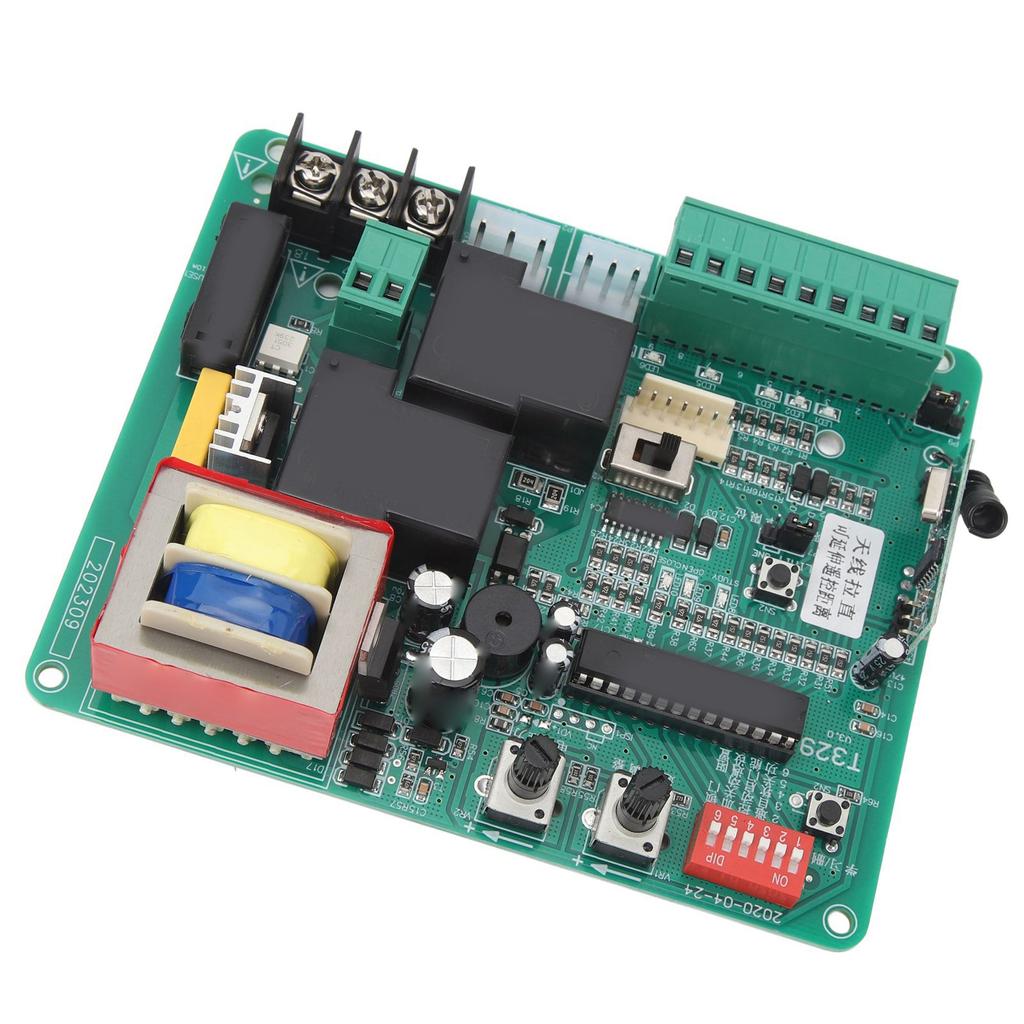

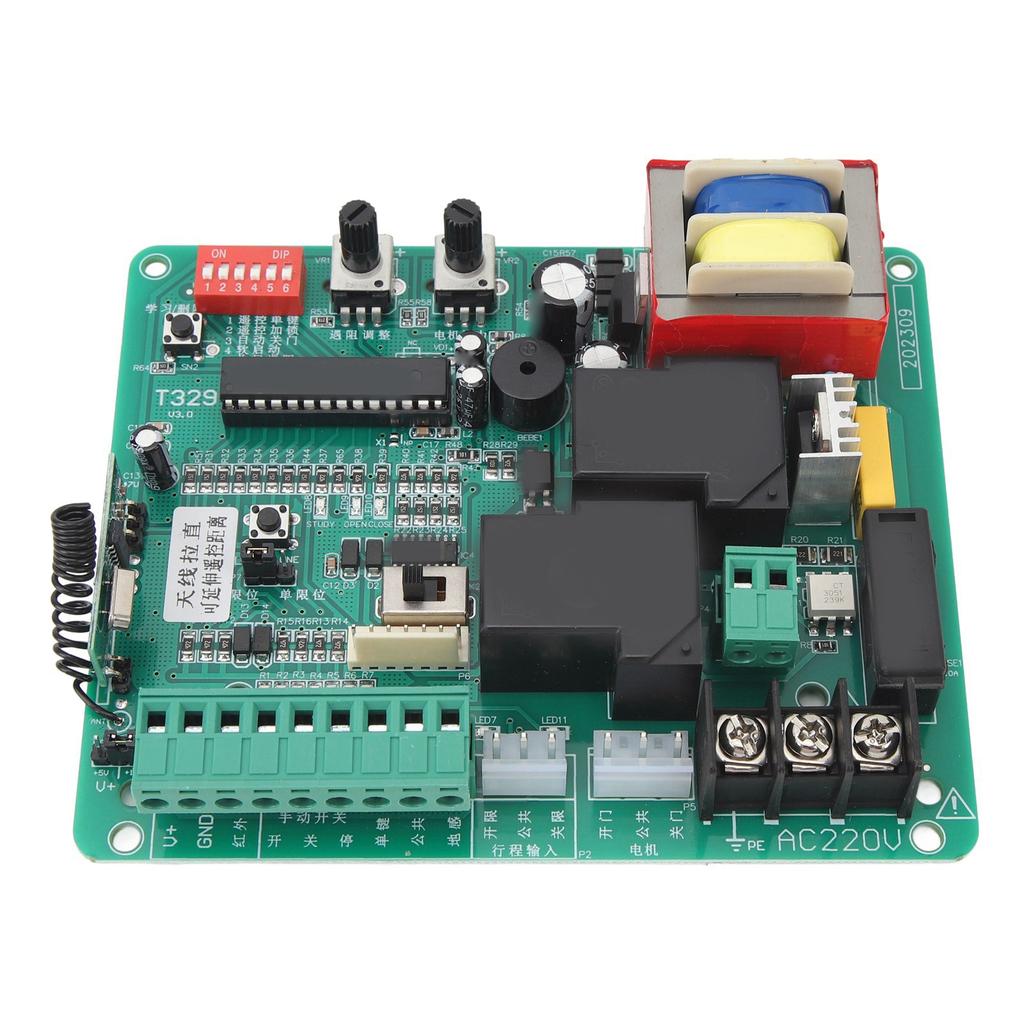

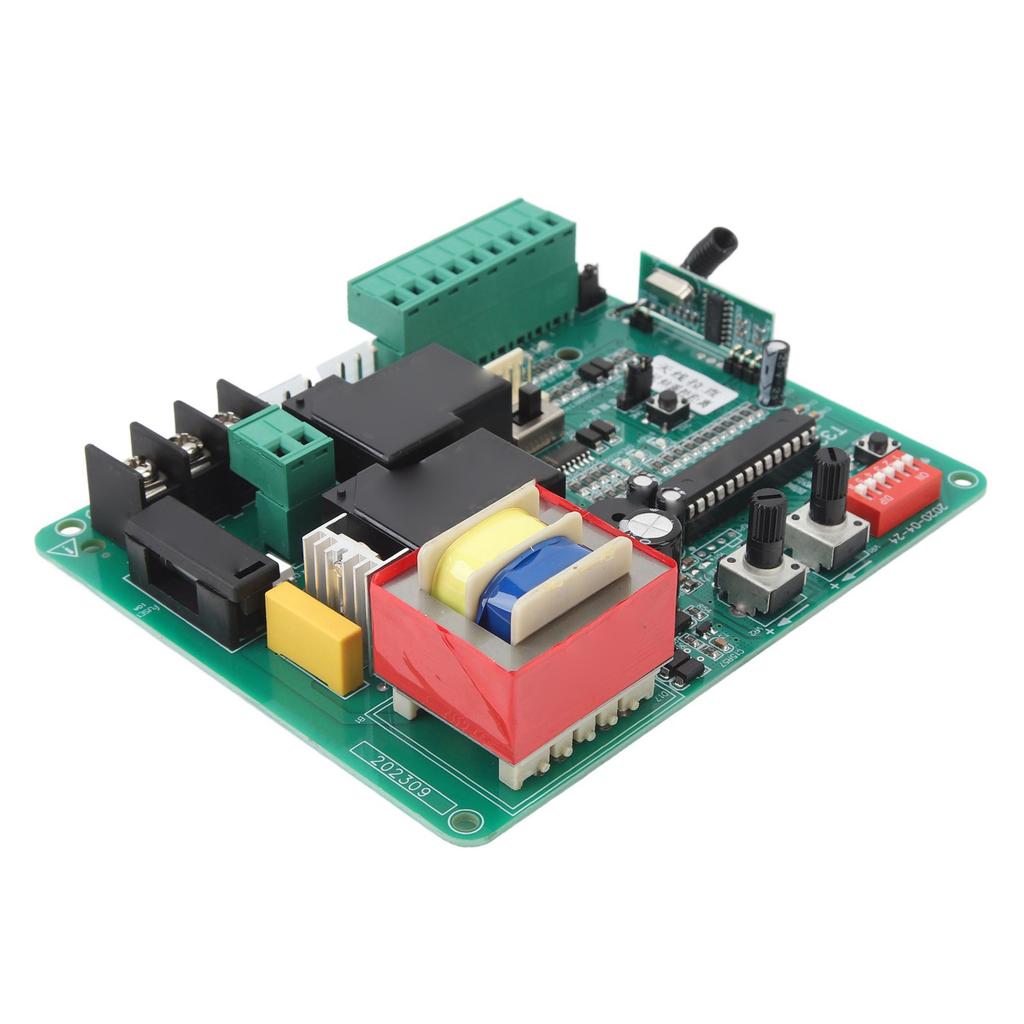

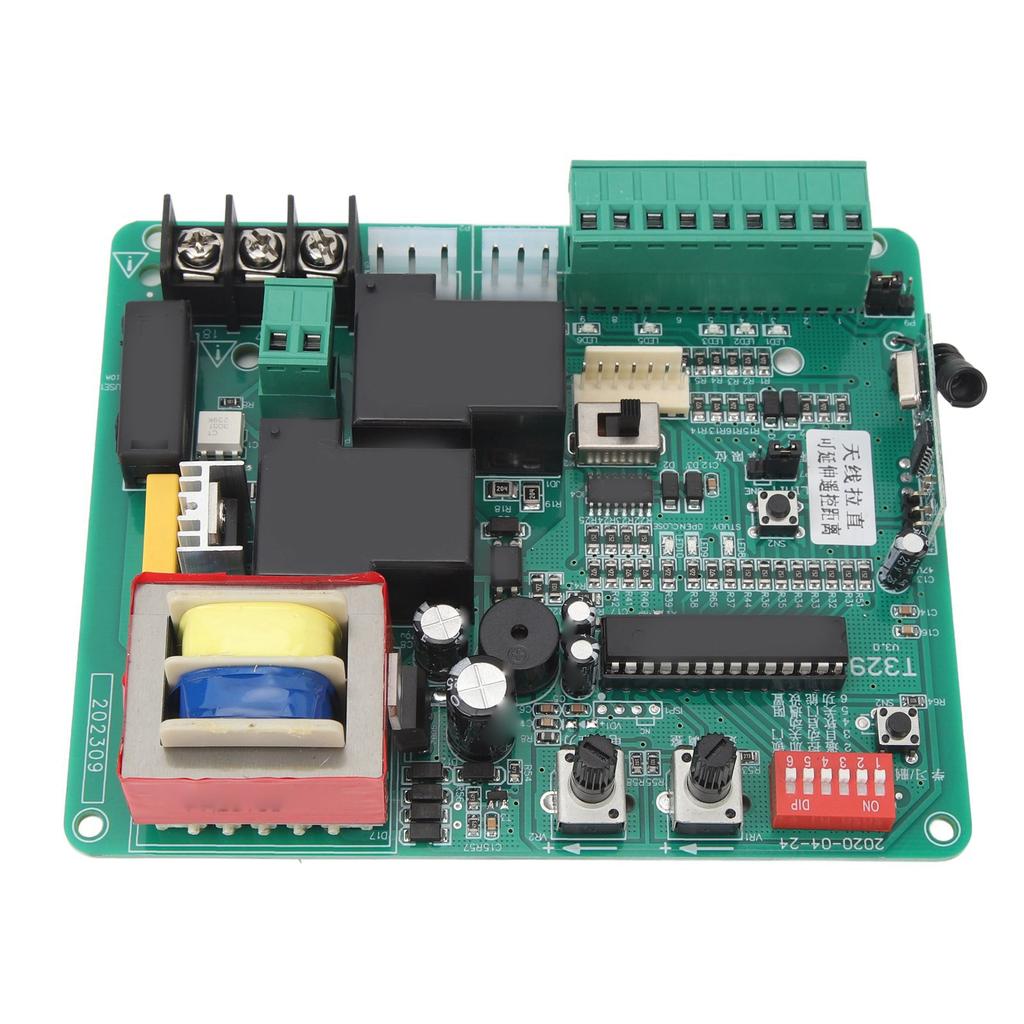

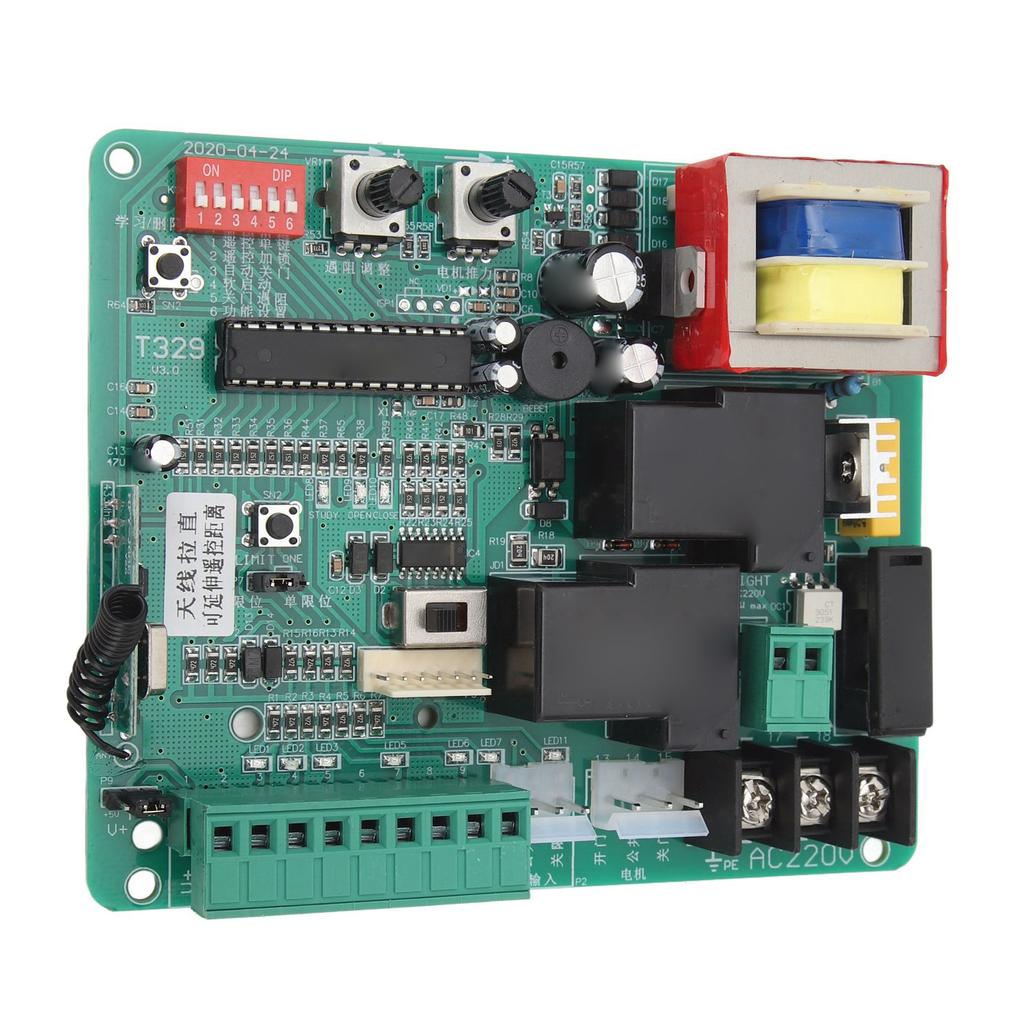

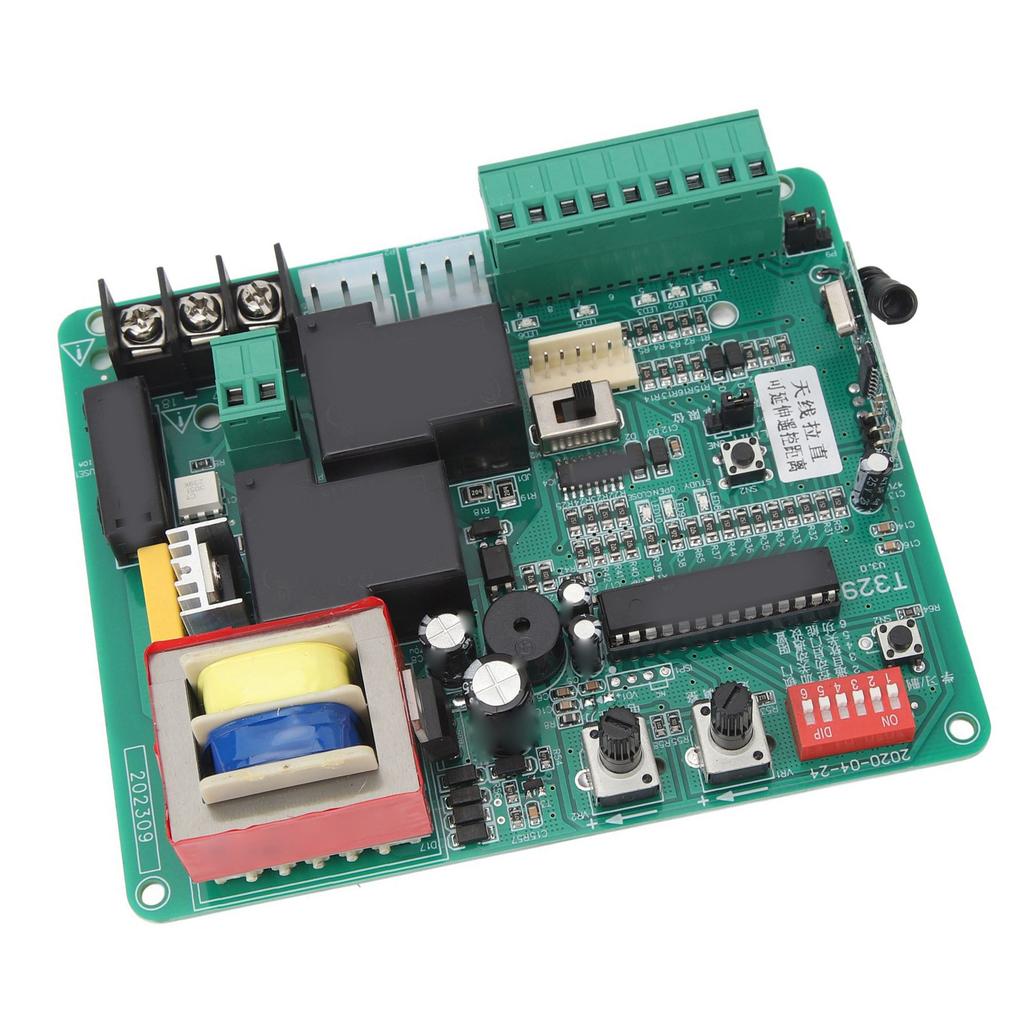

Gegenstandsart: Steuerplatine für Schiebetoröffner
Material: Elektron-Komponente
Gewicht: Ca.. 316g 11.1oz
Geltungsbereich: Motorsteuerung
Art: Automatischer Türöffner
Anwendbares Produkt: Schiebetür
Produktgröße: Ca.. 130x108mm 5.1x4.3in
Fernbedienungs-Lernmethode: Drücken Sie die Lerntaste der Fernbedienung auf dem Controller 1 Sekunde lang und lassen Sie sie los, wenn die LED6-Anzeige aus ist. Halten Sie dann eine beliebige Taste auf der Fernbedienung gedrückt, ohne sich zu bewegen. Die Anzeige blinkt dreimal, um den Abschluss anzuzeigen.. Die Fernbedienung kann normal verwendet werden. Die gleiche Methode kann verwendet werden, um die zweite, dritte usw. zu lernen. Fernbedienungen.
Löschen des Fernsteuerungskennworts: Halten Sie die Lerntaste auf dem Controller etwa 8 Sekunden lang gedrückt, lassen Sie sie nach einem kurzen Ton los und löschen Sie alle zuvor gelernten Fernbedienungen. Sie können sie entsprechend der Lernmethode der Fernbedienung neu erlernen und verwenden.
Fernbedienungsnutzung: Der Controller kann bis zu 300 Lerncodes lernen. Wenn die Anzahl dieses Limit überschreitet, können keine weiteren Controller hinzugefügt werden. Sie können nur einige löschen, bevor Sie weitere Fernbedienungen hinzufügen.
Fernbedienung über die Tastatur: Durch Drücken der Richtungstaste (öffnen, schließen) Mit der Taste auf der Fernbedienung kann der Motor in Bewegung gesetzt werden. Durch Drücken der Stopptaste auf der Fernbedienung kann der Motor gestoppt oder die Fernbedienungsschlüssel entriegelt werden.
Manuelle Tastatur sperren: Wenn B2 auf ON geschaltet ist, wird durch Drücken der Sperrtaste auf der Fernbedienung der Controller gesperrt (die Stoppanzeige auf dem Bedienfeld blinkt), nur die manuellen Tasten und die Richtungstasten der Fernbedienung sperren. Drücken Sie die Stopptaste auf der Fernbedienung, um die Sperre aufzuheben. (die Stoppanzeige auf dem Bedienfeld hört auf zu blinken). Im gesperrten Zustand des Controllers müssen Sie diesen durch Drücken der Stopp-Taste auf der Fernbedienung entsperren, bevor Sie die Richtungstasten auf der Fernbedienung und die manuellen Tasten auf dem Controller verwenden.
Einstellung der manuellen Türschließfunktion: Benutzer können die automatische Türschließfunktion nach ihren Bedürfnissen einstellen. Wenn B3 auf ON eingestellt ist, bedeutet dies, dass die automatische Türschließfunktion aktiviert ist. Wenn die Einstellung auf „AUS“ eingestellt ist, bedeutet dies, dass die automatische Türschließfunktion deaktiviert ist.
Einstellmethode für automatisches Schließen der Tür: Ziehen Sie die roten Jumper B3 und B6 auf ON. Stellen Sie die verzögerte Türschließzeit ein, indem Sie die Funktionstaste F drücken.(SN1) einmal für jede weitere Sekunde. Nach dem Einstellen der gewünschten Zeit muss B6 nach unten in die Position OFF gezogen werden, woraufhin ein akustisches Signal ertönt, das anzeigt, dass die automatische Türschließzeit eingestellt ist.
Verkabelung des externen manuellen Schalters: Externes Einzeltastenhandbuch: Ein optionaler Türklingelschalter kann an die Anschlüsse COM und ONE angeschlossen werden. Die manuelle Ein-Tasten-Bedienung funktioniert im Zyklusmodus: Öffnen Stopp Schließen Stopp.
Türöffnung per Kartenleser: Speziell für die Türöffnungsfunktion verwendet, ist die gemeinsame Leitung mit GND verbunden und die offene Leitung mit OP. Hinweis: Bei Verwendung der Kartendurchzugsfunktion kann der Controller die automatische Türschließfunktion einstellen, um sicherzustellen, dass die Tür nach einer verzögerten Zeit schließt (siehe Einstellung für automatisches Schließen der Tür). Aus Sicherheitsgründen ist es jedoch notwendig, Infrarot-Erkennungsgeräte zu installieren, um zu verhindern, dass Gegenstände beim automatischen Schließen der Tür eingeklemmt werden.
Reiseverkabelung: Der Hub kann entweder mechanisch oder mit Zungenrohr gewählt werden. Die gemeinsame Reiselinie ist mit COM verbunden, und die Richtung ist mit OP und CL verbunden
Motorverdrahtung: Die Motorverdrahtung muss gemäß dem Hauptdiagramm erfolgen. Die gemeinsame Leitung des Motors muss mit dem COM der Platine verbunden werden, und die Richtung wird mit L1 und L2 verbunden. Andernfalls kann es zu einer Fehlfunktion des Motors kommen, der sich nur in eine Richtung dreht.
Motorschutzzeiteinstellung: (Diese Funktion muss mit B3 in einer bestimmten Position verwendet werden. Wenn die Anzeige nicht erlischt, müssen Sie das Gerät ausschalten und diese Funktion erneut aufrufen.).
Nach der Installation der Tür (wenn der Hub der Endlage entspricht), 5 Sekunden lang ausschalten und dann wieder einschalten. Halten Sie die Funktionstaste F sofort länger als 5 Sekunden gedrückt. Nachdem sich die Tür bewegt hat, lassen Sie die Taste los. Das Tor öffnet zunächst bis zur Endlage und führt anschließend automatisch den Schließvorgang aus.. Nach dem Schließen in die Fahrposition stoppt der Motor und die Motorschutzzeiteinstellung ist abgeschlossen.. Zum Schluss muss B6 nach unten in die Position OFF gezogen werden.
Paketliste:
1 x Steuerplatine für Schiebetoröffner
