Merkmale:

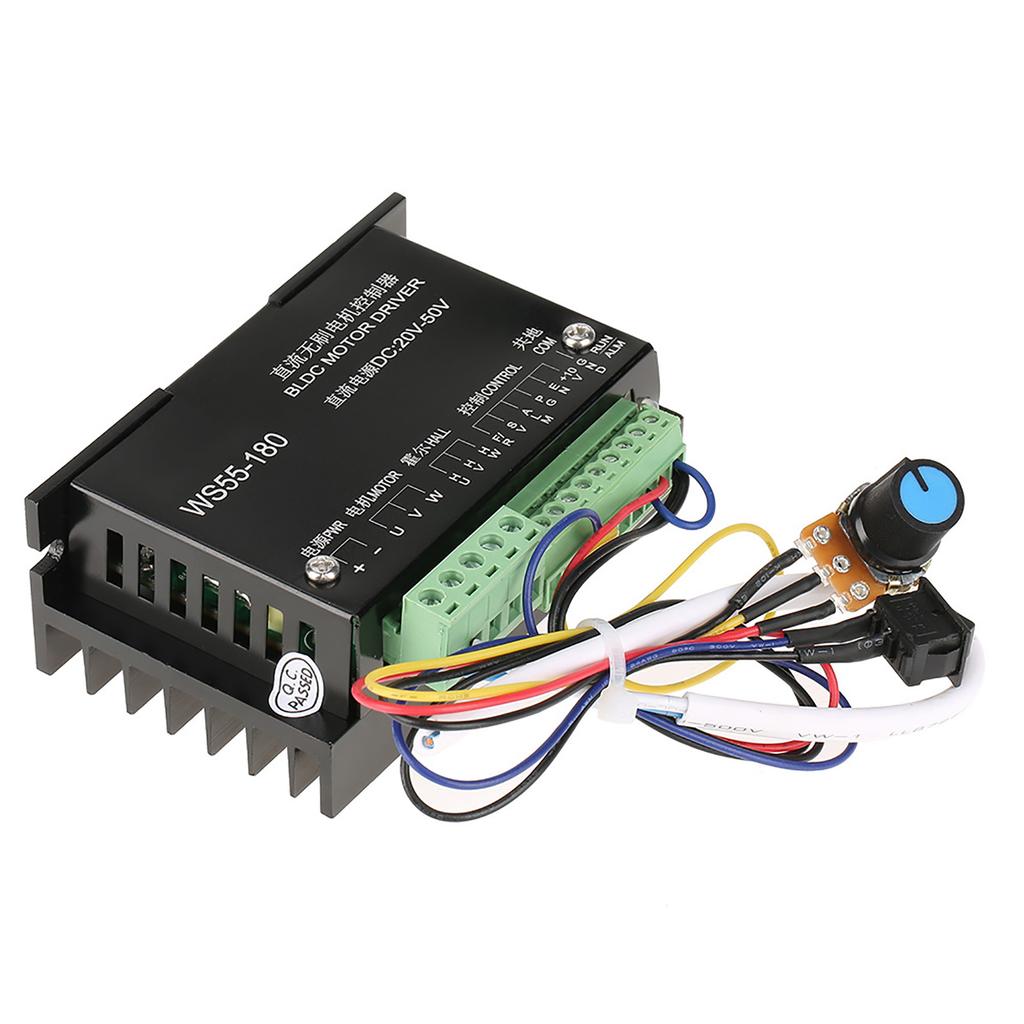

WS55 180 ist eine Hochleistungs-
,
kostengünstiger 3-Phasen-BLDC-Motorcontroller. Spannungsbereich ist von 20VDC bis 50VDC.
Der Controller kann den DLDC-Motor mit HALL oder ohne HALL antreiben.
Der Fahrer basiert auf fortschrittlicher Technologie und verfügt über eine hohe Geschwindigkeit
,
hohes Drehmoment
,
wenig Lärm
,
geringe Vibrationen
,
Überstromschutz
,
Überspannungschutz
,
weniger Phasenlinie. Schutz
,
Schutz vor Kurzschlüssen der Phasenleitung
,
Alarm-Ausgang
,
Ausgabe des Geschwindigkeitssignals
,
positive negative Rotationskontrolle usw.
Dieser Regler kann in Kleingeräten eingesetzt werden
,
Elektrische Werkzeuge
,
Abluftventilator
,
Jade-Schleifmaschine
,
Vibrationsmotor etc.
Externer Potentiometerregler externe Spannungsregelung.
Mit Überspannungsschutz,
Überstromschutz
, Blockierschutz.
Spezifikationen:
Nennspannung:20 bis 50 VDC
Nennstrom: 10A
Strombegrenzung:15A
Maximale Geschwindigkeit: 20000 U/MIN( Die spezifische Drehzahl hängt vom Motor selbst und der Last ab)
Lagertemperatur: 20 Grad Celsius +65 Grad Celsius
Nutzungsumgebung: Direkter Kontakt mit Staub, Dämpfen und korrosiven Gasen vermeiden
Temperatur: 0 45 Celsius
Feuchtigkeit: < 80%, kein Frost, frostfrei
Schock: 5,9m S2 MAX
Lagerfeuchtigkeit: 0 95 Prozent rF
Für dich: 9,5 * 7 * 3,5cm 3,74 * 2,76 * 1,38Zoll
Gewicht: 260g
Detail:
1.Zwei Arten der Geschwindigkeitsregelung:
Externes Potentiometer: durch diese Potentiometer-Geschwindigkeitsregelung;
Externe Spannung: externe 10VDC Spannungsdrehzahlregelung;
Hinweis: Die beiden Geschwindigkeitsregelungen können nicht gleichzeitig verwendet werden
2. Geschwindigkeitsausgang PG-Signal: Zwischen dem Anschluss und Masse liegt ein 5V-Drehzahlimpulsausgang an.
Das
Die Ausgangsfrequenz ist auf P eingestellt (Hz), der Logarithmus der Motorklasse N ist und
die Geschwindigkeit ist F (RPM), dann ist die Ausgangsdrehzahlfrequenz P=F*N 60.
3. Alarmausgang ALM-Signal:Zwischen Port und Boden befindet sich ein 5V-Alarmimpulsausgang.
4. Positive
Inversionsfunktion:
F R:Drehen Sie den Kippschalter am entsprechenden
seitlich kann die Lenkrichtung des Motors geändert werden. Für den Umschalter
Schalter, der weiße Teil ist auf und ab, dann twangen Sie es auf und ab. Zum
Der Kippschalter, der weiße Teil ist horizontal und der Twang
horizontal.
5. Start Stopp (zwei Steuerungsmodi):
1. Externer Schalter DE: Übertragung durch Schalter.
2. Seite
Kippschalter DE: Für den Kippschalter ist der weiße Teil auf und ab,
dann runter für den Start; Für den Kippschalter ist der weiße Teil
horizontal, dann wählen Sie, um zu starten
Hinweis: Sie können nur eine Steuerung gleichzeitig drehen, einer der Schalter ist geschlossen und der andere ist gültig.
6. Blockierschutz
:Wenn der Motor nicht mehr funktioniert, schalten Sie den Strom wieder ein, um zu starten.
7. Betriebsanzeige: Grünes Licht: Ein- und Ausschalten
8. Statusleuchte: Rotlicht: zwei Blinksignale in der Standby-Zeit, nach dem Start erlöschen.
9. Isolationswiderstand: >100M bei Umgebungstemperatur und atmosphärischem Druck
10. Isolationsfestigkeit: Bei normaler Temperatur und Normaldruck, 0,5 KV, 1 Minute

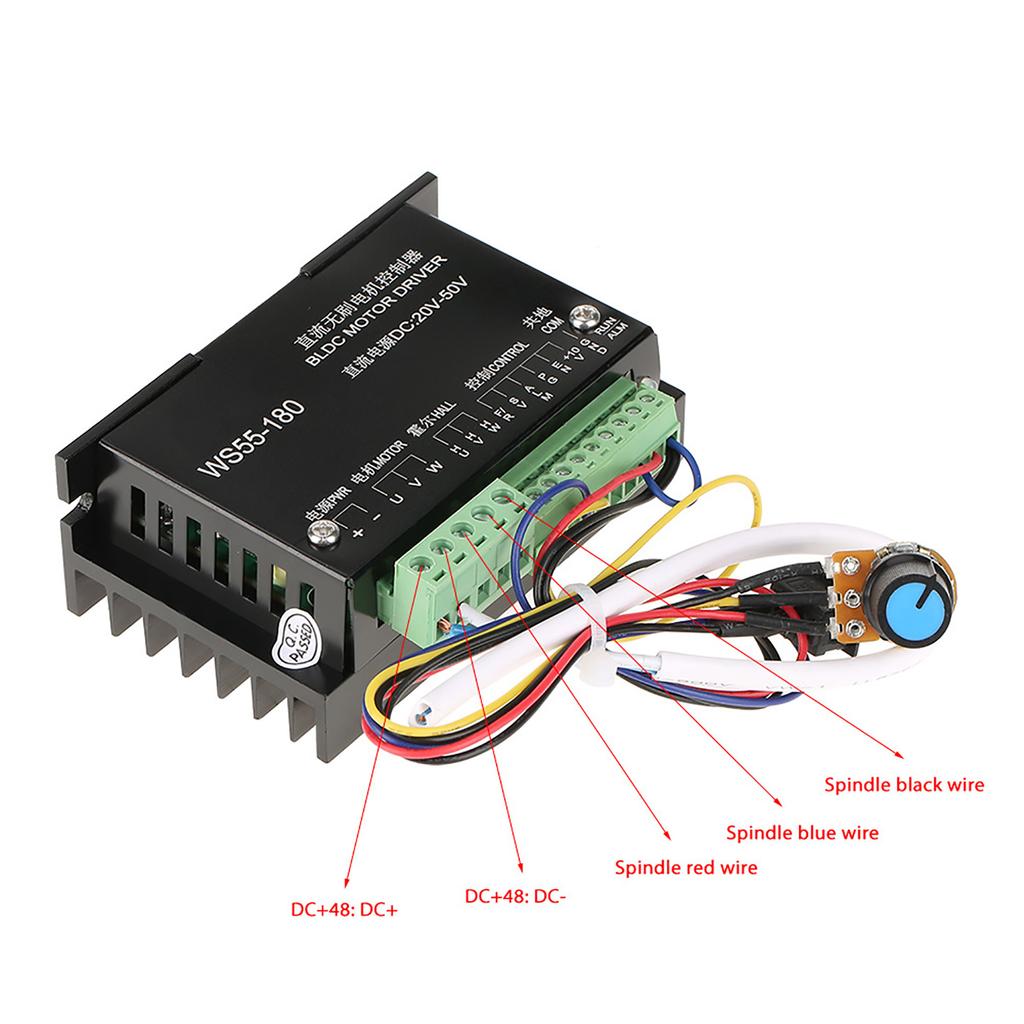

Schaltplan:
Lieferinhalt:
1 x
Motortreiber-Controller mit Kabel
Hinweis:
.
