Beschreibung:

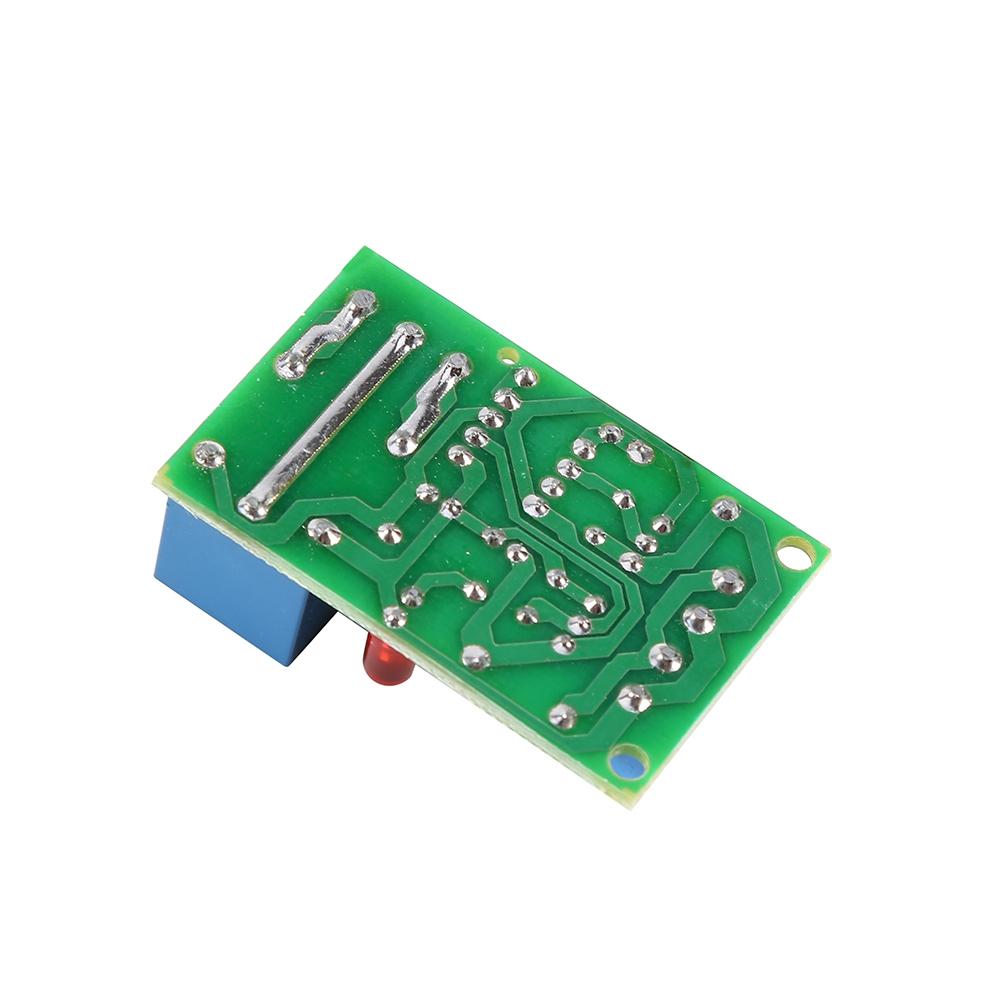

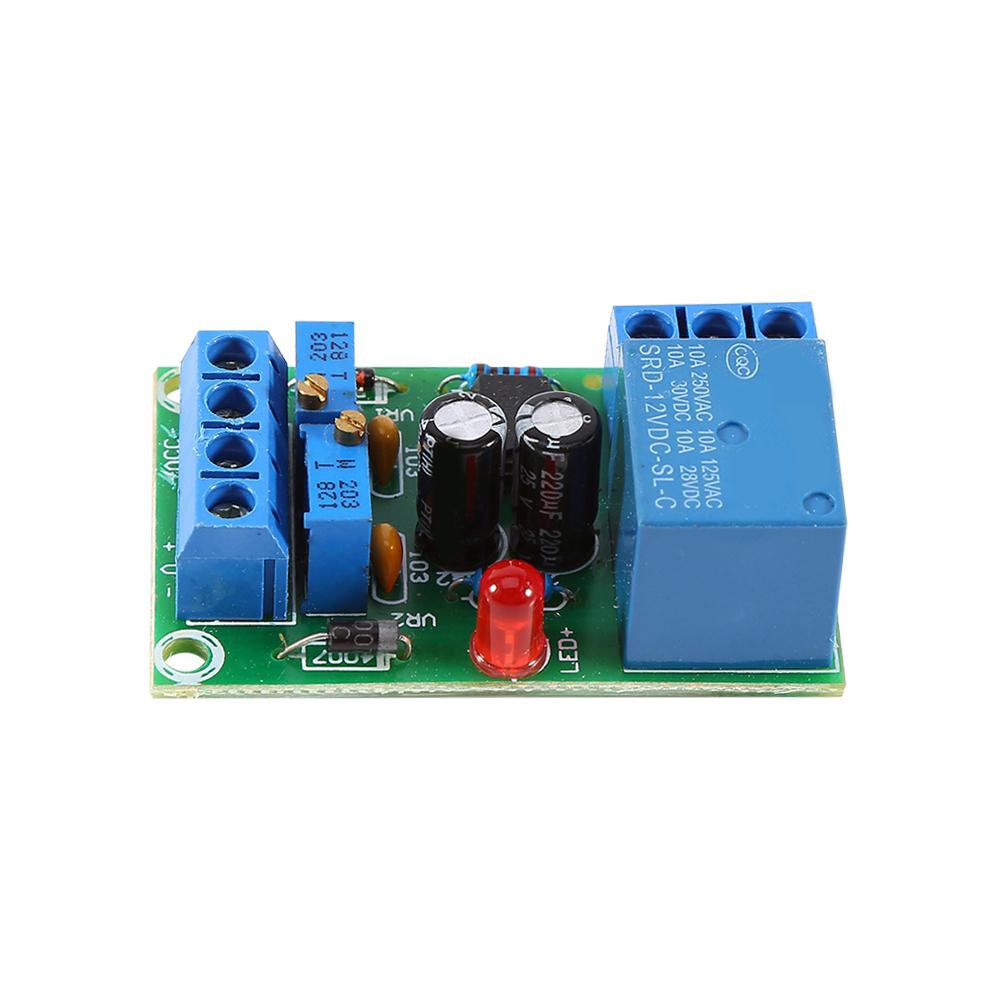

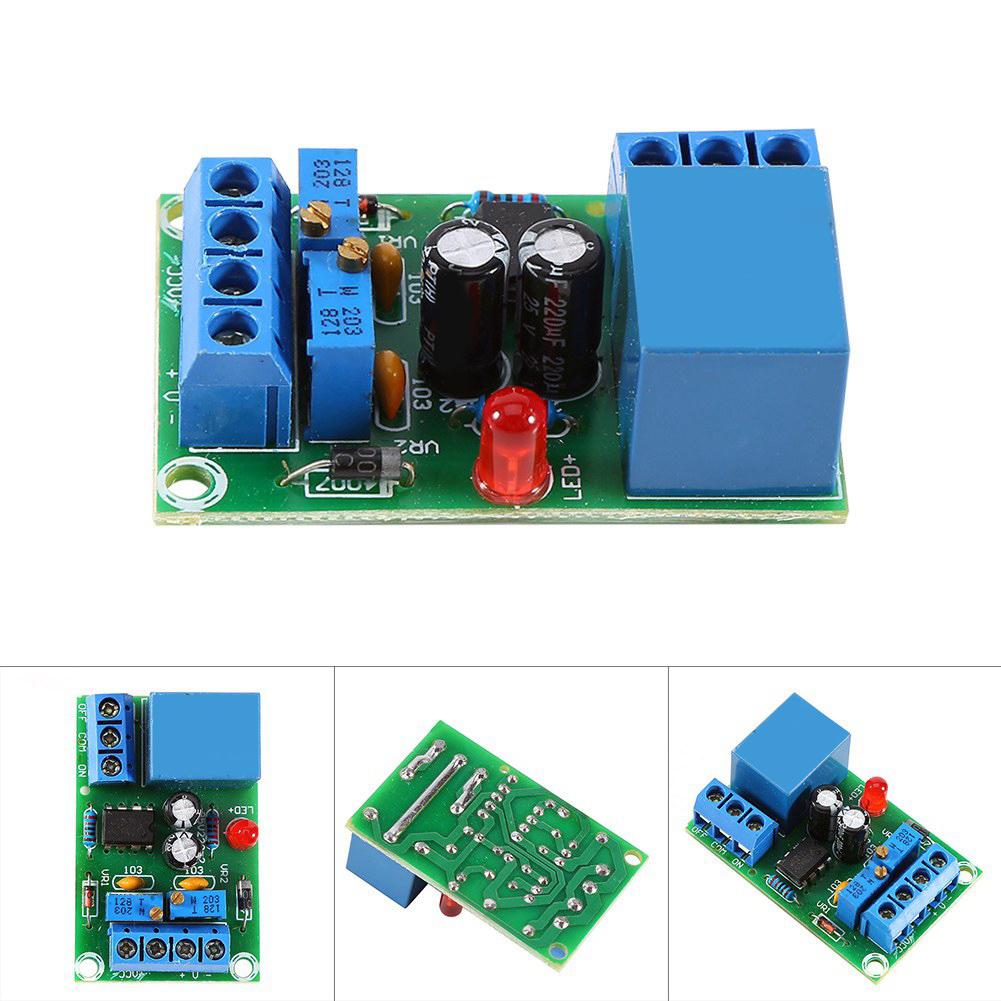

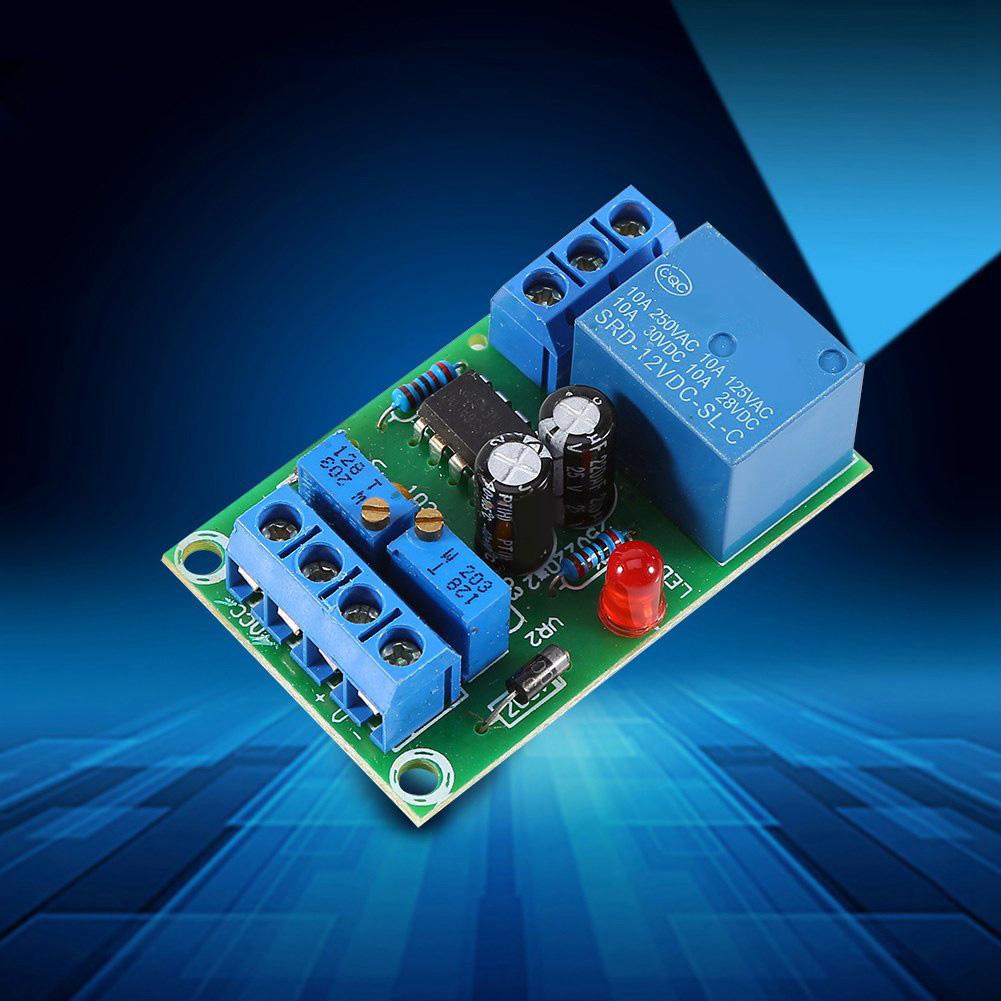

12 V automatisches Ladeleistungs-Steuerschutzboard wird
automatisch laden, wenn die Batteriespannung auf ca. 10,5 V fällt (niedrig
Spannung einstellbar) , und abschalten, wenn die Stromversorgung etwa 14,4 V beträgt
(einstellbar). Rotes Licht beim Laden an, aus, wenn es vollständig aufgeladen ist. Relais
Trennen und 220 V Eingangsende laden, dadurch Energie sparen.
Merkmale:
1, Montiert mit speziellem Spannungsregel-IC und speziellem
Automobilrelais.
2, Kleines Volumen und großer Strom.
3, Spannungsabschaltung
genau und stabil.
4, Vollständige Funktionen und zuverlässige Leistung.
5, A
automatisch aufladen
und schalten ab.
Spezifikationen:
Größe der Leiterplatte: 50 x 32 x 18 mm
Standardwert:
Niederspannung: 10,5 V
Abschaltspannung: 14,8 V (einstellbar, kann unterschiedlich sein)
Verkabelung-Methode: Bitte verdrahten Sie gemäß Anleitung. Ändern Sie nicht die Verkabelung.
Anweisung:
C.

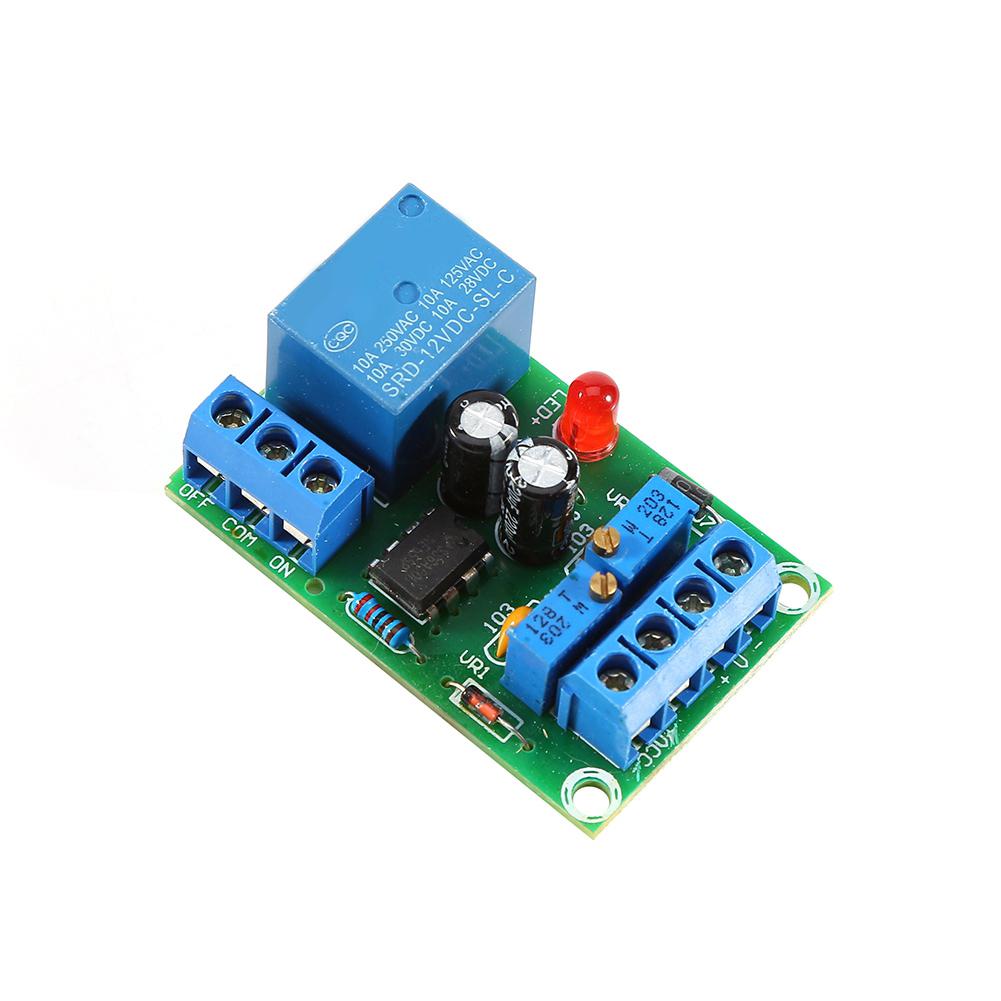

Schließen Sie einen beliebigen Draht von 220 V an den COM-Anschluss des Relais an und verbinden Sie das Ladegerät mit dem OFF-Anschluss.
Das Ladegerät muss einen vollbrückenen rektifizierten Ausgang haben.
Die DC-Ausgangsspannung kann zwischen 13,8 und 14,8 V liegen.
Erstmaliger Ladetest: Die Batteriespannung sollte etwa 10 V sein.
Funktion 1: Der Strom darf nicht größer als 10 A sein.
Funktion
2: Das Board verfügt über eine Reverse Connect-Schutzfunktion. Es gibt keine
Ausgabe, wenn keine Batterie angeschlossen ist. Keine Ausgabe, wenn die Polarität der Batterie
ist falsch.
Ausgabe
Kurzschluss schaltet automatisch ab: Es ist ein praktischer Schutz. Als
solange der Ausgang kurzgeschlossen ist, schaltet das Ladegerät automatisch ab
Ausgang nach unten, um das Ladegerät vor Überhitzung zu schützen.
Einstellung:

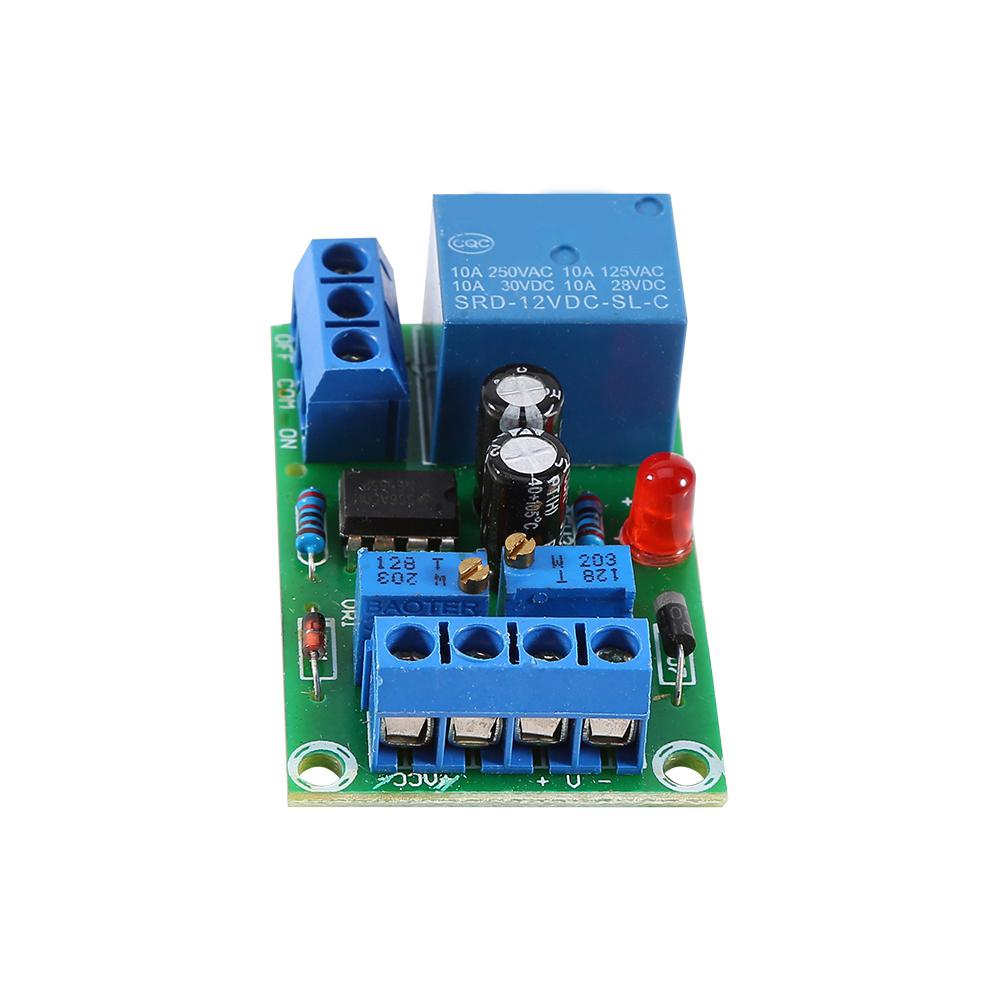

VR1
Relais getrennt zur Abschaltung, wenn die Batterieladespannung auf 14,4 V steigt.
(Einstellung der Abschaltspannung: im Uhrzeigersinn niedriger, gegen den Uhrzeigersinn höher)
VR2
Relais geschaltet und begann zu laden, als die Batteriespannung 10,5 V betrug(niedrig
Spannungseinstellung: im Uhrzeigersinn niedriger, gegen den Uhrzeigersinn höher)
Paket beinhaltet:
1 x Ladesteuerplatine
Hinweis:
1, Benutzer benötigen Elektrikkenntnisse zur Verwendung dieses Artikels
, Bitte stellen Sie sicher, dass Sie wissen, wie man es benutzt, bevor Sie es kaufen.. Danke für dein Verständnis.
2, Bitte erlauben Sie 1 3 mm Fehler aufgrund manueller Messung. Danke für dein Verständnis.
3, Monitore sind nicht gleich kalibriert, die auf Fotos angezeigte Artikelfarbe kann sich geringfügig vom realen Objekt unterscheiden. Bitte nehmen Sie das Echte als Standard.
