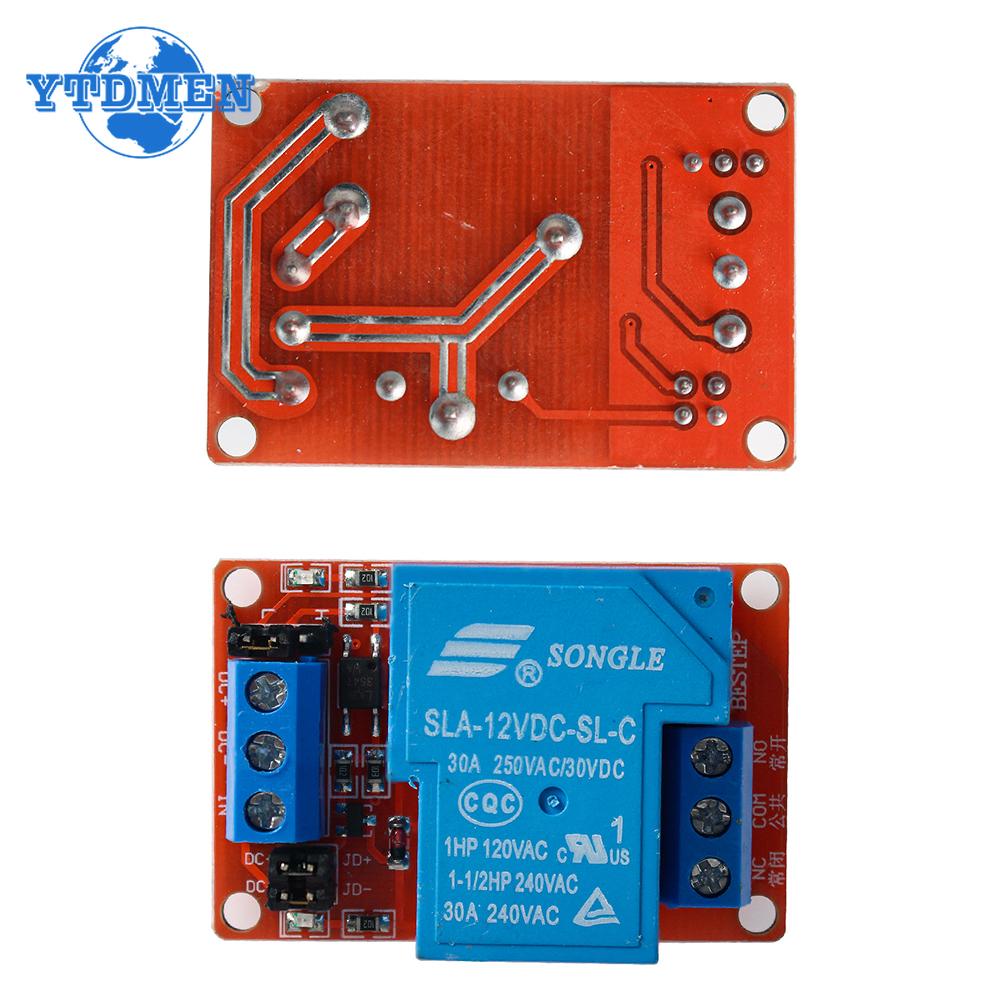

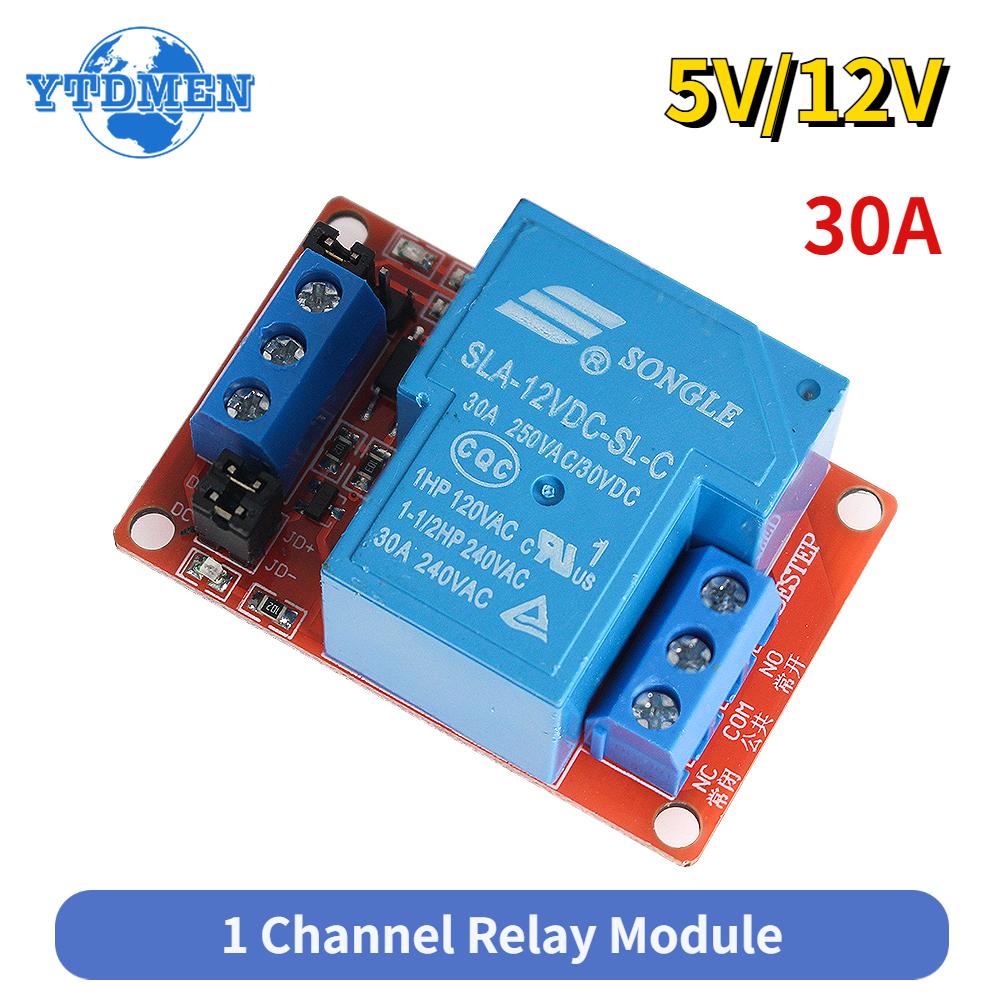

5V 30A 1-Kanal Relaismodul
Modulbeschreibung:
30A Relaismodul, Schließerkontakt maximale Last: AC 250V/30A, DV 30V/30A
Optische Kopplungsisolation, Ansteuerfähigkeit ist stark, stabile Leistung;Auslösestrom beträgt 5mA
Modul kann per Jumper auf High-Level- oder Low-Level-Trigger eingestellt werden.
Betriebsanzeige (Grün), Relais-Statusanzeige (rot)

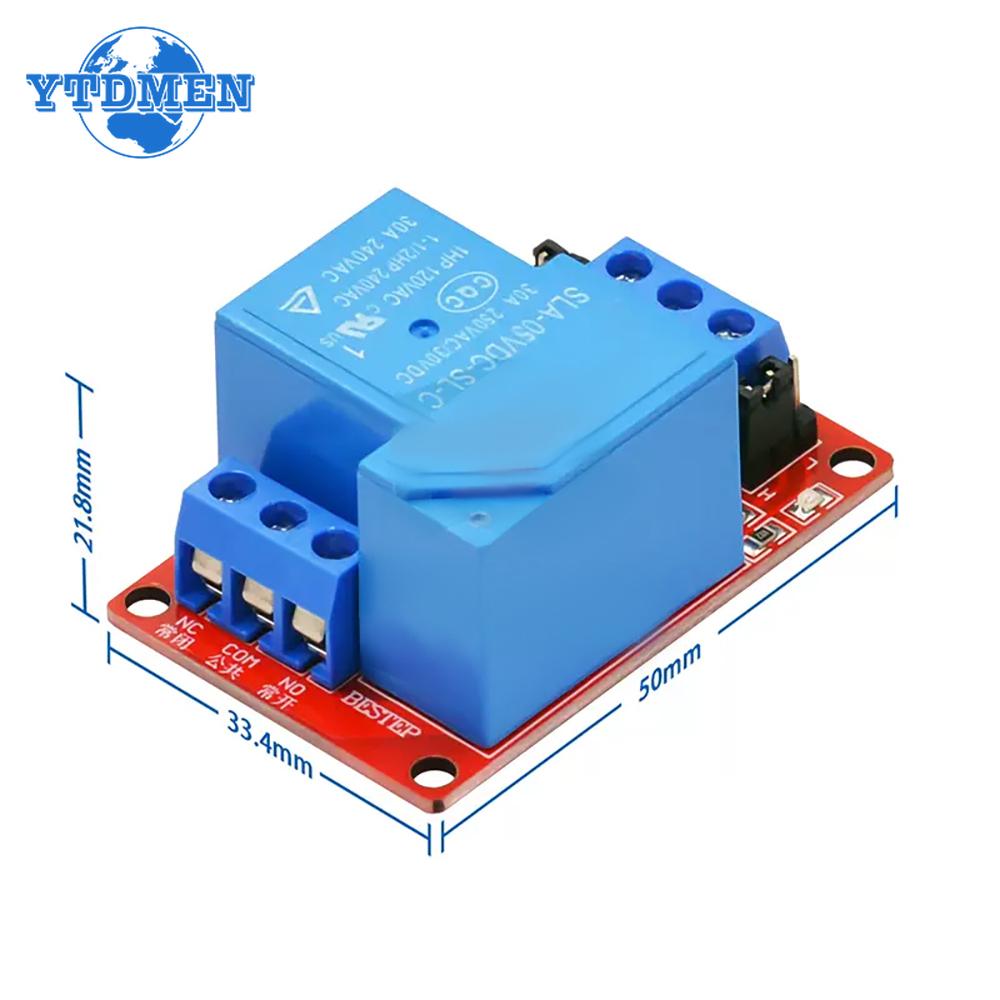

Modulgröße:50mm*33mm*24mm
technische Parameter:
Spannungsversion:5V
Der statische Strom:5 mA
Arbeitsstrom:190mA
Auslösestrom:2-4 mA

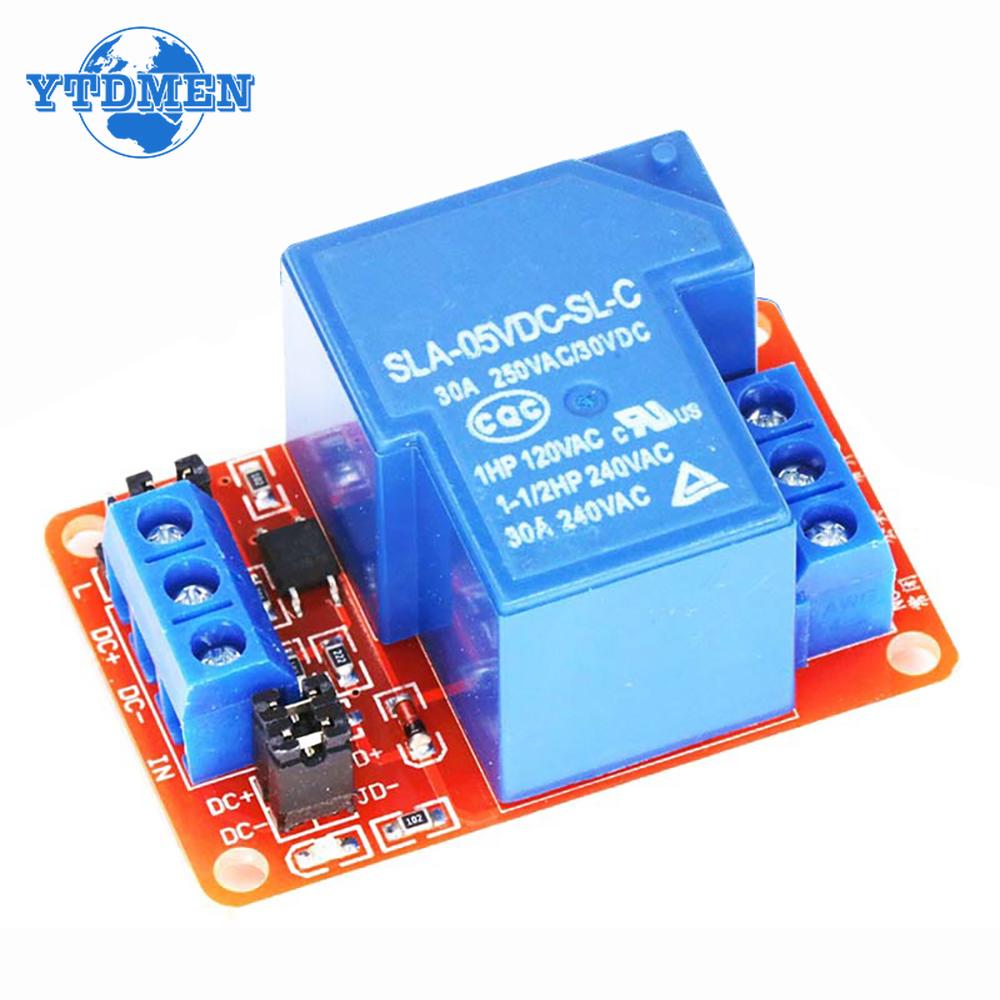

Spezifikationen der Modulschnittstelle:
DC+ : DC-Stromversorgung Pluspol
DC- :DC-Stromversorgung Minuspol
IM : Signalauslösepin
JD+ : Relaissteuerspannung positiv
JD- : Relaissteuerspannung negativ
DC+ und JD+ durch Jumperkappe kurzgeschlossen, DC- und JD- durch Jumperkappe kurzgeschlossen, es liegt die gleiche Spannung zwischen dem Triggersignalanschluss und dem Relaissteueranschluss an.
Auswahl des High- und Low-Level-Triggermodus. Jumper- und L-Pin-Verbindung, IN-Pin ist Low-Level-Trigger Jumper- und H-Pin-Verbindung, IN-Pin ist High-Level-Trigger
Normalerweise geschlossener Pin (NC) : Relais normalerweise geschlossen Pin
Gemeinsamer Pin (COM) : Relais gemeinsamer Pin
Normalerweise geöffneter Pin (NEIN) : Relais normal geöffneter Pin
Nennstrom der Schnittstelle ist 16A
