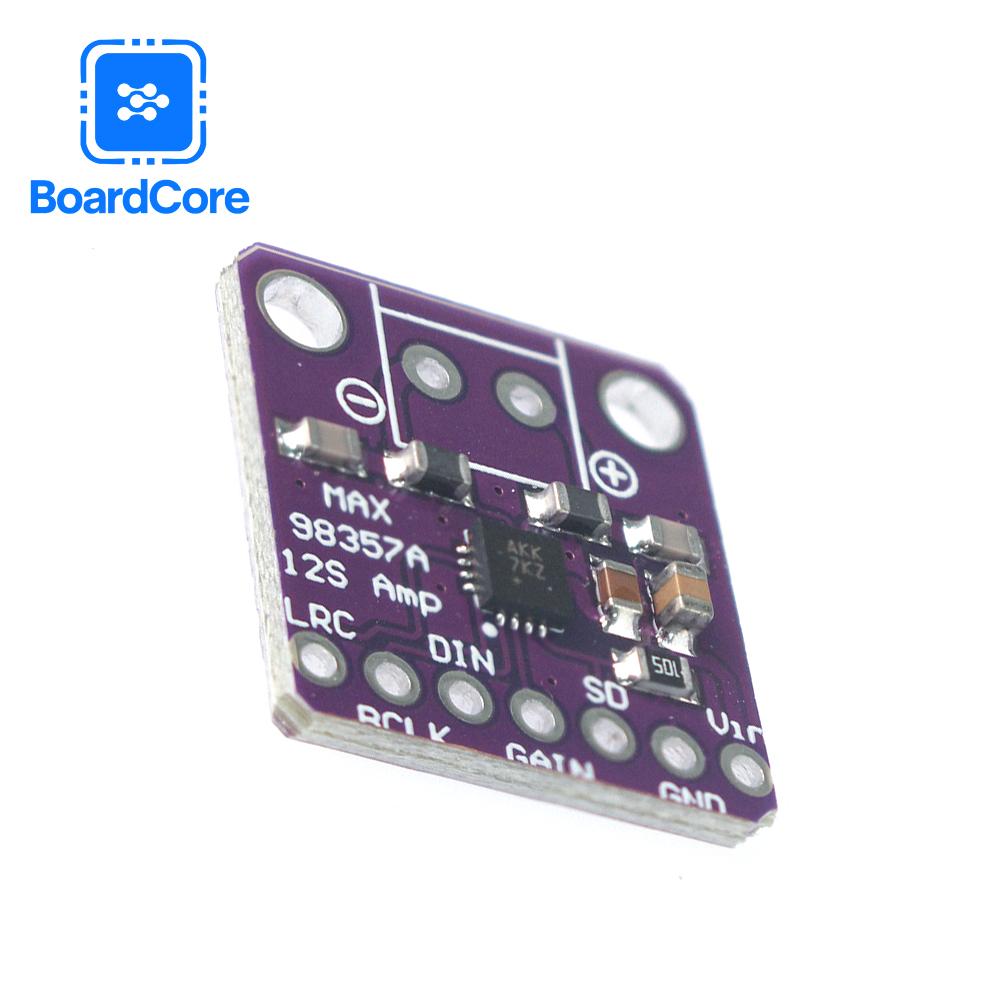

Einführung in den MAX98357
Maxim kündigt die Markteinführung der digitalen Class-D-Audio-Endstufen MAX98357 und MAX98358 an
Unterstützung von Designern bei der Realisierung kompakter, effizienter Plug-and-Play-Lösungen mit hoher Kosteneffizienz. Neben der geringen Größe
Hinsichtlich der Größe kann das Gerät eine Klangqualität eines AB-Verstärkers mit 3,2 W bei der Effizienz eines D-Klassen-Verstärkers erreichen, wodurch
Ausgezeichnete Hi-Fi-Soundeffekte, geeignet für verschiedene Produktanwendungen.
MAX98357 Puls-Code-Modulation (PCM) und MAX98358 Pulsdichtemodulation (PDM)
Plug-and-Play-Lautsprecherverstärker nutzt die flexiblen Vorteile der Maxim-Pinbelegung vollständig aus. Im Vergleich zu typisch
Das analoge Verstärkerschema reduziert die Anzahl der Komponenten erheblich und verringert dadurch die Größe des Schemas erheblich.. Aufgrund der Mehrheit
Benutzer können die Lautstärke über den digitalen Uplink steuern, was es ihnen ermöglicht, die Funktionen von Maxim vollständig zu nutzen.
Hohe Kosteneffizienz Wafer-Level-Verpackung (WLP (Begriffsklärung) ohne die Notwendigkeit teurer PCB-Vias. Um eine ausgezeichnete Klangqualität zu erzielen
Das Gerät verfügt über digitale Eingänge mit hoher Störfestigkeit und eine hohe Jittertoleranz. (besser als konkurrierende Lösungen)
Mindestens 8dB). Das Gerät bietet auch eine ausgezeichnete elektromagnetische Verträglichkeit (EMI) Unterdrückung, die die Verwendung langer Verbindungen ermöglicht
Verbinden Sie den Lautsprecher ohne externe Filterung.. Zusätzlich bietet das Gerät den branchenweit höchsten Wirkungsgrad der Klasse D.
Produkteigenschaften
(1) Ausgangsleistung: 3,2W bei 4Q, Klirrfaktor von 10%
1,8W bei 8 Ohm, Klirrfaktor bei 10%
(2) I2S Abtastrate: 8KHz~96KHz
(3) Verstärkungsoptionen für Klasse-D-Verstärker: 3dB/6dB/9dB/12dB/15dB
(4) Keine Hauptuhr erforderlich (MCLK)
(5) Plug-and-Play: Mit nur einer einzigen Stromversorgung kann es automatisch 35 verschiedene Optionen für Taktgeber und 128 digitale Audioformate konfigurieren.
(6) Geeignet für Raspberry Pi, Raspberry Pi, Arduino, ESP32 und andere Werkzeuge
Ein Mikrocontroller- oder Entwicklungsplatinensystem mit I2S-Audioausgang

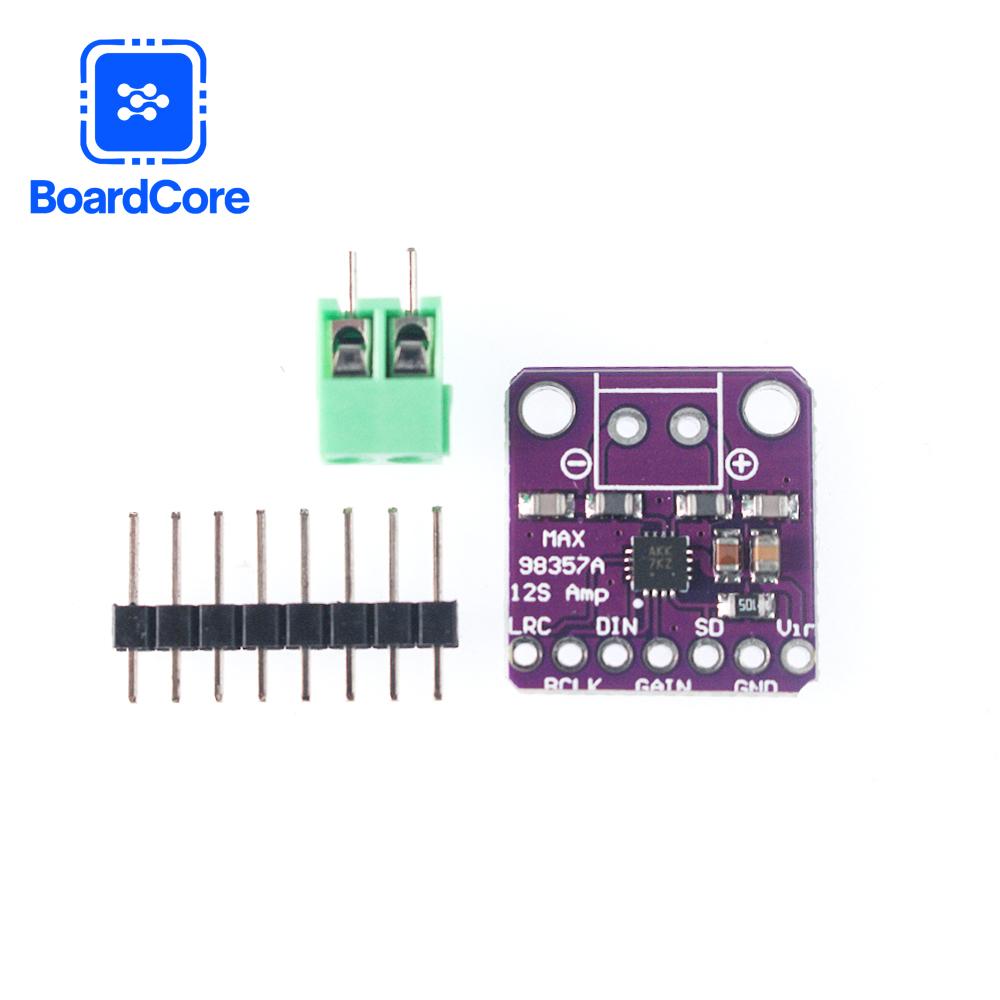

Pinbelegungen
VCC: Pluspol des Netzteils, DC2,5V~5,5V.
GND: Erdung
SD: Herunterfahren und Kanalauswahl. SD-PODE wird heruntergezogen, um das Gerät in einen Aus-Zustand zu versetzen.
GEWINNEN: Verstärkung und Kanalauswahl. Im TDM-Modus ist die Verstärkung auf 12 dB festgelegt.
DIN: Digitaler Eingangssignal.
BCLK: Takteingang für Bit-Takt.
LRC: Linke/rechte Uhr für I2S- und LJ-Modi. Synchronuhr wird für den TDM-Modus verwendet.
Schaltplan
