Besonderheit:
1. TESTOBJEKT: T2 Upgrade OP-AMP-Testplatine kann verwendet werden, um gängige Chips für Einzel-OP-AMP, Doppel-OP-AMP und Vierfach-OP-AMP zu testen.. Die Leiterplatte kann feststellen, ob der IC für Verstärkung verwendet werden kann, und die Konversionsrate des Chips, kann auch langsame Chips identifizieren, die als schnelle Chips getarnt sind.
2. MESSBARE PARAMETER: Messbare Konversionsrate, Ruhestrom, DC-Offset usw.. Die Unterscheidung zwischen Hochgeschwindigkeits- und Langsamlauf-Operationsverstärkern ist klar, und ihre Leistung ist sofort erkennbar.. Ausgestattet mit Testklemmen, kann statischen Strom testen
3. AUSGABEMODUS: Für Hochgeschwindigkeits-OP-Verstärker kann er normal ausgeben, wenn ein hoch- und niederfrequentes Signal eingespeist wird, wobei die entsprechende rote LED und grüne LED synchronisiert leuchten, dauerhaft an.(200 KHz) oder hell (10 HZ)
4. AUSGABEANZEIGE: Bei einem langsamen OP-Verstärker kann der Ausgang bei einem Eingangssignal die Ausgangswellenform nicht vollständig ausgeben, wie durch die entsprechenden roten LEDs gezeigt, die nicht normal leuchten können, sondern nur eine oder zwei nicht leuchten.. Nur wenn das Niederfrequenzsignal eingespeist wird, kann normal ausgegeben werden, und die entsprechende rote LED am Ausgang kann synchron mit der grünen LED blinken.
5. TESTSTROM: Auf der Platine ist ein Testanschluss vorhanden, um den statischen Strom des OP-Verstärkers unter einer ±5V-Versorgung zu testen.. Durch die Größe des Ruhestroms kann man auch einige Eigenschaften des Operationsverstärkers verstehen und das Modell unterscheiden.
Spezifikation:

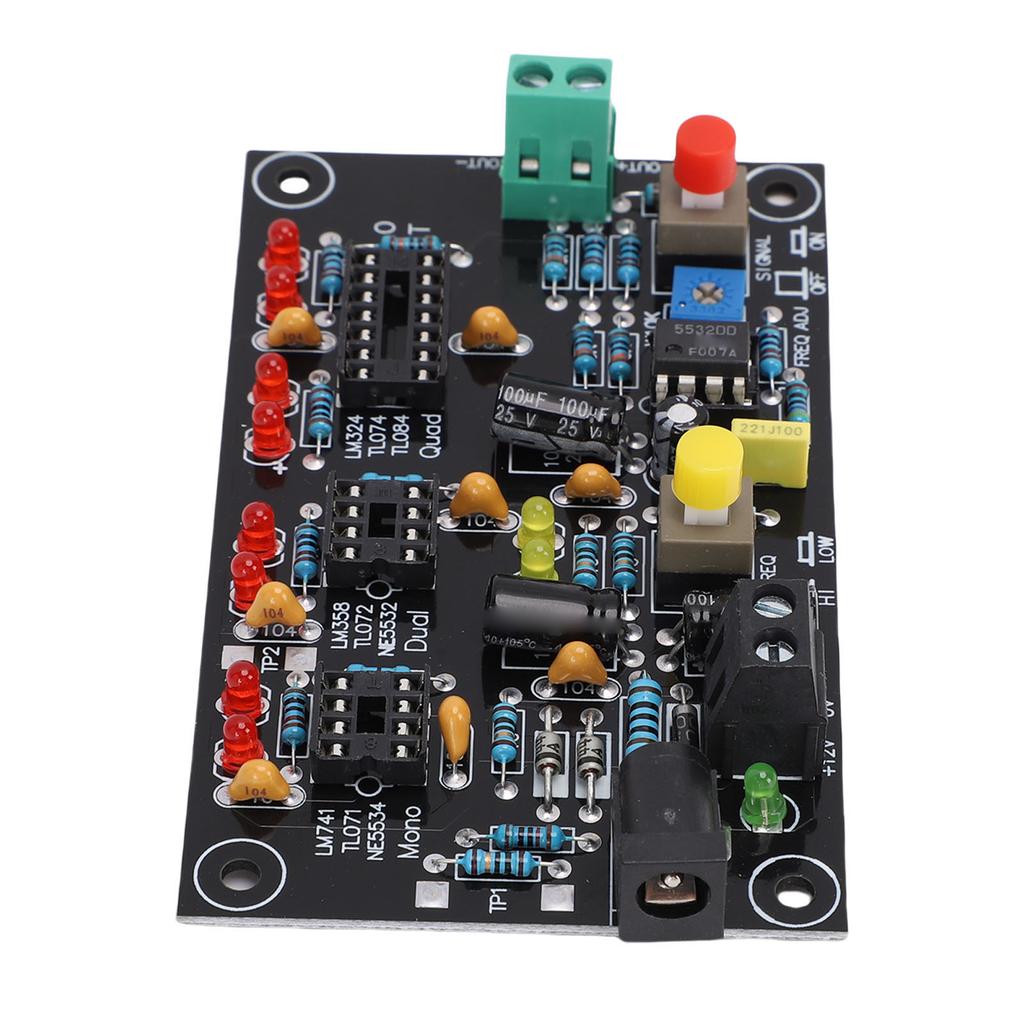

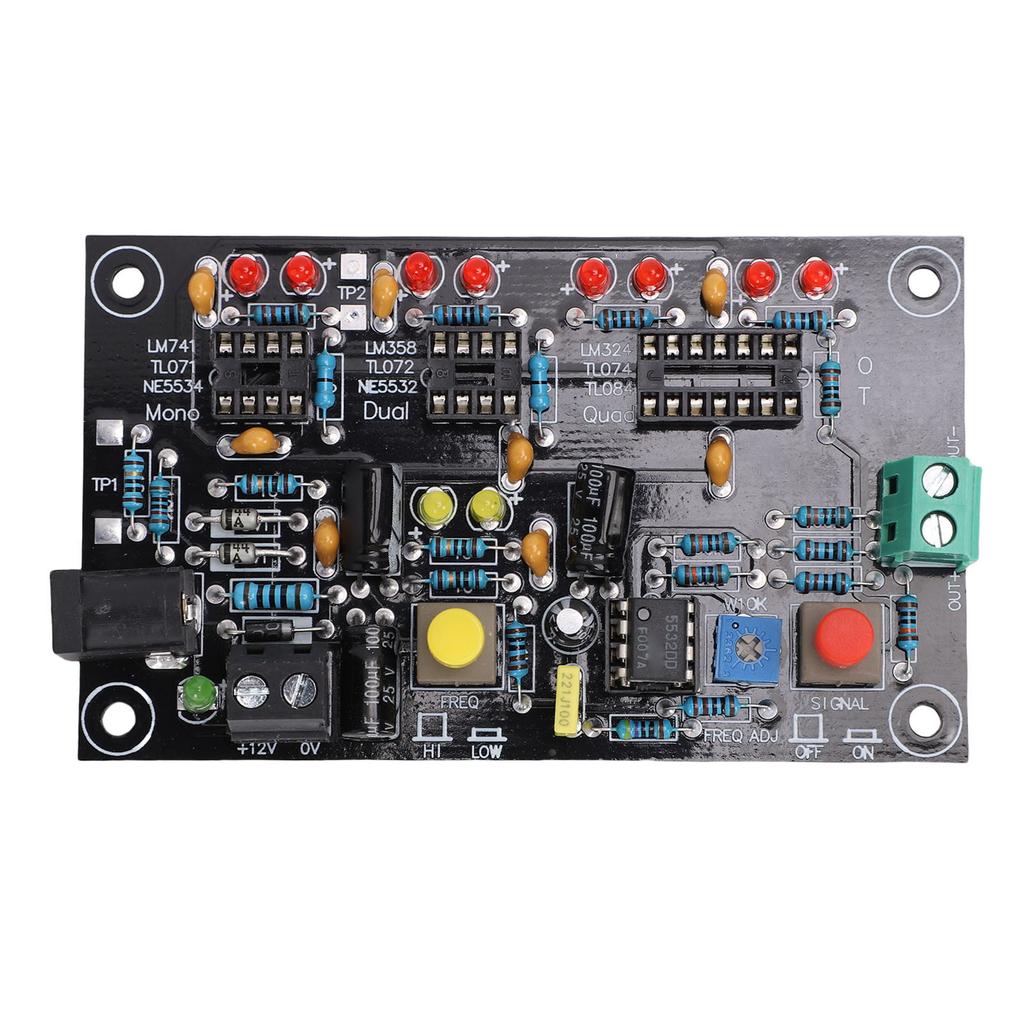

Gegenstandsart: Operationsverstärker-Testmodul-Platine
Material: PCB
Für dich: Ca.. 9.5x5.8cm 3.74x2.28in
Anforderungen an die Stromversorgung(2 Modi, Sie können einen davon entsprechend der tatsächlichen Situation wählen):
1. Verkabelung-Methode: Strom: Über 100mA
2. Verwenden Sie ein reguläres Überwachungsnetzteil: 1A Netzteil, Stecker ca.. 5,5 x 2,5 mm 0,22 x 0,1 Zoll
, innen positiv und außen negativ.
Anwendung:
Für Einzel-OPV-Modell: LM741, LF356, NE5534, TL071, TL081, 0P07 und andere Standard-Einzel-OPV-Gehäuse
Für Doppel-OPV-Modell: LM358, NE5532, TL072, TL082, MC1458, RC4558, 0P275, AD827 und andere Standard-Doppel-OP-Verpackungen
Für Quad-Operationsverstärker-Modell: LM324, TL074, TL084, LF347, AD713.
Paketliste:
1 x Operationsverstärker-Testmodulplatine
Hinweis:
Testanleitung:1. Immer nur einen Chip gleichzeitig testen. Verwenden Sie eine der drei Testbuchsen.2. Für statische Strommessungen verwenden Sie das DC-Spannungsmessgerät des digitalen Multimeters.. Messen Sie die Spannung über 10 Ohm, 1=V 10 (ma). Zum Beispiel, V=15MV, statischer Strom 1=1,5 ma. (Drücken Sie zu diesem Zeitpunkt nicht den roten Schalter auf der rechten Seite des Diagramms.).3. Das Testende kann an ein Oszilloskop oder einen Frequenzzähler angeschlossen werden. Passen Sie das Potentiometer an, um die Testfrequenz zu ändern.
