1-8S 1S/2S/3S/4S Einzel 3,7V Lithium-Zelle Kapazitätsanzeige Tester 4,2V Anzeige Elektrofahrzeug Strom Tester Li-ion
Das Leistungsanzeigepanel kann für Lithium-, Blei-Säure- oder Nickel-Wasserstoff-Zellen/Akkupacks verwendet werden, solange die erforderliche Spannung innerhalb des Bereichs der Parametertabelle liegt.
Betriebsspannung: 3-34v
Arbeitsstrom 5mA
Betriebstemperatur: -20~50 ℃
Spannungsfehler 2%
Warme Tonaufforderung: Dieses Modell ist nicht wasserdicht. Wenn es im Freien verwendet wird, achten Sie bitte auf eine gute Abdichtung, da elektronische Komponenten eine trockene Umgebung benötigen.
Verwendungszweck: Verbinden Sie den Plus- und den Minuspol der Anzeigetafel mit dem Plus- und dem Minuspol des zu prüfenden Stromversorgungsblocks, und die Nixie-Röhre zeigt die Echtzeit-Ladung des Stromversorgungsblocks an.

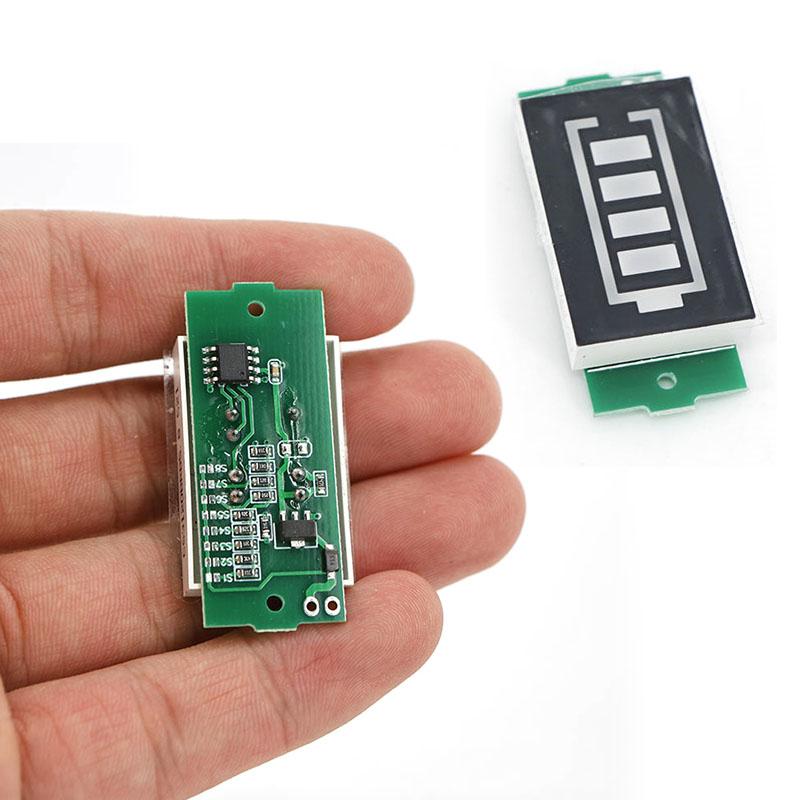

Leistungspack-Typ Leistungsanzeige: Wählen Sie die Lötöse auf dem entsprechenden Bondpad aus, um die Spannungsversorgung für 1S-8S zu erkennen, was sehr praktisch ist.
Es kann nur ein optionales S1-S8-Pad angeschlossen werden; Zwei oder mehr Kurzschlüsse sind nicht gleichzeitig zulässig.
Verwendungszweck: Verbinden Sie die positiven und negativen Anschlüsse des Anzeigepanels mit den positiven und negativen Anschlüssen des zu testenden Stromversorgungsgeräts.. Die digitale Anzeigeröhre zeigt den Ladezustand des Powerpacks in Echtzeit an.. Beachten Sie, dass nach dem Reihenschalten mehrerer Lithiumzellen Zinn auf die entsprechenden Lötpads aufgebracht werden muss.
Zum Beispiel, wenn ein 2S-Akkupack gemessen wird (d. h. zwei 3,7-V-Lithiumzellen in Reihe geschaltet), Ein Kurzschluss auf dem Pad, das S2 des Boards entspricht, ist erforderlich.
Achten Sie auf die Anzahl der entsprechenden Stromversorgungsstränge und verwenden Sie diese im entsprechenden Spannungsbereich.. Überschreiten Sie nicht mehr als 4,3 N Spannung. (Wenn beispielsweise die Zinnfläche auf dem Pad von S3 ausgewählt ist, sollte die vom Modul erkannte maximale Spannung 4,33=12,9V nicht überschreiten.)
Die Spannung des Netzadapters ist größer als N x 3,3 V, und die Spannung des Netzadapters entspricht 1 Gitter.. (Hinweis: N ist die Anzahl der Zellsegmente)

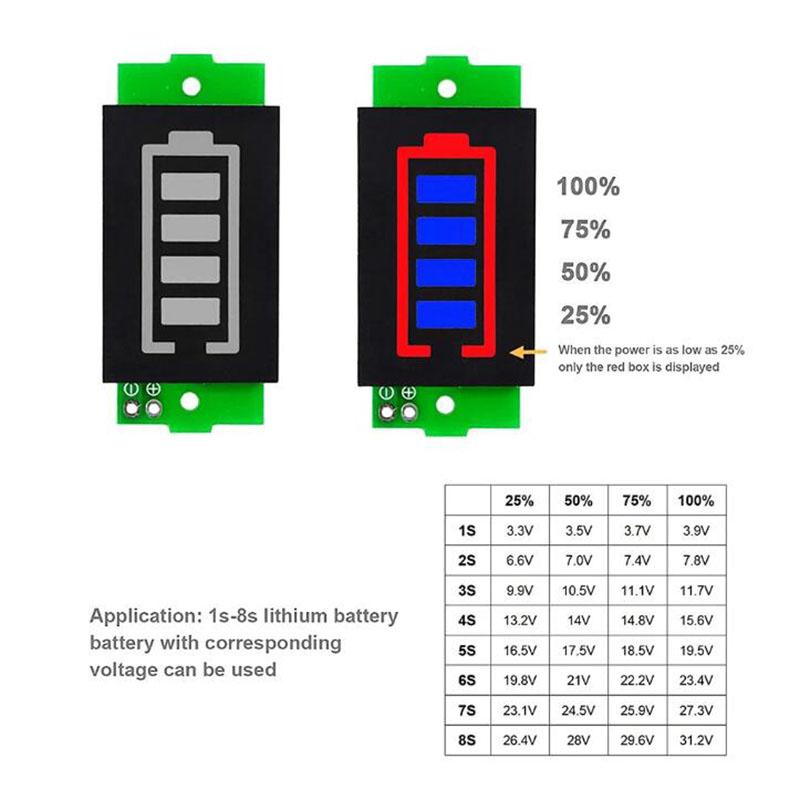

Ladeparameter anzeigen: (Hinweis: N gibt die Anzahl der Zellen an)
Wenn die Spannung des Akkupacks N * 3,3 V überschreitet, leuchtet 1 Balken auf.
Wenn die Spannung des Akkupacks N * 3,5 V überschreitet, leuchten 2 Balken der Ladung auf.
Wenn die Spannung des Akkupacks N * 3,7 V überschreitet, leuchten 3 Balken auf.
Wenn die Spannung des Akkupacks N * 3,9 V überschreitet, leuchten 4 Balken auf.
Wenn die Spannung des Akkupacks kleiner als N * 3,3 V ist, werden die vier Anzeigebildschirme ausgeschaltet, was anzeigt, dass die Ladung des Akkupacks geringer als 3,3 V ist und aufgeladen werden muss.
