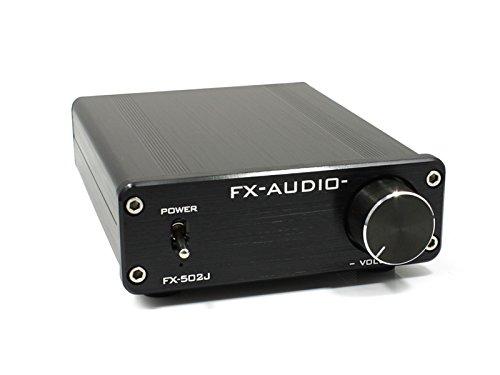

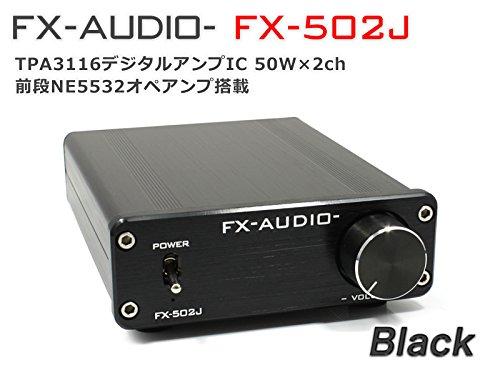

FX-AUDIO- FX-502J [Schwarz] TPA3116 50W x 2ch Integrierter Verstärker

Dieser integrierte Verstärker verfügt über den digitalen Verstärker-IC TPA3116 von Texas Instruments und liefert bis zu 50 W x 2-Kanal-Stereoausgang.

Hochwertiges Schaltungsdesign und Artwork ermöglichen einen leistungsstarken und hochauflösenden Klang zu einem erschwinglichen Preis.

Die Vorverstärkerschaltung verwendet den rauscharmen Operationsverstärker NE5532 von Texas Instruments in Audioqualität. (DIP-Sockel), das sich durch eine ausgezeichnete Klangqualität auszeichnet. Fortgeschrittene Benutzer können ihren Klang durch den Austausch des Operationsverstärkers individuell gestalten!

Produkteigenschaften ■ Verbesserte Klangqualität mit Artwork Unser einzigartiges Schaltungsdesign und Artwork erzielen geringes Rauschen und hohe Trennung.

■ Vorverstärkerschaltung mit Operationsverstärker Verwendet den audio-tauglichen Operationsverstärker Texas Instruments NE5532 (DIP-Sockel). Die Klangqualität wird vor der Endstufen-IC angepasst, was es fortgeschrittenen Benutzern ermöglicht, ihren Klang durch den Austausch des Operationsverstärkers anzupassen!

Hinweis: Der Austausch von Operationsverstärkern ist nicht von der Garantie abgedeckt. *Operationsverstärker-Ansteuerspannung ≒ Versorgungsspannung

■ Aktiver Filter in der Stromversorgung des Operationsverstärker-ICs Ein aktiver Filter ist im Netzteilkreis des Operationsverstärkers installiert und sorgt für eine saubere Stromversorgung für verbesserte Klangqualität.

■ Entwickelt, um das Potenzial des digitalen Verstärker-ICs freizusetzen und die Klangqualität zu verbessern Vier Elkos sind um den digitalen Verstärker-IC TPA3116 platziert, um die Trennung zwischen links und rechts zu verbessern und einen klaren, hochauflösenden Klang zu liefern. Kondensatoren mit niedrigem ESR und niedriger Impedanz, hergestellt von japanischen Herstellern, werden als Bulk-Kondensatoren verwendet.

■ Auswahl von Komponenten für IC-Ausgangsfilter TDK Leistungsinduktoren werden für die Induktoren verwendet. Panasonic ECHU metallisierte PPS-Folienkondensatoren werden für den Ausgangsfilter verwendet, reduzieren Härte und liefern einen reinen Klang. Andere Folienkondensatoren werden ebenfalls verwendet und bieten eine ausgezeichnete Klangqualität.

■ Auswahl der Eingangskoppelkondensator-Komponente Kondensatoren mit 85°C werden für den Eingangs-Koppelkondensator zur Operationsverstärker-Vorstufe verwendet. TDK EPCOS Folienkondensatoren werden für den Eingangskoppelkondensator zum digitalen Verstärker-IC verwendet.

■MCU-gesteuerter Knackschutzschaltkreis Durch die Verwendung eines MCU-Programms zur Steuerung der Ausgangsverzögerung beim Einschalten des Leistungsverstärker-ICs wird das Knallgeräusch unterdrückt, während die Notwendigkeit eines Ausgangssteuerrelais entfällt.

[Anmerkungen] - Dieses Produkt benötigt ein separates Netzteil. Zur Nutzung ist ein separates Netzteil erforderlich.

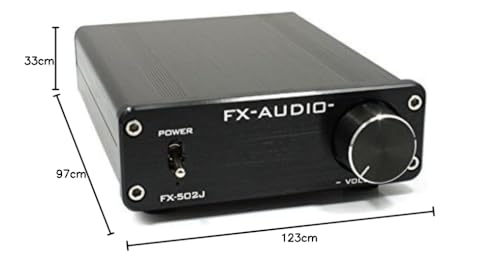

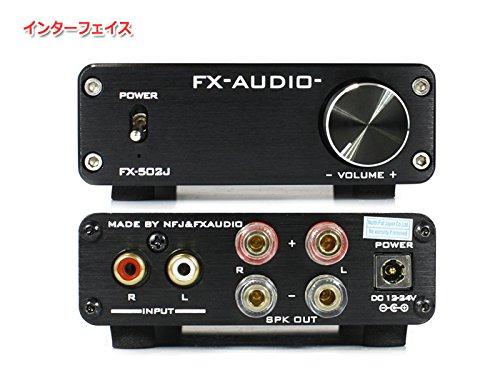

[Produktspezifikationen] Farbe: Schwarz Garantiezeit: 6 Monate ab Kaufdatum Maximale Leistung: 50W + 50W / Kompatible Lautsprecher: 4Ω - 16Ω Ausgangsklemmen: 2-Kanal-Stereo-Lautsprecherausgang (Vergoldete Lautsprecherklemmen für Bananenstecker) Eingangsklemmen: Stereo-Cinch Digitalverstärker-IC: Texas Instruments TPA3116 Merkmale: Klickgeräuschunterdrückung (MCU-gesteuerte Verzögerungsabschaltung) Energieversorgung: 12-24V DC, 2A oder mehr (4A oder höher empfohlen) *Netzteil separat erhältlich Stecker: Gleichstrombuchse, 5,5 mm Außendurchmesser, 2,5 mm Innendurchmesser (Zentrum positiv) Enthaltenes Zubehör: Bedienungsanleitung Maße: 33 mm H x 97 mm B x 123 mm T (Ohne Vorsprünge) Gewicht: 357g

Spezifikationen und Design können im Zuge von Produktverbesserungen ohne vorherige Ankündigung geändert werden. Netzteil erforderlich (separat erhältlich) DC 12-24V/2A, 5,5mm x 2,5mm DC-Buchse (Mitte positiv) Ausgestattet mit TPA3116 Hochwertiger Klang mit Kunstwerk Entkopplungskondensator für Stromversorgung mit großer Kapazität Aktiver Filter für Op-Amp-IC-Stromversorgung
