Unterschiede zwischen JLink V8 und Jlink v9:
Geschwindigkeiten: V8 unterstützt bis zu 10M (JTAG-Debugmodus)/4M (SDW Debug-Modus), während Jlink V9 bis zu 20M unterstützt (JTAG-Debugmodus)/15 Mio. (SDW Debug-Modus).
Stabilität: Der Treiber-IC von V9 hat die Fähigkeit zur Spannungsanpassung, die sich automatisch an die CPU-Spannung des Zielboards anpassen kann, wenn die Verkabelung korrekt ist.. Beide 1,8-5,5V CPUs können debuggt werden, während V8 nur 3,3V CPUs debuggen kann und die Stabilität beim Debuggen von 5V CPUs schlecht ist.
Jlink V8 verliert leicht seine Firmware. Viele V8s haben sich aufgehängt und müssen die Firmware neu schreiben.. Gewöhnliche Benutzer können es nur geschehen lassen, während V9 das nicht tut.
V8 unterstützt einige der neuesten CPUs nicht mehr, während V9 fast alle ARM-CPUs unterstützt.

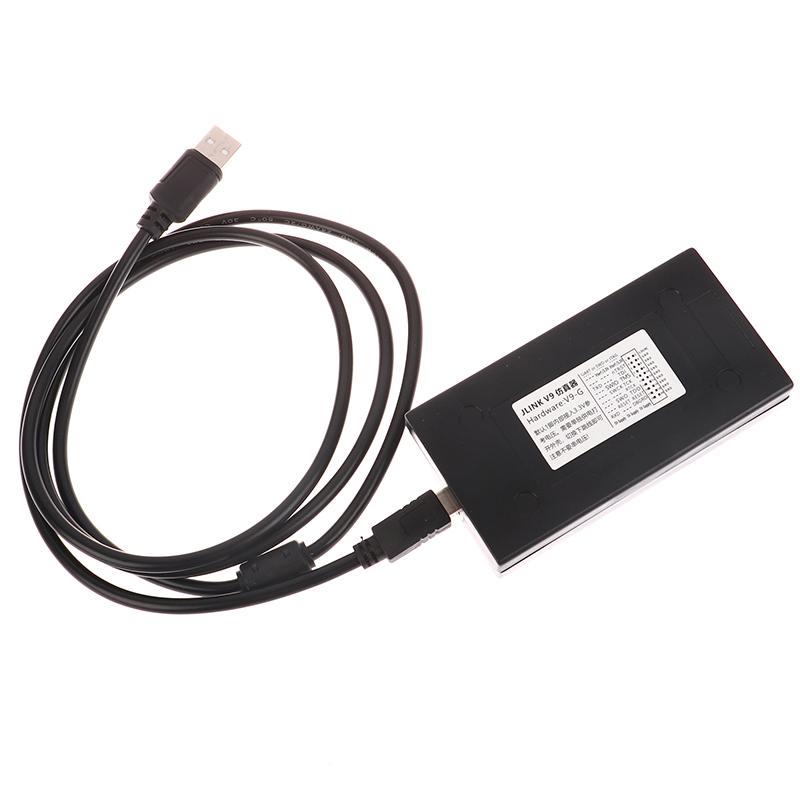

Eigenschaften von JLINK V9:
Der Hauptsteuerchip ist STM32F205, ohne den Verlust der Firmware, und die Hardware wurde auf die neueste Version V9.4 aktualisiert.
Es kann 3,3V Spannung 0,8A Strom für das Entwicklungsboard liefern (Der zweite Pin)
Unterstützt standardmäßige JTAG-Schnittstelle und 2-Draht-SWD-Debugging-Schnittstelle. Die Geschwindigkeit kann 20M erreichen (JTAG)/15 Mio. (SWD) pro Sekunde.
Es unterstützt das Debugging aller ARM-Chips, MDK oder IAR und die von Standard-JLinks unterstützte Kompilierungsumgebung IDE.
Originale Firmware, vollautomatisches Firmware-Upgrade.
J-Link ARM Funktionen:
Integrierte IAR EWARM-Entwicklungsumgebung nahtlos verbundener JTAG-Emulator
Unterstützt alle ARM7 / ARM9 Kernchips sowie Cortex M3, einschließlich Thumb-Modus
Unterstützung für ADS, IAR, KEIL, WINARM, REALVIEW fast die gesamte Entwicklungsumgebung
Download-Geschwindigkeiten von bis zu ARM7: 600kB / s, ARM9: 550kB/s, durch das DCC bis zu 800 kB/s
Die maximale JTAG-Geschwindigkeit 12 MHz
Spannungsbereich der Zielplatine 1,2 V-3,3 V, 5 V kompatibel
Automatische Geschwindigkeitserkennung
Überwachung aller JTAG-Signale und der Zielplatinenspannung Vollständig Plug and Play
Verwenden Sie das USB-Netzteil (aber nicht das Netzteil der Zielplatine)
Mit USB-Kabel und 20-adrigem Flachkabel
Unterstützt serielle JTAG-Verbindung mit mehreren Geräten
Standard-JTAG-Emulationsstecker mit 20 Kernen
Optionaler JTAG-Emulationsstecker mit 14 Kernen
Optionaler Adapter für 5V Targets Board
J-Link-Unterstützung für ARM-Kernel:
ARM7TDMI (Rev 1)
ARM7TDMI (Rev 3)
ARM7TDMI-S (Rev 4)
ARM720T * ARM920T
RM926EJ-S
ARM946E-S
ARM966E-S
ARM11
Cortex-M3

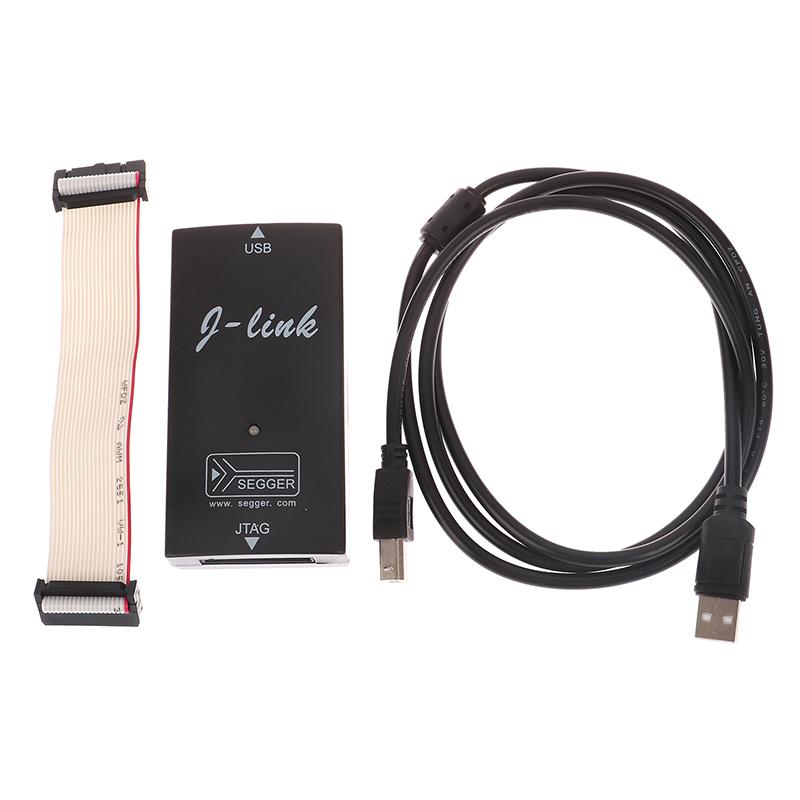

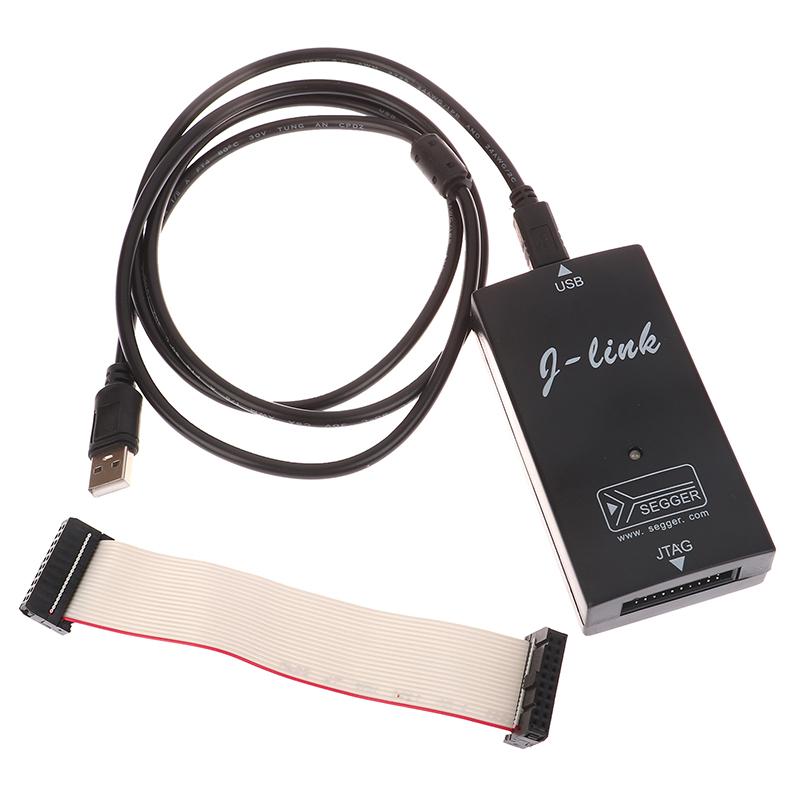

Packliste:

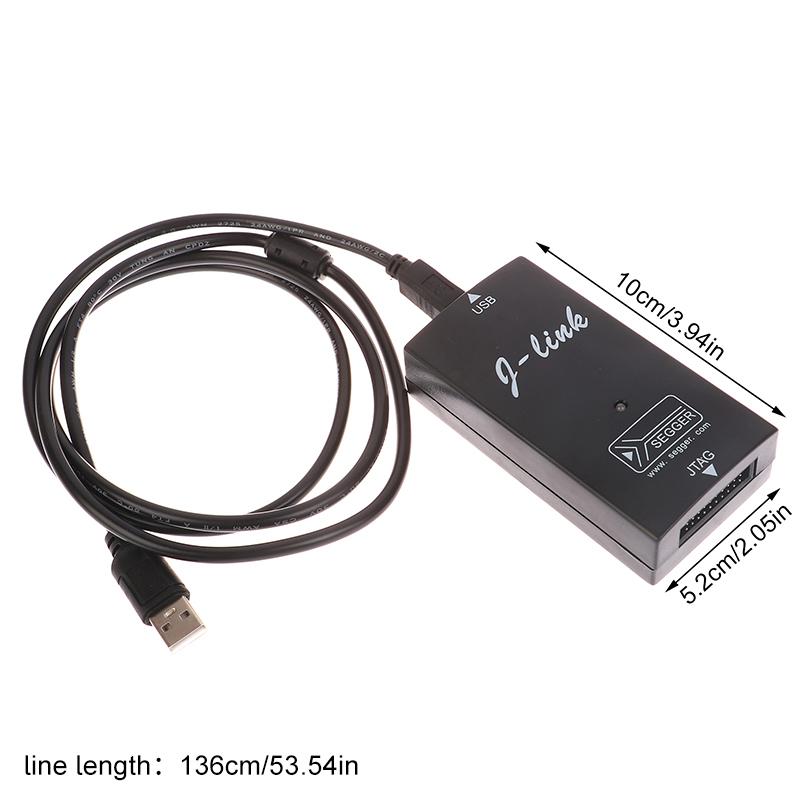

1x Jlink V9.0 Emulator

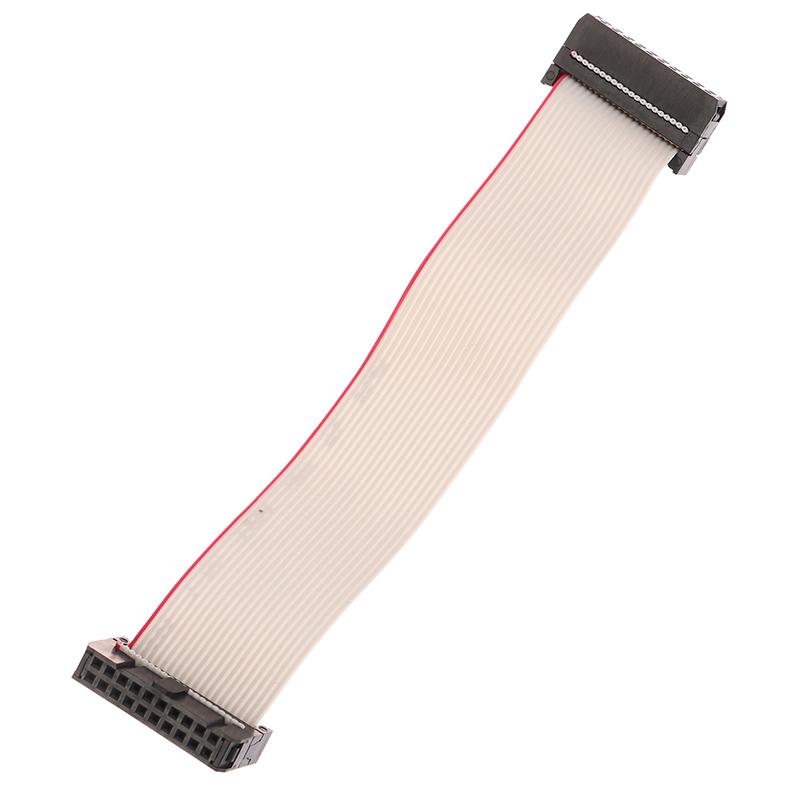

1x 20P Leitung eines Standard-JTAG
1x USB-Kabel
