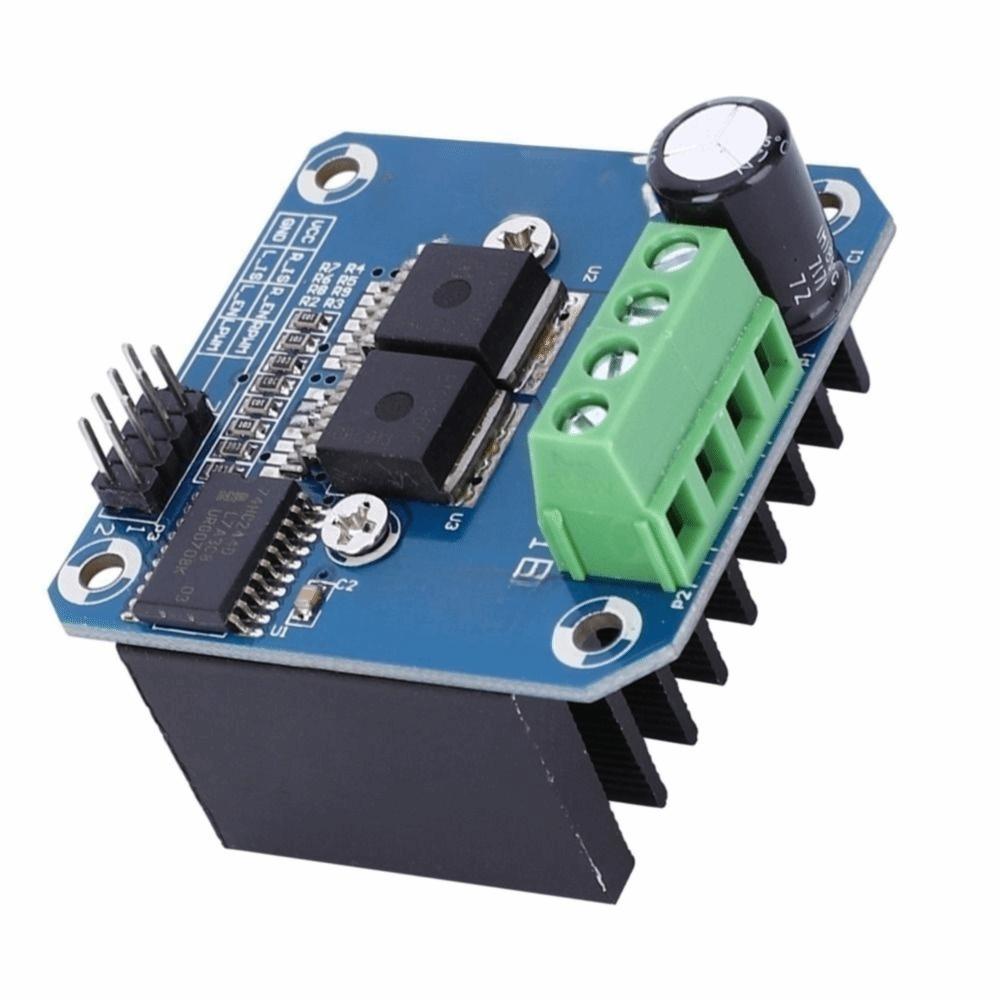

Der Treiber verwendet den BTS7960-Chip, der aus einem Hochleistungs-Antriebs-Vollbrücken-Treibermodul mit thermischem Überstromschutz besteht.; es kann einen Kühlkörper löten und hat zwei Wärmefluss-Fehlersignalausgänge.
Die duale BTS7960 H-Brücken-Treiberschaltung verfügt über leistungsstarke Ansteuerungs- und Bremsfunktionen, isoliert den Mikrocontroller und den Motortreiber effektiv mit 5V und unterstützt hohen Strom 43A sowie eine Spannungsanzeige am Motortreiberausgang.
Dieses Produkt kann die Vorwärts- und Rückwärtsdrehung des Motors realisieren, und die beiden PWM-Eingänge haben eine maximale Frequenz von 25 kHz.; nur vier Zeilen (GND, 5V, PWM1, PWM2) werden vom MCU zum Treibermodul benötigt.
5V Isolation vom Einzelchip kann den Einzelchip effektiv schützen; Der isolierte Chip verwendet eine 5V-Stromversorgung (teilbar mit MCU 5V oder Verwendung der On-Board 5V) und das Board ist mit einer 5V-Betriebsanzeige ausgestattet.
Das Produkt zeichnet sich durch stabile Leistung und lange Lebensdauer aus, und seine Versorgungsspannung reicht von 5,5 V bis 27 V.. Spezifikation
Gegenstandsart: Motorantriebsmodul
Modell:IBT-2
Für dich: 49*49*37mm(1.93*1.93*1.46in)
Gewicht: Ca.. 65g
Besonderheit:
Doppel BTS7960 Hochstrom (43 A) H-Brückentreiber;
5V ist vom MCU isoliert, um den MCU effektiv zu schützen;
Integrierte 5V-Leistungsanzeige;
Spannungsanzeige am Ausgang des Motortreibers;
Der Heizkörper kann geschweißt werden;
PIN-Definition:
1. RPWM: Rechts abbiegen zu PWM
2. LPWM: Biegen Sie links ab PWM
3. R_EN: Biegen Sie rechts ab, um zu aktivieren (Aktives Hoch)
4. L_EN: Linksabbiegen aktivieren (Aktives Hoch)
5. R_IS: Rechtsabbiegestrom-Warnung (kann schwimmen)
6. L_IS: Linksabbiege-Stromwarnung (kann schwimmen)
7. VCC: (5V)
8. GND
Verbindungsmethode:
Methode 1:
VCC: 5V vom Single-Chip-Mikrocomputer (MCU)
GND: GND des Mikrocontrollers (MCU)
L_PWM: PWM oder 5V vom Mikrocontroller (MCU) für CCW (CW) Drehungen
R_PWM: PWM oder 5V vom Mikrocontroller (MCU) für CW (CCW) Drehungen
R_EN und L_EN: 5V vom Mikrocontroller (MCU)
Methode 2:
VCC: 5V vom Single-Chip-Mikrocomputer (MCU)
GND: GND des Mikrocontrollers (MCU)
L_PWM: 5V vom Mikrocontroller (MCU) für CCW (CW) Drehungen
R_PWM: 5V vom Mikrocontroller (MCU) für CW (CCW) Drehungen
R_EN und L_EN: PWM vom Mikrocontroller (MCU)
Nur vier Drähte (GND. 5V. PWM1. PWM2) werden von der MCU bis zum Treibermodul benötigt;
Isolationschip 5 V Netzteil (kann mit MCU 5 V geteilt werden);
Kann den Motor nach vorne drehen lassen, zwei PWM-Eingangsfrequenzen bis zu 25kHZ;
Zwei Wärmeströme durch einen Fehlersignalausgang;
Isolationschip 5V Netzteil (kann mit MCU 5V geteilt werden), Sie können auch das integrierte 5V-Netzteil verwenden;
Versorgungsspannung 5,5V bis 27V;
Paketliste
1 x Motorantriebsmodul
