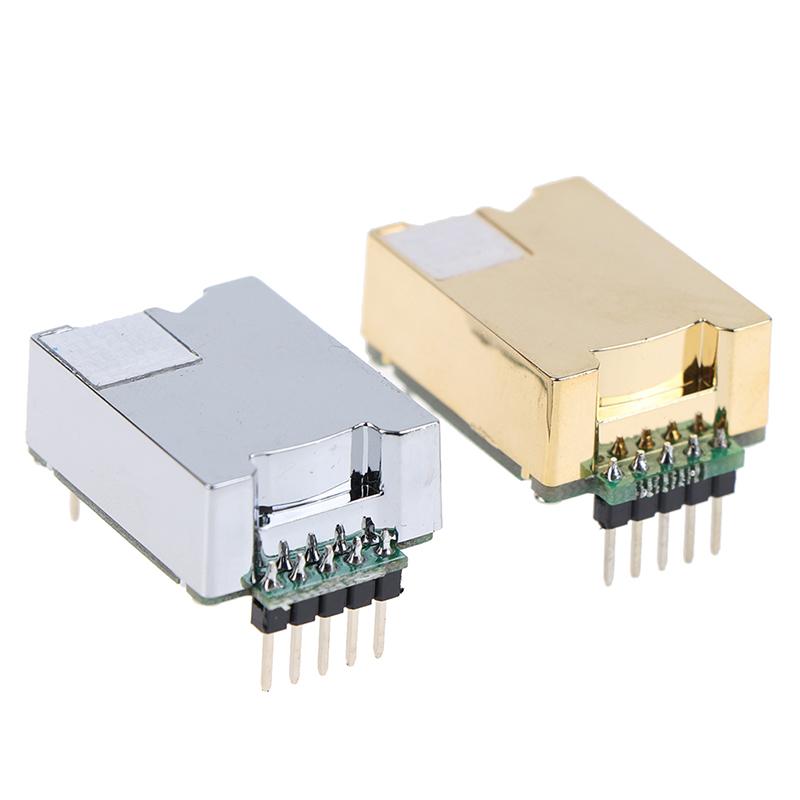

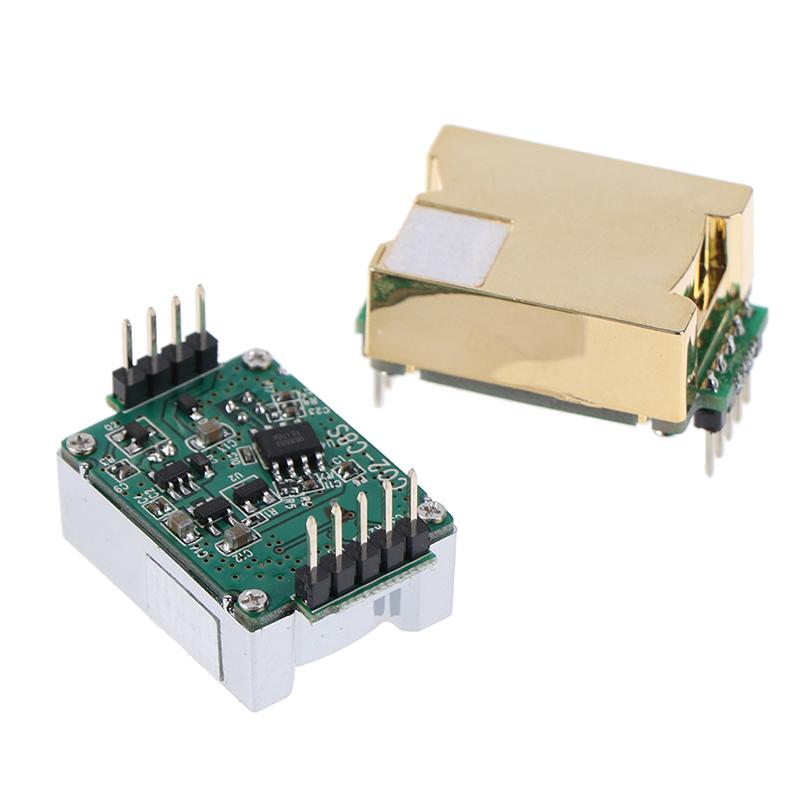

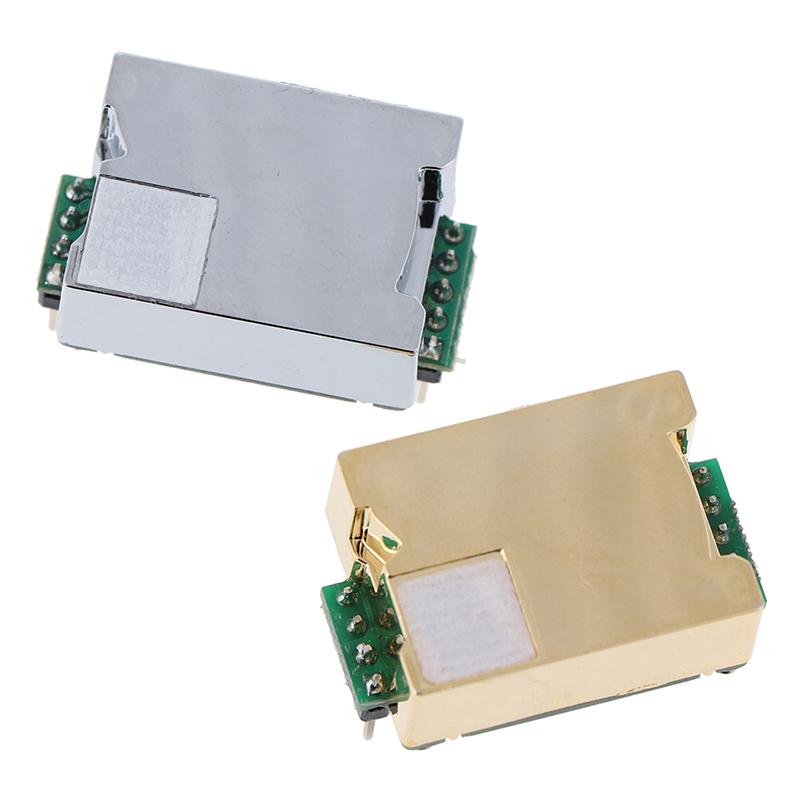

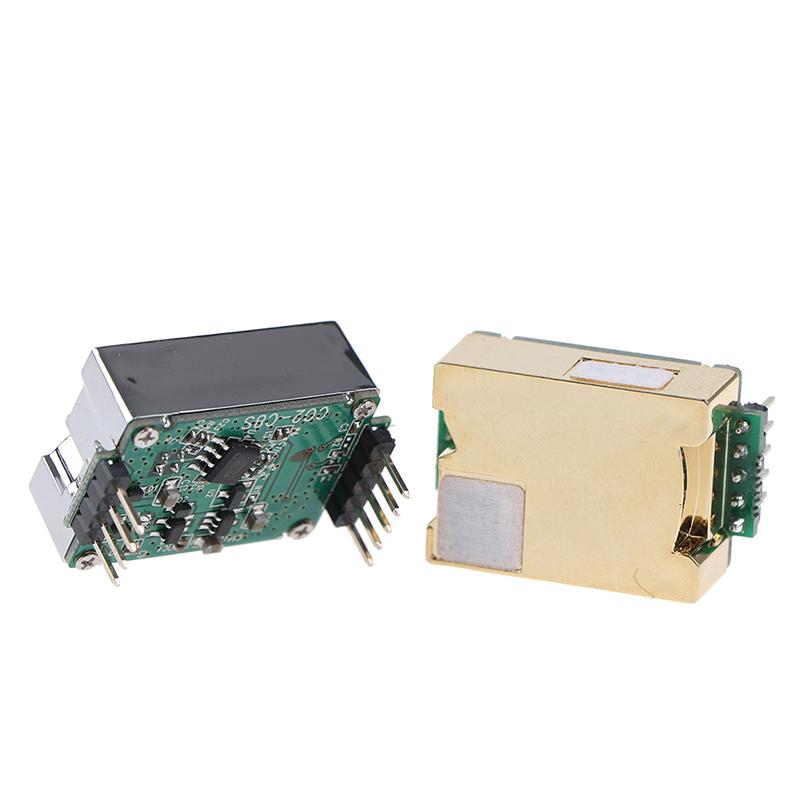

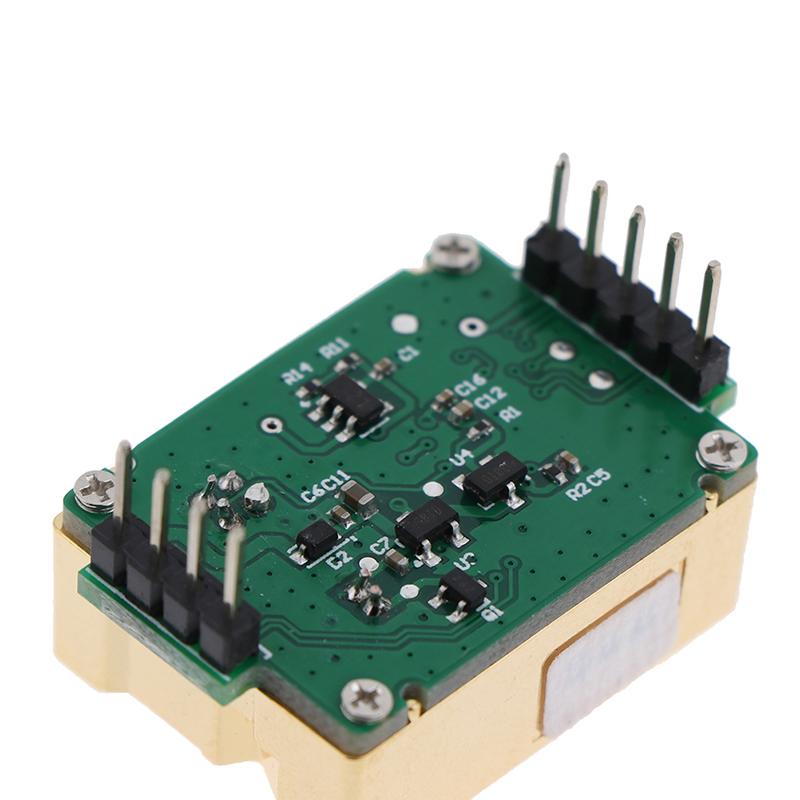

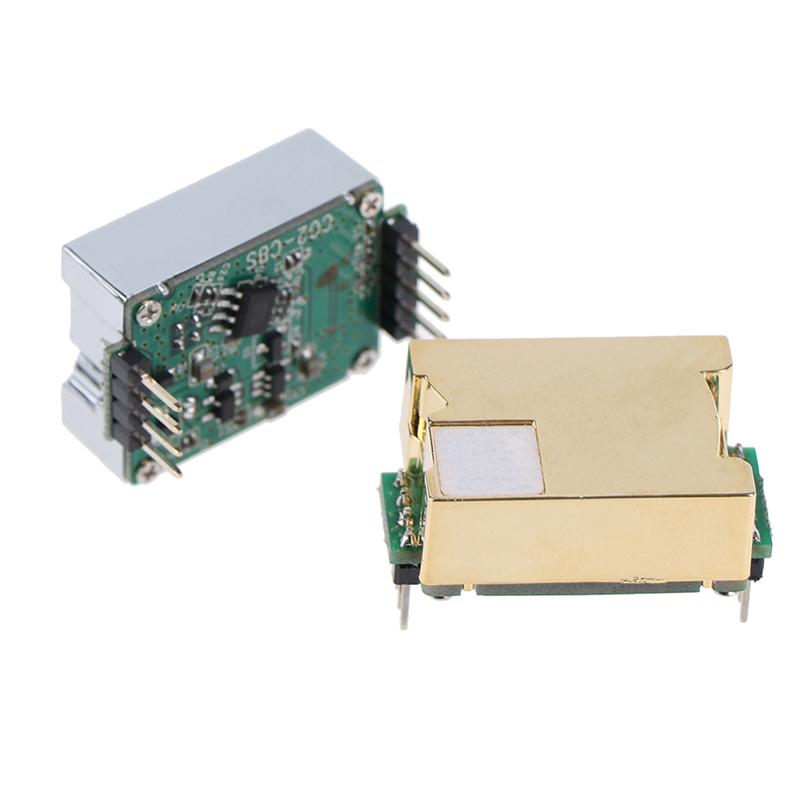

IR Infrarot CO2 Sensor Modul Kohlendioxid Gas Sensor NDIR

Wenn Sie Dokumente zu diesem Produkt benötigen, kontaktieren Sie uns bitte.. Dankeschön

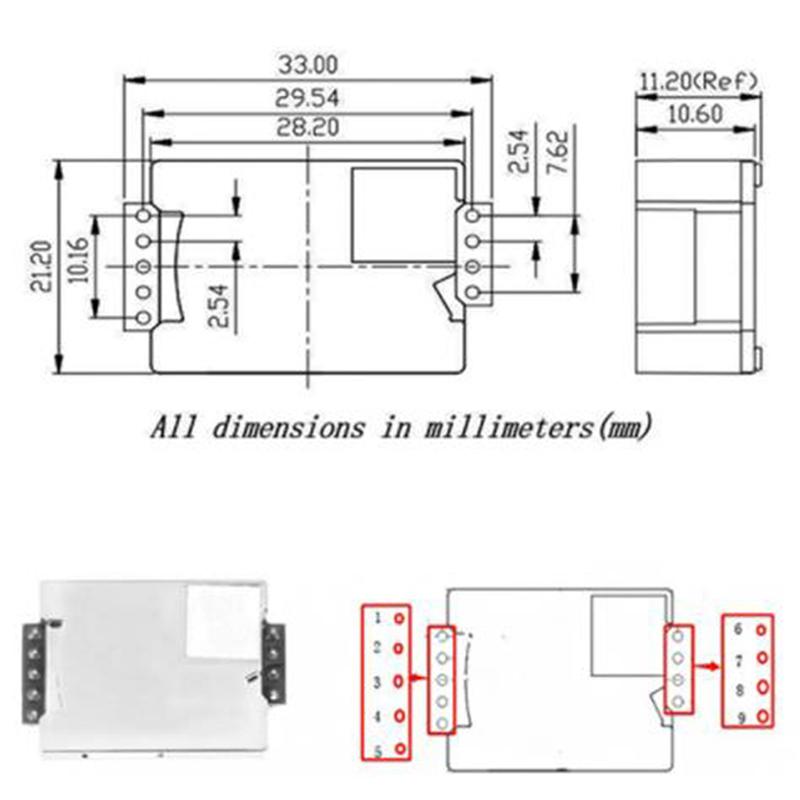

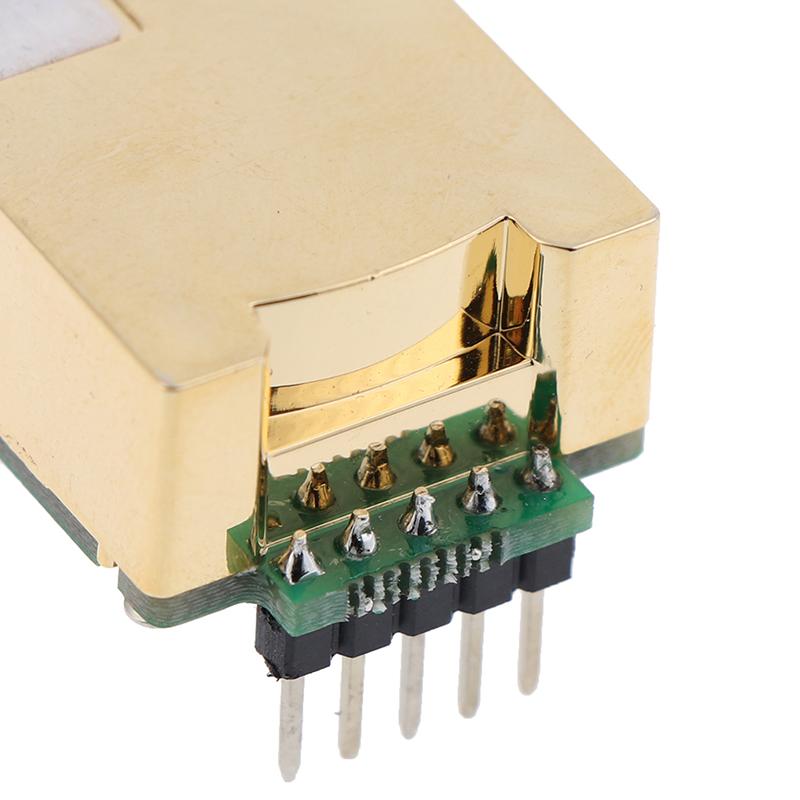

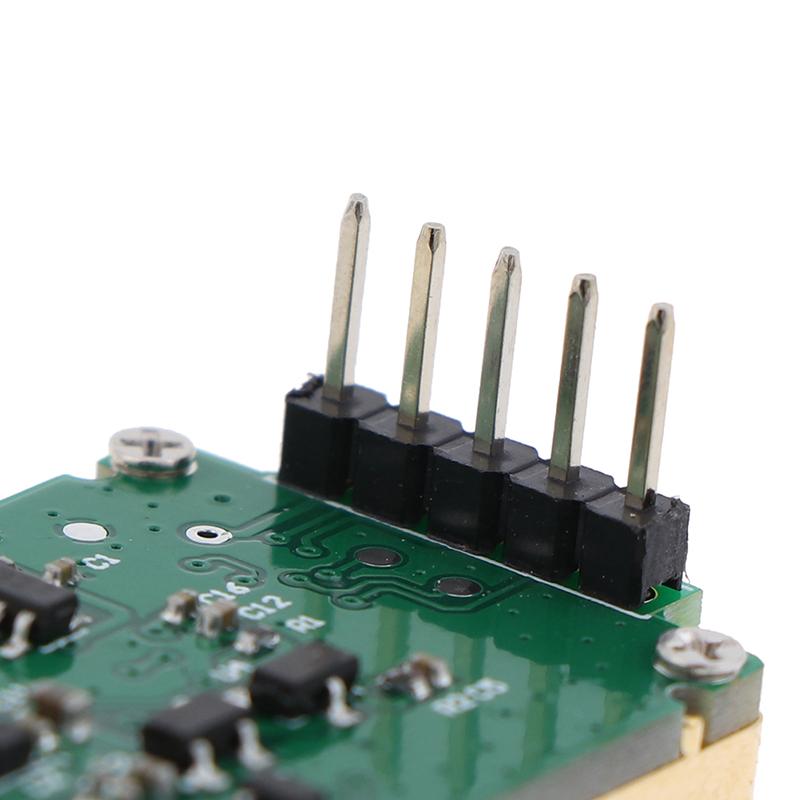

Kohlendioxid-Gassensor (im Folgenden als Sensor bezeichnet) ist ein universeller intelligenter kleiner Sensor, der das Prinzip des nichtdispersiven Infrarots nutzt (NDIR) um das Vorhandensein von C02 in der Luft zu erkennen. Und Funktionen; eingebaute Temperaturkompensation: gleichzeitig seriellen Ausgang PWM-Ausgang einfach zu bedienen. Der Sensor ist ein Hochleistungssensor, der durch die enge Kombination ausgereifter Infrarot-Absorptionsgasdetektionstechnologie mit einem ausgeklügelten optischen Schaltungsdesign und einem ausgeklügelten Schaltungsdesign hergestellt wird. Produktparameter: Detektionsgas: Kohlendioxid Versorgungsspannung: DC (5,0 ± 0,1) V Durchschnittlicher Strom: <40mA (@5V Netzteil) Spitzenstrom: 125 bis (@5V Netzteil) Schnittstellenebene: 3. 3v (Kompatibel mit 5V) Messbereich: 400-5000PPM optional Ausgabesignal: serieller UART (TL-Pegel 3,3 V) Aufwärmzeit: 1 Minute Reaktionszeit: T90 < 120s Arbeitstemperatur: -10-50Grad Arbeitsfeuchtigkeit: 0 ~ 95% RH (keine Kondensation) Pin-Beschreibung: Vin: Leistung +(im) GND: Energieversorgung-(GND) PWM: PWM Hd: HD (Nullpunktkalibrierung auf niedrigem Niveau ist länger als 7 Sekunden wirksam) Rx: UART (RXD) TTL-Pegel-Dateneingabe Tx: UART (TXD) TTL-Pegel-Datenausgabe Ausgabemethode: PWM-Ausgang Angenommen, der Messbereich beträgt 400-2000ppm CO2: Konzentrationsausgabebereich: 400-2000 Seiten pro Minute Zeitraum: 1004ms±5% Hoher Ausgangspegel zu Beginn des Zyklus: 2ms (theoretischer Wert) Zentralzeit: 1000ms±5% Niedrige Ausgangsleistung am Ende des Zeitraums: 2ms (theoretischer Wert) Berechnungsformel zur Ermittlung des aktuellen CO2-Konzentrationswerts mittels PWM: Cppm=2000X (TH-2ms)/(TH+TL-4ms) Cppm: CO2-Konzentrationswert berechnet in der Einheit ppm TH: die Zeit, in der der Ausgang in einem Ausgangszyklus auf hohem Niveau ist TL: die Zeit, in der die Ausgabe in einem Ausgabesyklus niedrig ist Der Händler garantiert, dass seine Produkte allen geltenden Gesetzen entsprechen und nur angeboten werden, wenn sie den Richtlinien von Joom und den EU-Produktsicherheits- und Compliance-Gesetzen entsprechen.
