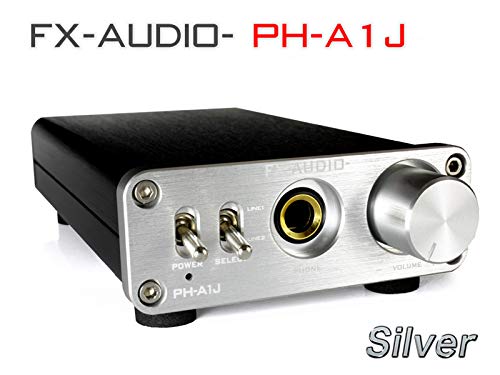

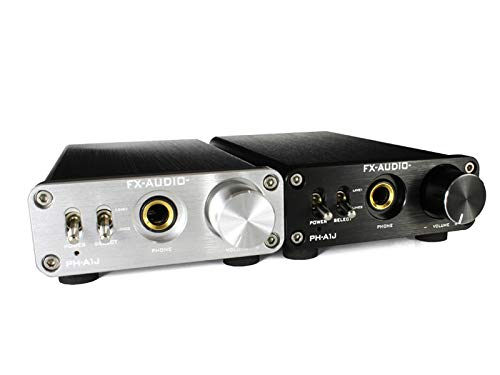

FX-AUDIO- PH-A1J Leistungstransistor Diskreter Kopfhörerverstärker (Silber)

Dieser Kopfhörerverstärker verfügt über eine Gain-Einstellung und einen Pufferkreis mit unabhängigen linken und rechten Operationsverstärkern in der Vorverstärkerstufe, gefolgt von einer diskreten Verstärkerschaltung mit Leistungstransistoren.. Dieses Design reproduziert den Originalklang auf natürliche Weise und liefert gleichzeitig eine kraftvolle Antriebskraft.

Mit einer maximalen Leistung von 1200 mW maximiert es das Potenzial Ihrer Kopfhörer.

Erneuert für die zweite Produktionscharge: Die Erzeugung der positiven und negativen Stromversorgung wurde von XLSEMI's XL6019 auf eine Hybridkonfiguration mit BD139, BD140 und TPS5430 umgestellt. (ein Hochleistungs-DC-DC-Wandler mit einer Schaltfrequenz von 500 kHz), Reduziert das Ripple-Rauschen erheblich.

Dies stellt eine erhebliche Leistungssteigerung dar.

【Produktmerkmale】 ・Diskrete Verstärkerkonfiguration mit Leistungstransistoren ・Vorverstärker-Gain-Einstellung und Pufferkreis mit unabhängigen linken und rechten Operationsverstärkern ・Achten Sie auf die Kondensatorqualität ・Entwickelter hochwertiger Stromversorgungskreis ・Ausgestattet mit einem Ausgangsschutzschaltkreis mit einem speziellen IC ・Ausgestattet mit analoger 2-Eingangsumschaltfunktion

【Anmerkungen】 ・Die 3,5-mm-Stereo-Mini-Klinkenbuchse funktioniert möglicherweise nicht mit 4-poligen Steckern. (TRRS). • Dieses Produkt enthält kein Netzteil. Bitte erwerben Sie ein Netzteil separat.

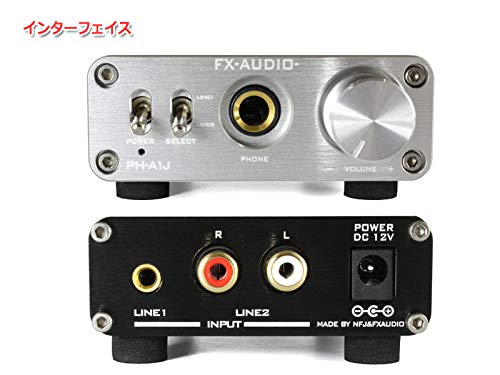

【Produktspezifikationen】 Farbe: Silber Produktgarantiezeitraum: 6 Monate ab Kaufdatum Vorverstärker-/Pufferkreis: Texas Instruments NE5532P Operationsverstärker, unabhängige Konfiguration für linken und rechten Kanal Nachverstärkerschaltung: NXP Semiconductors BD139/BD140 diskrete Konfiguration Eingangsklemmen: [LINE-IN1] 3,5 mm Stereo-Mini-Buchse (4-Pin-Stecker sind nicht von der Garantie abgedeckt) / [LINE-IN2] Stereo-Cinch-Anschluss Ausgangsklemme: Standard-Kopfhöreranschluss (Φ6,3 mm TRS-Klinkenbuchse) Ausgabe: 115 mW bis 1.200 mW (@16Ω) Frequenzgang: 10 Hz bis 30 kHz THD + N. (Totale harmonische Verzerrung): 0,0013 % Signal-Rausch-Verhältnis: 111,3 dB Unterstützte Impedanz: 16Ω bis 600Ω Energieversorgung: DC12V, 1A oder mehr (Netzteil separat erhältlich) Stecker: DC-Buchse Außendurchmesser 5,5 mm x Innendurchmesser 2,1 mm (Mitte positiv) Funktion: Analoge 2-Eingangsschaltung Schutzschaltung: Überstromschutzfunktion (Ausgangsschutz) Zubehör: Einfache Bedienungsanleitung Für dich: Höhe 27 mm x Breite 73 mm x Tiefe 128 mm (ohne Vorsprünge) Gewicht: 235g *Spezifikationen und Design können aufgrund von Verbesserungen usw. ohne vorherige Ankündigung geändert werden. Diskrete Verstärkerkonfiguration mit Leistungstransistoren Vorstufen-Gain-Regelung & Pufferkreis mit unabhängigen Operationsverstärkern für links und rechts Weiterentwickelte hochwertige Stromversorgungsschaltung mit Fokus auf Kondensatoren Ausgestattet mit Ausgangsschutzschaltung mittels speziellem IC und analoger 2-Eingangsschaltfunktion Netzteil erforderlich (separat erhältlich) DC12V/1A DC-Buchse 5,5 mm x 2,1 mm (Mitte positiv)
