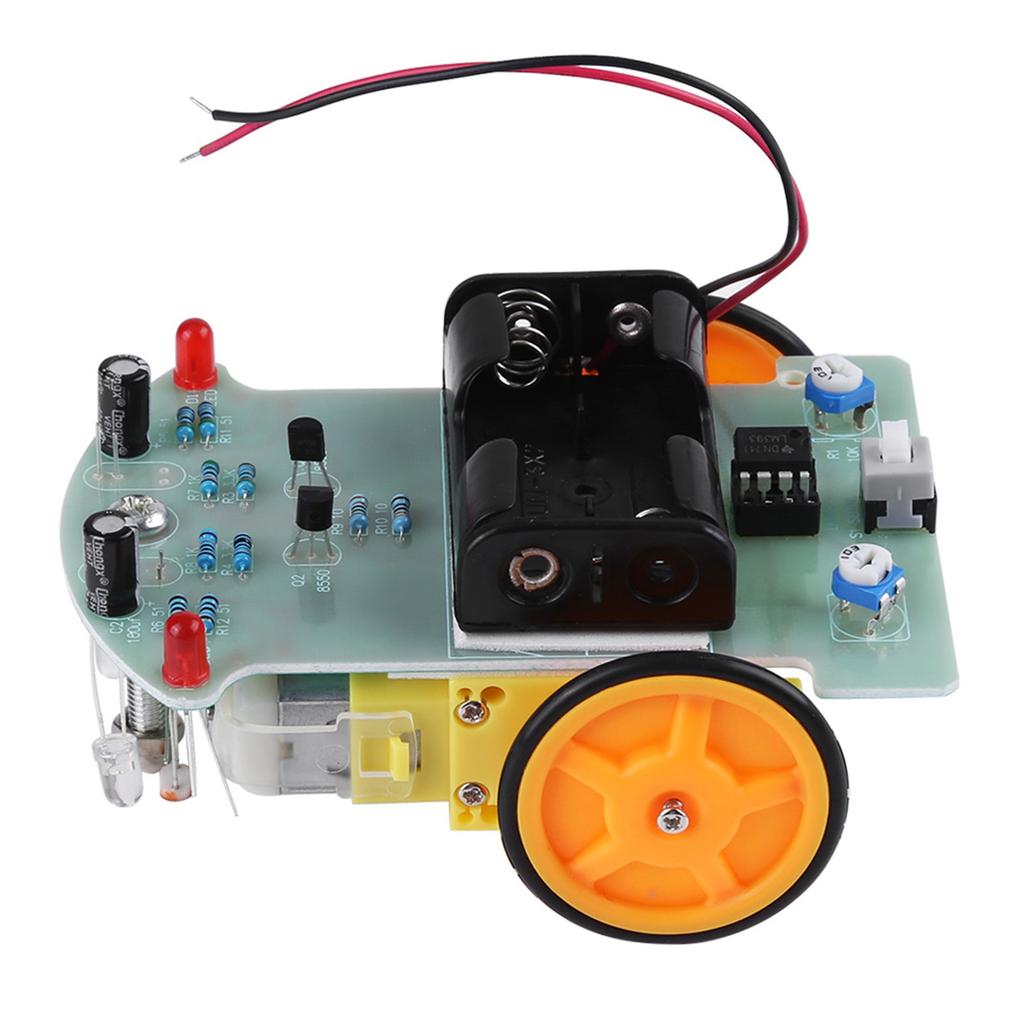

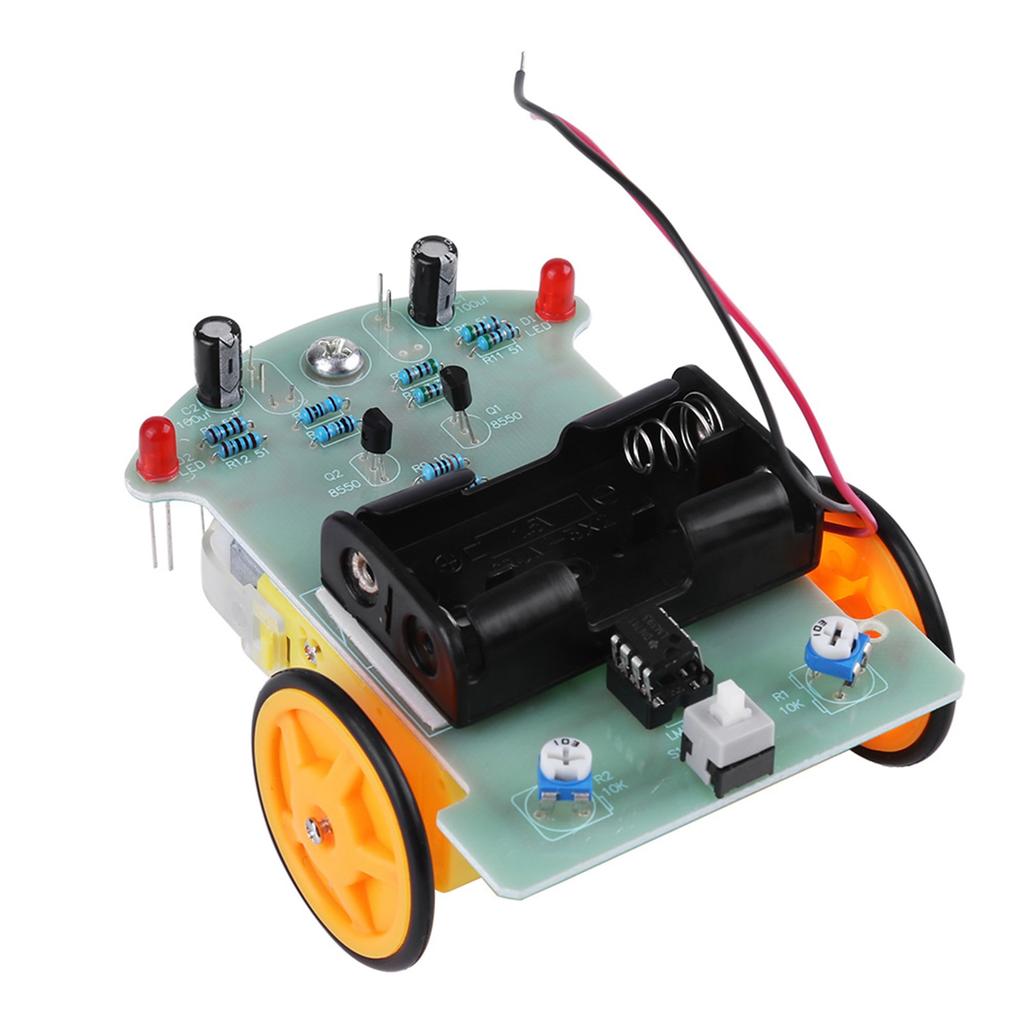

Merkmale:
Dieses intelligente Verfolgungsauto-DIY-Kit kann Ihnen helfen, sich mit der Mechanismustheorie vertraut zu machen und etwas über fotoelektrische Sensoren, Spannungsvergleicher, Motoransteuerschaltungen und andere verwandte elektronische Kenntnisse im Montageprozess zu lernen.
Ein lichtempfindlicher Widerstand kann die Stärke des externen Lichts erfassen, je stärker das Außenlicht, desto kleiner wird der Widerstand sein.. Wenn rotes LED-Licht auf eine weiße Fläche und eine schwarze Fläche projiziert wird, ist der lichtempfindliche Widerstand aufgrund unterschiedlicher Reflektionsraten unterschiedlich, was für die nachfolgende Schaltungssteuerung praktisch ist.
Der LM393 ist ein dualkanaliger Spannungscomparator-IC, der aus zwei unabhängigen Präzisionsspannungscomparatoren besteht.. Es wird verwendet, um zwei Eingangsspannungen zu vergleichen und die Ausgangsspannung entsprechend der Eingangsspannung zu ändern.
Der speziell gefertigte Motor hat ein Untersetzungsgetriebe und reduziert die Schwierigkeit erheblich, was ihn sehr gut für den Einsatz geeignet macht.
LM393 vergleicht zwei fotoempfindliche Widerstände und stoppt den Motor auf einer Seite, wenn ein Ungleichgewicht in den Widerständen auftritt, der Motor auf der anderen Seite dreht schneller, um das Auto wieder in die richtige Richtung zu bringen.. Der gesamte Prozess ist eine geschlossene Regelung, sodass er schnell und empfindlich steuern kann.
Montageanleitung:
Schritt 1: Schweißkreislauf
Elektrisches Schweißen ist einfacher, Schweißfolge gemäß dem
Prinzip der Komponentenebene von niedrig nach hoch, die ersten acht Schweißungen
Widerstand, ist es wichtig, ein Multimeter zu verwenden, um zu bestätigen, dass der Widerstand
Richtig.
Schritt 2: Mechanische Montage
Die rote Leitung ist mit der positiven 3V-Stromversorgung verbunden, die
gelbe Leitung Erdung, überschüssige Leitung kann für Motorleitung verwendet werden.

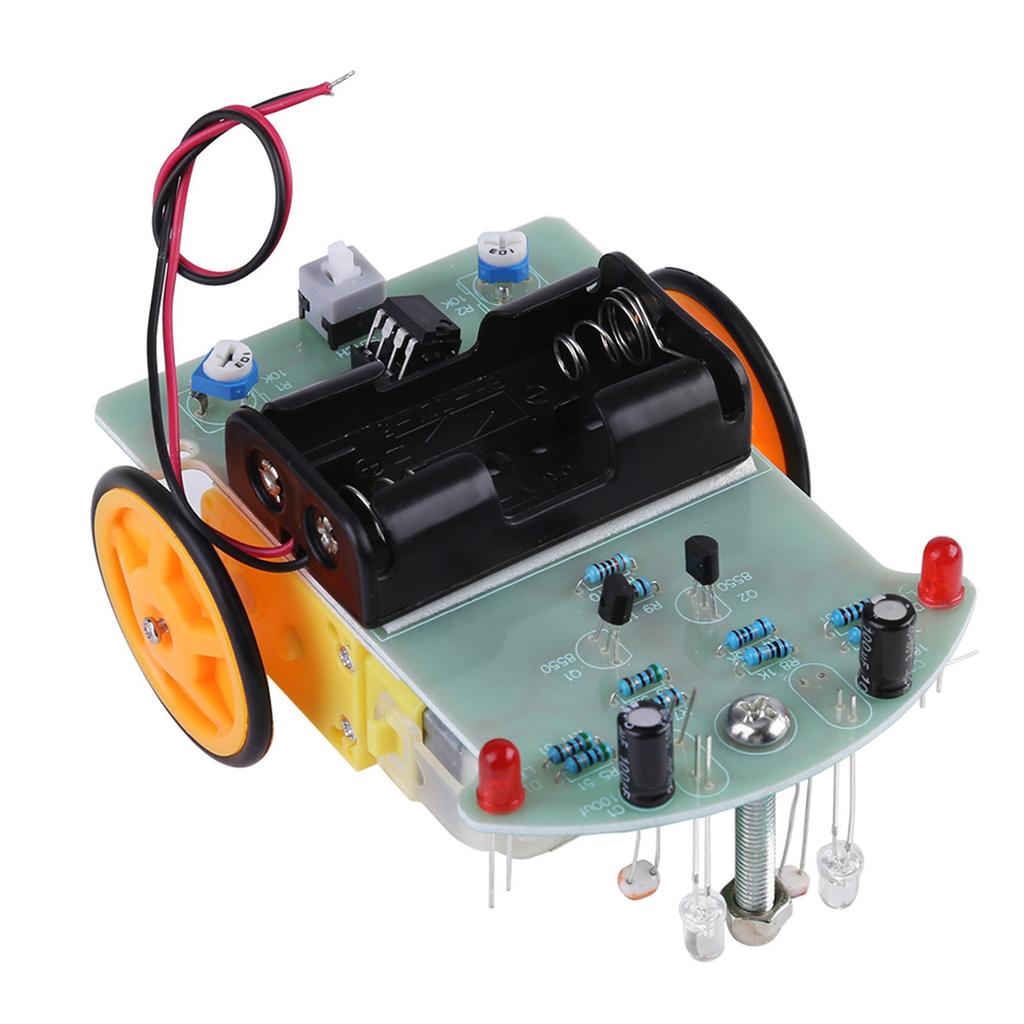

Schritt 3: Die Installation eines Photostromkreises
Lichtempfindlicher Widerstand und Leuchtdioden (Polarität beachten)
ist umgekehrt auf der Leiterplatte montiert, und der Abstand zum Massepunkt beträgt etwa 5 mm,
sowohl lichtempfindlicher Widerstand als auch Leuchtdioden sind 5 mm
Entfernung. Schließlich können Sie einen Power-Test durchführen.
Schritt 4: Fahrzeug-Debugging
Die richtige Richtung ist entlang der Universalradrichtung, wenn Sie
drücken und halten Sie den linken Fotoresistor, die Räder auf der rechten Seite von
das Auto sollte gedreht werden. Drücken und halten Sie den rechten Fotoresistor, den
Räder auf der linken Seite des Autos sollten gedreht werden, wenn das Auto fährt
zurück, kann auch die Verkabelung zweier Motoren tauschen, wenn die eine Seite normal und die
andere Seite sichern, solange Sie die Verkabelung der Rückseite tauschen können.
Paket beinhaltet:

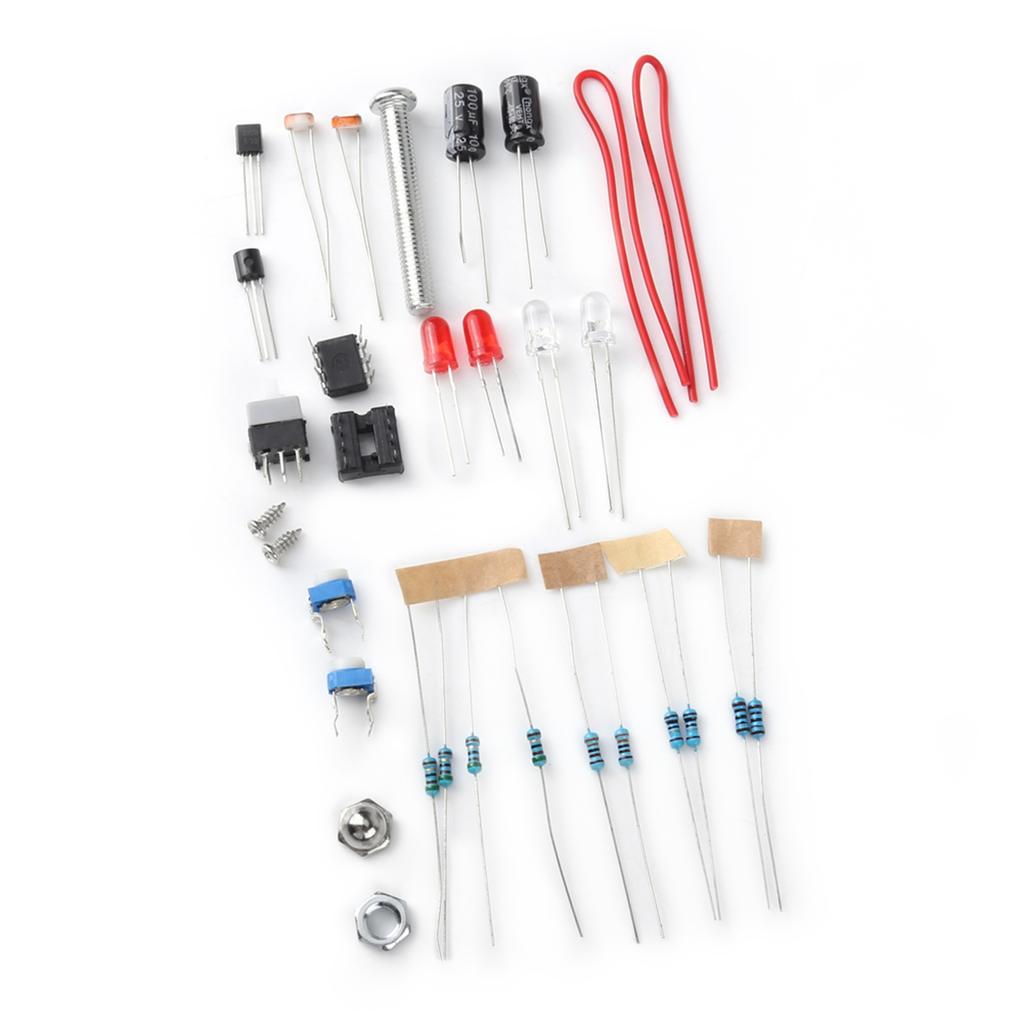

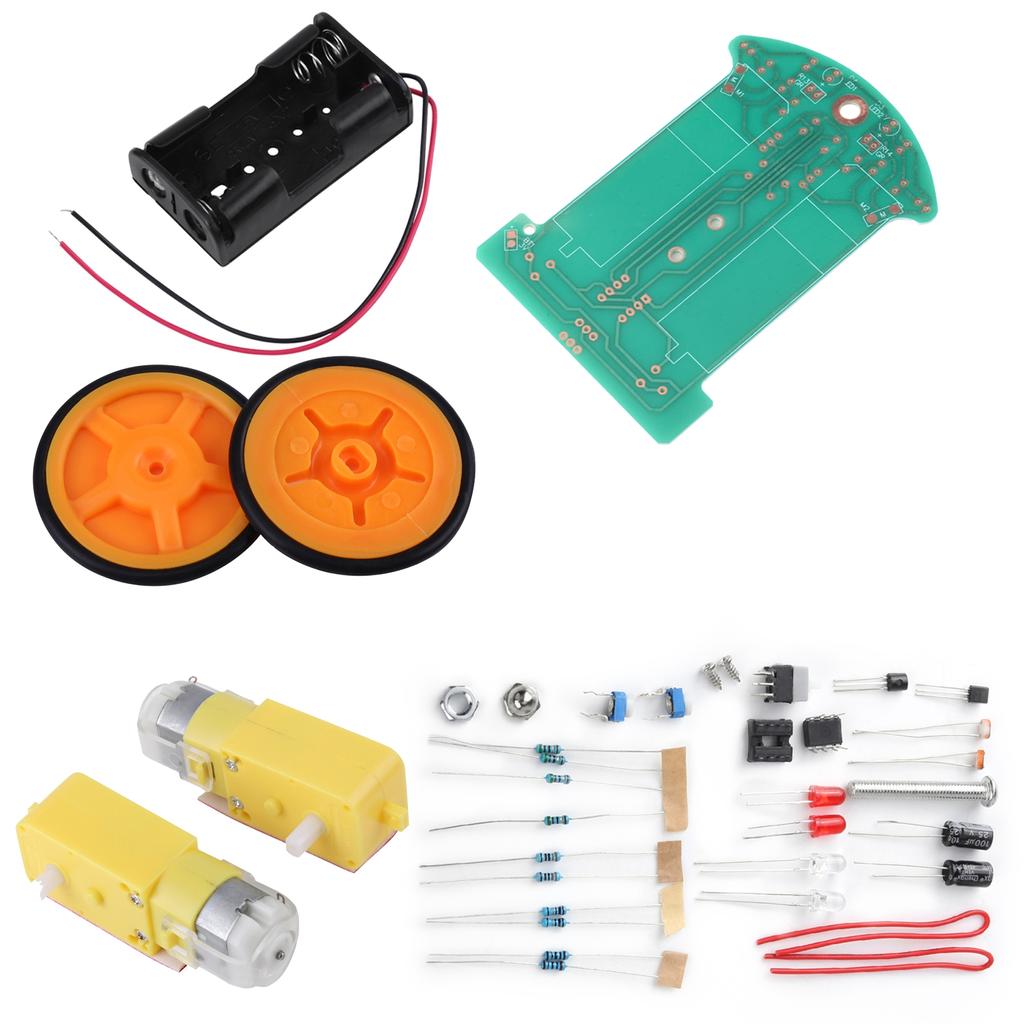

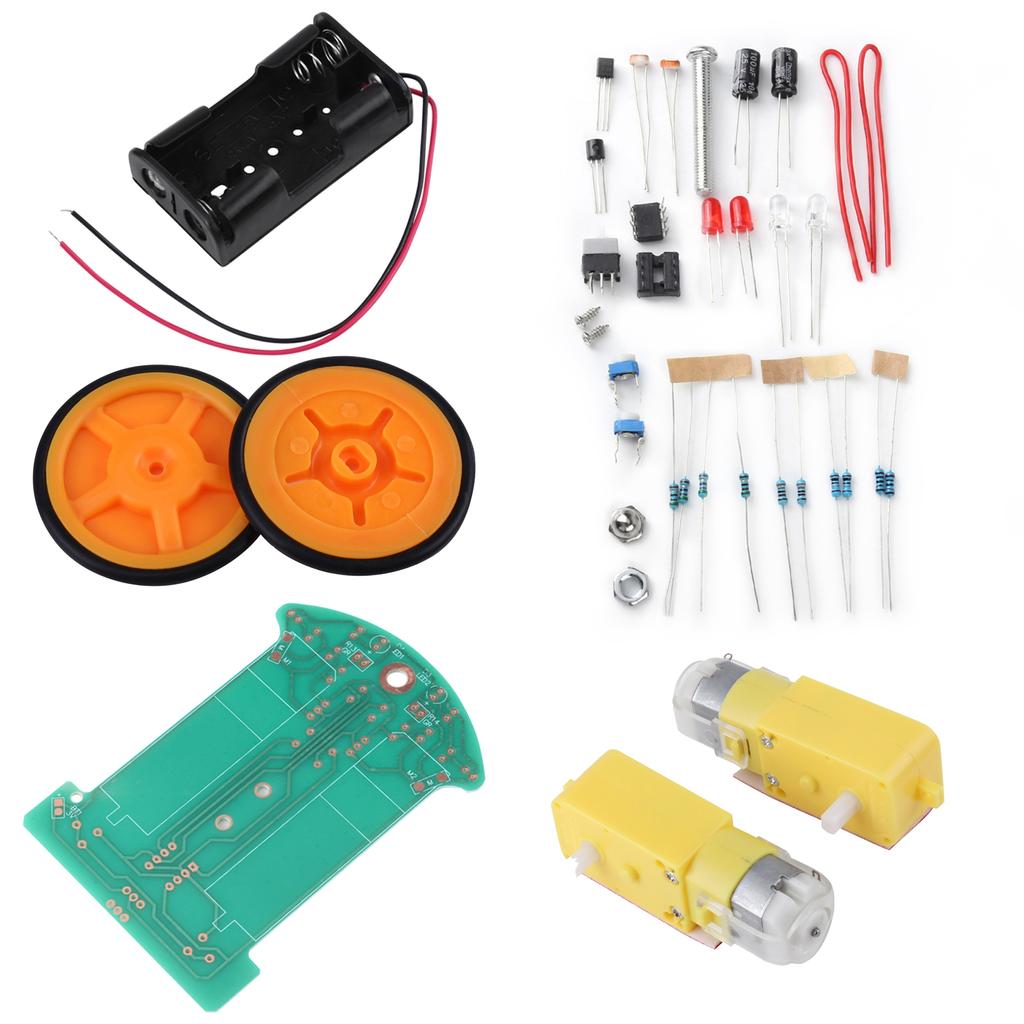

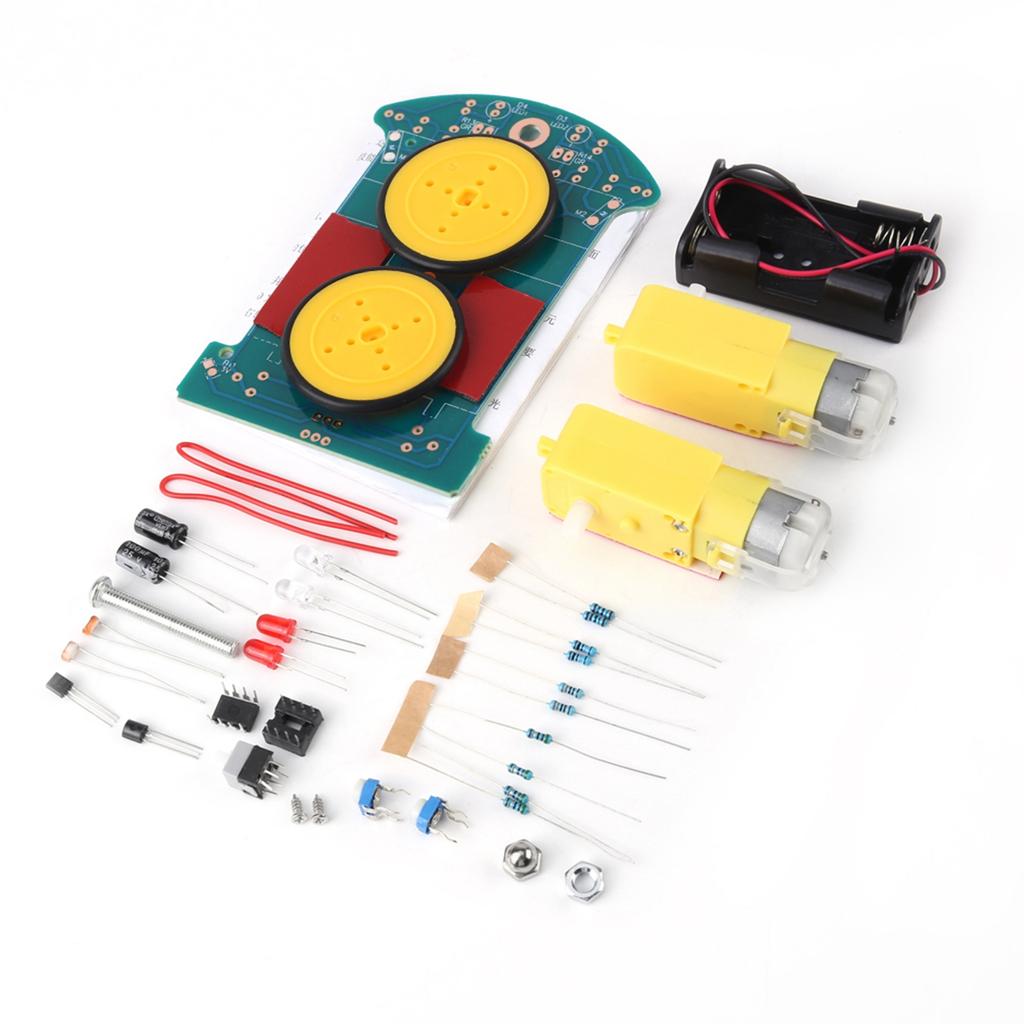

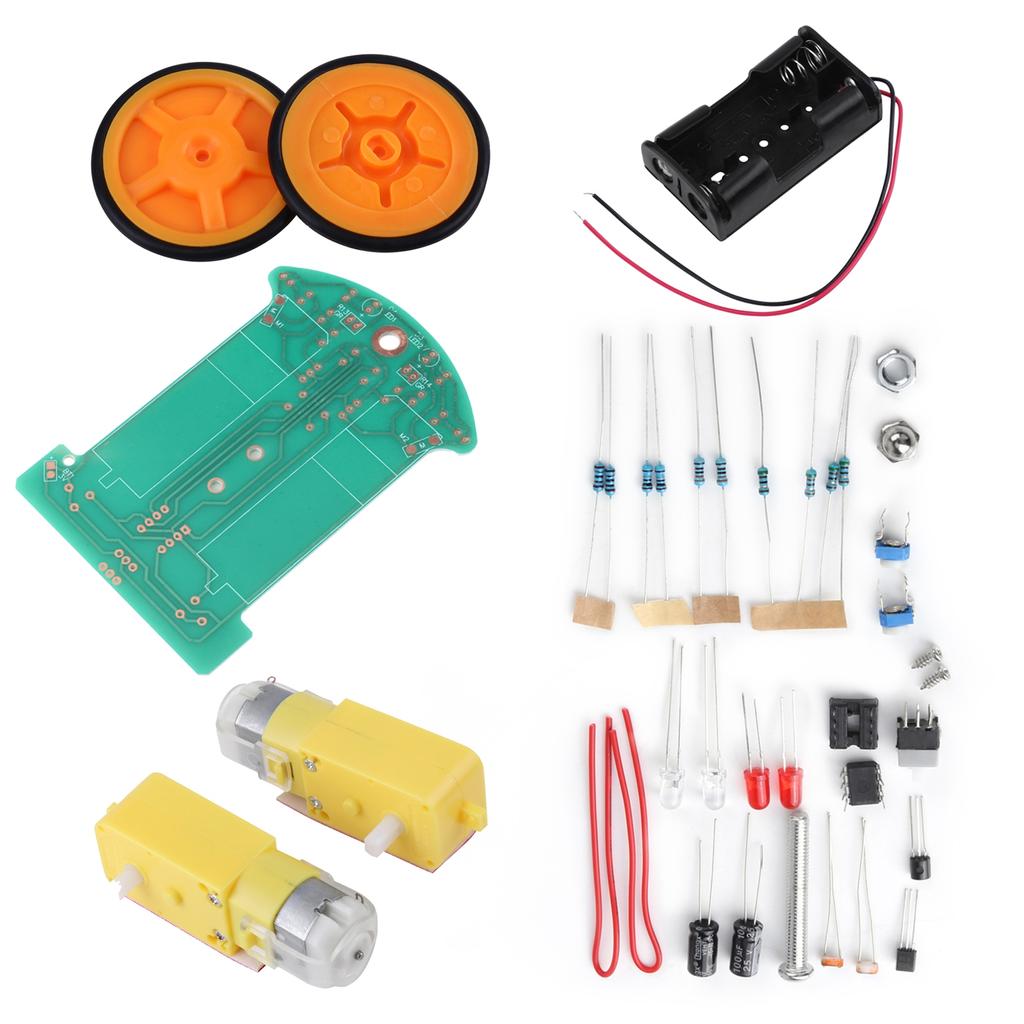

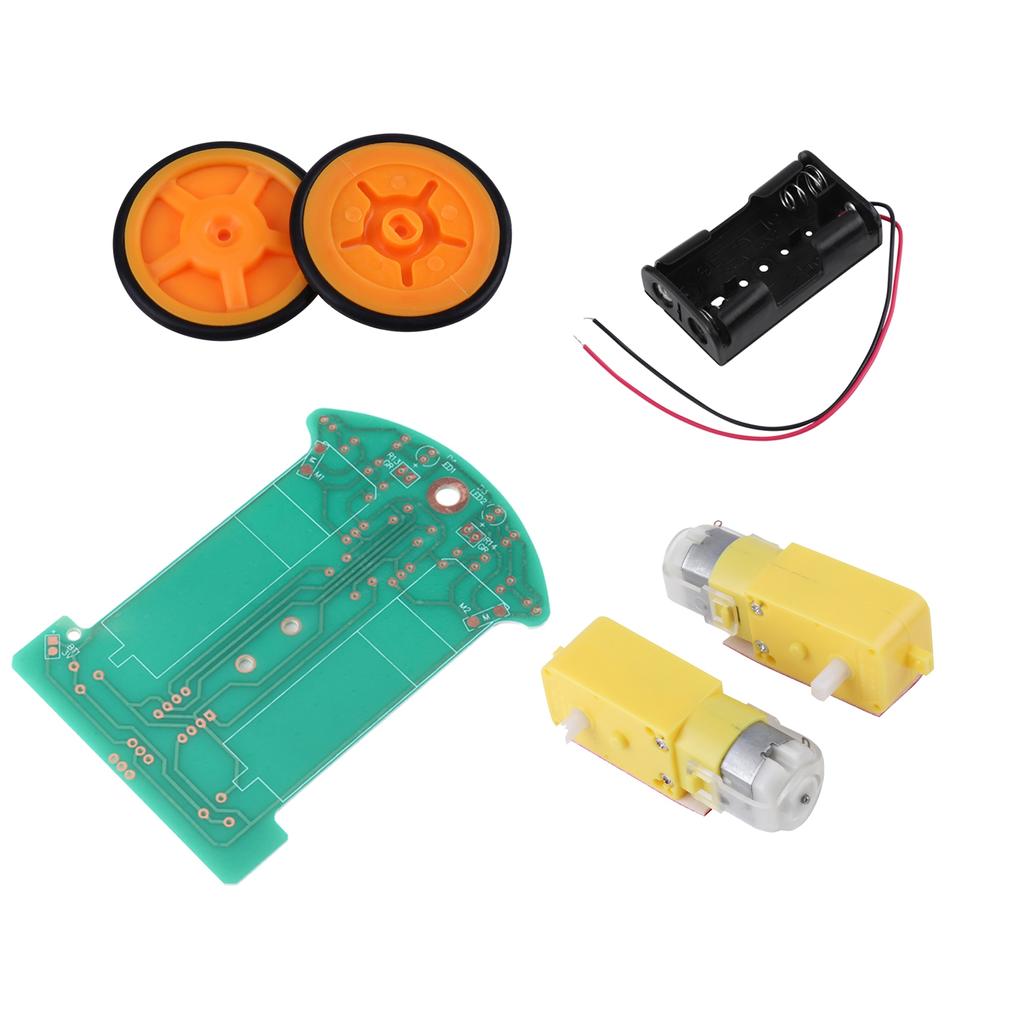

1 x Smart Car DIY Set (Zerlegte Teile)
Hinweis:
.
Rückerstattung bei Nichtlieferung
