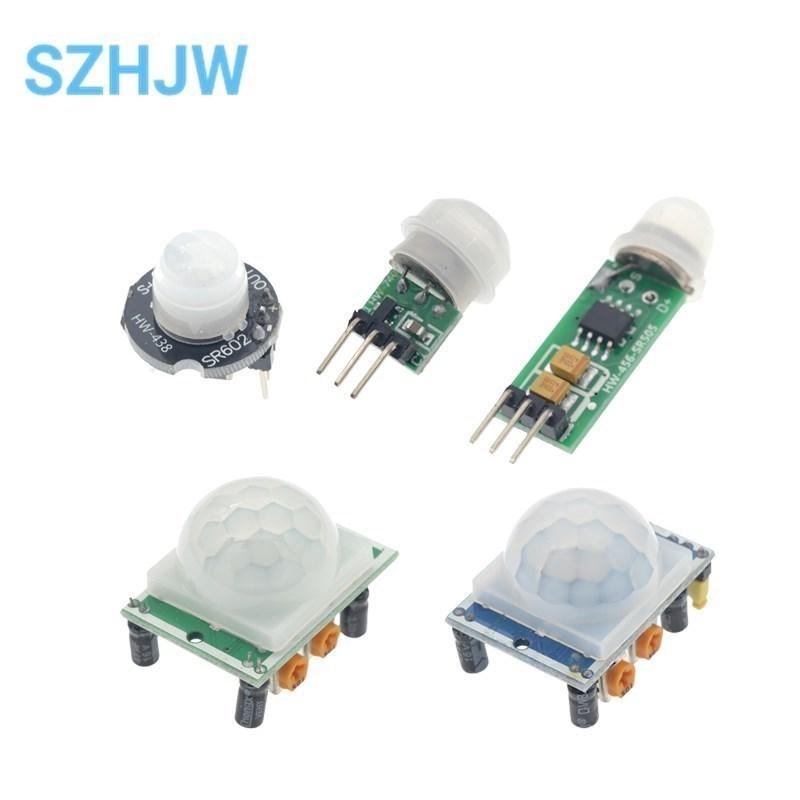

Produktbeschreibung

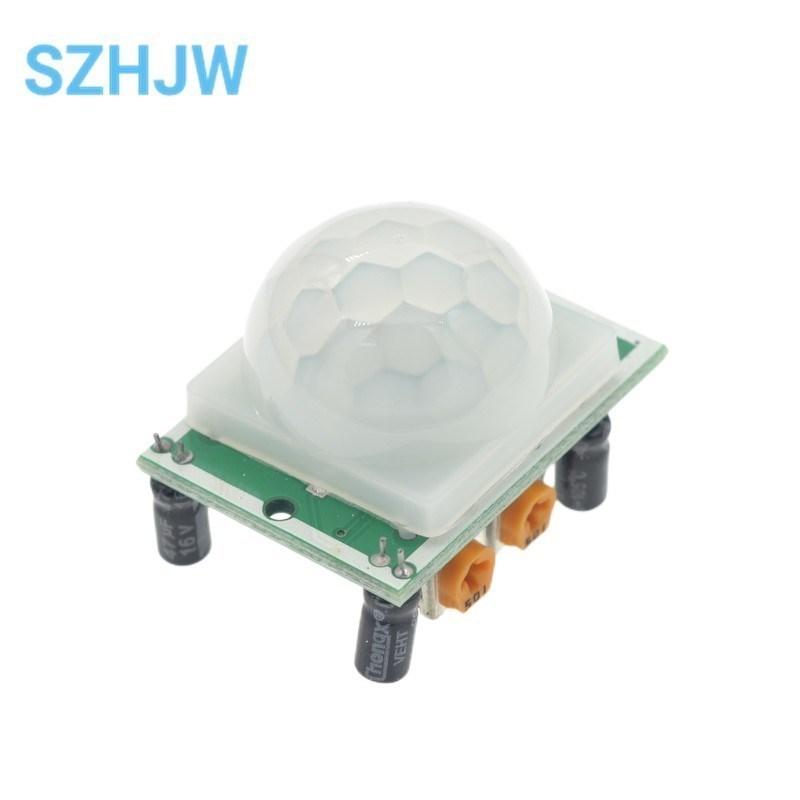

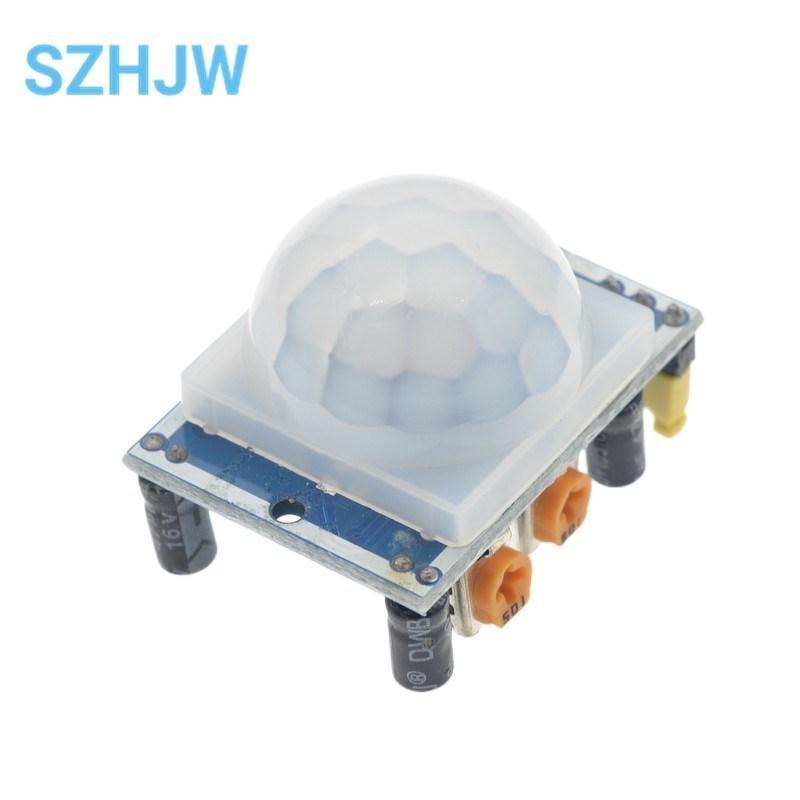

HC-SR501
1. Betriebsspannung: DC5V bis 20V2. statischer Stromverbrauch: 653. Ausgangspegel: Hoch 3,3V, Niedrig 0,4V. Verzögerungszeit: einstellbar (0,3 Sek. ~18 Sek.)5. Die Embargozeit: 0,2 Sekunden6. Trigger-Modus: l nicht wiederholbar, h kann wiederholt werden, der Standardwert für h7. Induktionsbereich: weniger als 120 Grad Kegelwinkel, bis zu 7 Meter8. Arbeitstemperatur:- -15~+709. Leiterplattenabmessungen: 32*24mm, Schraubenloch 28mm, Schraubendurchmesser 2mm, Induktion der Linsenabmessungen: (Durchmesser): 23mm (Standard)Merkmale:
1. automatisch: Wenn jemand den Erfassungsbereich betritt, ist der Eingangspegel hoch, Personen, die den Induktionsbereich verlassen, werden automatisch verzögert, um den hohen Pegel zu schließen. Ausgang niedriges Niveau.2. Lichtsteuerung (wahlweise): -Modul, um einen Standort beiseite zu legen, können Sie die Fotosteuerung oder starkes Licht während des Tages ohne Induktion einstellen. Die Lichtsteuerung ist eine optionale Funktion, werkseitig ist kein Lichtwiderstand eingebaut. Wenn Sie möchten, kaufen Sie bitte den installierten Fotowiderstand.3. Zwei Trigger-Modi: l nicht wiederholbar, h kann wiederholt werden. Die Jumper-Option ist standardmäßig auf h.A eingestellt. Nicht wiederholbarer Trigger-Modus: Nachdem der Sensor einen hohen Pegel ausgibt und die Verzögerungszeit abgelaufen ist, wechselt der Ausgang automatisch von einem hohen auf einen niedrigen Pegel.B. kann getriggerte Weise wiederholen: dass Induktionsausgang hohes Niveau Hou, in Verzögerungszeit Absatz innerhalb, wenn hat Mensch in seinem Induktionsbereich innerhalb von Aktivitäten, seine Ausgabe wird auf hohem Niveau gehalten worden, bis Menschen verlassen Hou nur Verzögerung wird hohes Niveau wird niedriges Niveau (Induktionsmodul Erkennung auf den Menschen von jeder Zeit Aktivitäten Hou wird automatisch verlängert eine Verzögerung Zeit Absatz, und schließlich einmal Aktivitäten der Zeit für Verzögerung Zeit der Startpunkte).4. Induktions-Blackout-Zeit (defaulteinstellung: 0,2 Sek.): Nach jeder Induktion wird das Induktionsmodul ausgegeben (hohes Niveau niedriges Niveau), Sie können sofort eine Blackout-Zeit einstellen, während dieser Zeit empfängt der Sensor kein Sensorsignal. Diese Funktion kann erreicht werden (Sensorausgang und Blockadezeiten) Das Intervall zwischen der Arbeit, kann auf Intervallerkennungsprodukte angewendet werden; Gleichzeitig kann diese Funktion verschiedene Störungen der Last während des Schaltvorgangs unterdrücken.5. Großer Betriebsspannungsbereich: Standardspannung DC5V bis 20V6. Energieverbrauch: Ruhestrom 65, besonders geeignet für batteriebetriebene Geräte.7. High-Level-Signalausgang: kann einfach an den Stromkreis 1 angedockt werden.: Netzteil2: Hoher und niedriger Ausgangspegel3 Strom negativH: wiederholbare AuslöserL: nicht wiederholbare Auslöser CDS: FotokontrolleGebrauchsanweisung:1. Das Induktionsmodul schaltet sich nach der Initialisierung etwa eine Minute lang ein. Dieses Modul kann im Intervall von 0 bis 3 Mal ausgegeben werden, eine Minute nach dem Eintritt in den Standby-Modus.2. Direkte Sonneneinstrahlung sollte so weit wie möglich vermieden werden. Störquellen, wie z. B. Beleuchtung in unmittelbarer Nähe der Linsenoberfläche des Moduls, sollten ebenfalls vermieden werden, um Störsignale und Fehlfunktionen zu verhindern.; unter Nutzung der Umgebung, soweit wie möglich, um die Bewegung des Windes zu vermeiden, wird der Wind Störungen für den Sensor verursachen.3. Induktionsmodul mit Doppel-Yuan-Sonde, Fenster der Sonde rechteckig, Doppel-Yuan (a, Yuan b Yuan) befindet sich in der längeren Richtung der Enden, wenn ein Mensch von links nach rechts oder von rechts nach links geht, erreicht das Infrarotspektrum die Zeit von Double Yuan, und die Entfernung hat einen schlechten Wert, der schlechte Wert ist größer, die Induktion ist empfindlicher, wenn ein Mensch von vorne zur Sonde oder von oben nach unten oder von unten nach oben geht, erkennt Double Yuan nicht die Änderungen der Entfernung des Infrarotspektrums, hat keinen schlechten Wert, daher ist die Induktion nicht empfindlich oder funktioniert nicht ; Wenn der Sensor installiert ist, sollte er die beiden Richtungen und die Richtungen menschlicher Aktivitäten so weit wie möglich abtasten, um sicherzustellen, dass menschliche Durchgänge durch beide Sensoren erfasst werden.. Um den Erfassungswinkel zu vergrößern, verwendet dieses Modul Kreislinsen und auch Sensoren auf allen Seiten, aber in beide Richtungen oben und unten sowie links und rechts ist der Erfassungsbereich immer noch stark, die Empfindlichkeit ist hoch, es muss immer noch so weit wie möglich gemäß den oben genannten Anforderungen installiert werden. HC-SR505 HC-SR505 kleines Erfassungsmodul basiert auf Infrarottechnologie, automatische Steuerungsprodukte, hohe Empfindlichkeit, hohe Zuverlässigkeit, extrem klein, Betriebsmodus mit extrem niedriger Spannung. Weit verbreitet in der automatischen Erfassung verschiedener elektrischer Geräte, insbesondere bei batteriebetriebenen automatischen Steuerprodukten. Technische Parameter:Betriebsspannungsbereich: DC4,5-20 V

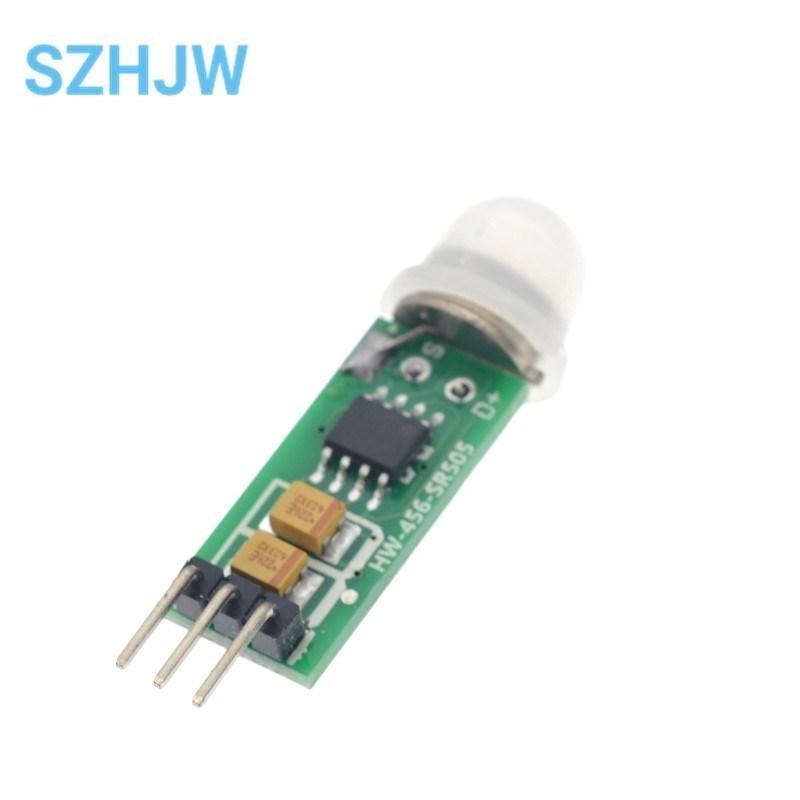

Statischer Strom: <60uA
Ausgangspegel: Hoch 3.3V / Niedrig 0V
Auslösen: wiederholbarer Trigger (Standard)
Verzögerungszeit: Standard 8S + -30% (kann im Bereich von wenigen Zehnteln - Dutzenden von Minuten angepasst werden)
Abmessungen der Leiterplatte: 10 * 23mm
Induktionswinkel: <100 Grad Kegelwinkel
Induktion-Entfernung: 3 Meter
Arbeitstemperatur: -20 - +80 Grad
Abmessungen des Sensorobjektivs: Durchmesser: 10 mm (Standard)Merkmale:
Automatische Induktion: Um den Erfassungsbereich des Ausgangs einzugeben, ist hoch, Personen verlassen den Sensorbereich automatisch verzögerungshoch, Ausgabe niedrig. Ultra-kleine Größe.
Wiederholbarer Trigger: Der Sensorausgang hoch, die Verzögerungszeit, wenn es menschliche Aktivität in seinem Erfassungsbereich gibt, bleibt der Ausgang hoch, bis die Menschen nach der hohen variablen Verzögerung lOW gehen (automatisch erweitertes Sensormodul erkennt den menschlichen Körper nach jeder Aktivität eine Verzögerungsperiode, und das letzte Mal, wenn ein Ereignis der Beginn der Verzögerungszeit ist).
Großer Betriebsspannungsbereich: die Standardbetriebsspannung DC4,5V-20V.
Mikroleistung: Ruhestrom <50 Mikroampere, insbesondere für batteriebetriebene automatische Steuerungsprodukte.
Ausgang hohes Signal: einfaches Andocken und alle Arten von Schaltungen. Anwendungen:
Körper-Induktionslampen
Körpersensoren Spielzeug
Security-Produkte
Industrielle Automatisierung und Steuerung
Automatische Erfassung elektrischer Betriebsmittel
Batteriebetriebene Automatiksteuerung

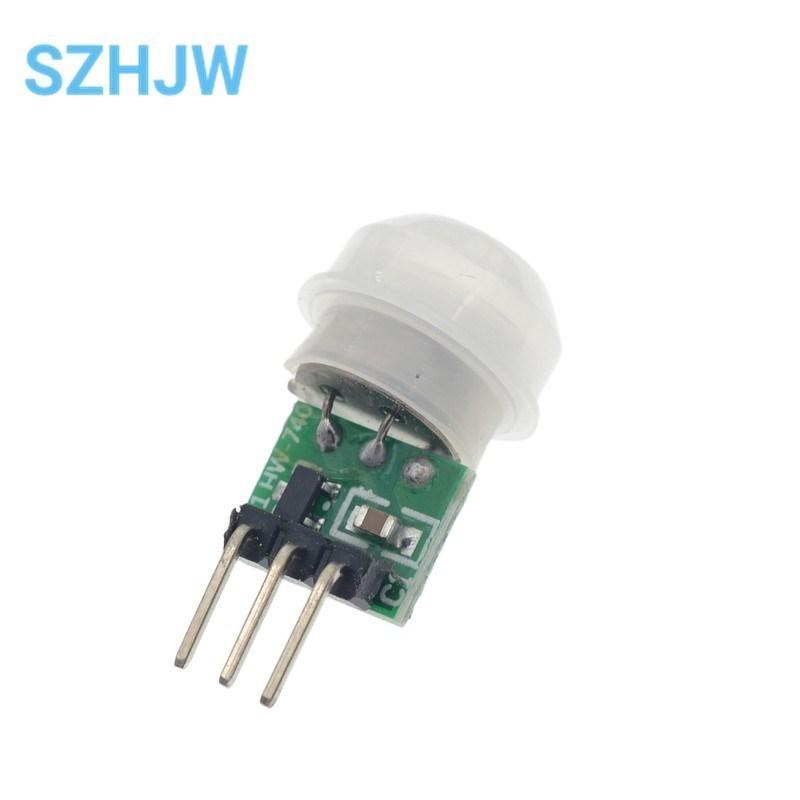

Mini PIR-Sensor
Produkteigenschaften:1. Geringer Stromverbrauch, geringe Größe, einfach zu installieren2. Interne Verwendung digitaler Signalverarbeitung, starke Störunterdrückung 3. Hohe Empfindlichkeit, Zuverlässigkeit und kann in der automatischen Sensorschaltung weit verbreitet sein
4. Wiederholbarer Trigger-Modus: Das heißt, nachdem die Induktionsausgabe hoch ist, bleibt die Ausgabe während der Verzögerungszeit hoch, wenn sich der Körper in ihrem Erfassungsbereich befindet, bis die Person nach Ablauf der Verzögerung auf ein niedriges Niveau zurückfällt. (Das heißt, das Sensormodul erkennt automatisch eine Verzögerungsperiode nach jeder Aktivität des menschlichen Körpers und nimmt die letzte aktive Zeit als Ausgangspunkt für die Verzögerungszeit).Technische Parameter:Betriebsspannung: Gleichstrom 2,7-12 V;
Statischer Stromverbrauch: <0,1 mA;
Verzögerungszeit: 2 Sekunden;
Zeit blockieren: 2 Sekunden;
Trigger-Modus: wiederholbar;
Erfassungsbereich: ≤ 100 Grad Kegelwinkel, 3-5 Meter; (je nach Objektiv)
Arbeitstemperatur: -20 - + 60 °C
Abmessungen der Leiterplatte: 10mm * 8mm
Modulobjektiv: kleine Linse

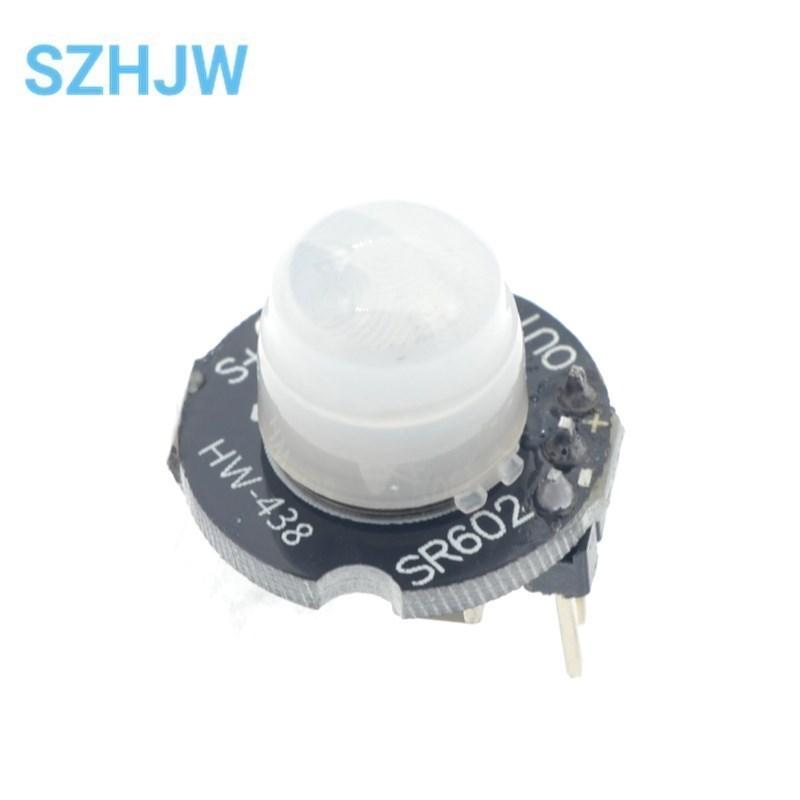

SR602
Arbeitsparameter:
Pyroelektrisches Infrarot-Sensormodul für den menschlichen Körper, Modell: SR-602Erfassungsabstand: bis zu 5 Meter; empfohlen 0-3,5M.Ausgabe: Hoher Pegel, H=3,3V, L=0V Gleichstromversorgung: 3,3V-15VRuhestrom: 20µAMerkmale und Anwendungen:Dieses Modul hat eine hohe Empfindlichkeit, eine schnelle Reaktion, einen geringen statischen Stromverbrauch, eine geringe Größe, ist einfach zu installieren und wird installiert. Die Linse, der Stiftleistenanschluss wurde gelötet, und die Stromversorgung wird ohne Debugging bereitgestellt.. Kann für Körper-Sensorleuchten, Alarme, Sicherheit, Zugangskontrolle, On-Demand-Bildgebung, automatische Geräte für Landwirtschaft, Forstwirtschaft und Bergbau verwendet werden. Kernpunkte:1. Die High-Level-Zeit der Ausgabe dieses Produkts ist einstellbar, von 2,5 Sekunden bis 1 Stunde, die werkseitig eingestellte Ausgangszeit. Sie beträgt 2,5 Sekunden, und Sie können einen Chipwiderstand ändern, wenn Sie ihn ändern müssen.. Bitte lesen Sie den Widerstandswert, der der typischen Verzögerungszeit entspricht. Beziehen Sie sich auf das entsprechende Formular unten.2. Blockierzeit, 2 Sekunden, nicht einstellbar.3. Die Fabrik ist als wiederholbarer Auslöser definiert und kann nicht geändert werden.4. Die Versorgungsspannung dieses Moduls beträgt 3,3 V bis 15 V, und die Grenzspannung liegt bei 2,8 V bis 18 V.5. Das Timing der Modulausgabe beträgt: Ausgabe High-Pegel für 2 Sekunden nach dem Einschalten, dann Low, Eintritt in den Standby-Modus. Wenn die Verzögerungszeit geändert wird, erhöht sich die Zeit, nach der das Modul nach dem Einschalten ein hohes Niveau ausgibt, entsprechend, was alsDie Startzeit nach dem Eintritt in den normalen Arbeitszustand nach der Stromversorgung erhöht sich.6. Nach der Installation des lichtempfindlichen Elements funktioniert es tagsüber nicht, arbeitet nachts, enthält keine lichtempfindlichen Komponenten und funktioniert den ganzen Tag (Es gibt keine Fotodioden auf dem Modul, bitte kaufen Sie separat bei Bedarf. Empfohlen: gewöhnliche F3-Fotodiode)Es wird davon ausgegangen, dass kein lichtempfindliches Element installiert ist.7. Dieses Modul ist sehr empfindlich, achten Sie auf die Einbaulage, versuchen Sie, die Wärmequelle Strahlungsquelle zu vermeiden (Luftauslass / direkte Sonneneinstrahlung)8. Die Empfindlichkeit dieses Moduls ist einstellbar, und Sie müssen einen Chipwiderstand wechseln. Bitte lesen Sie die entsprechende Tabelle unten für Details.grid.9. Beim Löten mit 220V gewöhnlichem Lötkolben ist es notwendig, das Netzteil vor dem Schweißen zu trennen. Es wird empfohlen, einen 24V Niederspannungs-Lötkolben zu verwenden, wie z.B. den heimischen weißen Licht 936.
10. Wenn Sie der MCU folgen und die Lampe anschließen, lesen Sie bitte den Referenzschaltplan unten.
