HINWEIS: Dieses W680 12-Bay NAS M-ATX-Motherboard unterstützt die vPro-Funktion, aber diese vPro-Funktion erfordert eine Kombination aus Chipsatz, BIOS, Netzwerkkarten-Chip und CPU.
Für den Motherboard-Chipsatz werden Q670 & W680 benötigt.;
Für das BIOS sind spezielle Einstellungen erforderlich.;
Für den NIC-Chip wird i226-LM benötigt.;
Für die CPU sollte es ein i5 1x500 oder höher sein, und eine integrierte Grafikkarte ist erforderlich.. (Es wird von F-Serie CPUs nicht unterstützt)
Bitte VOR GEBRAUCH BEACHTEN:
Das W680 12-Bay NAS-Board ist kompatibel mit Intel Core i3/i5/i7 der 12./13./14. Generation.. Desktop-Prozessoren, und wir empfehlen die Desktop-Prozessoren der T-Serie, die energieeffizienter sind, die grundlegende TDP beträgt 125W.
W680 ist ein von Intel geplanter kommerzieller Chipsatz, unterstützt normalen Desktop-Speicher/Nicht-ECC-Speicher und ungepufferten ECC-Speicher. (REG ECC wird nicht unterstützt).
PCIE5.0 x16-Signal von der CPU, jedes ist ein 16x-Signal, aber wenn 2 PCIE-Peripheriegeräte mit 16x-Signal gleichzeitig eingesetzt werden, wird es automatisch auf PCIE4.0 x8-Signal umgestellt.
Da einige Systeme noch nicht mit dem Maverick AQC113 10GbE NIC-Chip kompatibel sind, bestätigen oder erkundigen Sie sich bitte vor dem Kauf beim Kundenservice, ob das System, das Sie verwenden werden, mit dieser Karte kompatibel ist.
Das Motherboard benötigt sowohl 24-PIN- als auch 8-PIN-Stromanschlüsse zum Einschalten. (Auf der Platine befindet sich außerdem ein 4-Pin-Anschluss, um die Stromversorgung der CPU zu verstärken.) Es wird ein paar Minuten dauern (3-10 Min.) Damit das Motherboard die Speicherinformationen beim ersten Einschalten lesen kann, haben Sie bitte Geduld.. Wenn Sie die BIOS-Seite aufrufen müssen, halten Sie beim Hochfahren die Taste „ENTF“ gedrückt.
Wenn Sie weitere Fragen haben, machen Sie sich bitte keine Sorgen, senden Sie Ihre Fragen bitte an den Kundenservice, wir haben ein professionelles technisches Team, das Ihnen bei der Lösung des Problems hilft.
Empfehlungen zur Speicherkühlung:
Es ist mit Crucial-Speicher kompatibel
Es ist mit Samsung-Speicher kompatibel

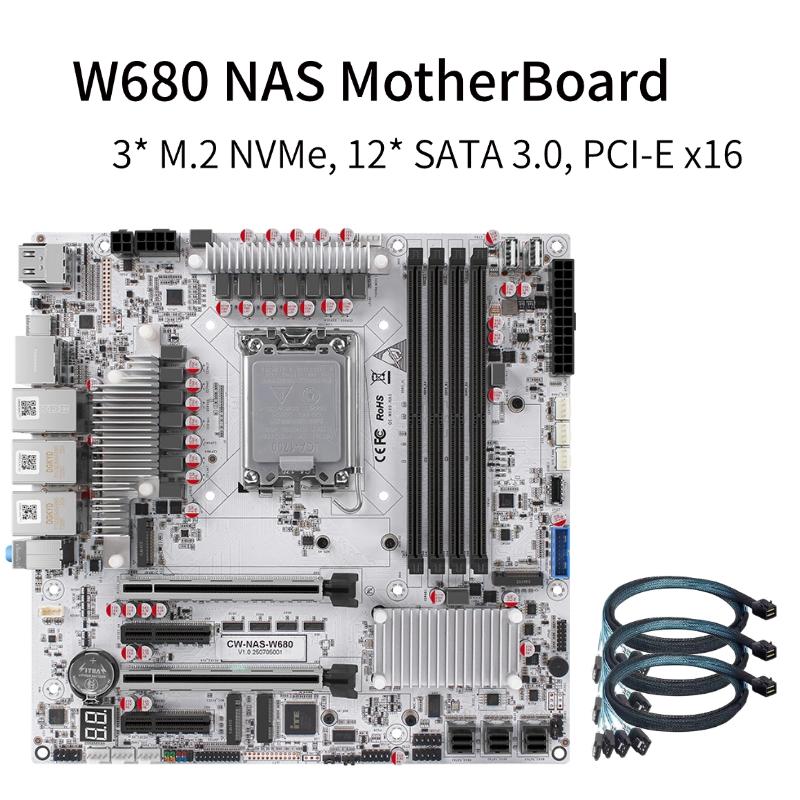

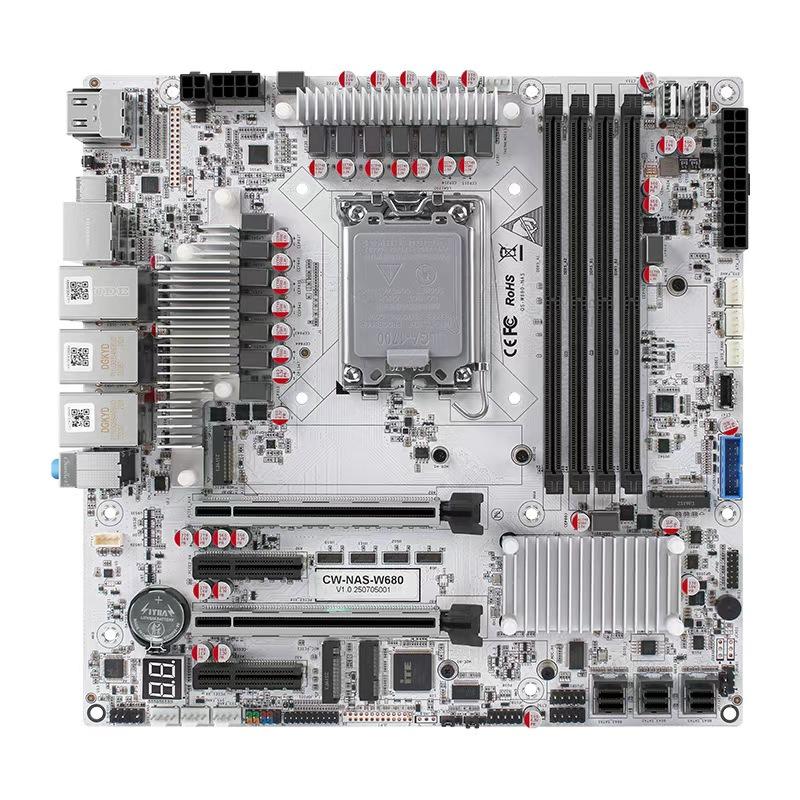

Highlights des W680 Micro-ATX-Motherboards:
9.6" x 9.6" (244mm x 244mm) Standard-M-ATX-Board, kompatibel mit CPU-Kühlern der LGA 1700-Serie.
1* Maverick AQC113 10GbE NIC-Chip, 1* Intel i226-V 2,5G RJ45-Netzwerkanschlüsse.
1* Intel i226-LM 2,5G RJ45-Netzwerkanschluss zur Unterstützung der Intel vPro Remote-Management-Funktion.
2* HDMI2.0 (4K 4096x2160@60Hz) und 2* DP1.4-Anschlüsse (8K 7680x4320@60Hz) und 1* Typ-C (8K 7680x4320@60Hz) um fünf Monitore zu unterstützen.
1* Typ-C 10 Gbit/s Rate (Datenübertragung und DP-Display unterstützen), 4* USB3.2 mit 10 Gbit/s, 2* USB2.0-Anschlüsse.
Eine eingebaute Typ-E-Buchse und ein Satz USB3.0-Pin-Buchsen ermöglichen die Unterstützung einer Vielzahl von Gehäusen.
Integrierte USB2.0-Schnittstelle zur Unterstützung der USB-Flash-Laufwerk-Verschlüsselung und anderer Anwendungen sowie eines Teils des Systemstarts.
Was ist im Paket enthalten?
1* W680 12-Bay NAS M-ATX Motherboard
1* I/O-Blende
3* SFF8643 Adapterkabel
