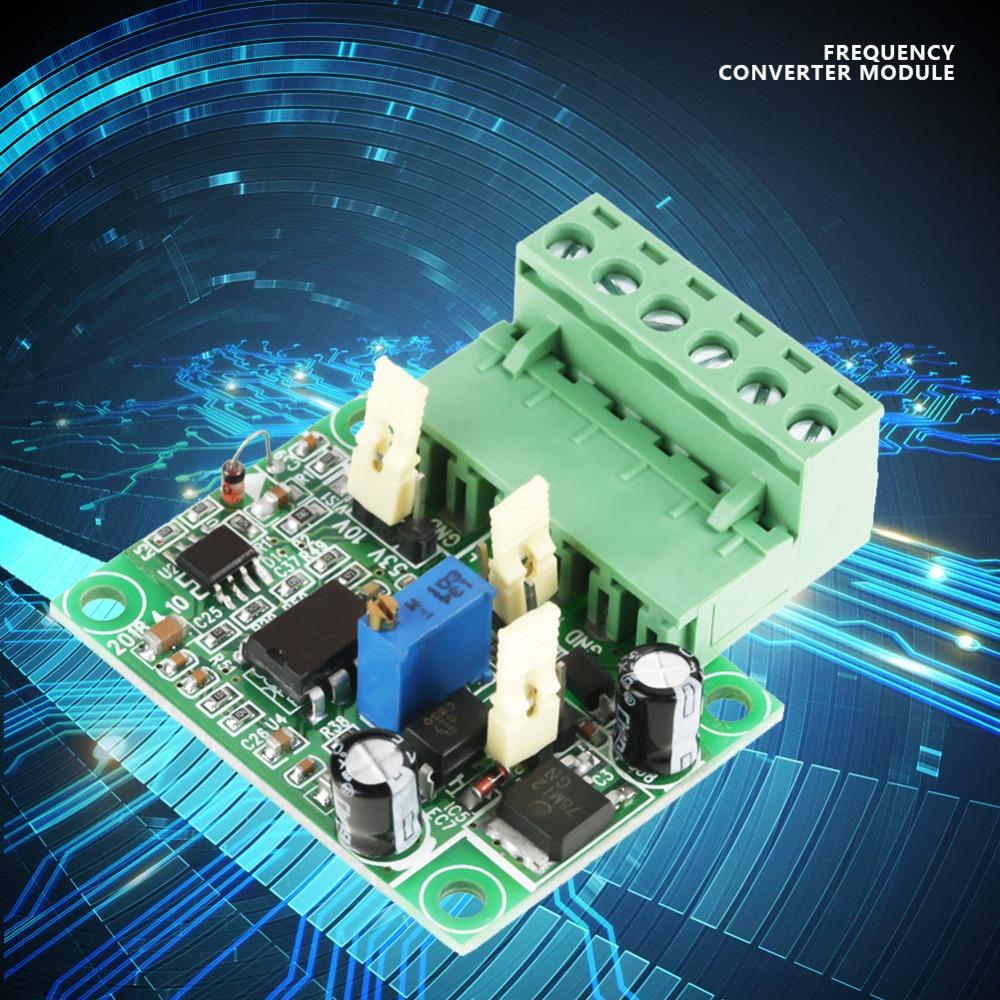

Mit Isolationswandlermodul Frequenz-Spannungswandlermodul Signalverarbeitung

Etikette:Jawohl Dieses F/V-Modul kann einen Frequenzpulsignal von 0-10 kHz in ein analoges Spannungssignal von 0-10 V umwandeln. Der Stromeingang verfügt über eine Verpolungsschutzfunktion und ist sicher zu verwenden. Kann verwendet werden, um Schnittstelle zwischen SPS und Frequenz zu konvertieren, oder Bewegungssteuerungskarte und Wandlerschnittstelle passend zu Steuerungsgelegenheiten. Die Ausgangsspannung kann fein eingestellt werden, der Potentiometer kann zur Kalibrierung der Frequenz und Spannung verwendet werden. Lineare Beziehung. Eingangsimpulspegel ist 3,3 V, 5 V, 24 V. Es gibt Jump Pin auf dem Board zur Auswahl, ohne jeglichen Widerstand.

Merkmale: LF abgestimmt mit dem Encoder, dreht der Encoder konstante Geschwindigkeit weiterhin mehr als 0,5 Sekunden. lf Sie müssen mit SPS abgestimmt werden, Unterstützung von NPN. Es muss geerdet sein. Signaleingang mit optischer Kopplungsisolierung, um eine Anti-Jamming-Fähigkeit zu gewährleisten. Frequenz - bis - Spannungsmodul, Reaktionszeit beträgt ca. 0,3-0,5 Sekunden. Der Eingangsspannungsbereich der Stromversorgung beträgt 12-30 VDC, mit einer Weitbereichs-Gleichstromversorgung.. Es gibt 2 Stromversorgungsmodi: 12V-Netzteil oder 15-30VDC-Netzteil, das mit einem Jumper-Pin ausgewählt werden kann. Auf der 12V-Ebene kann das Netzteil kein 12VDC verwenden und muss ein Netzteil von mindestens 15VDC oder höher verwenden. Auf 24V-Ebene muss das Netzteil 24VDC verwenden.

Spezifikationen: Stromversorgung: 12-30VDC Eingangsfrequenz:0-10 kHz Ausgangsspannung: 0-10V Reaktionszeit: 0,3-0,5 Sekunden Ausgangsstrom: 5MA Gewicht: 18g Farbe: Wie Bild gezeigt Für dich: 5*4.4*1.6cm(1,97*1,73*0,63 Zoll)

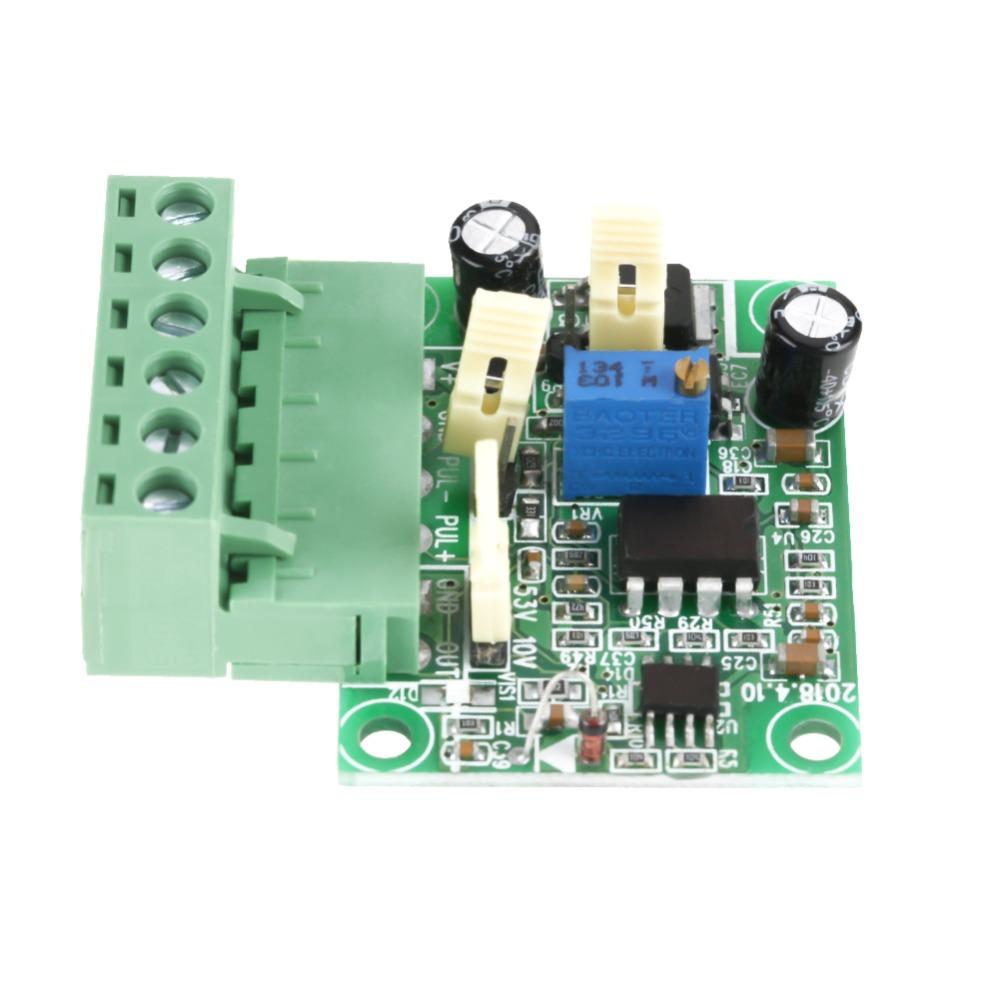

Verdrahtungsidentifikation: V+: Positive Leistungsaufnahme GND: Negative Leistungsaufnahme (Gemeinsamkeit) PUL-: Negativer Impulsfrequenz-Eingang, verbindet sich mit Impulssignal im positiven gemeinsamen Modus, verbindet sich mit Masse im negativen gemeinsamen Modus PUL+: Positiver Pulsfrequenzeingang, wird in positivem Gleichtakt an die positive Versorgungsspannung angeschlossen, wird in negativem Gleichtakt an das Signalpuls an angeschlossen GND: Negativer Spannungsausgang (Masseanschluss) OUT: Analoger Spannungsausgang

Korrespondenz: Wenn der Widerstand, der am Frequenz-Spannungs-Wandlermodul angebracht ist, in die Mittelstellung eingestellt wird, ist die Frequenz-Spannungs-Korrespondenz wie folgt:: 100 Hz = 0,1 V, mit einer Genauigkeit von 1 %.

Paket beinhaltet: 1 x Frequenz-Spannungswandler
