? Intelligente Ladestation für Elektroautos (Wallbox) 22 kW
⏳ Die wichtigsten Parameter im Überblick:
• ⚡ Ladeleistung: Maximal 22 kW mit voller Möglichkeit zur Regelung und Leistungsreduzierung auf 11 kW.
• ? Aufladekabel: Werkseitig integriert, langes Kabel 7,5 m, ausgestattet mit einem universellen Budget-Typ-2-Stecker (gemäß IEC 62196-2).
• ? Abrechnung und Messung: Integrierter zertifizierter MID-Energiezähler ermöglicht präzise Überwachung und Abrechnung des Stromverbrauchs.
• ? Konnektivität: Komplette Netzwerkausrüstung – integriertes 4G LTE Cat1 (Micro-SIM) Modem, 2,4-GHz-WLAN und ein schneller Ethernet-Anschluss.

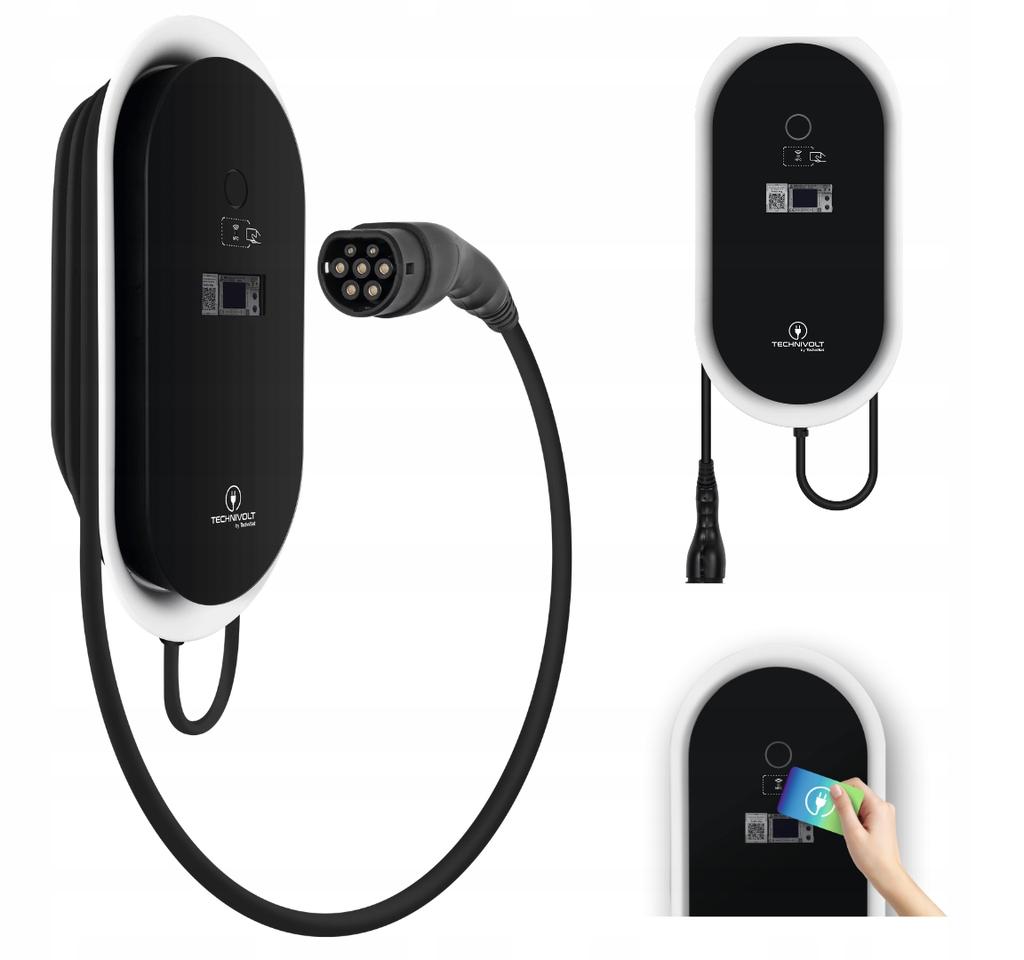

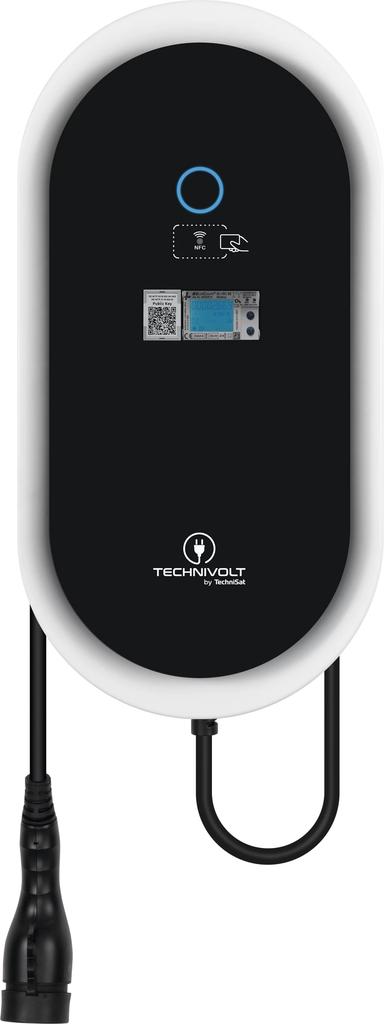

Der TechniSat TECHNIVOLT 2200 SMART PRO ist eine technologisch fortschrittliche, dreiphasige Ladestation, die dem sicheren und schnellen Laden von Elektrofahrzeugen gewidmet ist. (Elektrofahrzeuge) und Plug-in-Hybride im Lade modus 3.
Das Gerät ist für private und gewerbliche Installationen konzipiert und bietet erweiterte Funktionen zur Verwaltung der Netzwerklast sowie eine vollständige Fernsteuerung.
⚡ Was zeichnet die TECHNIVOLT 2200 SMART PRO Station aus?
• ?️ Vollständige eingebaute elektrische Schutzvorrichtungen ➡️ Maximale Sicherheit und geringere Installationskosten. Die Wallbox verfügt über ein integriertes DC-Fehlerstromerkennungsmodul und werkseitig eingebaute Überstromschutzschalter. (Leitungsschutzschalter mit Charakteristik C) und Fehlerstrom-Schutzschalter.
Das bedeutet, dass kein teurer Schutz für den Verteilerkasten gekauft werden muss.
• ? RFID-Autorisierung (MIFARE) ➡️ Schutz vor unbefugtem Zugriff. Das Laden kann nur mit kontaktlosen RFID-Karten blockiert und aktiviert werden. (ISO 14443A-Standard, Frequenz 13,56 MHz), was ideal für Tief- und halböffentliche Parkplätze ist.
• ? Lastmanagement ➡️ Heimnetzwerkschutz. Dies schützt die Hauptsicherungen des Gebäudes vor Überlastung.
• ? OCPP-Protokoll und Smart-Home-Integration ➡️ Volle Unabhängigkeit. Die Unterstützung für OCPP-Protokolle in den Versionen 1.5 und 1.6 ermöglicht die Verbindung der Station mit jedem externen Betreibersystem. (Backend). Unterstützung für Modbus-TCP, SMA SEMP und EEBUS ermöglicht die Integration in Gebäudeenergiemanagementsysteme (z. B. Photovoltaik).
• ?️ IP54 Schutzklasse und IK08 Widerstandsfähigkeit ➡️ Arbeit unter allen Bedingungen. Das feuerfeste Gehäuse aus Kunststoff und Glas ist vollständig witterungsbeständig. (IP54) und mechanische Schäden (IK08). Es kann in Temperaturen von -25°C bis +55°C betrieben werden.
? Installationshinweise (Für den Installateur)
1. Netzstromversorgung: Die Station benötigt eine dreiphasige Stromversorgung. (AC 230/400 V, Nennstrom 32 A, Frequenz 50 Hz). Der maximale Querschnitt des Stromkabels beträgt 10 mm².
2. Kabelverschraubungen: Die Kabelverschraubung für die Stromleitung ist eine Standard-M32-Kabelverschraubung. (für Kabel mit einem Durchmesser von 15-21 mm). Die Kabelverschraubung für Datenübertragungskabel (Ethernet) ist eine M25-Kabelverschraubung (für Kabel mit einem Durchmesser von 4-9 mm).

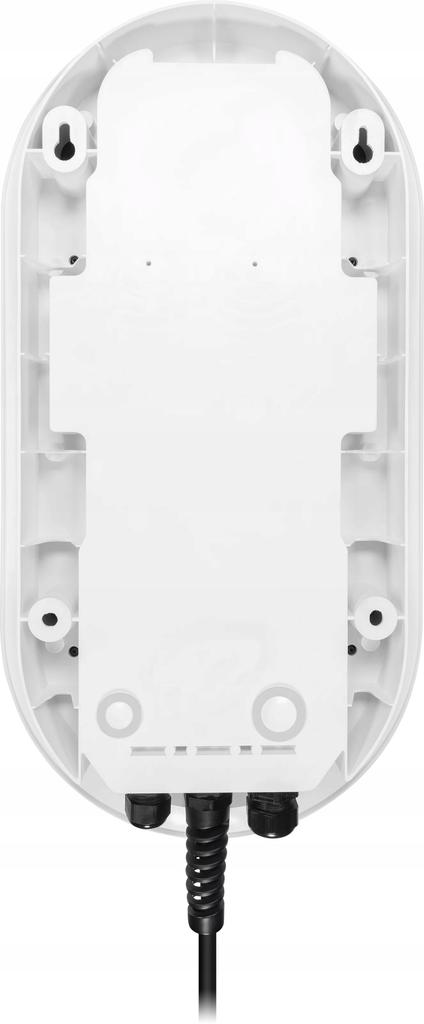

3. Montage: Wand (Eine spezielle Montagelehre und ein Satz professioneller Fischer-Dübel sind im Lieferumfang enthalten.). Die maximale Betriebshöhe der Anlage beträgt 2000 m über dem Meeresspiegel.
? Detaillierte technische Spezifikationen
• Hersteller: TechniSat
• Modell: TECHNIVOLT 2200 SMART PRO
• Artikelnummer: 0007/6303
• Lademodus: Modus 3 (gemäß IEC 61851-1)
• Ladeleistung: 22 kW (einstellbar von/bis 11 kW)
• Nennausgangsspannung: 230 / 400 V AC
• Nennstrom (maximal): 32 A
• Ausgangskabel: Integriert 7,5 m mit Typ-2-Stecker (IEC 62196-2)
• Kommunikationsfahrzeug: SPS, ISO 15118 Plug & Charge
• Netzwerkkommunikationsprotokolle: OCPP 1.5, OCPP 1.6, Modbus-TCP, SMA SEMP, EEBUS
• Drahtlose Kommunikationsstandards: 4G LTE Cat1 (Micro-SIM), WLAN (802.11 b/g/n, 2,4 GHz)
• Kabelgebundene Kommunikationsstandards: Ethernet (100Base-T)
• Auslaufschutz: Internes RCM-Modul, $I\Delta n \ge 6\text{ mA}$ Gleichstrom (DC)
• Eingangsschutz: MCB (C-Charakteristik), FI-SCHUTZSCHALTER (4P-40A-30mA, Typ A)
• Gehäusedichtheitsklasse: IP54 / Mechanische Beständigkeit: IK08
• Geräteabmessungen (B x H x T): 34 x 66 x 11,2 cm
• Gerätegewicht: 9,61 kg (mit Verpackung: 11,98 kg)
? Was erhalten Sie im Set?
• TECHNIVOLT 2200 SMART PRO Ladestation mit 7,5 m Kabel
• Spezielles vorderes Schutzglas (einschließlich Torx-TR 20 M4-Sicherungsschraube)
• Schräger Montageschlüssel (Torx-TR 20)
• 2x RFID-Benutzerkarte (MIFARE-Standard)
• Professionelles Montage-Set (4x Fischer SXRL 8 x 60 FUS A4 Dübel)
• Montagevorlage (Papier-)
• Montageanleitung und Benutzerhandbuch
• Benötigt die Station den Kauf zusätzlicher Fehlerstrom-Schutzeinheiten vom Typ B? Nein, die Station verfügt bereits über eine integrierte fortschrittliche DC-Differenzstromerkennung von 6 mA. (RCM) und ein werkseitig installierter MCB-Sicherungsschalter und ein FI-Schutzschalter Typ A.
Dies erfüllt die strengen Installationsstandards vollständig und reduziert die Kosten für die Elektroinstallation drastisch.
• Wie kann ich Ladevorgänge bei diesem Modell autorisieren? Dem Benutzer stehen zwei unabhängige Lösungen zur Verfügung: kontaktlose RFID-Karten (2 MIFARE-Karten sind im Set enthalten) oder eine dedizierte mobile Anwendung vom Hersteller TechniVolt Home App.
Die Station unterstützt auch den automatischen Lade standard ISO 15118 Plug-&-Charge.
• Unterstützt die Station Flottenabrechnungssysteme? Ja, dank der vollständigen Unterstützung der Kommunikationsprotokolle OCPP 1.5 und 1.6 kann die Station nahtlos mit jedem Backend-System eines Betreibers verbunden werden, das die Ladeinfrastruktur verwaltet.
Zusätzlich ermöglicht der integrierte MID-Zähler eine vollständig gesetzeskonforme Energiekostenabrechnung.
