Hochbesorgniserregende Chemikalie : keiner
Art : Modul
Markenname : diymore
Ursprung : Festlandchina
Zustand : Neu
Merkmale:
1. Batterieausgleichsfunktion des Moduls
2. Ladespannung automatisch anpassen, um die Effizienz zu verbessern
3. Eingangs-Überspannungs- und Unterspannungsschutz
4. Einstellbarer Lade-Timeout-Schutz
5.Überstrom-, Überspannungs- und Kurzschlussschutz am Ausgang
Parameter:
Ladeplatine des Lithium-Akkupacks der Serie 2/3 mit Ausgleichsfunktion
Unterstützt QC-Schnellladung
15W synchroner Schalter-Boost-Ladeschub
Ladeeffizienz 94 %
2 oder 3 Serien Lithium-Batterieladung einstellbar
Band der Serie 2 entzerrt die Ladung
Einstellbarer Ladestrom
Für dich (Über): 3,2 * 1,8 * 0,5 cm
LED-Anzeige:
Das rote Licht leuchtet normalerweise;
Das blaue Licht leuchtet während des Ladevorgangs;
Das blaue Licht erlischt nach vollständigem Aufladen;
Das blaue Licht blinkt, wenn eine Anomalie erkannt wird.
Produktbeschreibung:
Das Modul ist für zwei- oder dreikanalige 3,7-V-Lithiumbatterien geeignet. Bei der Kurzschlusseinstellung sind der Standardwert zwei Strings. Wenn zwei Strings verwendet werden, kann das Modul eine eigene Batterieausgleichsfunktion verwenden, was sehr praktisch ist. Der Typ-C-Anschluss und der Schweißdraht können für die Eingabe verwendet werden. Wenn der Typ-C-Anschluss an das Schnellladenetzteil angeschlossen wird, wird die Ladespannung automatisch angepasst, um die Effizienz zu verbessern. Wenn die Eingangsspannung beim Einlegen des Schweißdrahtes geringer ist als die Batteriespannung, kann das Modul nur im Boost-Zustand arbeiten.
◆ Eingabe: Typ-C-Anschluss oder Lötdrahteingang wählbar. Typ-C, der mit QC-Schnellladung verbunden ist, kann die Ladespannung automatisch anpassen und die Ladeeffizienz verbessern. Wenn Lötdraht eingegeben wird, sollte die Eingangsstromversorgung kleiner als die Batteriespannung sein (Anzahl der in Reihe geschalteten Batterien * Batteriespannung).

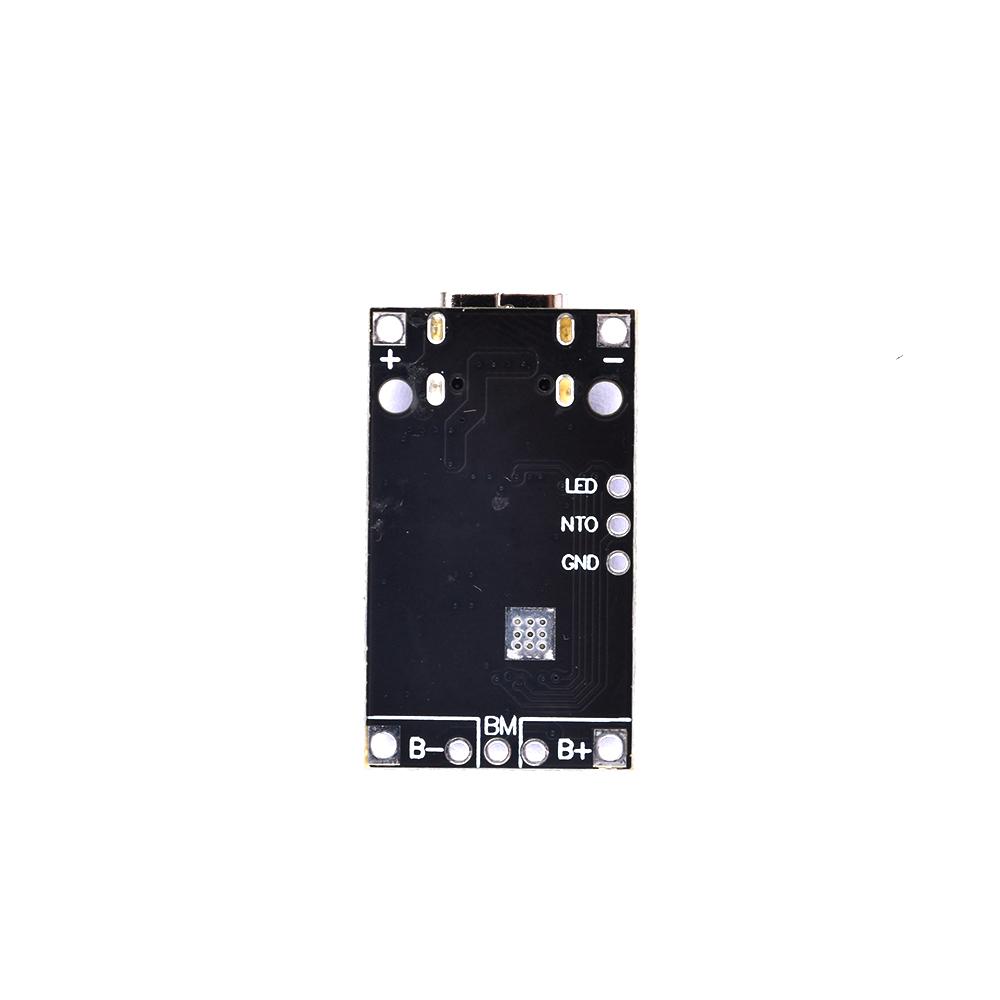

◆ Ausgabe: 2 und 3 Saiten werden unterstützt. Die Batterie muss mit einer Schutzplatine ausgestattet sein. Der Standardwert ist 2 Zeichenfolgen. Wenn Sie auf 3 Saiten wechseln, schließen Sie den Kurzschlusskontakt kurz und entfernen Sie dann den Seitenwiderstand. Die Entzerrungsfunktion kann verwendet werden, wenn zwei Batteriestränge angeschlossen sind. Der BM-Pin wird zwischen zwei Batteriesträngen verbunden (Die Ausgleichsgeschwindigkeit ist begrenzt, und die Parameter zweier Batteriestränge sollten bei der Verwendung von).

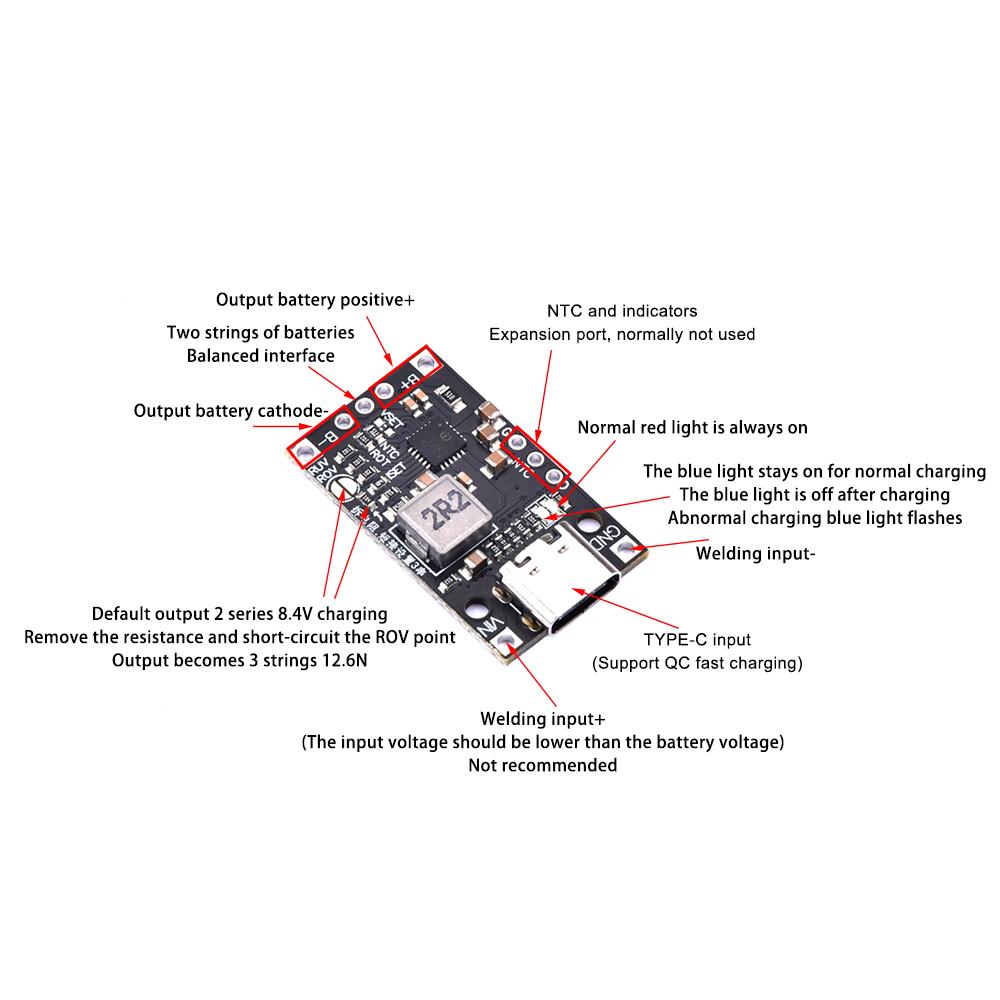

◆ Aktuelle Einstellung: Der grüne Pfeil in der obigen Abbildung zeigt an, dass der standardmäßig eingestellte Strom von zwei parallelen Strömen 100 K beträgt (0,9 A) und 180K (0,5A). Der Widerstand kann je nach Bedarf entfernt oder ausgetauscht werden. Die Berechnungsformel lautet Strom=90000/Widerstandswert.
◆ Stellen Sie die Ladeabschaltspannung der Batterie ein. Die standardmäßige Einzelstrangspannung beträgt 4,2 V, was dem gleichen Wert für gewöhnliche Batterien entspricht, und muss nicht geändert werden. Stellen Sie zum Ändern den VSET-Widerstand der Platine gemäß der RVSET-Einstellungstabelle ein.
◆ Stellen Sie das Lade-Timeout ein. Standardmäßig gibt es keine Zeitüberschreitung. Legen Sie den Wert für den ROT-Widerstand fest. 68.000 – 4 Stunden, 120.000 – 12 Stunden, kein Einfügen – 24 Stunden.
◆ NTC-Zugang: normalerweise nicht verwendet. Ändern Sie bei Bedarf den NTC-Widerstandswert auf 82 K und verbinden Sie den NTC-Schweißpunkt und den angrenzenden GND mit dem 100-K-Thermistor (B=4100).
Hinweis: Für den normalen Gebrauch müssen nicht zu viele Module eingestellt werden, wählen Sie einfach 2 oder 3 Strings zum Laden nach Bedarf aus, es sei denn, Sie sind speziell und mit der Anwendung vertraut.
Das Paket beinhaltet:
Lademodul X1
Etikette:Ja
Steckertyp: Typ-c
GaN-Unterstützung: Nein
Steckertyp: Europäische Steckdose
Anzahl der Ports: 1 Anschluss
