Einleitung:

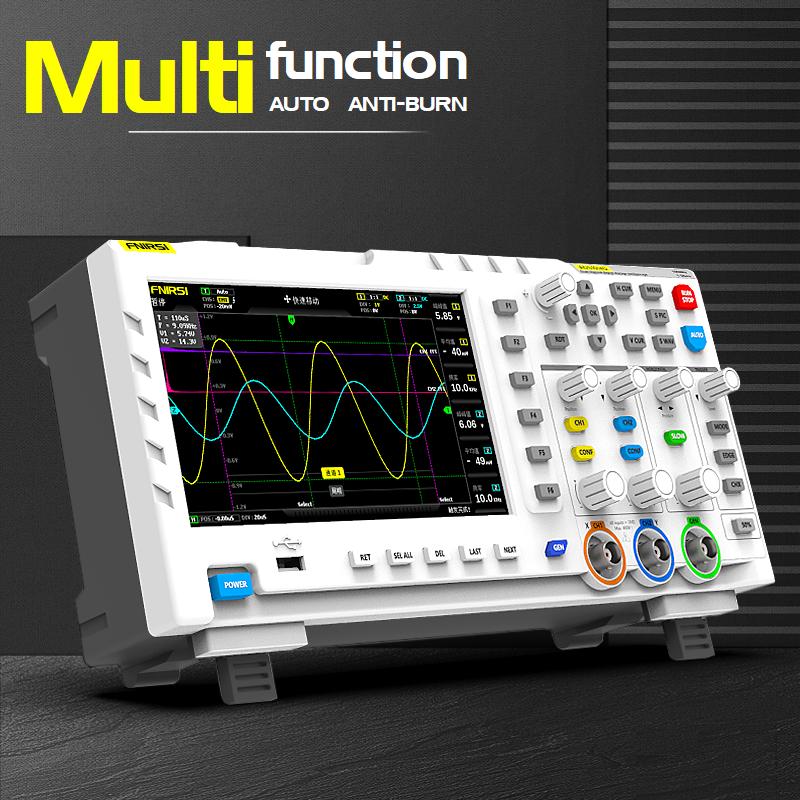

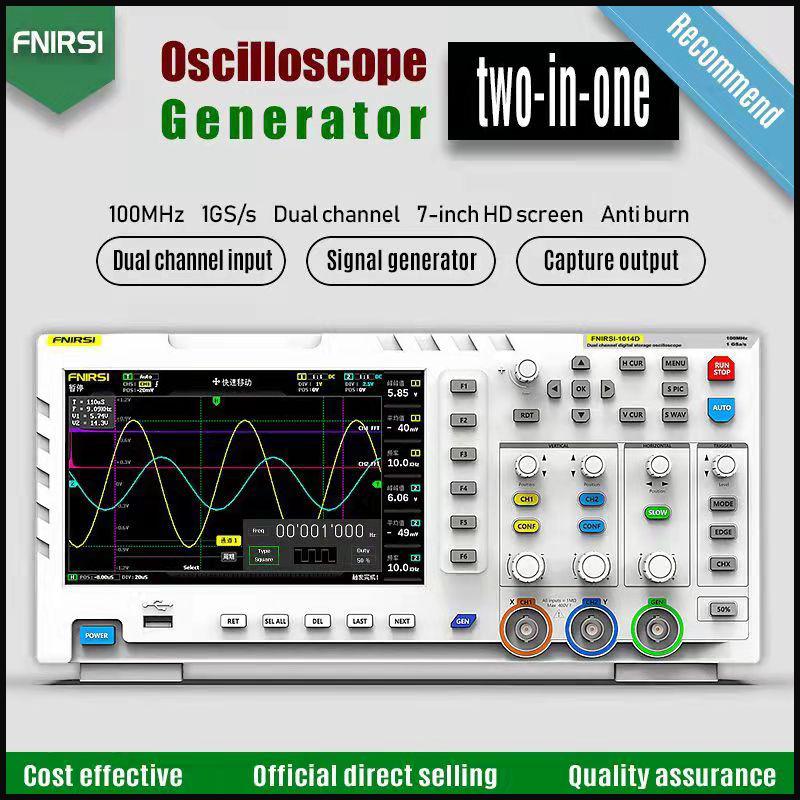

FNIRSI-1014D ist ein Zwei-in-Eins-Oszilloskop und Signalgenerator von FNIRSI. Es verfügt über umfangreiche Funktionen und eine hohe Praktikabilität. Es ist ein kostengünstiges Dual-Channel-Desktop-Oszilloskop für die Wartungsindustrie und die F & E-Industrie. Das Oszilloskop hat eine Echtzeit-Abtastrate von 1GSa/s und 100MHz* 2 analoge Bandbreite; Vollständige Trigger-Funktion (einmalig / normal / automatisch), sowohl für periodisches analoges Signal als auch für aperiodisches digitales Signal kann frei verwendet werden; eingebauter DDS-Funktionssignalgenerator und der ursprüngliche Hackausgang der Branche (@ 2,5 vpp), Alle Signalfrequenzschritte sind 1Hz, unterstützen 14 Arten von Standardfunktionssignalen und ein anpassbares Hacksignal, Hacken Das Ausgabegerät fängt einen Teil oder den gesamten Teil der vom Oszilloskop gemessenen komplexen Signale als Ausgangssignal des Signalgenerators ab, der bis zu 1000 kundenspezifische Abschaltsignale speichern kann; Das eingebaute Hochspannungsschutzmodul kann bis zu 400 V Dauerspannung tolerieren, ohne sich Gedanken über den Brennunfall des Oszilloskops machen zu müssen, der dadurch verursacht wird, dass sich die Sonde nicht auf 10x Gang bewegt. Großer Basis-Scrolling-Modus, der langsame Pegeländerungen überwachen kann; ausgestattet mit effizienter Ein-Knopf-Automatik, die die gemessene Wellenform ohne langwierige Anpassung anzeigen kann; Display High-Definition-LCD mit 7-Zoll 800 * 480 Auflösung; Cursor-Messfunktion, wenn Amplituden- und Frequenzparameter manuell gelesen werden, muss die Hintergrundskala-Einheit und -Menge nicht gelesen werden, und es muss nicht konvertiert werden, um direkt Peak zu Peak und Frequenz zu erhalten Extrem bequeme Bildschirmaufnahme und Wellenform-Speicherfunktion, eingebauter 1GB Speicherplatz, kann bis zu 1000 Bildschirmaufnahmebilder + 1000 Gruppen von Wellenformdaten speichern, Der Speicherprozess ist einfach und schnell, speichern Sie die aktuelle Wellenform mit nur einem Klick, keine umständlichen Aufforderungen und Auswahlmöglichkeiten, um die aktuellen Daten zu speichern, sehr bequem; leistungsstarker Wellenform-Bildmanager, unterstützt Thumbnail-Browsing, Anzeigen, Anzeigen von Details Die Funktionen des Umblätterns, Löschens und Vergrößerns, Reduzierens und Verschiebens von Wellenformen sind bequem für die Sekundäranalyse. Der Rumpf ist mit einer USB-Schnittstelle ausgestattet, die mit dem Computer verbunden werden kann, um das Teilen seiner eigenen Bildschirmaufnahmebilder und des Computers zu realisieren, was für die Sekundäranalyse geeignet ist; Die grafische Anzeigefunktion von Li Shayu kann verwendet werden, um die Amplitude, Frequenz und Phase zweier Signalgruppen zu vergleichen und zu beurteilen; FFT-Betrachtungsfunktion kann die harmonische Komponente von Signalen abschätzen; Die grafische Anzeigefunktion von Li Shayu kann verwendet werden, um die Amplitude, Frequenz und Phase zweier Signalgruppen zu vergleichen und zu beurteilen;
Merkmale:
Eingebauter DDS-Signalgenerator, unterstützt 12 Arten von Funktionssignalen.
Capture-Ausgangssignalfunktion, die bis zu 1000 Capture-Signale speichern kann.
Gezielter hoher intelligenter Dekodierungsalgorithmus, der Encoderlifeis unendlich, und intelligente Anti-Burn-Funktion, 1X Kann bis zu 400V Spannung standhalten.
Mit 100MHz * 2 ana-log Bandbreite und @ 1GSa / s Abtastrate (1X = 5MHz, 10X = 100MHz).

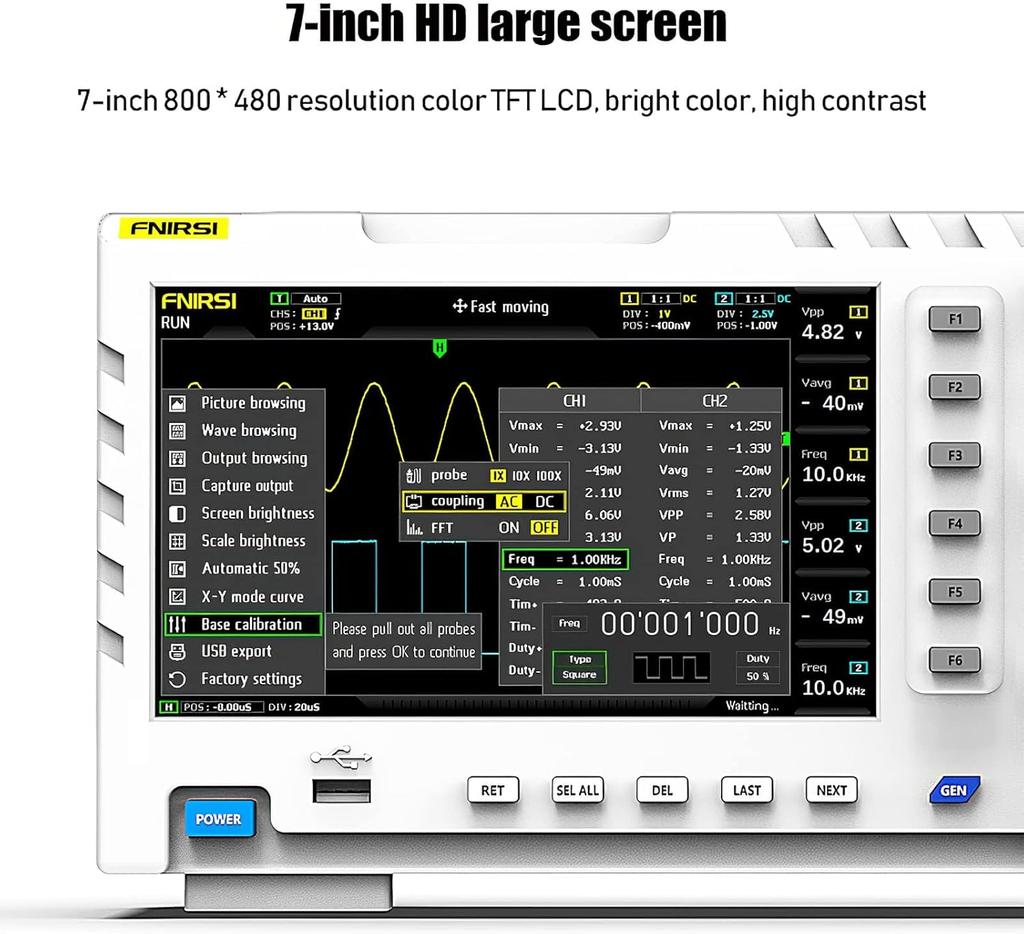

Voll fitte 7 Zoll 800 * 480 Auflösung Farb-TFT-LCD-Display mit hellen Farben und hohem Kontrast.
Hoher Messspannungsbereich: 1X kann 0 ~ 40 V messen, 10X kann 0 ~ 400V messen.
Bis zu 12 Parameter Messung: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period.
Cursor-Messfunktion: Es ist bequem, die Periode und Frequenz und Spannung manuell zu messen.
Komplette Triggerfunktion (einfach, normal, automatisch), und jederzeit die Wellenformanzeige (Pause-Funktion) ist eingefroren.
Ausgestattet mit hocheffizienter Ein-Knopf-AUTO und Ein-Knopf-Wellenformspeicher- und Screenshot-Funktion.
Eingebauter 1 GB Speicherplatz, kann bis zu 1000 Screenshots + 1000 Sätze von Wellenformdaten speichern.
Leistungsstarker Wellenformbild-Manager unterstützt das Durchsuchen, Anzeigen, Detaillierte Anzeigen, Umblättern, Löschen und Wellenform-Zoomen, Verkleinern, Verschieben usw.
Ausgestattet mit einer USB-Schnittstelle, die an einen Com-Puter angeschlossen werden kann, um seine Screenshots mit dem Com-Puter zu teilen, was für die Sekundäranalyse praktisch ist.
Die grafische Anzeigefunktion von Lissajous Figuren kann verwendet werden, um die Amplitude, Frequenz und den Phasenkontrast von zwei Gruppen von Signalen zu bestimmen.
FFT-Display-Funktion, kann die spektralen Eigenschaften des Signals analysieren, Speicherkompressionstechnologie, Wellenform-Aktualisierungsbildschirm flimmert nicht.
Mit der Bildschirmhelligkeitsanpassungsfunktion und der Hintergrund gr-id Helligkeitsanpassungsfunktion, auch einfach zu tragen.

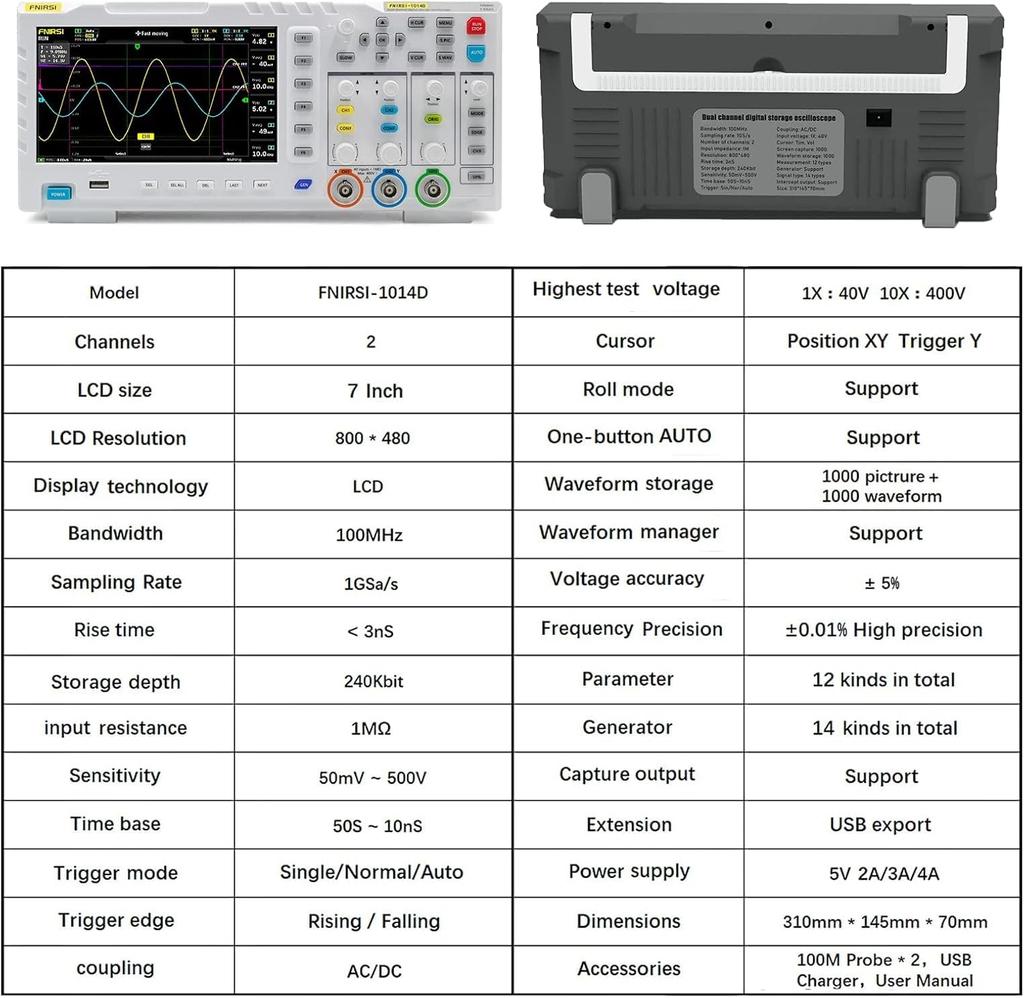

Spezifikationen:
Material: ABS
Ana-log-Bandbreite: 100MHz * 2
Anzahl der Kanäle: 2 Kanäle
Maximale Echtzeit-Abtastrate: 1GSa/s
Vertikale Empfindlichkeit: 50 mV/div ~ 500 V/div
Horizontaler Zeitbasisbereich: 50S/div ~ 10nS/div
Maximale Prüfspannung: 40 V (1X Sonde), 400 V (10-fache Sonde)
Lagertiefe: 240Kbit
Eingangswiderstand: 1 MΩ
ADC-Präzision: 8bits
Kopplungsmodus: AC DC
Trigger-Modus: Single, Normal, Auto
Triggerkante: Steigende Kante/Fallende Kante
Externe Triggerspannung 0 ~ 40 V
Erweiterungsports: USB-Bildexport
Packungsgrösse: 340 * 140 * 70mm / 13.4 * 5.5 * 2.8in
Paketgewicht: 1500g / 3.3lb
Packliste:
1 * FNIRSI-1014D Oszilloskop Host
2 * Passende 100MHz Sonde (1X und 10X)
1 * Clip
1 * 5V2A Netzteil
1 * USB-Datenleitung
1 * Benutzerhandbuch Englisch
Hochbesorgniserregende Chemikalie: keiner
Heimwerkerbedarf: Elektrisch
Modell-Nr: FNIRSI-1014D
Bildschirmgröße: 7 Zoll und höher
Max. Wellenform-Erfassungsrate: 30.000wfm/s
Bandbreite: 100-349 MHz
Markenname: FNIRSI
Digitale Kanäle: 2
Länge des Datensatzes: 16.000
IS Batterie demontierbar: Nein
Echtzeit-Abtastrate: 1GSa/S
FNIRSI-Modell: FNIRSI-1014D
Halbfertigprodukt: Nein
Bildschirmauflösung: 800*600 Pixel
Ursprung: Festlandchina
