Paket : Jawohl
Kanäle : 2 (2.0)
Maximale Leistung pro Kanal : 101-130W
Markenname : occkic
Ursprung : Festlandchina
Zertifizierung : EG
Verkaufsargumente für Produkte:
1. Verwendung eines hochwertigen Verstärkerchips, Modell: TDA7294
2. Produkte aus hochwertigen Materialien, lange Lebensdauer
3. Das Produkt ist ein Einzelteil, das Sie selbst zusammenbauen müssen, sehr gut geeignet für Heimwerker.

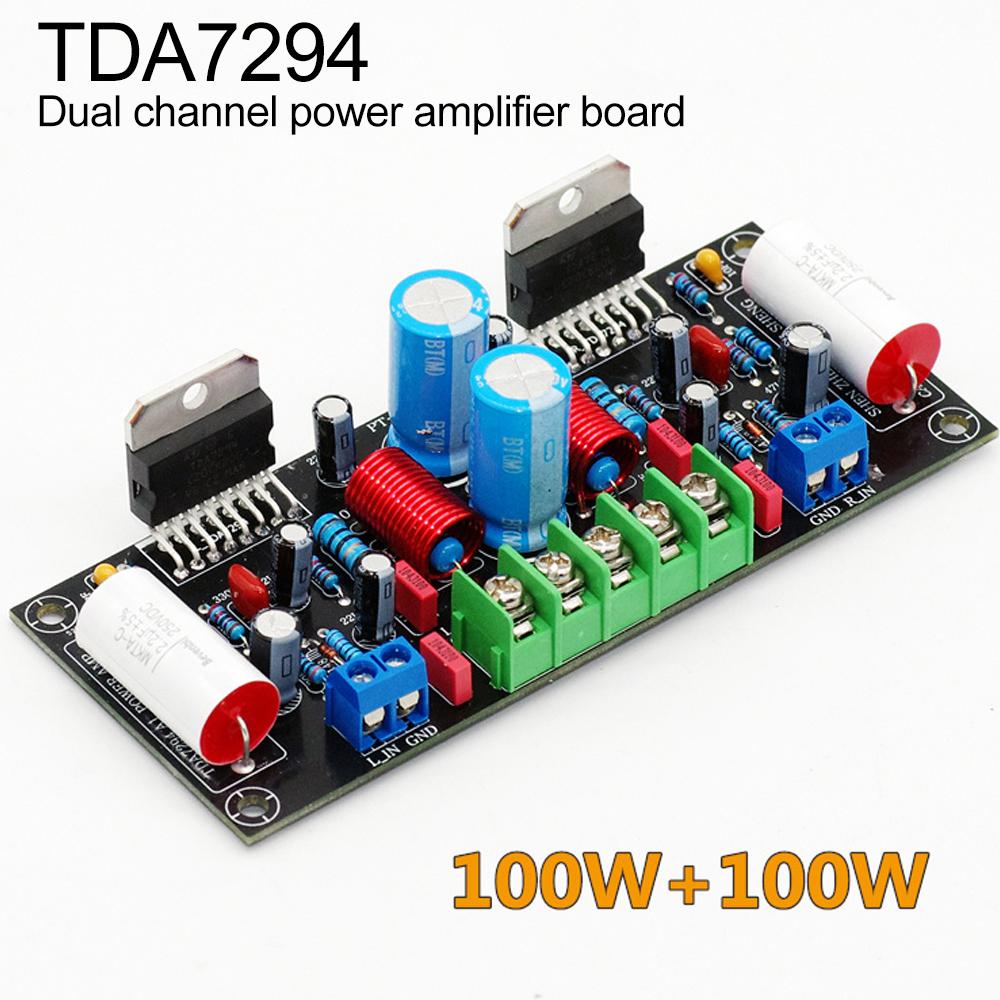

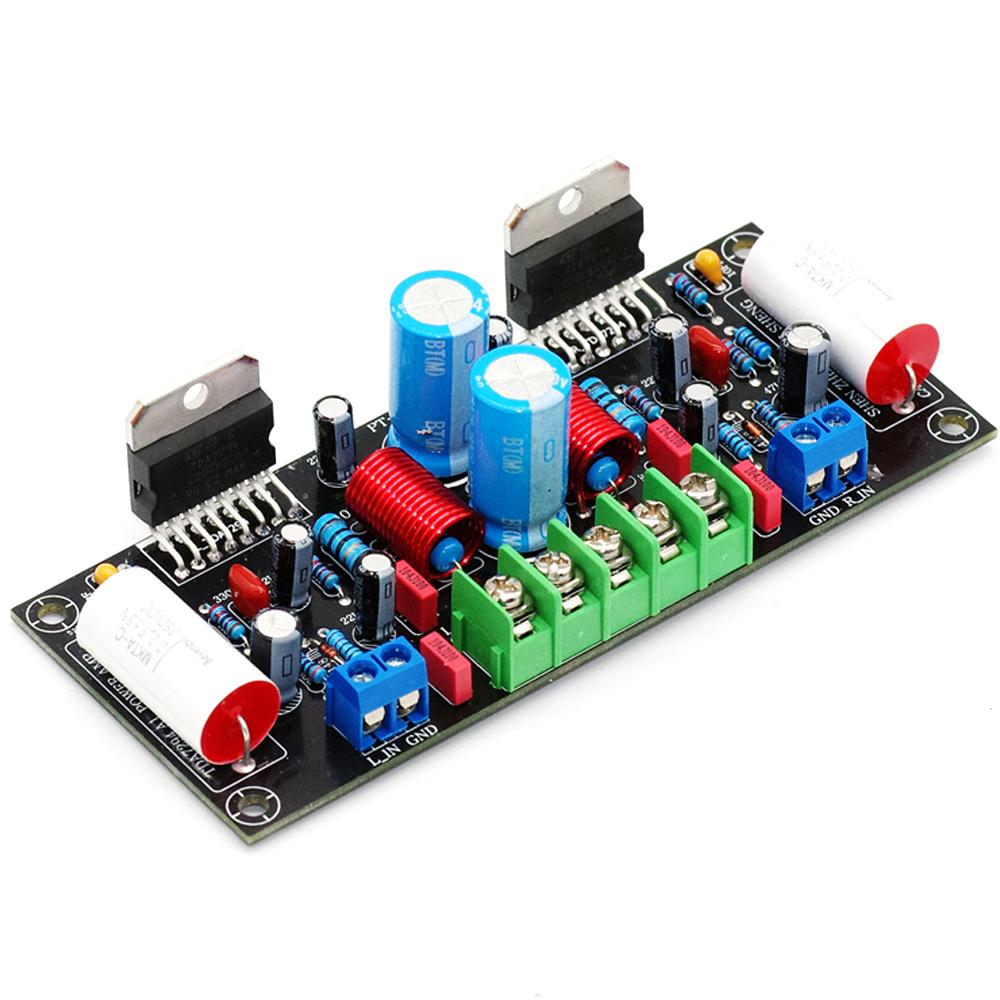

4. Dies ist eine hochauflösende Zwei-Kanal-Verstärkerplatine
5. 200W-Produkte bieten eine sehr stabile Leistung
Produktparameter:
1. Audio-Signaleingang: Zweikanal-Audioeingangssignal.
2. Audioausgang: Zweikanal-Audioausgang 100W + 100W.
3. Schaltungsprinzip: 2-Wege-TDA7294-Verstärkerausgang.
4. Betriebsspannung: DC 24-40V
5. Eingangsimpedanz: 22K OHM Ausgangsimpedanz: 4-8OHM

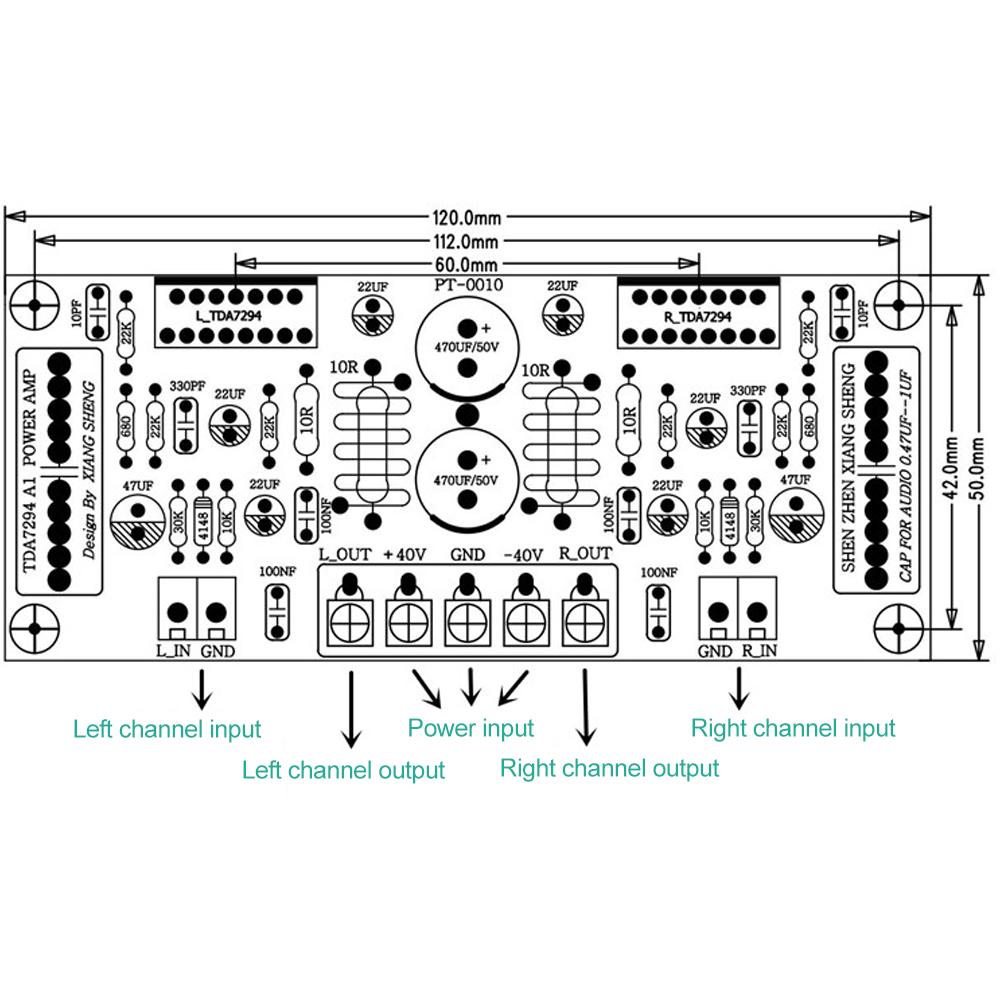

6. PCB-Spezifikation: FR4 50X120X1.6MM

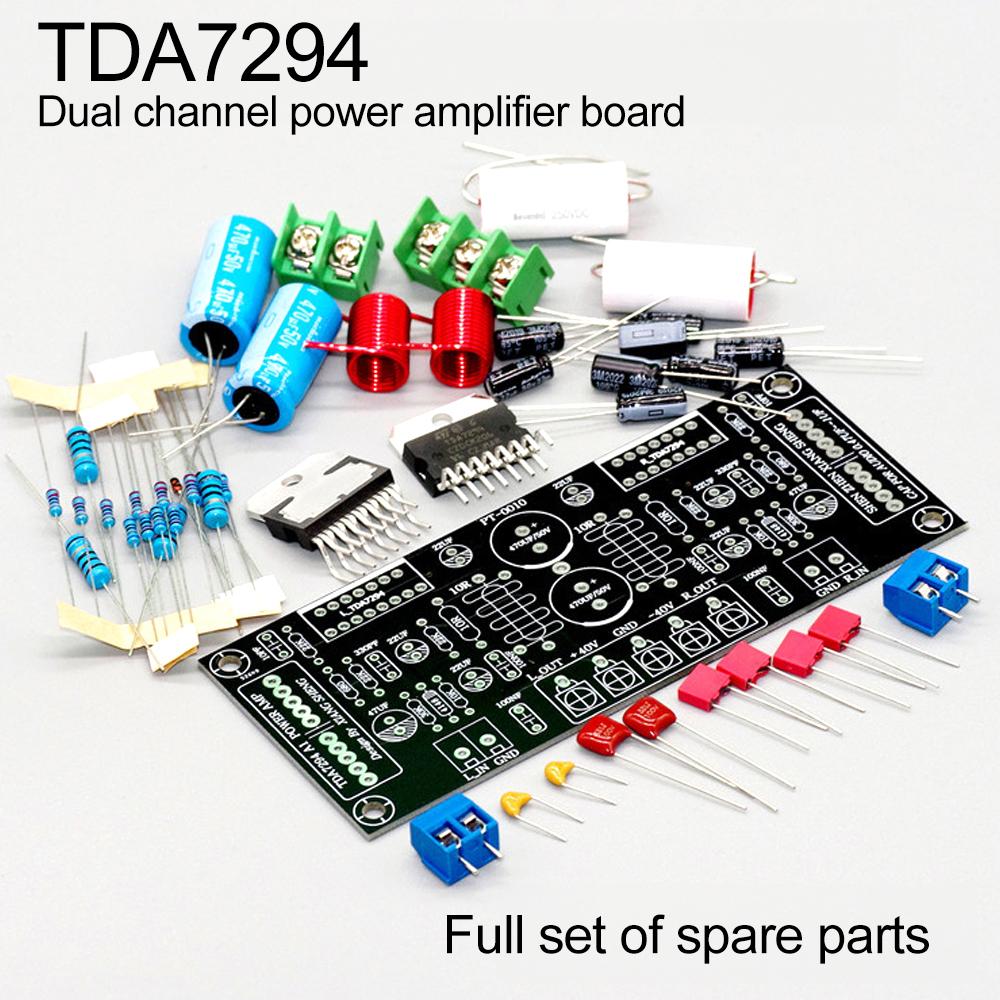

Materialliste für TDA7294 Zweikanal-Verstärkerplatine:
Importierter Original-Verstärker-IC TDA7294: 2 PCS
1/4W Widerstand 22kOhm: 6 PCS
1/4W Widerstand 680: 2 PCS
1/4W Widerstand 10K: 2 PCS
1/4W Widerstand 30K : 2 PCS
1W Widerstand 10R : 2 STÜCKE
2W Widerstand 10R： 2 Stück
Diode 1N4148：2 Stück
Folienkondensator 100nF：4 Stück
Folienkondensator 10PF：2 Stück
Elektrolytkondensator 22UF：6 Stück
Elektrolytkondensator 47UF：2 Stück
Folienkondensator 2,2 µF ：2 Stück (axialer Koppelkondensator)
Induktor 5UH：2 Stück
7,62 Stecknuss, 2 Bits je 3 Stück 1 Stück
5.0 Steckdose: 2 STÜCKE
Leiterplatte doppelseitig FR4 50X120X1.6MM: 1PCS
Einführung in das Schaltungsprinzip.
Zweikanal-TDA7294-Verstärkerdesign, symmetrisches Design für linken und rechten Kanal, ein Massepunkt, kein Brummen, kein Rauschen, die Ausgangsleistung beträgt doppelt 100W, die Schaltung wurde einige Male verbessert.
1. Der Eingangsport ist parallel zu einem kleinen Kondensator von 330 pF geschaltet.. Diese Praxis hat zwei Vorteile: Eine Möglichkeit besteht darin, mit R1 einen Tiefpassfilter zu bilden, um einige unnötige Rest-Ultraschallfrequenzen herauszufiltern, sodass der Klang weicher wird und gleichzeitig die Belastung des Verstärkers reduziert wird.. Zweitens kann es die Selbstanspannung des Stromkreises verhindern.
2. Der Feedback-Widerstand, der parallel zu einem 10PF-Kondensator geschaltet ist, macht den Klang transparenter.
3. wie Bell-Netzwerk-Schaltung und Ausgangsinduktor, um hochfrequente Selbstschwingungen zu verhindern und die Ausgangsleistung zu kompensieren.
Die oben genannten Änderungen, im Verhältnis zu vielen Schaltungen, können mit einer guten Stromversorgung im Grunde mehr als 99 % der Leistung des 7294 abrufen, negative Spannungsgegenkopplung, stabile Leistung, durch Austausch unterschiedlicher Gegenkopplungskondensatoren können Sie unterschiedliche Klangfarben modulieren, geeignet für Mill.
Versandliste:
Paket A: DIY lose Teile X1
Paket B: fertiges Modul X1
Etikette:Ja
Geld zurück bei Nichtlieferung
