Besonderheit:
1. Hauptfunktion: Diese Platine kann Verzögerungszeiten von 0,1 S bis 9999999,9 s erreichen, Schrittweite 0,1 S und Genauigkeit 0,01 S.
2. 12 Arbeitsmodi: F00-F05, F10-F15 insgesamt 12 Arbeitsmodi, es gibt 8 Arbeitsmodi zur Einstellung der Anzahl der Zyklen.
3. 3 Status: Für dieses Board können 3 Zustände eingestellt werden: Arbeitszustand, Energiesparzustand, Einstellungszustand.
4. Einfach zu installieren: Kommt mit einer kompakten Größe und einem geringen Gewicht, die einfache Installation kann schnell abgeschlossen werden.
5. Idealer Ersatz: Verwendet fortschrittliche Technologie und Qualität, ein perfekter Ersatz für Ihr altes oder defektes Akku-Board.
Spezifikation:

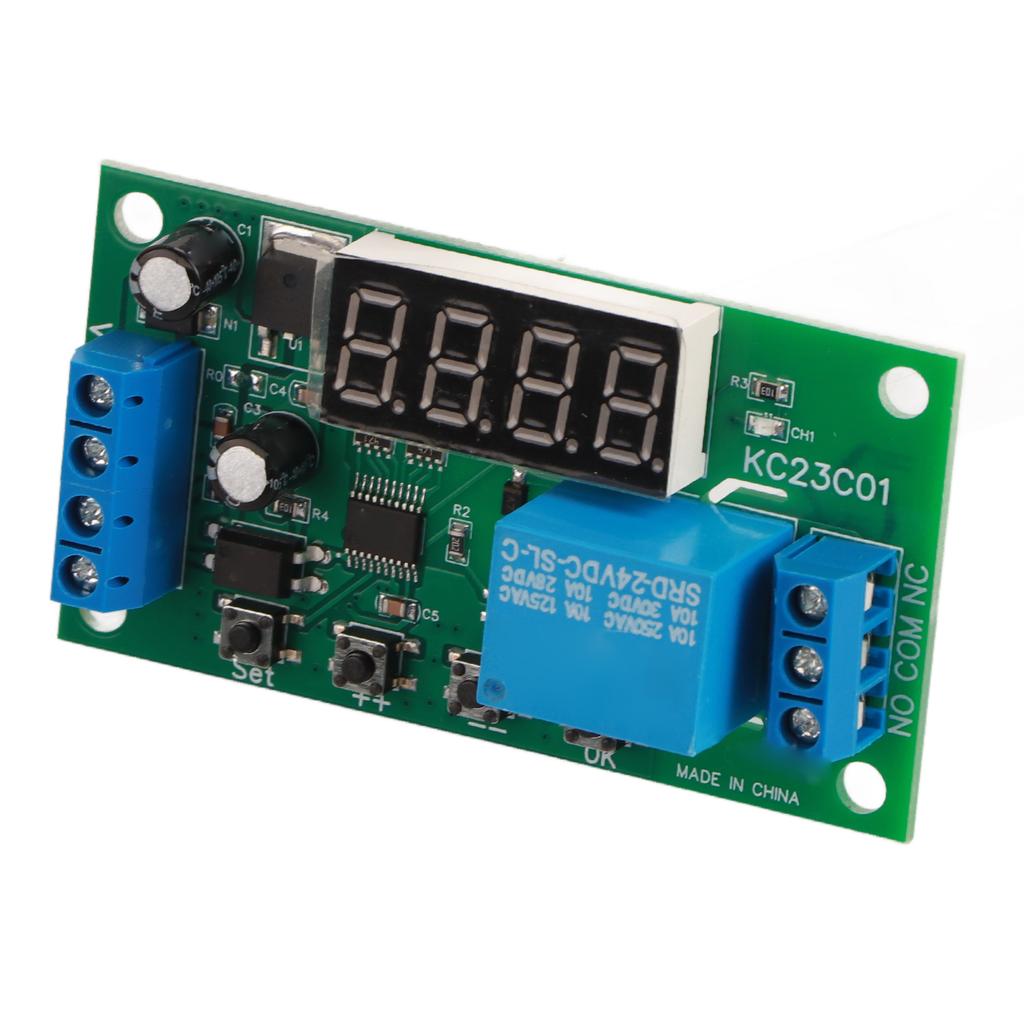

Gegenstandsart: Control Board
Material: PCB
Arbeitsstrom:
Digitalröhre AUS (Energiesparmodus): Relais AUS 6MA, Relais EIN 35MA
Digitalröhre EIN (Arbeitszustand): Relais AUS 29MA, Relais EIN 56MA
Drei Staaten: Betriebszustand, Energiesparzustand, Einstellungszustand
Eingangsanschluss: Optokoppler-Isolationseingang, kompatibel mit NPN-, PNP-Eingang (5 24V Schaltsignal)
Ausgangsport: 10A Relais NO COM NC drei Anschlüsse
Es gibt drei Verdrahtungsmethoden für den Triggersignaleingang.:
1 Keine externe Signalquelle erforderlich
2 Auslöser mit NPN-Signalquelle
3 Auslöser mit PNP-Quelle
Arbeitsstatus: Einschalten Arbeitsstatus, F00 F05 Modus zeigt die verbleibende Zeit an, F10 F15 Modus zeigt die verbleibende Zeit und den Impulszählwert an.
Hinweis: Wenn die verbleibende Zeit mehr als vier Ziffern beträgt, kurz die OK -Taste drücken, um die verbleibende Zeit einmal durchzublättern und anzuzeigen.
Status einstellen: Kurz die SET Taste drücken, um in den Einstellungsstatus zu gelangen, dann kurz SET drücken, um Parameter umzuschalten, kurz ++ , drücken, um Parameter zu ändern. Drücken Sie kurz die OK -Taste, um die Parameter zu speichern und den Einstellungszustand zu verlassen.
Hinweis: Nach dem Einstellen der Parameter muss es wieder eingeschaltet werden.
Abfragestatus: ohne den Parameter-Einstellungsstatus zu ändern, kurz die SET Taste drücken, um in den Abfragezustand zu gelangen, dann SET drücken, um Parameter umzuschalten, und kurz die OK Taste drücken, um den Abfragezustand zu verlassen
Energiesparzustand: Der Betriebszustand der Digitalröhre ist aus. In diesem Zustand zeigt die Digitalröhre nichts an, und andere Funktionen arbeiten normal.. Halten Sie die OK -Taste 5 Sekunden lang gedrückt, um in den Energiesparmodus zu wechseln, und drücken Sie die OK -Taste 5 Sekunden lang, um den Energiesparmodus zu verlassen.
1 Im Energiesparzustand können Sie weiterhin in den Einstellungs- und Abfragezustand wechseln und nach 20 Sekunden ohne Tastenbedienung automatisch in den Energiesparzustand zurückkehren.
2 Nach dem erneuten Einschalten zeigt die Digitalröhre 20 Sekunden lang an, wie man die Digitalröhre ausschaltet.
Werkseinstellung: Drücken und halten Sie die ++ und Tasten gleichzeitig für 3 Sekunden, um die Werkseinstellungen wiederherzustellen und die Anzeige der Digitalröhre auszuschalten.. Nach dem Neustart mit Standardparametern ausführen.
Hinweis: Nach dem Einstellen der Parameter muss es wieder eingeschaltet werden.
Ausnahmebehandlung:
1 Wenn unerklärliche Probleme auftreten, schalten Sie bitte erneut ein. (dies liegt daran, dass es nach dem Einstellen der Parameter keinen Neustart gibt)
2 Wenn das Problem nach dem erneuten Einschalten immer noch nicht gelöst werden kann, halten Sie bitte die ++ und Tasten gleichzeitig 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen.. dann neu starten.
Paketliste:
1 x
Control Board
