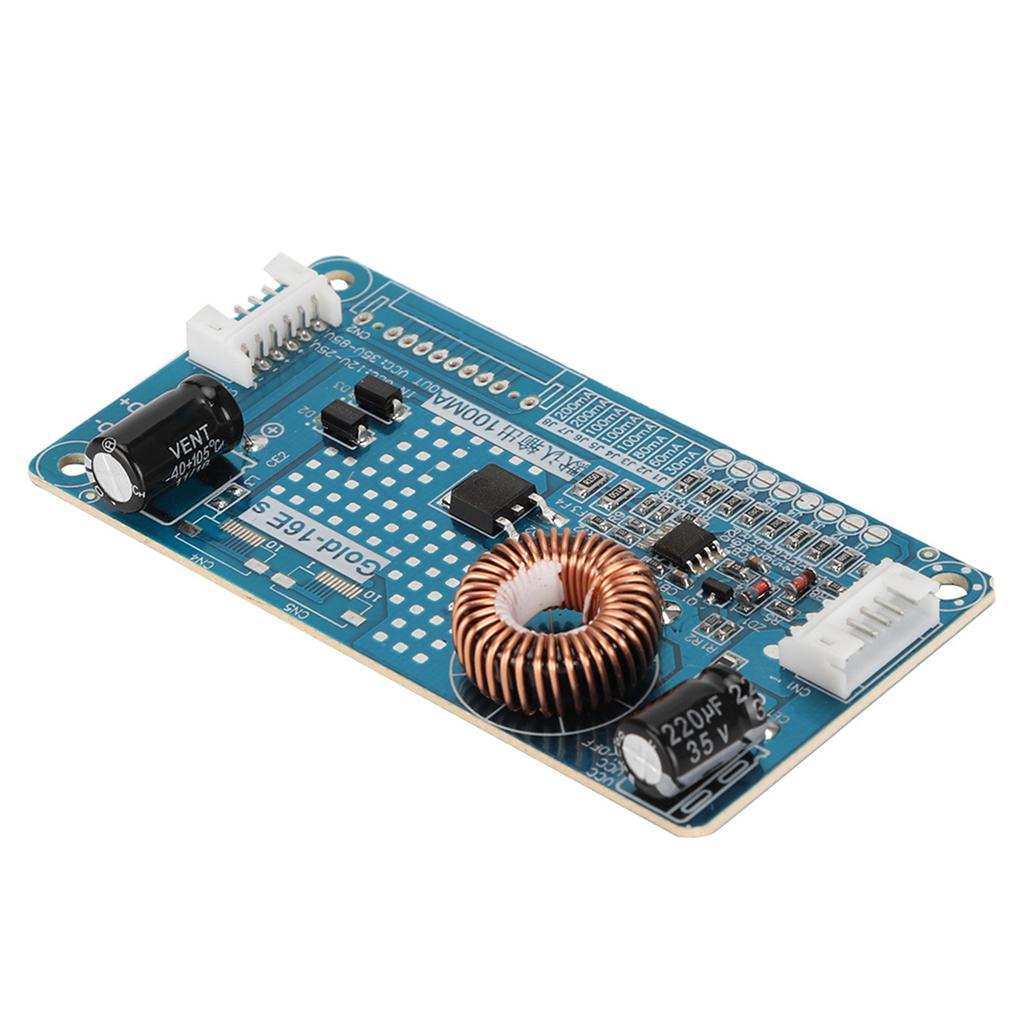

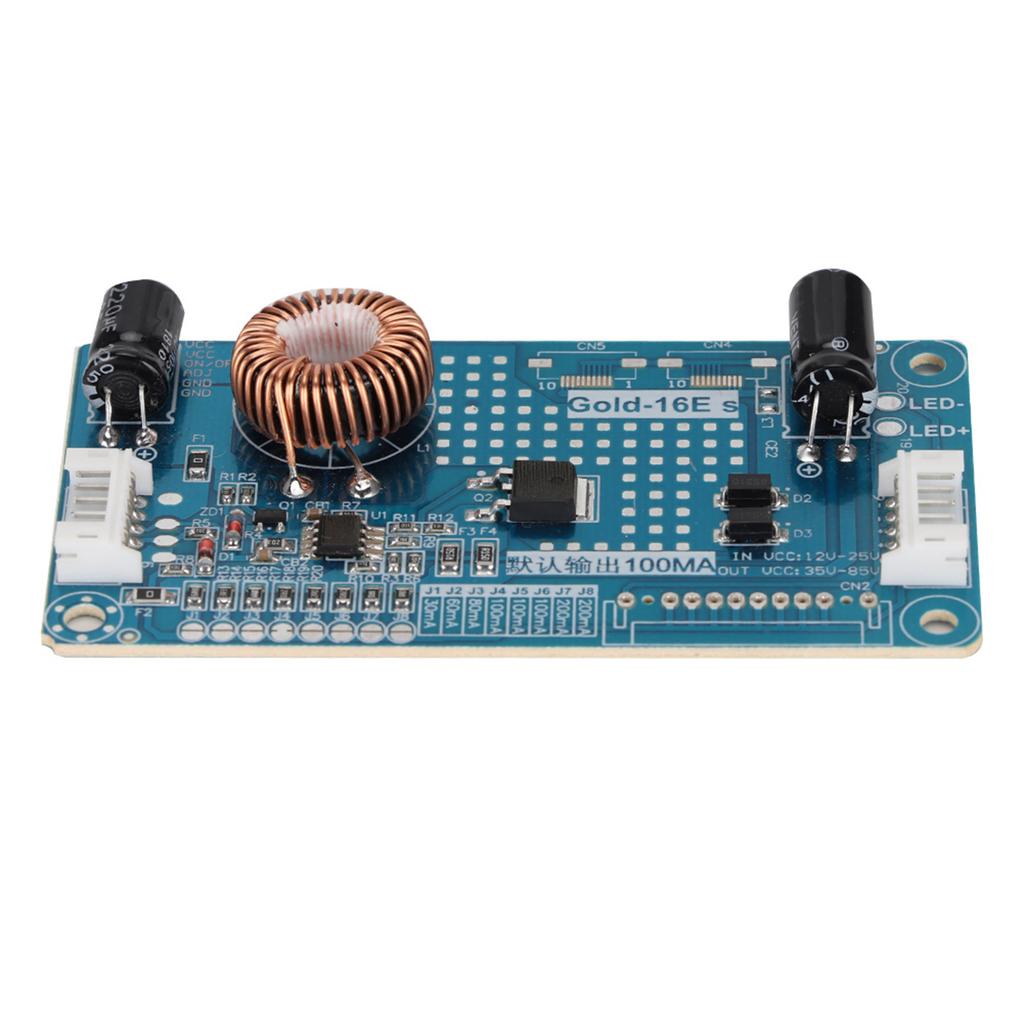

Merkmale:
Es kann für 10-42 Zoll LED-TV-Hintergrundbeleuchtungs-Booster-Board verwendet werden.

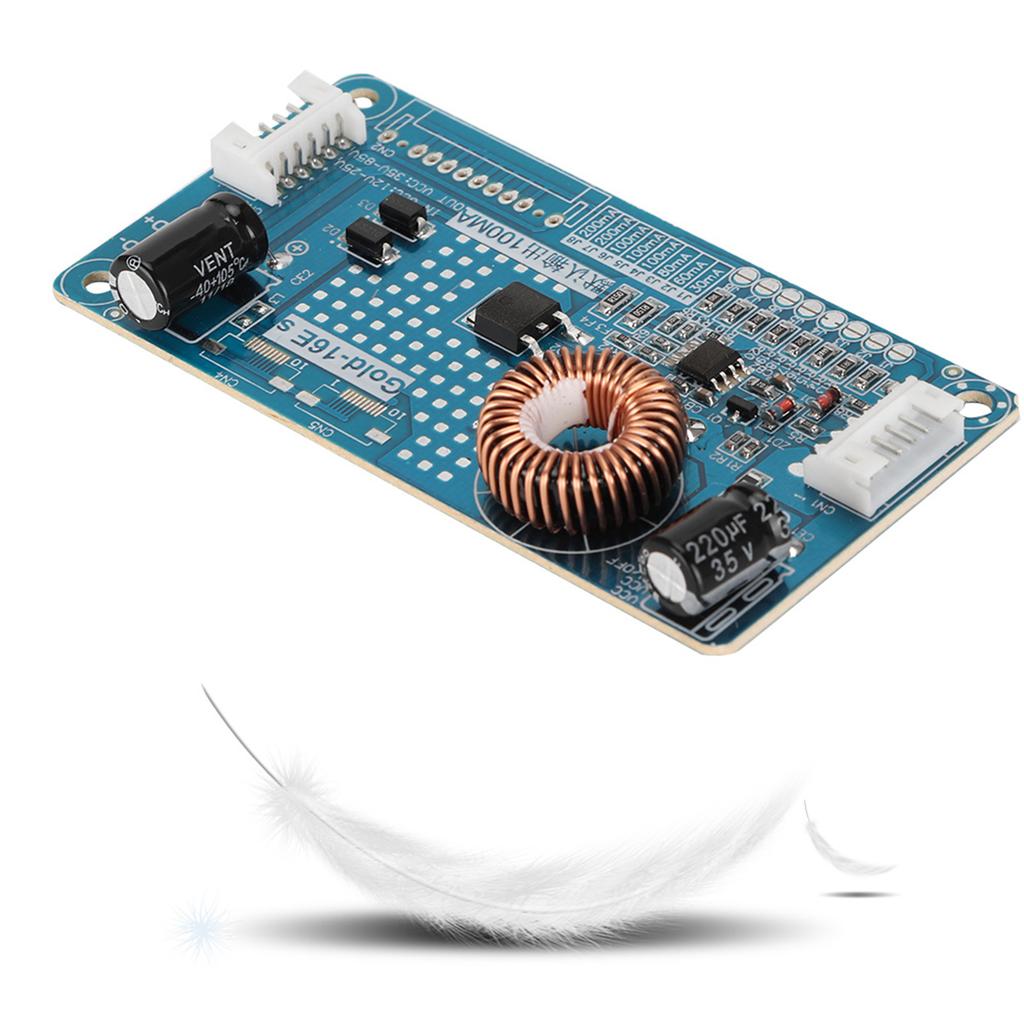

BOOST-Struktur, Umwandlungseffizienz von über 92 Prozent, geringe Wärmeentwicklung, stabiles Produkt, längere Lebensdauer, kleine Leiterplattengröße, ultradünnes Design.
Der aktuelle Steuerfehler liegt innerhalb von +-5 Prozent, und das flexible und bequeme Stromanpassungsdesign kann leicht geändert werden, um es an die Bildschirme verschiedener Hersteller und Modelle anzupassen.. Entwickelt, um die EMV-Anforderungen zu erfüllen und CE-zertifiziert.
Die Spannung wird automatisch angepasst, und die Spannungsreihe des Hintergrundbeleuchtungsmoduls wird automatisch eingestellt. Der Fokus liegt auf dem konstanten Strom.
Wicklung mit magnetischem Siliziumringmagnetismus, höherer Temperaturkoeffizient, höhere magnetische Sättigung und höhere Stabilität.
Im Vergleich zum Gold-16E fügt dieses Produkt eine Stromregelungsfunktion hinzu.
Spezifikationen:
Material: Leiterplatte

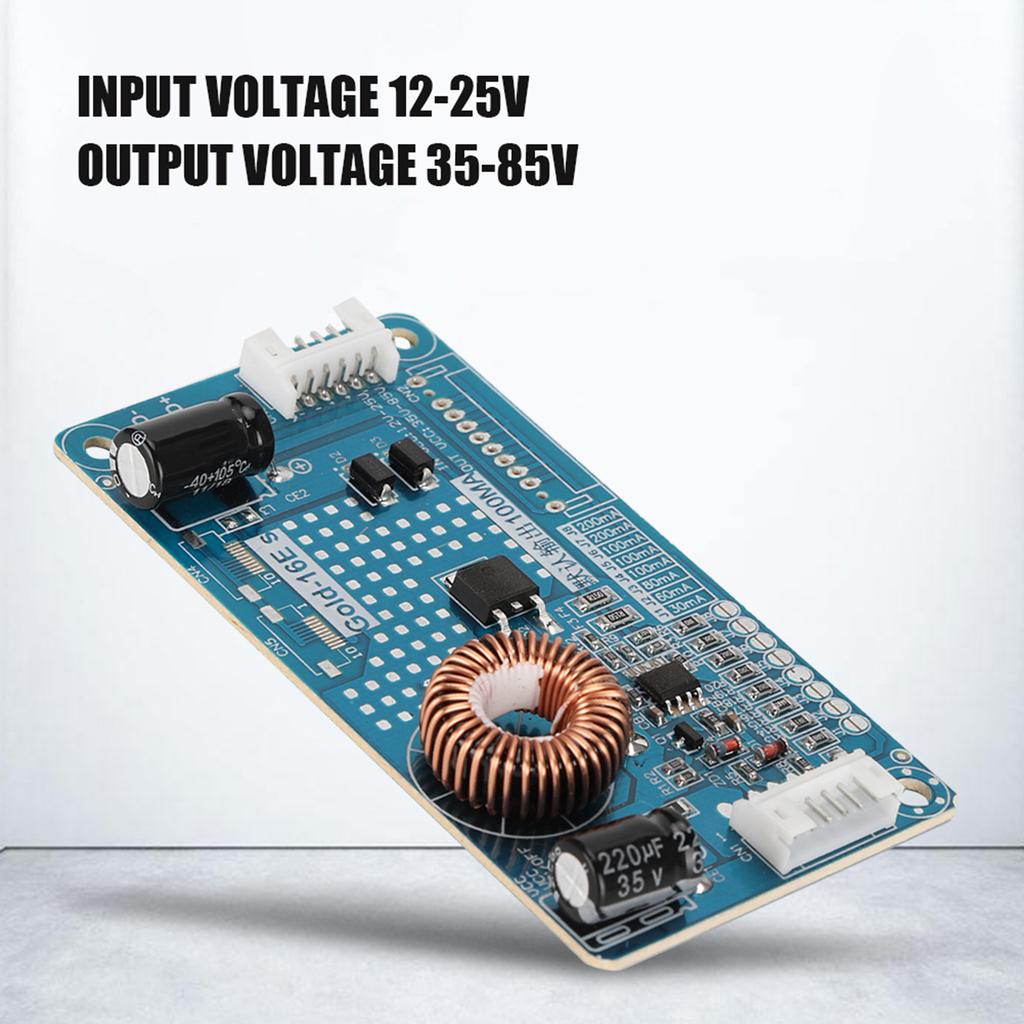

Eingangsspannung： 12-25V
Ausgangsspannung： 35-85V
Ausgangsstrom： Standard 100MA(kann auf 800MA erhöht werden)
Absolute Bewertung：
24V Eingang： Vout=75V, Iout=800mA oder 60W Max
12V Eingang： Vout=75V, Iout=400mA oder 30W Max
Stromeinstellung： 30-200mA
Geeignete TVMonitor-Größe： 12-24 Zoll
Paketliste:
1 x Treiber-Platine
Notiz:
Sie benötigen bestimmte grundlegende Kenntnisse in Physik und Elektronik und ein klares Verständnis der Kernkomponenten von Flüssigkristallanzeigen, LCD-Fernsehern und anderen Produkten.
Der Grenzwertparameter bezieht sich auf die maximale Tragfähigkeit des Produkts im Anwendungsprozess. Im tatsächlichen Gebrauch verwenden Sie es bitte unterhalb des Grenzwertes.

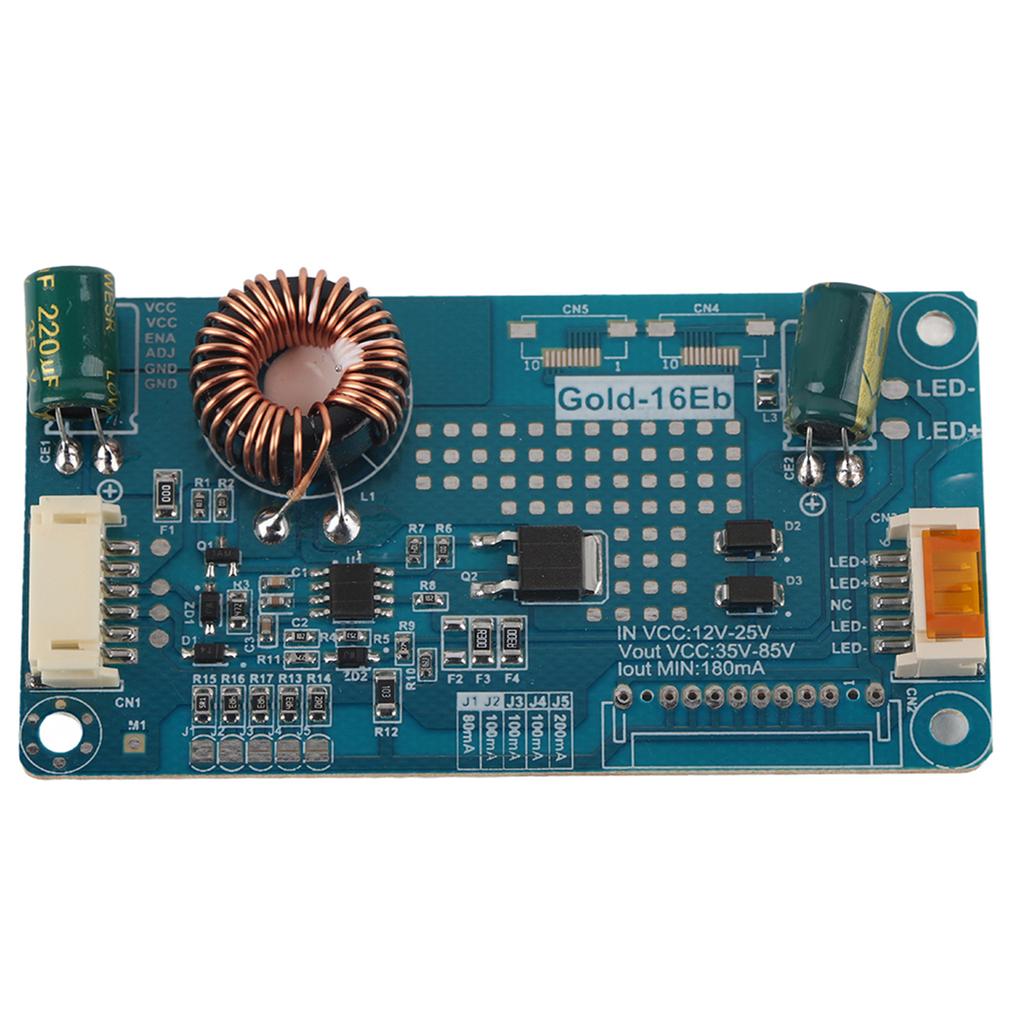

Bitte beachten Sie, dass der neue Typ und der alte Typ dieses Produkts zufällig gesendet werden, und stellen Sie sicher, dass es Ihnen nichts ausmacht, bevor Sie bestellen.
Backplane gemeinsamer elektronischer Symbolcode Chinesisch und Englisch sind wie folgt:

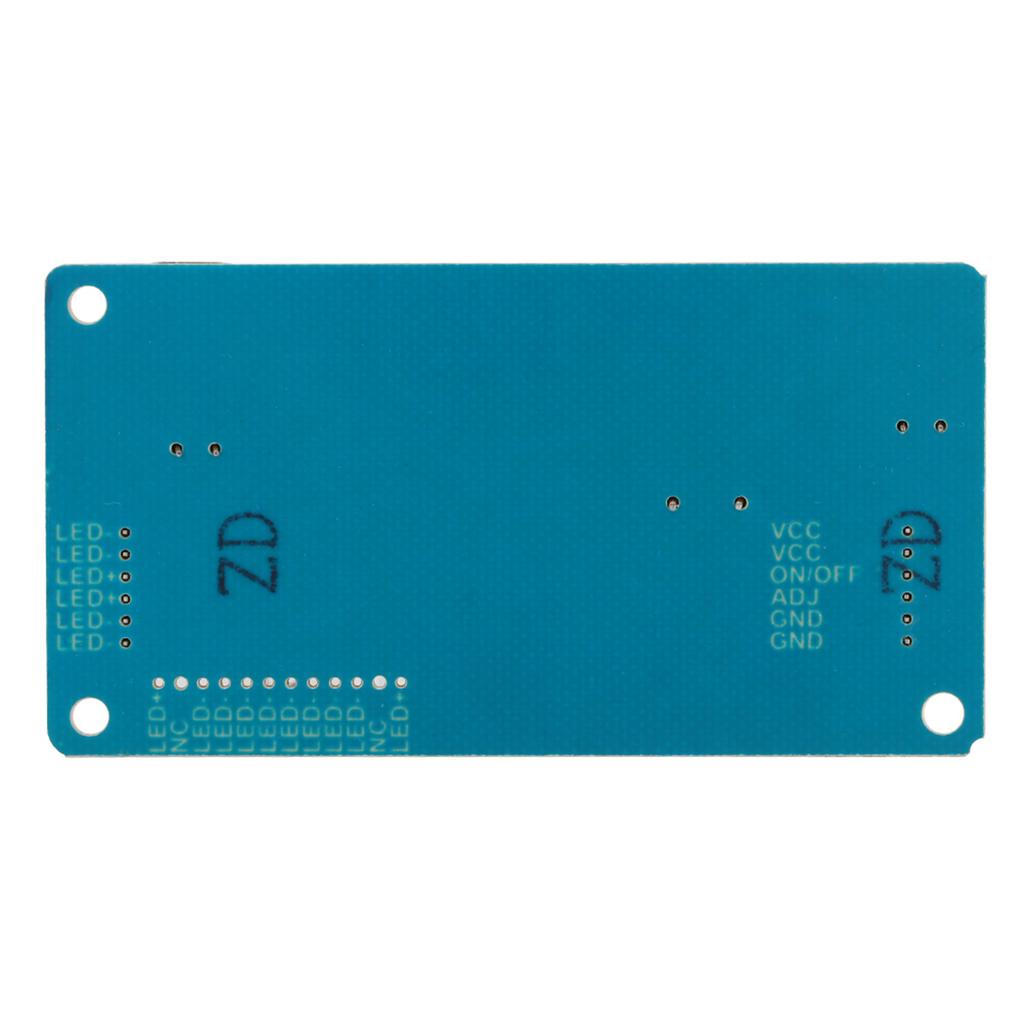

ZU. VCC： Die Versorgungsspannung ist positiv, die Schaltungsversorgungsspannung (Spannung ist normalerweise 12V oder 24V)
B.. ONOFF, EIN, EN, EIN_BLWarten： Schaltstift, Schaltsignalstift (Spannungsbereich liegt normalerweise zwischen 2,5V-5V)
C.. PDM, VDAJ, BL-PWMWait： Helligkeitseinstellfüße, oder Dimmfüße genannt. (Das Dimmen wird zwei Modi haben, einen ist der digitale Modus-PWM, einer ist das analoge Dimmen-DC. PWMGenannt Pulsweitenmodulation, die ein rechteckiges Rechteckwellensignal erzeugt, die Frequenz beträgt im Allgemeinen200HZ-2KHZ,Die Größe der Spannung beträgt üblicherweise3.3V, & Lt;PDIM ist die englische Abkürzung, Dim ist die Bedeutung der dunklen Bedeutung des Wortes, was "Helligkeit" bedeutet. Analoge Dimmung wird mittels einer Gleichspannung durchgeführt, die üblicherweise direkt an den Tuning-Pin 0V-5V der Gleichspannung geliefert wird, um die Helligkeit zu steuern.
GND： Masse (Stromversorgung negativ)
LED +：Leuchtdiode (Lichtleiste) positiv
LED-：Leuchtdiode (Lichtleiste) Negativ
Die obigen Symbole enthalten den größten Teil des LCD-Motherboards mit der Hintergrundbeleuchtung im Code, die Verbindung gemäß dem entsprechenden Code bei ihrem jeweiligen Zugriff wird nicht falsch sein.
Häufig gestellte Fragen vor dem Kauf：
Frage 1： installiert hell nicht hoch?
1. Überprüfen Sie, ob die Polarität des Kabels korrekt ist? LED positiv und negativ sind korrekt.
2. Messen Sie die Versorgungsspannung, um zu sehen, ob keine Spannung zur Platine vorhanden ist, den Boot-Zustand der Maschine, um die LED + zu messen, ob kein Boost vorhanden ist, im Allgemeinen höher als die VCC-Spannung.
3. Wenn kein Boost vorhanden ist, messen Sie bitte die Spannung am ON-Pin, die normale Spannung sollte etwa 3,3 V betragen.
4. Wenn die obigen Bedingungen normal sind, dann wieder im Falle der Abschaltung, um die LED zu messen - der Widerstand zwischen der Reihenschaltung von GND, normal sollte ein kleiner Widerstand sein, 2 Ohm oder weniger.
Überprüfen Sie, ob die obigen Schritte normal sind, denn danach ist es nur möglich, dass das Problem die LED-Lichtleiste ist.
Frage 2： Maschine hell, aber die Helligkeit reicht nicht aus?
Wenn die Helligkeit immer noch, aber hell genug zum Messen ist, wenn der PDIM-Pin, wenn die Spannung um mehr als 4 V angepasst wurde, muss die Spannung auf andere Weise geändert werden, sie wird den Fußtest direkt schweben lassen Was, wenn die Helligkeit den Weg erfüllen kann Durch Ändern der Pin-Spannung, um Helligkeitsanforderungen zu erreichen.
Wenn der Weg durch den Fuß aus der Helligkeit nicht ausreicht, um die Helligkeit auf dem anderen Weg zu erhöhen.
Frage 1： kann eine konstante Größe der TV-Treiberplatine nicht ersetzt werden?
A： Solange die Betriebsspannung der Lichtleiste 80 V oder weniger beträgt, kann dieses Produkt unabhängig von der Zollgröße des Fernsehers beleuchtet werden.. Hinweis： Dies ist nur beleuchtet, nicht zu sagen, dass es angemessen ist. Wenn Sie die genaue Antwort benötigen, ist der beste Weg, die Parameter des Panel-Hintergrundbeleuchtungsmoduls anzugeben. (Licht der Betriebsspannung, Nennstrom usw.), wenn wir datenähnliche "private custom"-ähnliche Dienstleistungen anbieten können.
Aber wenn das die Anzahl der Volt-Volt-Lichtleiste nicht bestimmen kann, wie geht man dann vor? Dieses Mal gibt es einen sehr einfachen Weg, nämlich die Originalmaschine über der Konstantstrom-Treiberplatine zu finden, um zu sehen, ob die Ausgangsfilter-Elektrolytkondensatorspannung die Anzahl Volt ist? Wenn es 100V Druck sind, zeigt das, dass die Lampenspannung 80V nicht überschreiten wird, dann kann ich auf dieses Produkt zeigen und es entschlossen online fotografieren.
.
