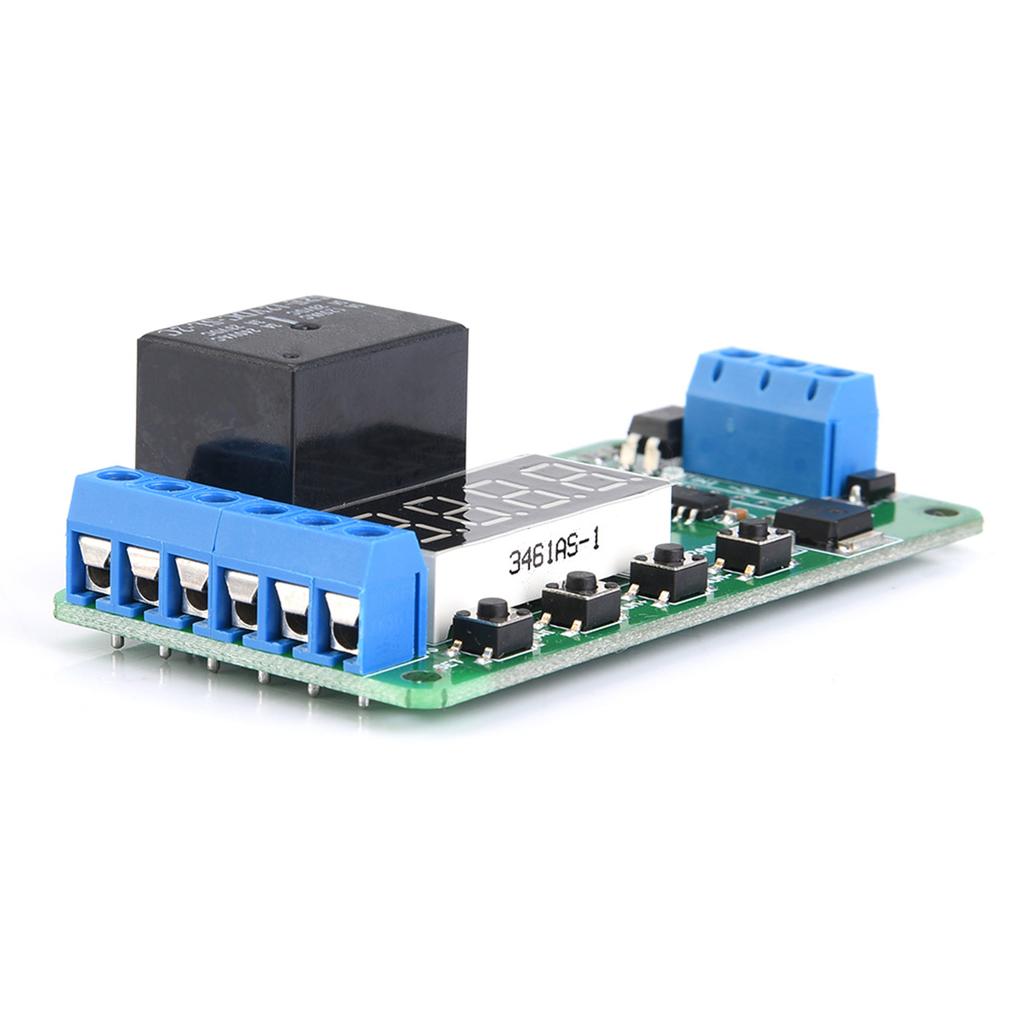

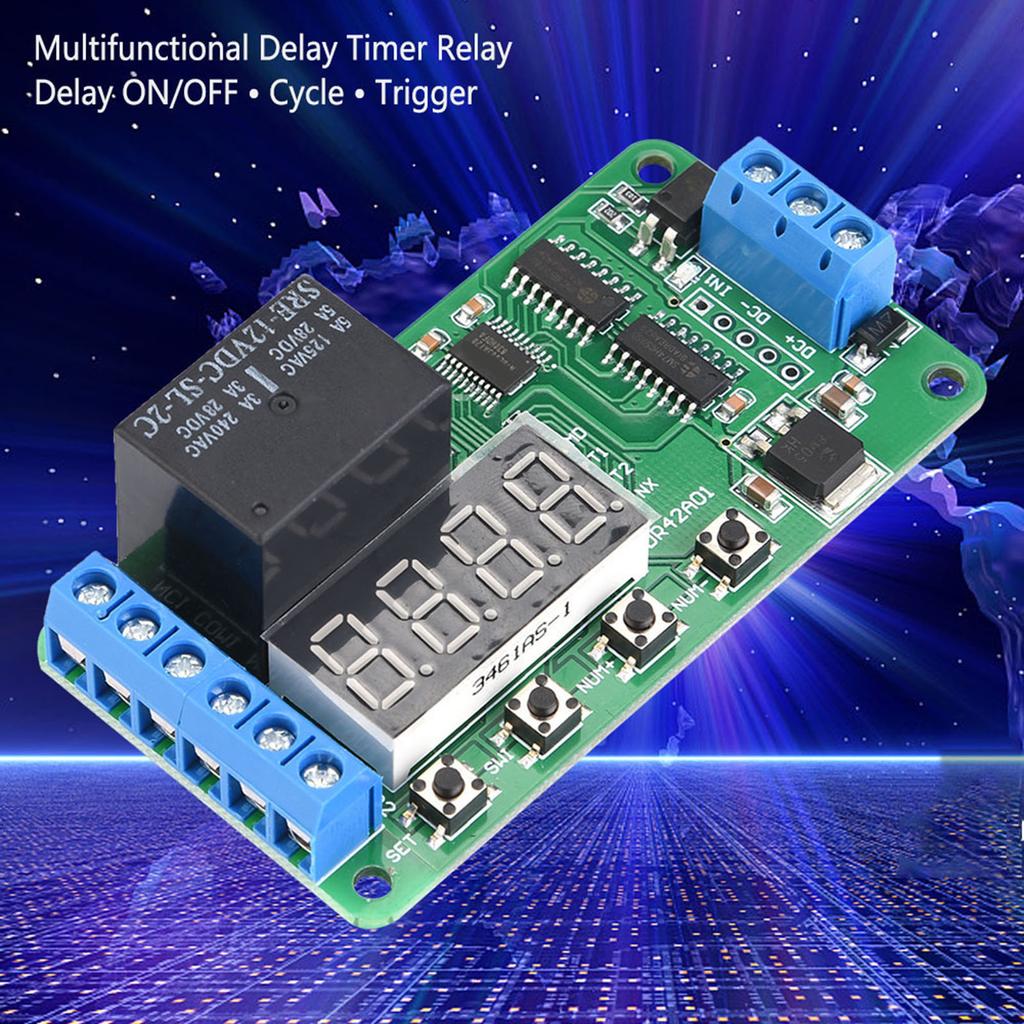

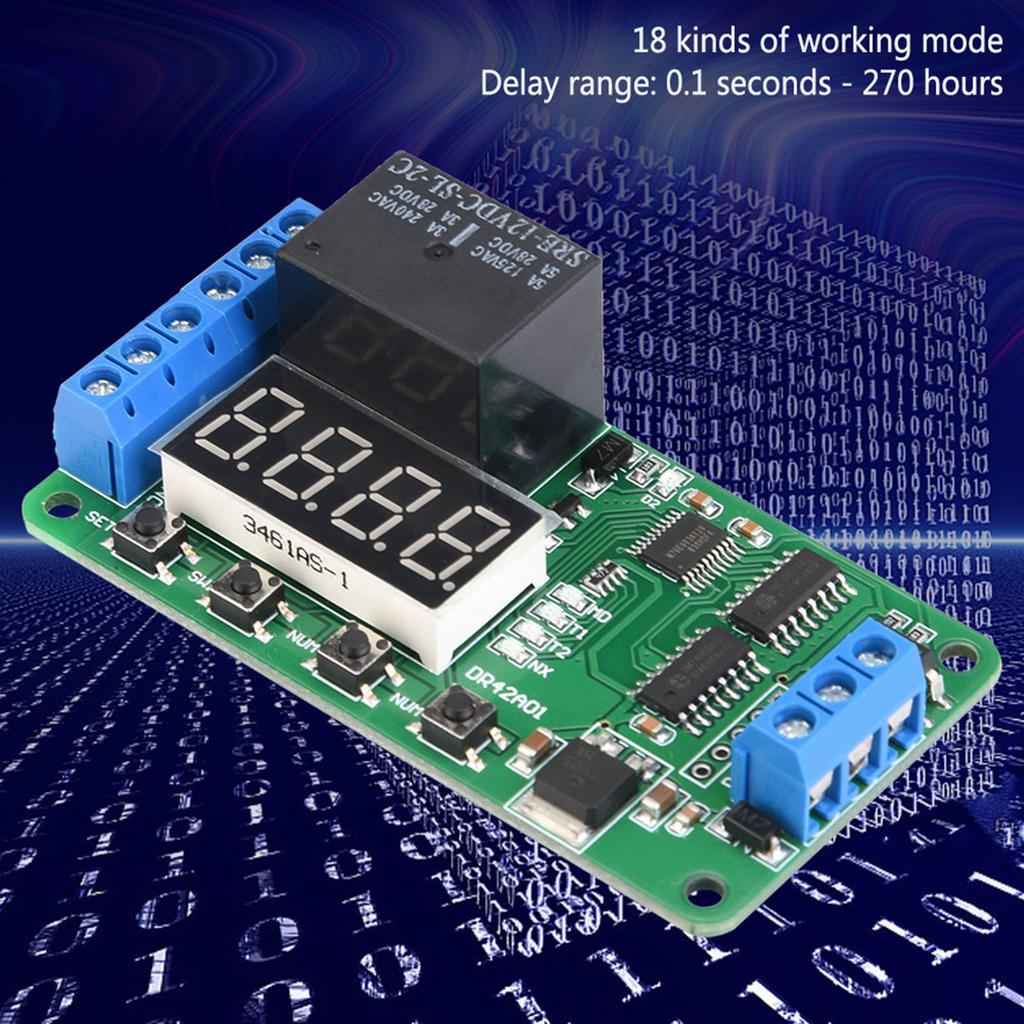

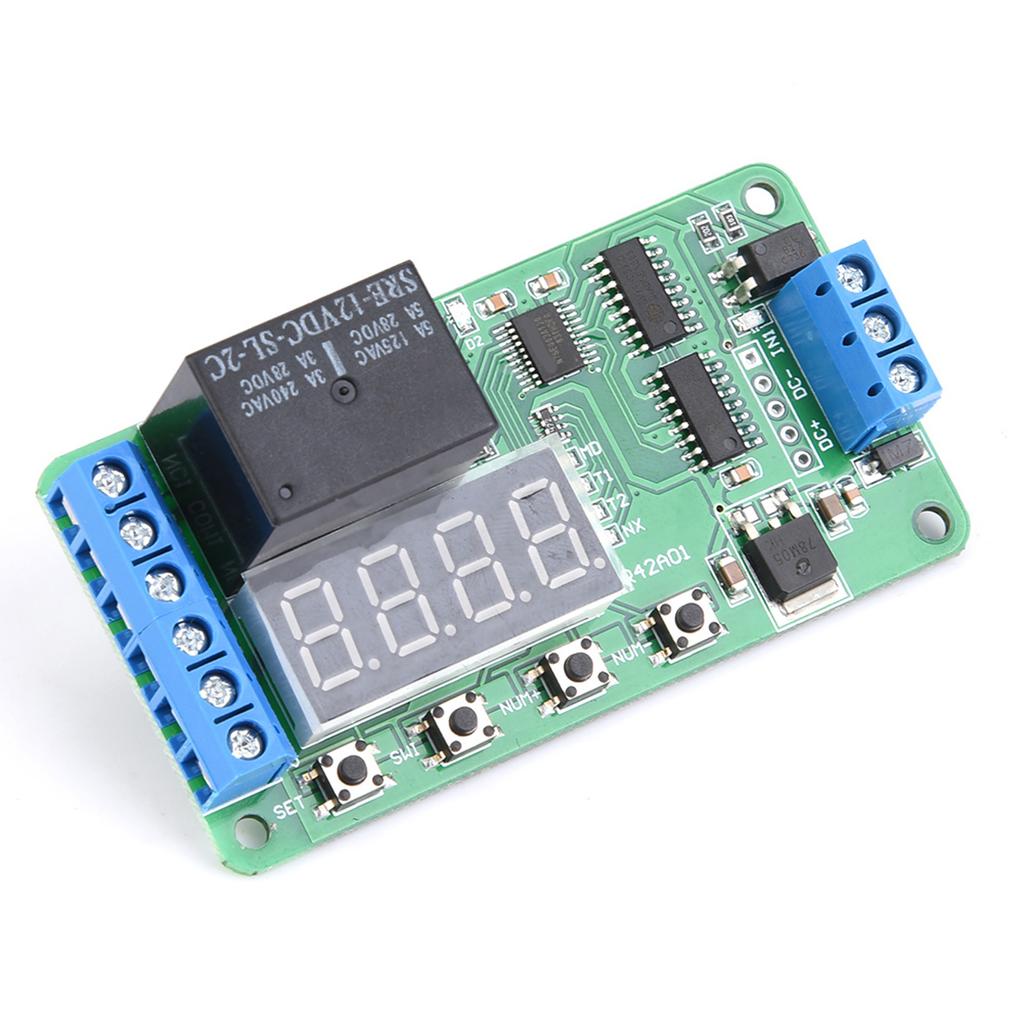

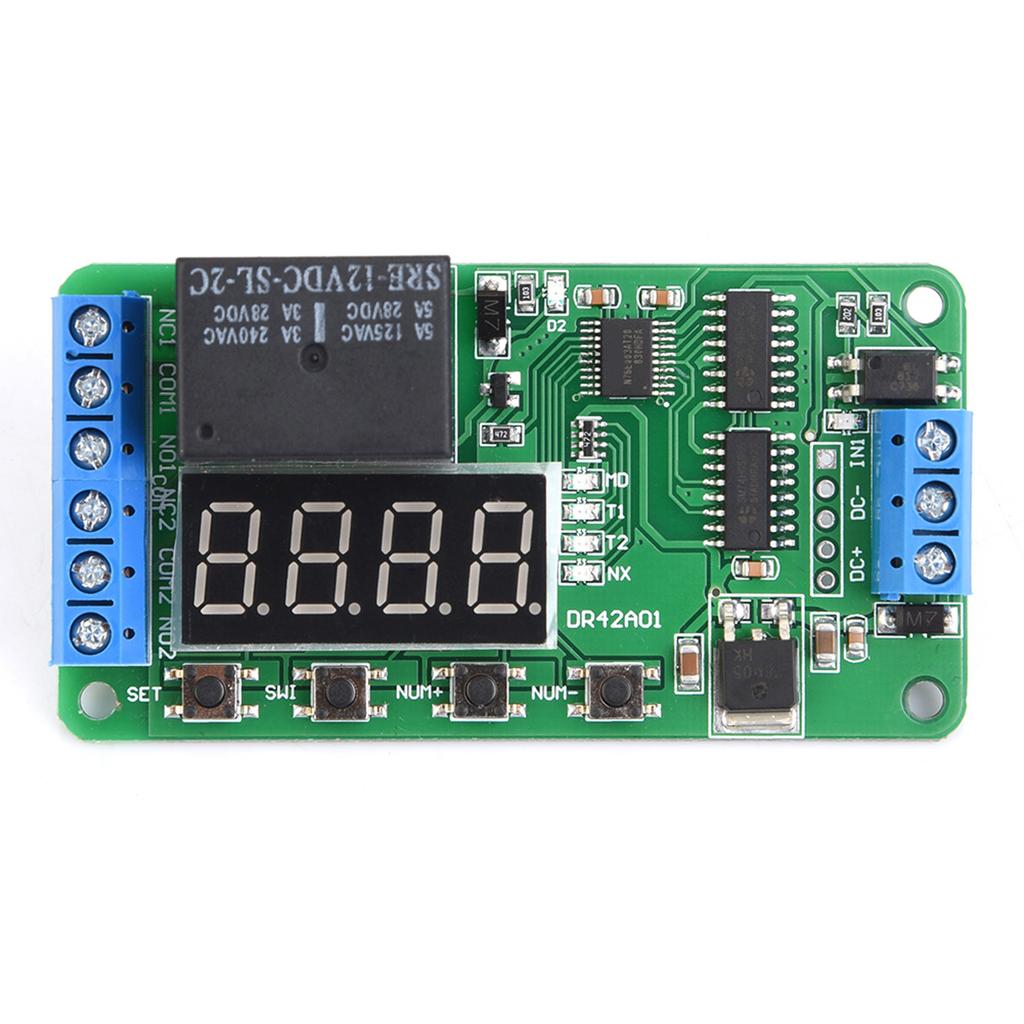

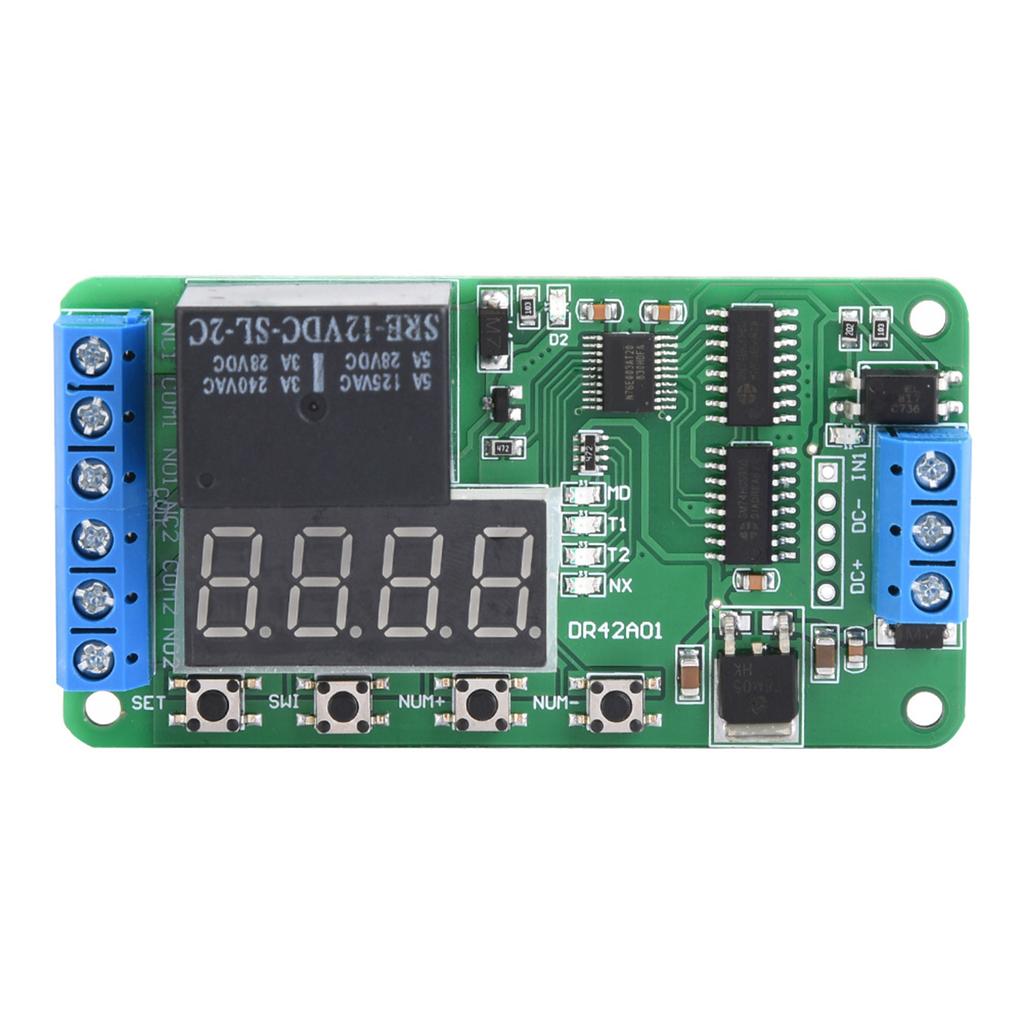

12V Zweikanal Multifunktionales DPDT Verzögerungszeitrelais Zeitschalter DR42A01

Multifunktionales Verzögerungsrelais-Steuermodul DR42A01, entwickelt für Kunden mit unterschiedlichen Bedürfnissen, verwendet einen Mikrocontroller als Hauptsteuereinheit, voreingestellt 18 Arten von Funktionen und kann kundenspezifisch angepasst und andere spezifische hinzugefügt werden. Funktionen basierend auf Benutzerbedürfnissen. Das Modul verwendet ein hochwertiges Relaismodul, einen Hochleistungs-Hochspannungstransistor, rote Signalleuchten, eine doppelseitige Leiterplatte in Militärqualität, um eine stabile Leistung zu erzielen, und kann in einer Vielzahl von Leistungssteuerungsanwendungen weit verbreitet werden. Beschreibung der Funktion: Der Benutzer kann eine der folgenden 18 Funktionen anhand von Tasten und Anzeige auswählen, die Parameter der 18 Funktionen einstellen und speichern sowie die aktuellen Funktionsparameter anzeigen. Sanfte Erinnerung: Funktion 18 startet automatisch nach dem Einschalten; Funktion 918 erforderte ein Low-Level-Impulssignal zur Auslösung und zum Start (Dauer des niedrigen Pegels

über 20 ms); Funktion 9 ist Selbstverriegelungsmodus; Funktion 10 ist ein Pegelregelmodus. Funktion 1: Timing Pullin: Nach dem Einschalten, wenn die Einstellzeit T1 erreicht ist, zieht das Relais an und die T1 kann zwischen 0,1 Sekunden und 270 Stunden eingestellt werden, gib der CH1-Schnittstelle ein niedriges Impulssignal.(Dauer des niedrigen Pegels

über 20 ms), wiederhole die obige Funktion einmal. Funktion 2: Zeitliche Trennung: Nach dem Einschalten zieht das Relais an. Nach Ablauf der eingestellten Zeit T1 schaltet das Relais ab, und T1 kann zwischen 0,1 Sekunden und 270 Stunden eingestellt werden.. Sende ein niedriges Impulssignal( zur IN1-Schnittstelle, wiederholen Sie die obige Funktion einmal. Funktion 3: Timing Ziehen Dann Trennen: Nach dem Einschalten zieht das Relais nicht an. Wenn erreicht die Einstellzeit T1, Relais zieht an; Wenn die eingestellte Zeit T2 erreicht ist, wird das Relais getrennt. Und die T1 kann zwischen 0,1 Sekunde und 270 Stunden eingestellt werden. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, wiederholen Sie die obige Funktion einmal. Funktion 4: Timing Disconnect Then Pullin : Nach dem Einschalten zieht das Relais sofort an. Bei Erreichen der eingestellten Zeit T1 wird das Relais abgeschaltet; Beim Erreichen der Einstellzeit T2 zieht das Relais an. Und die T1 kann zwischen 0,1 Sekunde und 270 Stunden eingestellt werden. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, wiederholen Sie die obige Funktion einmal. Funktion 5: Unbegrenzter Zyklus-Timing-Modus A: Nach dem Einschalten zieht das Relais nicht an. Bei Erreichen der Einstellzeit T1 zieht das Relais an; Nach Erreichen der Einstellzeit T2 trennt das Relais und wiederholt dann den obigen Zustand.. Und die T1 kann zwischen 0,1 Sekunde und 270 Stunden eingestellt werden. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, starten Sie die obige Funktion neu. Funktion 6: Unbegrenzter Zyklus-Timing-Modus B: Nach dem Einschalten zieht das Relais sofort an. Bei Erreichen der eingestellten Zeit T1 wird das Relais abgeschaltet; wenn die eingestellte Zeit T2 erreicht ist, zieht das Relais an, dann wiederholt sich der obige Zustand. Und die T1 kann zwischen 0,1 Sekunde und 270 Stunden eingestellt werden. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, starten Sie die obige Funktion neu. Funktion 7: Begrenzter Zyklus-Timing-Modus A: nach dem Einschalten zieht das Relais nicht an. Bei Erreichen der Einstellzeit T1 zieht das Relais an; wenn die eingestellte Zeit T2 erreicht ist, schaltet das Relais ab, dann wiederholt sich der obige Zustand für "NX" Mal. T1 und T2 können zwischen 0,1 Sekunde und 9999 Sekunden eingestellt werden, die Zykluszeiten "NX" können bis 19999 eingestellt werden. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, starten Sie die obige Funktion neu. Funktion 8: Begrenzter Zyklus-Timing-Modus B: nach dem Einschalten zieht das Relais sofort an. Bei Erreichen der eingestellten Zeit T1 wird das Relais abgeschaltet; bei Erreichen der Einstellzeit T2, Relais zieht an, dann wiederholt sich der obige Zustand für "NX" Male. T1 und T2 können zwischen 0,1 Sekunde und 9999 Sekunden eingestellt werden, die Zykluszeiten "NX" können bis 19999 eingestellt werden. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, starten Sie die obige Funktion neu. Funktion 9: Selbstsperrmodus: Senden Sie ein niedriges Impulssignal an die Schnittstelle IN1, das Relais zieht an.; Senden Sie erneut, das Relais wird getrennt. Funktion 10: Trigger-Modus: Verzögerungs-Aus-Funktion enthalten, das Relais arbeitet nach dem Einschalten nicht, Senden eines niedrigen Impulssignals an die IN1-Schnittstelle, das Relais schaltet sofort ein.; als das Low-Puls-Signal verschwand, zog das Relais immer noch an. Nach Erreichen der Einstellzeit T1 schaltet das Relais ab, T1 kann zwischen 0 Sekunden und 270 Stunden eingestellt werden. Anmerkung: In diesem Modus, wenn T1 0 Sekunden beträgt, senden Sie ein Low-Impulssignal an die IN1-Schnittstelle, das Relais zieht an.. Als das niedrige Impulssignal verschwand, das Relais sofort trennen. Funktion 11: Zündzeitpunkt Pullin: das Relais funktioniert nach dem Einschalten nicht. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, wenn die Timing-Zeit T1 erreicht ist, zieht das Relais an. T1 kann zwischen 0,1 Sekunden und 270 Stunden eingestellt werden.. Senden Sie erneut ein niedriges Impulssignal an die IN1-Schnittstelle, wiederholen Sie die obige Funktion einmal. Funktion 12: Trigger-Timing-Trennung: das Relais funktioniert nach dem Einschalten nicht. Senden Sie ein niedriges Impulssignal an die Schnittstelle IN1, das Relais zieht an.. Wenn die Zeit T1 erreicht ist, wird das Relais getrennt. T1 kann zwischen 0,1 Sekunden und 270 Stunden eingestellt werden. Senden Sie erneut ein niedriges Impulssignal an die IN1-Schnittstelle, wiederholen Sie die obige Funktion einmal. Funktion 13: Auslösezeitpunkt Ziehen Dann Trennen: das Relais funktioniert nach dem Einschalten nicht. Senden Sie ein niedriges Impulssignal an die Schnittstelle IN1. Wenn die Zeit T1 abgelaufen ist, zieht das Relais an.. Wenn die Zeit T2 erreicht ist, wird das Relais getrennt. T1 und T2 können zwischen 0,1 Sekunde und 270 Stunden eingestellt werden.. Senden Sie erneut ein niedriges Impulssignal an die IN1-Schnittstelle, wiederholen Sie die obige Funktion einmal. Funktion 14: Zündung auslösen, trennen, dann ziehen: das Relais funktioniert nach dem Einschalten nicht. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, das Relais zieht sofort an.. Wenn die Zeit T1 erreicht ist, wird das Relais getrennt. Als der Zeitpunkt T2 erreicht war, zog das Relais an. T1 und T2 können zwischen 0,1 Sekunde und 270 Stunden eingestellt werden.. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, wiederholen Sie die obige Funktion einmal. Funktion 15: Unbegrenzter Zyklus-Timing-Modus C: das Relais funktioniert nach dem Einschalten nicht. Senden Sie ein niedriges Impulssignal an die Schnittstelle IN1. Wenn die Zeit T1 abgelaufen ist, zieht das Relais an.. Wenn die Zeit T2 erreicht ist, wird das Relais getrennt. Dann wiederhole den obigen Status. T1 und T2 können zwischen 0,1 Sekunde und 270 Stunden eingestellt werden.. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, starten Sie die obige Funktion neu. Funktion 16: Unbegrenzter Zyklus-Timing-Modus D: das Relais funktioniert nach dem Einschalten nicht. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, das Relais zieht sofort an.. Wenn die Zeit T1 erreicht ist, wird das Relais getrennt. Als der Zeitpunkt T2 erreicht war, zog das Relais an. Dann wiederhole den obigen Status. T1 und T2 können zwischen 0,1 Sekunde und 270 Stunden eingestellt werden.. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, starten Sie die obige Funktion neu. Funktion 17: Begrenzter Zykluszeitmodus C: das Relais funktioniert nach dem Einschalten nicht. Senden Sie ein niedriges Impulssignal an die Schnittstelle IN1. Wenn die Zeit T1 abgelaufen ist, zieht das Relais an.. Wenn die Zeit T2 erreicht ist, wird das Relais getrennt. Dann wiederhole den obigen Status für "NX" Mal. T1 und T2 können zwischen 0,1 Sekunde und 9999 Sekunden eingestellt werden, die Zykluszeiten "NX" können bis 19999 eingestellt werden. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, starten Sie die obige Funktion neu. Funktion 18: Begrenzter Zykluszeitmodus D: das Relais funktioniert nach dem Einschalten nicht. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, das Relais zieht sofort an.. Wenn die Zeit T1 erreicht ist, wird das Relais getrennt. Als der Zeitpunkt T2 erreicht war, zog das Relais an. Dann wiederhole den obigen Status für "NX" Mal. T1 und T2 können zwischen 0,1 Sekunde und 9999 Sekunden eingestellt werden, die Zykluszeiten "NX" können bis 19999 eingestellt werden. Senden Sie ein niedriges Impulssignal an die IN1-Schnittstelle, starten Sie die obige Funktion neu. Paketliste: 1 * Multifunktionales Verzögerungszeitrelais .DR42A01 Multifunktionales Verzögerungsrelais-Steuermodul, entwickelt für Kunden mit unterschiedlichen Bedürfnissen Verwendung eines Mikrocontrollers als Hauptsteuereinheit, voreingestellt 18 Arten von Funktionen, und kann andere spezifische Funktionen basierend auf Benutzerbedürfnissen anpassen und hinzufügen. Das Modul verwendet ein hochwertiges Relaismodul, einen Hochleistungs-Hochspannungstransistor, rote Signalleuchten, eine doppelseitige Leiterplatte in Militärqualität, um eine stabile Leistung zu erzielen, und kann in einer Vielzahl von Leistungssteuerungsanwendungen weit verbreitet werden. Der Benutzer kann eine der folgenden 18 Funktionen anhand von Tasten und Anzeige auswählen, die Parameter der 18 Funktionen einstellen und speichern sowie die aktuellen Funktionsparameter anzeigen. Sanfte Erinnerung: Funktion 18 startet automatisch nach dem Einschalten; Funktion 918 erforderte ein Low-Level-Impulssignal zur Auslösung und zum Start (Pegel niedrig Dauer mehr als 20ms); Funktion 9 ist Selbstverriegelungsmodus; Funktion 10 ist ein Pegelregelungsmodus.
