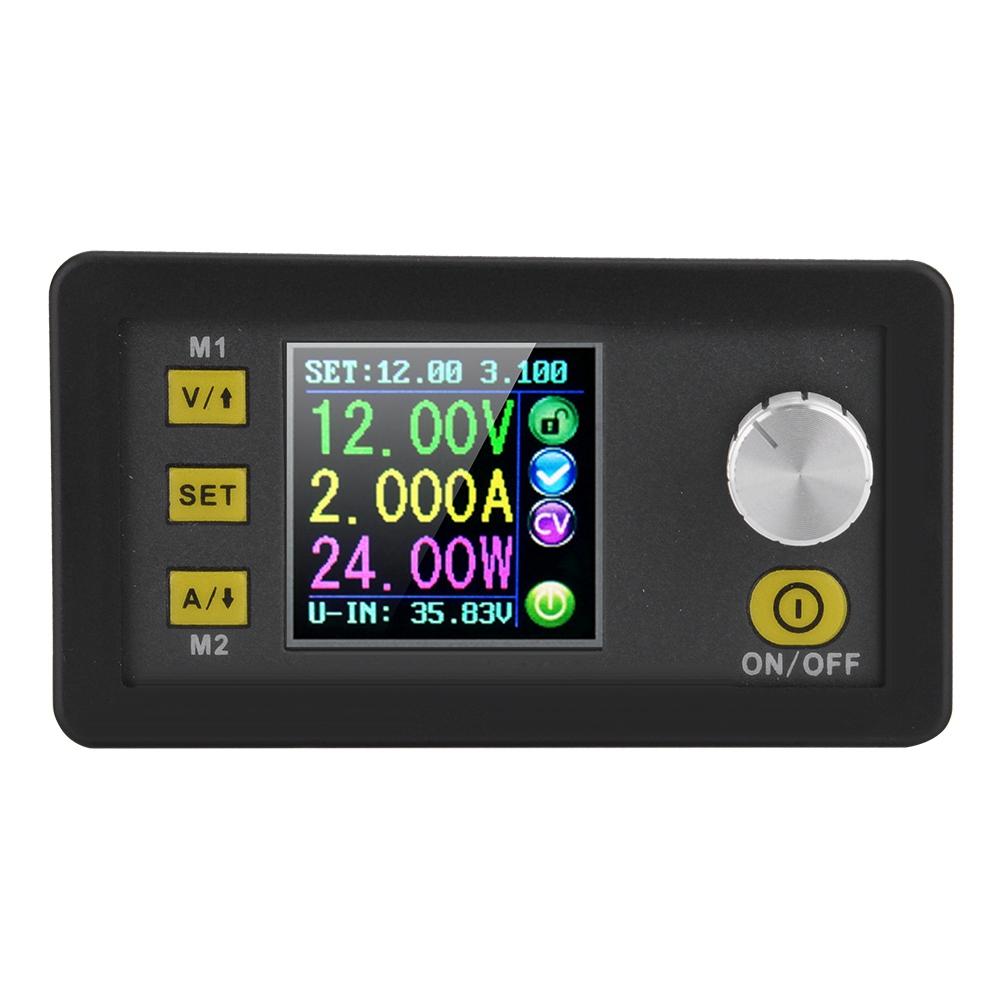

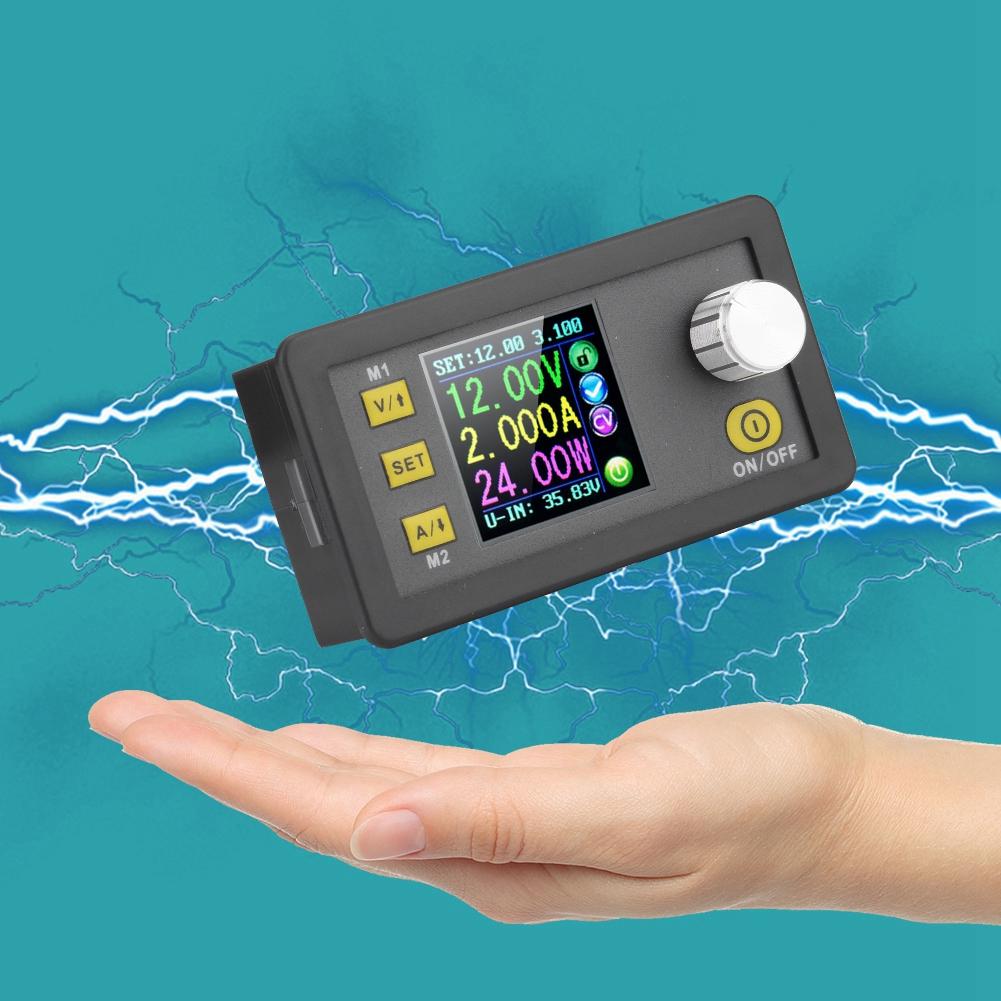

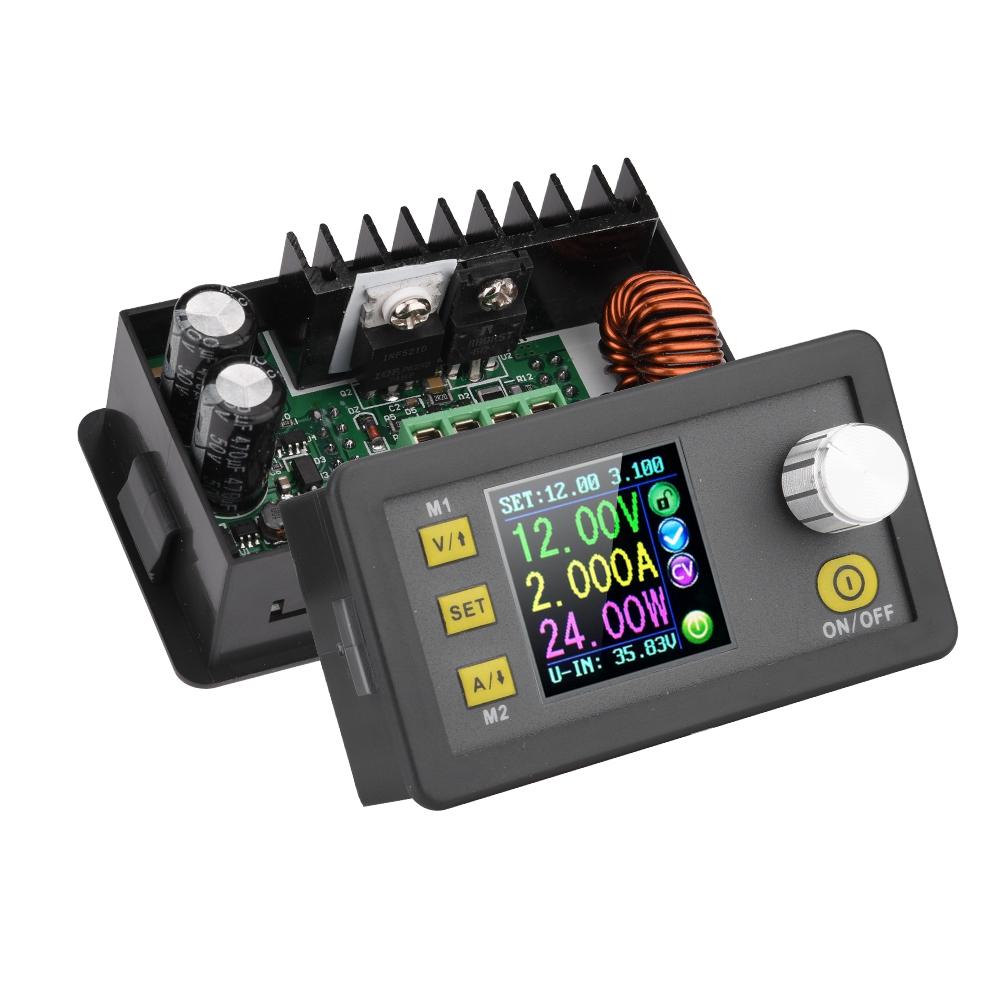

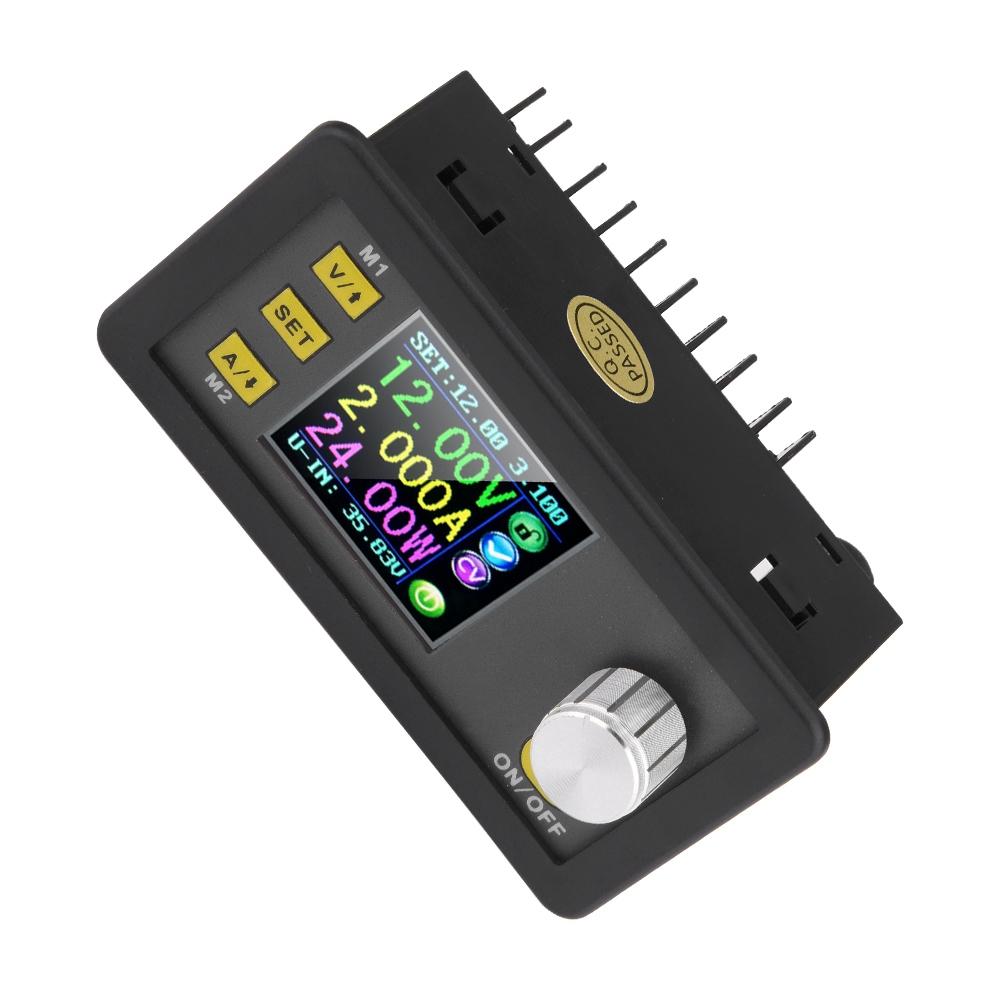

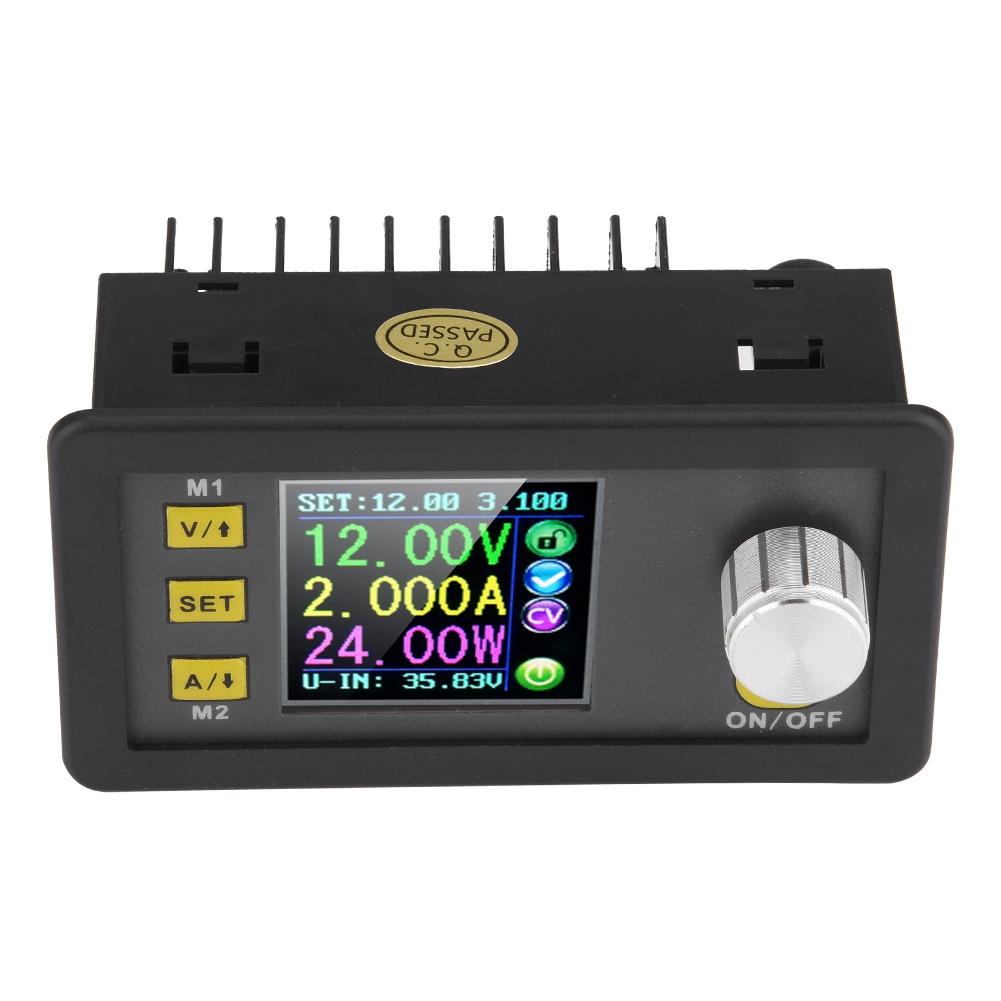

DPS5005 Kommunikationsversion Abwärts-Netzteil Abwärtsspannungswandler(DPS5005 )

Hinweis: 1.Dies ist DPS3005 DPS5005 Kommunikationsversion, auf der Rückseite befindet sich eine Kommunikationsschnittstelle. 2.USB + Bluetooth bedeutet: DPS3005 DPS5005 + USB-Kommunikationsplatine+ Bluetooth-Kommunikationsplatine ZU: Wir haben die Datei für die Installation des Oberrechners und die Software, Sie können uns kontaktieren. B.: Installation des Hauptrechners, Verbindung per USB und Bluetooth-Video: Sie können den RD tech YouTube-Kanal besuchen, um es zu überprüfen. 3. DPS3005 DPS5005 haben die gleichen Funktionen, nur die Technische Parameter sind unterschiedlich, zum Beispiel Spannung, Strom usw. Sehr wichtig: 1.Bevor Sie dieses Produkt kaufen, laden Sie bitte die obere Computersoftware herunter und testen Sie, ob es zu Ihrem Computer passt, können Sie kaufen 2. Der obere Computer unterstützt nur für Win7 und höher Merkmale: Das programmierbare Steuernetzteilmodul mit Konstantspannung und Konstantstrom fassen die Sammlung von analogen Integrations- und digitalen Steuerungsfunktionen in einem. Dieses Modul verfügt über eine Speicherfunktion für den Ausschaltzustand und kann 10 Gruppen voreingestellter Werte speichern. Und es hat auch die Funktion, schnell zwei Gruppen gespeicherten Wert zu extrahieren. Im Vergleich zum herkömmlichen analogen Netzteil ist es bequemer, die benötigte Spannung oder den benötigten Strom schnell zu extrahieren. LCD-Display am Modul hat die Funktion digitales Voltmeter und Amperemeter. Sie können die voreingestellte Spannung, Eingangsspannung, Ausgangsspannung, den voreingestellten Strom, den Ausgangsstrom, die Ausgangsleistung usw. anzeigen. Im Bereich zum Erinnern des Ausgangszustands können Sie sehen, ob der Ausgang geöffnet wird oder nicht, der Zustand der konstanten Spannung und des konstanten Stroms, der Ausgang ist normal oder nicht, der Schlüssel ist gesperrt oder nicht, und die aktuellen Datengruppen, die verwendet werden. Auf der Einstellungsdatenschnittstelle können Sie Überspannungswert, Überstromwert, Überleistungswert, Datensatz und LCD-Helligkeit einstellen.. Dieses Modul hat viele Vorteile, kleine Größe, fortschrittliche Funktion, guter visueller Effekt, hohe Bedienbarkeit, hohe Präzision, wird eigenständig verwendet, in das Gerät eingesetzt und wurde weit verbreitet angewendet. Spezifikation: Modell(Optional) DPS3005 DPS5005 Eingang Stromspannung 6.00 40.00V 6.00 55.00V Ausgabe Stromspannung 0V 32.00V 0V 50.00V Ausgabe Strom 0 5.000A 0 5.000A Ausgabe Leistung 0 160.0W 0 250.0W Stromspannung Auflösung 0,01 V 0,01 V Strom Auflösung 0,001A 0,001A Für dich 80*44*45mm 3.1*1.7*1.8in Gewicht Ca. 138g 4,9oz Beschreibung der Verbindung IN+: Eingang positiv, IN : Eingang negativ: AUS+: Ausgang positiv, AUS : Ausgabe negativ Hinweis: Der Eingangsspannungsbereich beträgt DC 6 40V und 40V ist die Grenzspannung; Bitte lassen Sie ein Zimmer zur Nutzung. Sonst wird es verbrannt. Der Eingang muss DC-Stromversorgung sein, nicht AC 220V, sonst wird es auch verbrannt. Obwohl dieses Modul über einen Rückfahrschutz und einen Kurzschlussschutz für den Ausgang verfügt, können Sie sich strikt an die Verbindungsbeschreibung wenden.. Wenn Sie die Stromversorgung mit dem Ausgang verbinden, wird das Modul verbrannt. Bedienungsanleitung Beim Anschließen der Stromversorgung zeigt der Bildschirm zuerst das Willkommensfenster und gelangt dann in die Hauptschnittstelle. Stellen Sie die Ausgangsspannung und den Ausgangsstrom an der Hauptschnittstelle ein.

Drücken Sie kurz die V UP-Taste, um in den Spannungseinstellungsstatus zu gelangen.. Drücken Sie dann das Codierungspotentiometer, und geben Sie dann die EINGABETASTE ein, um den numerischen Wert anzupassen. Drücken Sie das Codierungspotentiometer, um in den Status der Anpassung des Zahlenwerts zu gelangen, den Sie anpassen möchten. Drehen Sie das Codierungspotentiometer, um den numerischen Wert anzupassen. Drehen Sie sich im Uhrzeigersinn, um den numerischen Wert zu erhöhen; Drehen Sie sich gegen den Uhrzeigersinn, um den numerischen Wert zu verringern. Wenn Sie die Anpassung des numerischen Werts beenden möchten, drücken Sie kurz V UP. Gleichzeitig wird der voreingestellte Wert gespeichert. Oder Sie tun eine Minute lang nichts, der Status wird automatisch beendet und das Preset wird ebenfalls gespeichert. Sie können A nach unten drücken, um den Ausgangsstrom auf die gleiche Weise einzustellen. Festlegen der Daten auf der Dateneinstellungsschnittstelle Auf der Hauptschnittstelle können Sie kurz die SET-Taste drücken, um die Dateneinstellungsschnittstelle aufzurufen. Auf der Dateneinstellungs-Schnittstelle kurz V UPor A Down drücken, um seitenweise zu U SET oder I SET zu blättern, und dann die Ausgangsspannung und den Ausgangsstrom auf die gleiche Weise wie auf der Hauptschnittstelle einstellen. Legen Sie den Schutzwert fest. Bild aufwärts oder Bild abwärts zu S OVP, S OCP oder S OPP Platz, um Überspannungswert, Überstromwert und Überleistungswert entsprechend einzustellen; Wenn der Wert dem Einstellungswert entspricht, wird die Ausgabe geschlossen. Drücken Sie dann kurz das Kodierungspotentiometer, um in den Status der Anpassung des Zahlenwerts zu gelangen, den Sie anpassen möchten. Drehen Sie das Codierungspotentiometer, um den numerischen Wert anzupassen. Wenn Sie die Anpassung des numerischen Werts beenden möchten, drücken Sie kurz die SET-Taste. Passen Sie die Helligkeit des Bildschirms an. Bild aufwärts oder Bild abwärts zu B LED, und dann kurz das Codierpotentiometer drücken, um in den Status zur Einstellung der Bildschirmhelligkeit zu gelangen.. Drehen Sie das Kodierungspotentiometer, um den benötigten numerischen Wert anzupassen. Wenn Sie die Anpassung des numerischen Werts beenden möchten, drücken Sie kurz die SET-Taste. Es gibt sechs Helligkeitsstufen des LCD-Bildschirms, 0 5 Stufe. Rang 0 ist der dunkelste; Rang 5 ist der hellste. Sie können wählen, was Ihnen gefällt. Dateneinstellung und Speicherung der angegebenen Datengruppe. Bild auf oder Bild ab zu M PRE, und dann kurz das Codierpotentiometer drücken, um in den Status der Datengruppenauswahl zu gelangen.. Drehen Sie das Codierungspotentiometer, um die Datengruppe auszuwählen, die Sie anzeigen möchten. Dann wird die benötigte Datengruppe angezeigt. Drücken Sie dann das Kodierungspotentiometer, um in den Status der Änderung des Ausgangszustands zu gelangen. Schalten Sie das Codierungspotentiometer ein, um EIN oder AUS zu wählen. Wenn Sie ON wählen, wird die Datengruppe extrahiert und der Ausgabestatus bleibt derselbe. Wenn Sie OFF wählen, wird die Datengruppe extrahiert und die Ausgabe geschlossen. Wenn Sie die Auswahl des Datensatzes beenden möchten, drücken Sie kurz die SET-Taste. Drücken Sie dann kurz V UPor A Down für Seite auf oder Seite ab zu einer anderen Stelle, um die benötigten Daten anzupassen.. Drücken Sie nach Abschluss der Dateneinstellung die SET-Taste mehr als 2s, alle von Ihnen festgelegten Daten werden automatisch in der angegebenen Datengruppe gespeichert. Gleichzeitig sehen Sie die Gruppennummer auf der rechten Seite des Bildschirms. Endlich können Sie kurz die SET-Taste zurück zur Hauptoberfläche drücken. Festlegen der Standardausgabe zum Öffnen oder Schließen des Startvorgangs Bild aufwärts oder Bild abwärts zu S INI, und dann kurz das Codierpotentiometer drücken, um in den Einstellungsstatus zu gelangen.. Setzen Sie EIN, Standard-Boot geöffnet; ausgeschaltet, Standard-Boot-Schließen. Bedienungsanleitung: Ausgabe öffnen oder schließen. Sie können die EIN AUS-Taste drücken, um den Ausgang an jeder Schnittstelle zu öffnen oder zu schließen. Sperren Sie die Taste, um Fehlbedienungen zu vermeiden. Auf der beliebigen Schnittstelle können Sie das Codierungspotentiometer mehr als 2s drücken, alle Tasten sind gesperrt. Sie können das Schlüsselschlosssymbol auf der rechten Seite des Bildschirms sehen. Wenn Sie alle Tasten entsperren möchten, drücken Sie das Codierungspotentiometer mehr als 2s, alle Tasten sind entsperrt. Das Schlüsselentsperrsymbol wird auf der rechten Seite des Bildschirms angezeigt. M0 M9 zehn Gruppen Datengruppe M0-Gruppe ist die Standarddatengruppe für den Startvorgang. Wenn Sie die benötigte Datengruppe extrahieren, deckt diese Datengruppe die M0-Datengruppe ab und wird automatisch in der M0-Datengruppe gespeichert. Extrahieren Sie die Shortcut-Speicherdatengruppe M1 oder M2. Auf der Hauptschnittstelle können Sie durch Gedrückthalten von V AUF oder AB länger als 2 Sekunden schnell die Shortcut-Speicherdatengruppe M1 oder M2 extrahieren.. Gleichzeitig wird rechts auf dem Bildschirm die entsprechende Datengruppennummer angezeigt. Extrahieren Sie die angegebene Datengruppe. Drücken Sie auf der Hauptschnittstelle die SET-Taste mehr als 2s, die Sequenznummer der Datengruppe wird auf der rechten Seite des Bildschirms angezeigt, Sie können das Codierungspotentiometer drehen, um die gewünschte Datengruppe auszuwählen. Durch kurzes Drücken der SET-Taste können Sie die gewünschte Datengruppe extrahieren. Paketliste: 1 X Step-Down Modul 1 x Blauzahnbrett 1 x USB-Board 1 x Kommunikationskabel
